पंपों और विभिन्न हाइड्रोलिक और वायवीय प्रणालियों में,पांच-तरफा चेक वाल्वऔरपांच-तरफ़ा कनेक्टरदो महत्वपूर्ण कार्यात्मक घटक हैं। वे कुशल, सुरक्षित और कॉम्पैक्ट द्रव नियंत्रण इकाइयाँ बनाने के लिए मिलकर काम करते हैं। निम्नलिखित विश्लेषण उनके कार्य सिद्धांतों, कार्यात्मक विशेषताओं और विशिष्ट अनुप्रयोग परिदृश्यों को कवर करेगा।

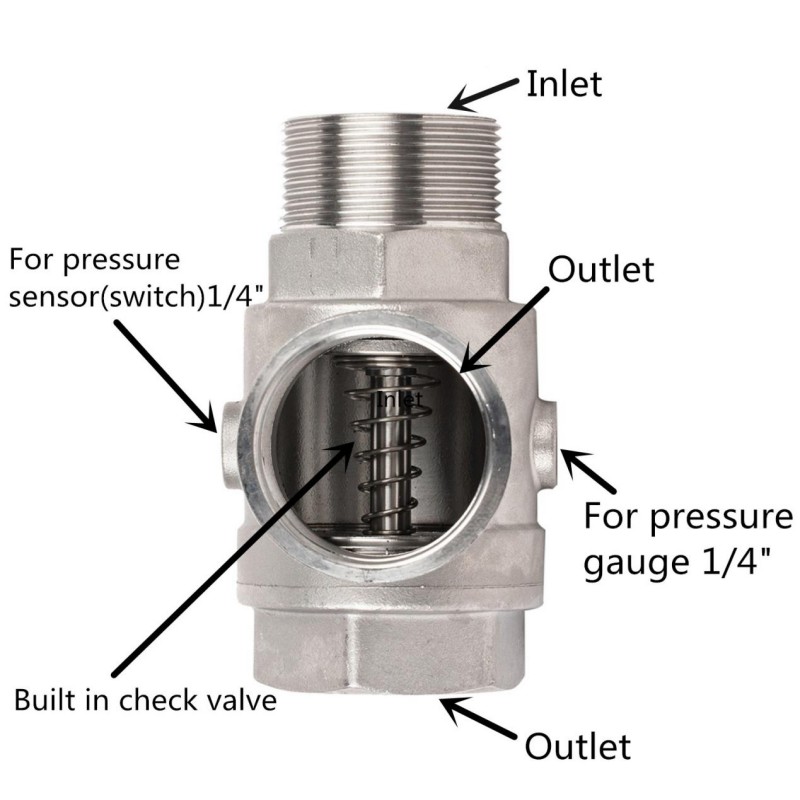

यह एक वाल्व उपकरण है जो एकाधिक इंटरफ़ेस वितरण के साथ यूनिडायरेक्शनल चेक वाल्व फ़ंक्शन को एकीकृत करता है। एक एकल वाल्व बॉडी मुख्य मार्ग (इनलेट और आउटलेट) और कई सहायक इंटरफेस को जोड़ती है, जिसमें आमतौर पर दबाव गेज, दबाव सेंसर स्विच और एयर टैंक के लिए इंटरफेस शामिल होते हैं। यह पंप आउटलेट पर पाइपिंग डिज़ाइन को बहुत सरल बनाता है, स्थापना स्थान बचाता है, और संभावित रिसाव बिंदुओं को कम करता है। इसका कोर एक अंतर्निर्मित चेक वाल्व है, जो आमतौर पर स्प्रिंग और मीडिया दबाव द्वारा नियंत्रित होता है। इसका मुख्य कार्य मीडिया बैकफ़्लो को रोकना और पानी पंप जैसे उपकरणों की सुरक्षा करना है।
खुलना: जब इनलेट पर मीडिया का दबाव स्प्रिंग प्रीलोड बल से अधिक हो जाता है, तो दबाव डिस्क को वाल्व सीट से दूर धकेल देता है, वाल्व खुल जाता है, और मीडिया आगे की ओर प्रवाहित होता है।
समापन: जब इनलेट दबाव कम हो जाता है या आउटलेट दबाव उलट जाता है, तो स्प्रिंग बल जल्दी से डिस्क को वाल्व सीट पर वापस धकेल देता है, एक तंग सील बनाता है और मीडिया बैकफ्लो को प्रभावी ढंग से रोकता है।
इसकी स्प्रिंग-समर्थित वाल्व कोर संरचना के कारण, यह प्रवाह दिशा के संबंध में पारंपरिक लिफ्ट-प्रकार के चेक वाल्वों की सीमाओं को पार कर जाता है, ऊर्ध्वाधर या क्षैतिज स्थापना के लिए बहुमुखी प्रतिभा प्राप्त करता है, जिससे पंप स्टेशन पाइपिंग लेआउट डिजाइन की सुविधा मिलती है।
पंप प्रणालियों में, पांच-तरफ़ा चेक वाल्व एक अपरिहार्य सुरक्षा भूमिका निभाता है:
मीडिया बैकफ़्लो और वॉटर हैमर सुरक्षा को रोकना: जब पानी पंप अचानक बंद हो जाता है, तो यह पाइपलाइन में उच्च दबाव वाले तरल को वापस बहने और पंप प्ररित करनेवाला को प्रभावित करने से रोकता है, जिससे पंप के मुख्य घटकों की रक्षा होती है।
पाइपलाइन दबाव को बनाए रखना: यह दबाव वाली पाइपलाइन में मीडिया बैकफ़्लो को रोकता है, सिस्टम को आंतरायिक पंप संचालन के दौरान आवश्यक दबाव बनाए रखने में मदद करता है, बार-बार पंप शुरू होने को कम करता है। बैकअप सिस्टम को अलग करना: मल्टी-पंप समानांतर सिस्टम में, यह काम करने वाले पंप से मीडिया को बैकअप पंप की पाइपलाइन में बहने से रोकता है, यह सुनिश्चित करता है कि बैकअप पथ हमेशा उपलब्ध है।

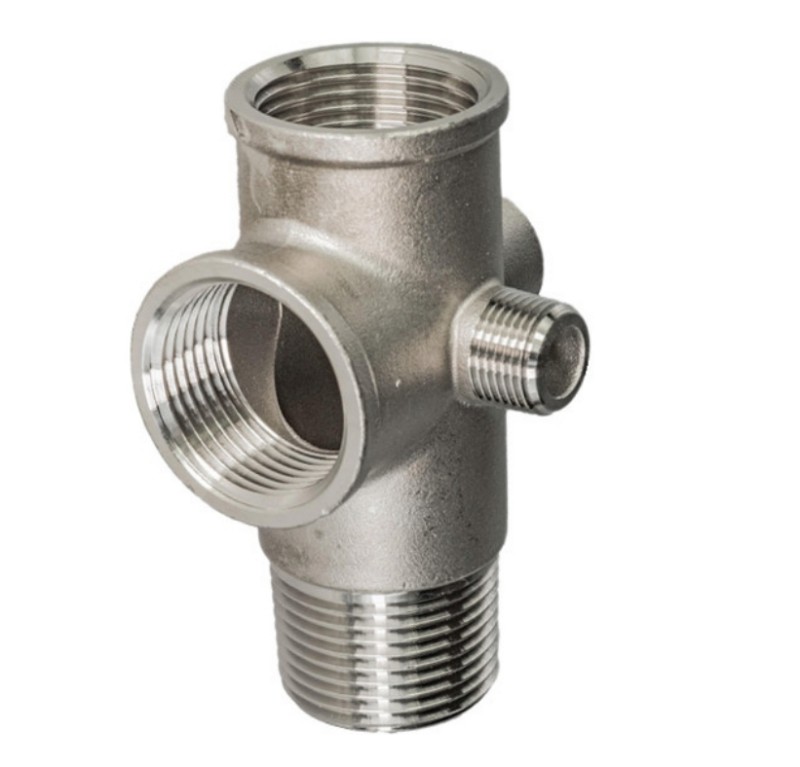

A पांच-तरफा कनेक्टरपांच कनेक्शन पोर्ट के साथ एक एकीकृत पाइप फिटिंग है। यह आंतरिक खोखली संरचना वाला एक पाइप कनेक्टर है और इसमें कोई वाल्व फ़ंक्शन नहीं है। इसका मुख्य कार्य तरल पदार्थ वितरित करना या कई उपकरणों को जोड़ना है, जिससे एक कॉम्पैक्ट, बहु-कार्यात्मक वितरण और संग्रह बिंदु बनता है।
एक बहु-बिंदु एकीकृत पाइप फिटिंग के रूप में, इसका उपयोग एक ही स्रोत से कई अलग-अलग गंतव्यों तक तरल पदार्थ वितरित करने, या कई शाखाओं को संयोजित करने के लिए किया जाता है। यह एक पूर्णतः भौतिक चैनल है जो द्रव अवस्था को परिवर्तित या नियंत्रित नहीं करता है। यह उन परिदृश्यों के लिए उपयुक्त है जहां मुख्य पाइपलाइन से तरल पदार्थ को कई समानांतर उपकरणों (जैसे कई उपकरण या कई शाखाएं) पर निर्देशित करने की आवश्यकता होती है, या पंप परीक्षण, फ्लशिंग और बाईपास जैसी अस्थायी जरूरतों के लिए कनेक्शन बिंदु प्रदान करने की आवश्यकता होती है।
एक कॉम्पैक्ट पंप आउटलेट दबाव नियंत्रण इकाई में, आप देख सकते हैं:
मुख्य पाइपलाइन: पंप का आउटलेट मुख्य पाइप (उदाहरण के लिए, 1 इंच) पांच-तरफा फिटिंग के एक मुख्य बंदरगाह से जुड़ा हुआ है।
सुरक्षा सुरक्षा: डाउनस्ट्रीम दबाव के बैकफ्लो को रोकने के लिए मुख्य पाइपलाइन के डाउनस्ट्रीम (पांच-तरफा फिटिंग के अन्य विपरीत मुख्य पोर्ट पर) में 1 इंच का आंतरिक थ्रेड चेक वाल्व स्थापित किया गया है।
सिस्टम नियंत्रण: सिस्टम दबाव की निगरानी के लिए पांच-तरफ़ा कनेक्टर के एक 1/4-इंच पोर्ट पर एक दबाव सेंसर स्विच स्थापित किया गया है। जब दबाव निर्धारित मूल्य तक पहुंच जाता है, तो स्विच स्वचालित रूप से पंप की शुरुआत और समाप्ति को नियंत्रित कर सकता है, जिससे सिस्टम स्वचालन और अधिभार संरक्षण प्राप्त होता है।
दृश्य निगरानी: पांच-तरफ़ा कनेक्टर के दूसरे 1/4-इंच पोर्ट पर एक दबाव नापने का यंत्र स्थापित किया गया है, जो ऑपरेटरों को वास्तविक समय, सहज सिस्टम दबाव रीडिंग प्रदान करता है।
विस्तार या दबाव राहत: पांचवें पोर्ट का उपयोग सुरक्षा वाल्व, दबाव राहत वाल्व, या अतिरिक्त बैकअप मॉनिटरिंग इंटरफ़ेस को जोड़ने के लिए किया जा सकता है।
दोनों उत्पादों के बीच मुख्य अंतर इस प्रकार हैं:
| विशेषता | फाइव-वे चेक वाल्व | फाइव-वे कनेक्टर |
| मूलभूत कार्य | चेक वाल्व फ़ंक्शन + इंटरफ़ेस वितरण (फ़ंक्शन एकीकरण) | शुद्ध पाइप कनेक्शन और डायवर्जन (कोई नियंत्रण कार्य नहीं) |
| आंतरिक संरचना | अंतर्निर्मित वाल्व कोर, स्प्रिंग, और अन्य चेक वाल्व तंत्र | खोखली गुहा, कोई गतिशील भाग नहीं |
| मुख्य समारोह | मीडिया बैकफ्लो को रोकता है, उपकरणों की सुरक्षा करता है, मॉनिटरिंग इंटरफेस को एकीकृत करता है | एक पथ से अनेक पथों तक या अनेक पथों को एक में परिवर्तित करते हुए द्रव वितरण प्राप्त करता है |
| सिस्टम भूमिका | महत्वपूर्ण सुरक्षा और नियंत्रण घटक | पाइप कनेक्शन और वितरण घटक |
| स्थापना स्थान | आमतौर पर पंप आउटलेट पर मुख्य पाइपलाइन से जुड़ा होता है | डायवर्जन आवश्यकताओं के आधार पर लचीला स्थान |
अत्यधिक एकीकृत, जगह बचाने वाला: कई कार्यात्मक घटकों के कनेक्शन बिंदुओं को एक कॉम्पैक्ट कनेक्टर में जोड़ता है, पाइप लेआउट को बहुत सरल बनाता है और सिस्टम संरचना को छोटा और साफ-सुथरा बनाता है।
आसान स्थापना और रखरखाव: सभी निगरानी और नियंत्रण सहायक उपकरण केंद्रीय रूप से स्थित हैं, जिससे स्थापना, डिबगिंग और दैनिक निरीक्षण की सुविधा मिलती है।
व्यापक कार्यक्षमता: एक साथ एक नोड पर कई कार्य प्राप्त करता है, जिसमें मुख्य चैनल ऑन/ऑफ नियंत्रण, एंटी-बैकफ़्लो, स्वचालित दबाव नियंत्रण और दबाव विज़ुअलाइज़ेशन मॉनिटरिंग शामिल है।
कम रिसाव बिंदु: एकाधिक टीज़ और सीधे कनेक्टर का उपयोग करने की तुलना में, एकल पांच-तरफ़ा कनेक्टर का उपयोग करने से संभावित रिसाव बिंदु काफी कम हो जाते हैं और सिस्टम विश्वसनीयता में सुधार होता है।
आप अपने पंप सिस्टम की मुख्य आवश्यकताओं के आधार पर चयन कर सकते हैं:
यदि आपको पानी के बैकफ़्लो को रोकने, पंप की सुरक्षा करने की आवश्यकता है, और पाइपिंग को सरल बनाने के लिए दबाव गेज और दबाव स्विच को केंद्रीय रूप से स्थापित करना चाहते हैं, तो आपको पांच-तरफ़ा चेक वाल्व चुनना चाहिए। यह एक मानक, कुशल और सुरक्षित पंप सिस्टम कॉन्फ़िगरेशन है।
यदि आपके पास पहले से ही एक अलग चेक वाल्व है, या सिस्टम को विशिष्ट ऑर्डर आवश्यकताओं के बिना कई शाखाओं में केवल एक तरल धारा को समान रूप से वितरित करने की आवश्यकता है, तो पांच-तरफा कनेक्टर अधिक किफायती और प्रत्यक्ष है।
इन उत्पादों को चुनते समय, आपको सिस्टम मीडिया (संक्षारकता, तापमान), काम के दबाव और कनेक्शन मानकों (जैसे थ्रेड विनिर्देश बीएसपीटी, बीएसपी, एनपीटी) की विशेषताओं के आधार पर उपयुक्त सामग्री (जैसे पीतल, स्टेनलेस स्टील) और मॉडल का मिलान करना होगा।
संक्षेप में, ये दो प्रकार के उत्पाद, हालांकि छोटे हैं, एक उत्तरदायी, सुरक्षित और चतुराई से डिजाइन किए गए पंप सिस्टम के निर्माण के लिए अपरिहार्य प्रमुख घटक हैं। सरल डिज़ाइन के माध्यम से, वे जटिल द्रव नियंत्रण तर्क को एक सरल और विश्वसनीय भौतिक वास्तविकता में बदल देते हैं।
