पीटीएफई पंक्तिबद्ध वाई पैटर्न ग्लोब वाल्व

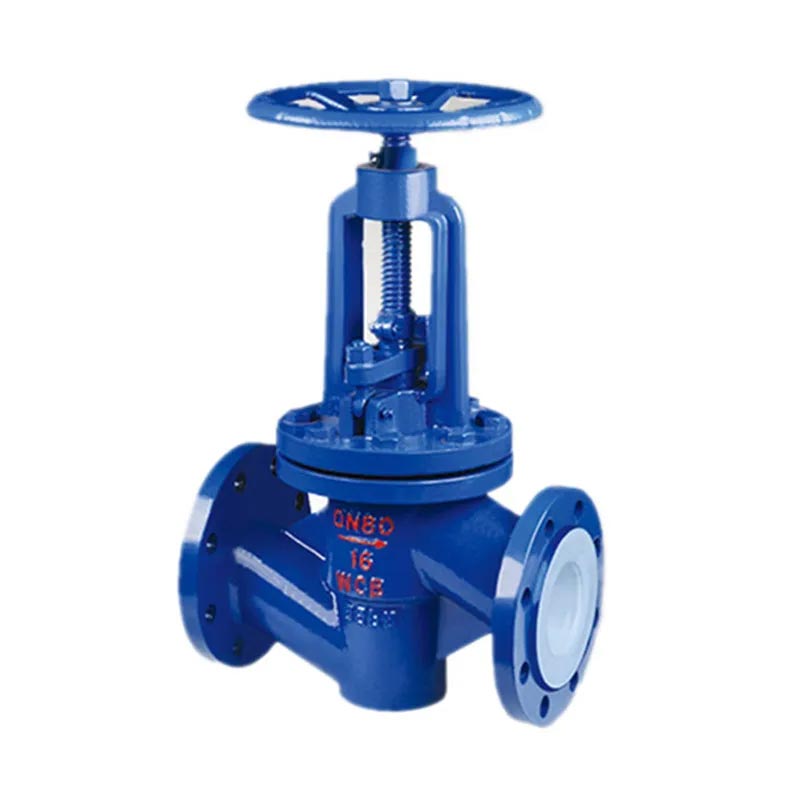

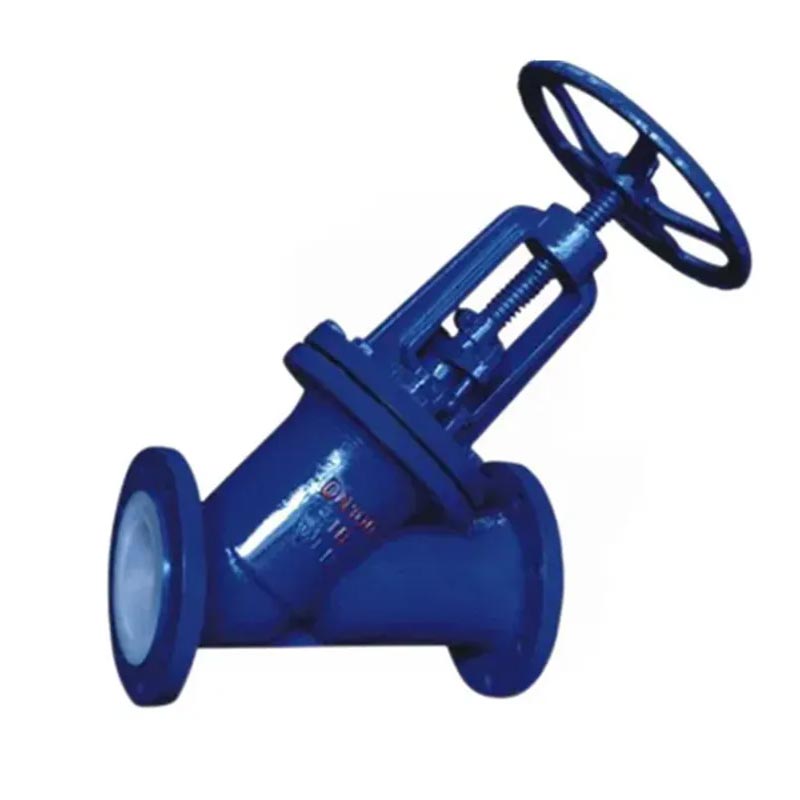

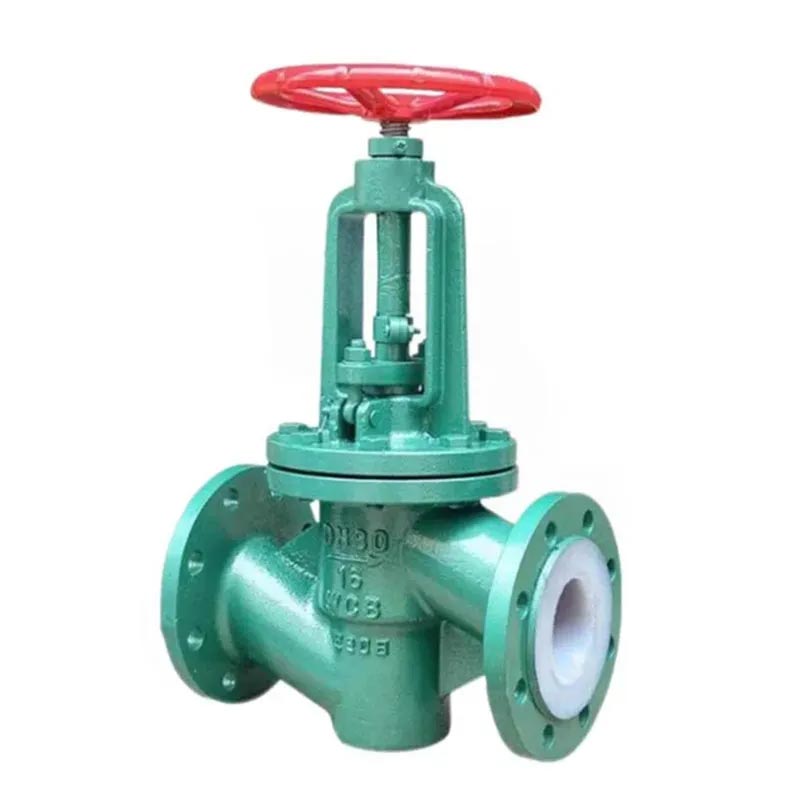

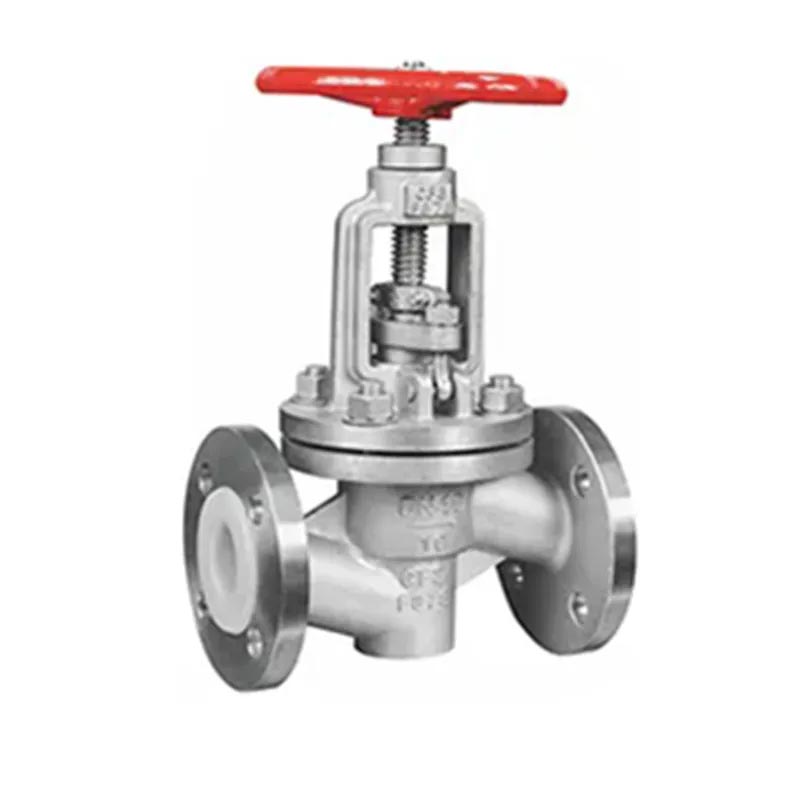

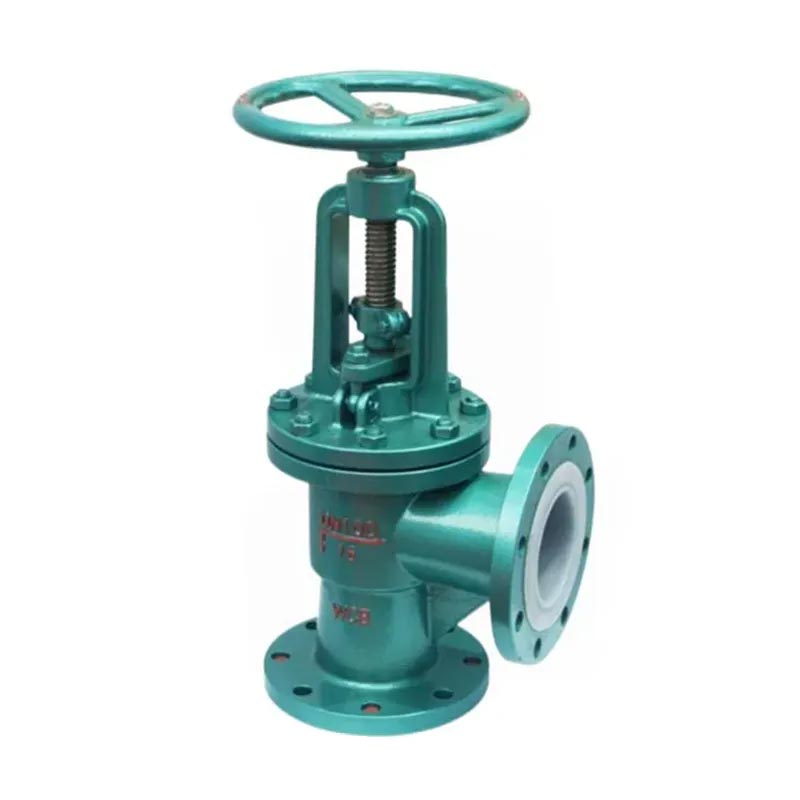

दशकों की इंजीनियरिंग विशेषज्ञता के साथ, JOEPAI उच्च गुणवत्ता वाले PTFE लाइन्ड Y पैटर्न ग्लोब वाल्व प्रदान करता है जो अंतरराष्ट्रीय मानकों का कड़ाई से अनुपालन करता है। प्रत्येक वाल्व को छोड़ने से पहले 100% दबाव और सीलिंग निरीक्षण से गुजरना पड़ता है फ़ैक्टरी. हम OEM समर्थन, कम डिलीवरी समय और अनुकूलित प्रदान करते हैं परियोजना विशिष्ट आवश्यकताओं के लिए सामग्री विन्यास। पंक्तिबद्ध ग्लोब वाल्व एक प्रकार का शट-ऑफ वाल्व है जहां समापन तत्व (डिस्क) वाल्व स्टेम द्वारा संचालित होता है और वाल्व सीट के केंद्र अक्ष के साथ ऊपर और नीचे चलता है। इसका उपयोग आमतौर पर पाइपलाइनों में माध्यम को जोड़ने या बंद करने के लिए किया जाता है और आमतौर पर प्रवाह विनियमन के लिए इसका उपयोग नहीं किया जाता है। बुनियादी संरचनाओं में शामिल हैं: J41 प्रकार स्ट्रेट-थ्रू, J44 प्रकार कोण, और J45 प्रकार तिरछा (Y-प्रकार)।

विशेषताएँ

पंक्तिबद्ध ग्लोब वाल्व में कॉम्पैक्ट संरचना, लचीला संचालन, मजबूत संक्षारण प्रतिरोध और छोटा स्ट्रोक होता है। इनका व्यापक रूप से रासायनिक उद्योग, पेट्रोलियम, फार्मास्यूटिकल्स, भोजन, इस्पात गलाने, कागज बनाने, जल विद्युत और पर्यावरण संरक्षण जैसे गंभीर संक्षारण वाले अनुप्रयोगों में उपयोग किया जाता है।

अस्तर सामग्री: पीएफए, पीटीएफई, एफईपी, जीएक्सपीओ, आदि।

ऑपरेशन के तरीके: मैनुअल, गियर (वर्म गियर), इलेक्ट्रिक, वायवीय, हाइड्रोलिक।

उन उद्योगों में जहां आक्रामक रसायन आम बात है, मानक धातु वाल्व जल्दी ही जंग और विफलता का शिकार हो जाते हैं। पीटीएफई (पॉलीटेट्राफ्लुओरोएथिलीन) और पीएफए ​​(पेरफ्लुओरोअल्कोक्सी) लाइन्ड वाई-पैटर्न ग्लोब वाल्व विशेष रूप से इस चुनौती के लिए इंजीनियर किए गए हैं, जो अत्यधिक संक्षारक, अल्ट्रा-शुद्ध या चिपचिपे मीडिया के प्रवाह को नियंत्रित करने के लिए एक बेहतर समाधान प्रदान करते हैं।

वाल्व मानक

डिज़ाइन और निर्माण मानक: GB12235
आमने-सामने आयाम: GB12221
निकला हुआ किनारा आयाम मानक: जेबी/टी 79, एएनएसआई बी16.5, डीआईएन 2543, जेआईएस बी2020

परीक्षण और निरीक्षण

अस्तर परत: इलेक्ट्रोस्पार्क का पता लगाना
परीक्षण मानक: जीबी/टी 13927, एपीआई 598
नाममात्र दबाव: पीएन (एमपीए)
शारीरिक परीक्षण दबाव: PNX1.5
सील परीक्षण दबाव: PNX1.1

मुख्य भाग सामग्री

पैरामीटर
