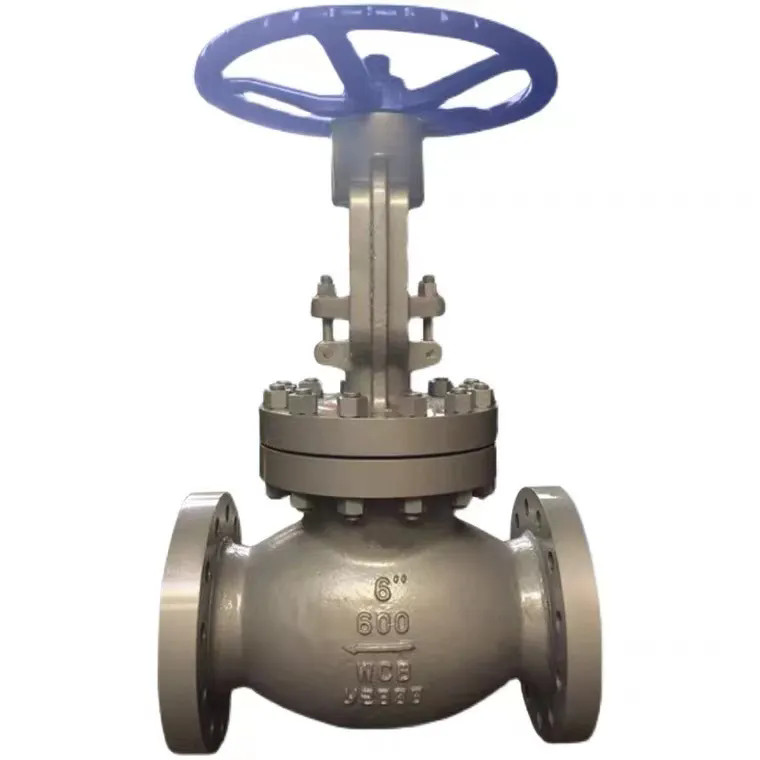

ANSI क्लास 600lb कास्ट स्टील हाई प्रेशर ग्लोब वाल्व की सीलिंग जोड़ी चीन जोपई में बनाई गई एक वाल्व डिस्क सीलिंग सरफेस और एक वाल्व सीट सीलिंग सरफेस शामिल हैं। वाल्व स्टेम वाल्व डिस्क को वाल्व सीट के केंद्र रेखा के साथ लंबवत रूप से स्थानांतरित करने के लिए ड्राइव करता है। ग्लोब वाल्व की उद्घाटन ऊंचाई उद्घाटन और समापन प्रक्रिया के दौरान अपेक्षाकृत छोटी है, जिससे प्रवाह दर को समायोजित करना आसान हो जाता है, और दबाव अनुप्रयोगों की एक विस्तृत श्रृंखला के साथ निर्माण और बनाए रखने में आसान होता है।
औद्योगिक उत्पादन में एक और आमतौर पर इस्तेमाल किए जाने वाले कट-ऑफ वाल्व की तुलना में, कास्ट स्टील ग्लोब वाल्व संरचनात्मक रूप से सरल और निर्माण और बनाए रखने में आसान है। सेवा जीवन के संदर्भ में, कास्ट स्टील ग्लोब वाल्व की सील सतह आसानी से पहना या खरोंच नहीं है। वाल्व खोलने और समापन प्रक्रिया के दौरान, वाल्व डिस्क और बेस सीलिंग सतह के बीच कोई सापेक्ष फिसलने नहीं है, इसलिए सीलिंग सतह पर पहनने और खरोंच अपेक्षाकृत कम हैं, जो सीलिंग जोड़ी के सेवा जीवन में सुधार करता है। कास्ट स्टील ग्लोब वाल्व में पूरी तरह से बंद प्रक्रिया के दौरान गेट वाल्व की तुलना में एक छोटा वाल्व डिस्क स्ट्रोक और अपेक्षाकृत छोटी ऊंचाई होती है।
निर्माण: बीबी-बीजी-ओसांडी
ऑपरेशन: मैनुअल, वायवीय
डिजाइन मानक: API6D API600
आमने -सामने आयाम: ASME B16.10
निकला हुआ किनारा समाप्त होता है: ASME B16.5
परीक्षण और निरीक्षण: एपीआई 598
विशेष-NACE MR-01-75
दबाव रेटिंग: कक्षा: 150LB-900LB
विशिष्टता: 1/2 "-14"
सामग्री: WCB, CF8, CF3
मानक फ्लैंग्स: ANSI
|
भागों की मुख्य सामग्री
|
|
|
निकाय, बोनट
|
ASTM A216 WCB/ASTM A351 CF8/ASTM A351CF8M
|
|
तना
|
ASTM A76 420/ASTM A182 F304/ASTM A182 F316
|
|
तना नट
|
पीतल
|
|
डिस्क
|
एएसटीएम ए 216 डब्ल्यूसीबी
|
|
सीट
|
13CR/STM A351 CF8/STM A351 CF8M
|
|
हाथ का पहिया
|
एएसटीएम ए 47
|
|
पाल बांधने की रस्सी
|
सीसा
|
|
पैकिंग
|
सीसा
|
|
ग्लोब वाल्व स्टैंडर्ड
|
|
|
अभिकर्मक मानक
|
6 डी फायर/फायर 600/फायर 603
|
|
आमने - सामने
|
ASME B16.10
|
|
निकला हुआ किनारा मानक
|
ASME B16.5
|
|
परीक्षण मानक
|
API598
|
डीएन
एनपीएस
L
D
डी 1
डी 2
b
Z-odd
15
1/2
165
95
66.7
34.9
21.3
4-16
20
3/4
190
115
82.6
42.9
22.9
4-19
25
1
216
125
88.9
50.8
24.5
4-19
32
11/4
229
135
98.4
63.5
27.7
4-19
40
11/2
241
155
114.3
73
29.3
4-19
50
2
292
165
127
92.1
32.4
8-19
65
21/2
330
190
149.2
104.8
35.6
8-22.2
80
3
356
210
168.3
127
38.8
8-22.2
100
4
432
275
215.9
157.2
45.1
8-25.4
125
5
508
330
266.7
185.7
51.5
8-28.6
150
6
559
355
292.1
215.9
54.7
12-28.6
200
8
660
420
349.2
269.9
62.6
12-31.8
250
10
787
510
431.8
323.8
70.5
16-34.9
300
12
838
560
489
381
76.7
20-34.9
350
14
889
605
527
412.8
76.9
20-38.1
400
16
991
685
603.2
469.9
83.2
20-41.3
450
18
1092
745
654
533.4
89.6
20-44.5
500
20
1194
815
723.9
584.2
95.9
24-44.5
600
24
1397
940
838.2
692.2
108.6
24-50.8
