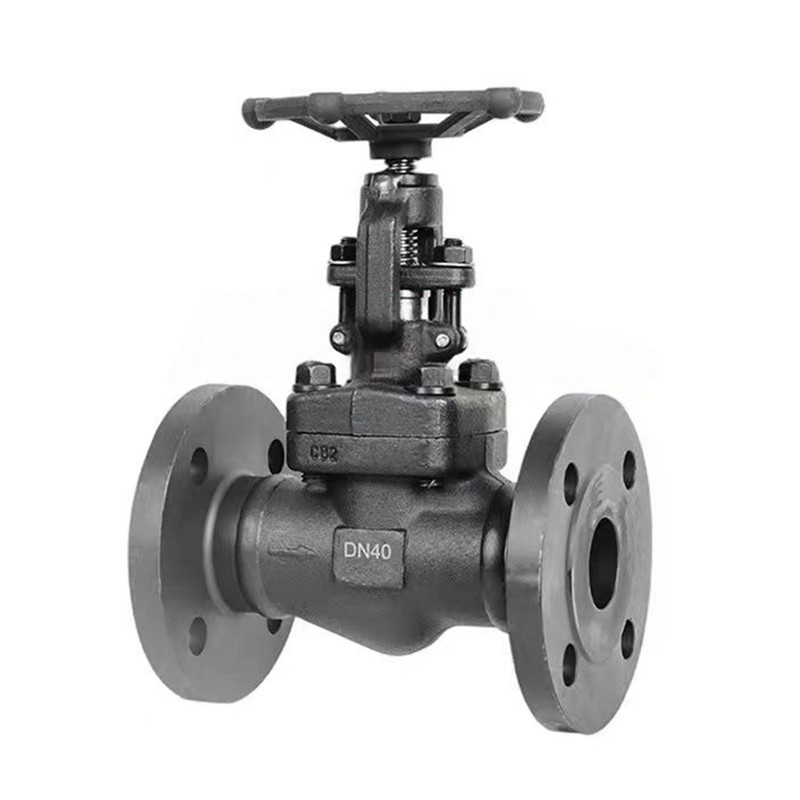

जोपई द्वारा आपूर्ति की गई उच्च गुणवत्ता वाले प्लग डिस्क A105N जाली स्टील फ्लैंगेड ग्लोब वाल्व औद्योगिक परिदृश्यों के लिए उपयुक्त है, जिसमें थ्रॉटलिंग नियंत्रण और आगे सीलिंग की आवश्यकता होती है। एक शंक्वाकार/प्लग के आकार की वाल्व डिस्क संरचना को अपनाते हुए, यह भाप, तेल, रासायनिक तरल पदार्थ और संक्षारक मीडिया के प्रवाह नियंत्रण के लिए उपयुक्त है।
A105 कार्बन स्टील वाल्व बॉडी और वाल्व कवर अत्यधिक दबाव के अधीन हैं।
दबाव रेटिंग: 600lb (अन्य रेटिंग 2500lb तक पहुंच सकती है)।
निकला हुआ किनारा कनेक्शन: सुरक्षित रूप से और लीक मुक्त पाइपलाइन प्रणाली में एकीकृत (अन्य छोर: एनपीटी, एसडब्ल्यू, बीएसपी अनुरोध पर प्रदान किया जा सकता है)।
स्टेनलेस स्टील वाल्व कोर: प्रमुख घटक (वाल्व स्टेम, वाल्व सीट, वाल्व डिस्क) 410 स्टेनलेस स्टील से बने होते हैं, जिसमें प्रतिरोध और संक्षारण प्रतिरोध पहनते हैं।
तापमान रेंज: काम करने का तापमान -29 डिग्री सेल्सियस से 425 डिग्री सेल्सियस तक होता है, जो उच्च और निम्न तापमान अनुप्रयोगों दोनों के लिए उपयुक्त है।
मैनुअल हैंडव्हील ऑपरेशन: स्विच और थ्रॉटल समायोजन सरल और संचालित करने में आसान हैं।
ग्रेफाइट पैकिंग: उच्च तापमान सीलिंग, अच्छा रिसाव प्रूफ प्रदर्शन।
API598 परीक्षण: वाल्व सीट और आवास की अखंडता के लिए सख्त गुणवत्ता आश्वासन दिया जाता है।
बाहर स्क्रू और योक (ओएस और वाई)
दो टुकड़ा आत्म संरेखित पैकिंग ग्रंथि
सर्पिल-घाव गैसकेट या वेल्ड बोनट के साथ बोल्ट बोनट
अभिन्न बैकसीट
जाली कार्बन, स्टेनलेस या मिश्र धातु स्टील सामग्री
कक्षा 150 - 2500 के लिए पूर्ण पोर्ट विकल्प उपलब्ध है
विस्तारित स्टेम या सील के नीचे
Flanged, थ्रेडेड या सॉकेट वेल्ड छोर
सभी ट्रिम कॉन्फ़िगरेशन में उपलब्ध है
वेल्डेड बोनट या प्रेशर सील बोनट
अनुरोध पर लॉकिंग डिवाइस
अनुरोध पर NACE MR0175 को विनिर्माण
|
पैरामीटर |
विवरण |
|---|---|
| आकार सीमा | ½ "से 2" |
| दबाव वर्ग | 600LB (150LB -2500LB उपलब्ध) |
| रिश्ते का प्रकार | निकला हुआ किनारा (मानक); एनपीटी, एसडब्ल्यू, बीएसपी, बीडब्ल्यू वैकल्पिक |
| अभिकर्मक मानक | API602 |
| धागा प्रमाणन | ISO9001, CE, TS |
| परिचालन तापमान | -29 ° C से 425 ° C (विशेष अनुप्रयोगों के लिए अनुकूलन) |
| मध्यम संगतता | पानी, तेल, प्राकृतिक गैस, भाप, संक्षारक तरल पदार्थ |
| संचालन | हाथ पहिया |
| परीक्षण मानक | API598 |
| अवयव | सामग्री |
|---|---|
| निकाय और बोनट | A105 कार्बन स्टील |
| तना | 410 स्टेनलेस स्टील |
| सीट और डिस्क | 410 स्टेनलेस स्टील |
| ग्रंथि | 304 स्टेनलेस स्टील |
| जुआ नट | 410 स्टेनलेस स्टील |
| बोल्ट | बी 7 मिश्र धातु स्टील |
| पाल बांधने की रस्सी | सर्पिल घाव (एसएस + ग्रेफाइट/लचीला ग्रेफाइट) |
| पैकिंग | सीसा |
| हाथ पहिया | कार्बन स्टील |
बॉडी/बोनट: F304/316/304L/316L (CF8/CF8M/CF3/CF3M), F11, F22, F51, LF2।
ट्रिम: संक्षारक मीडिया के लिए 304/316 स्टेनलेस स्टील, F51 डुप्लेक्स, या अन्य मिश्र धातुओं पर अपग्रेड करें।
