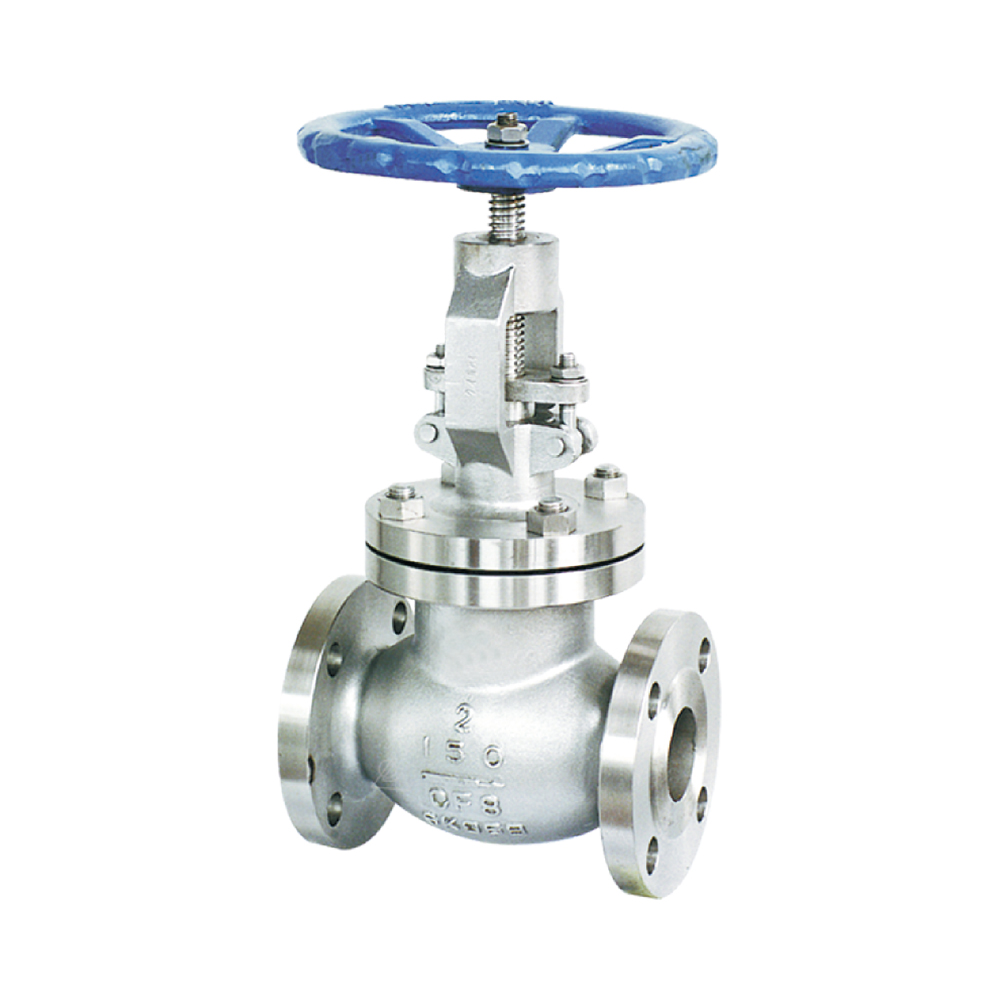

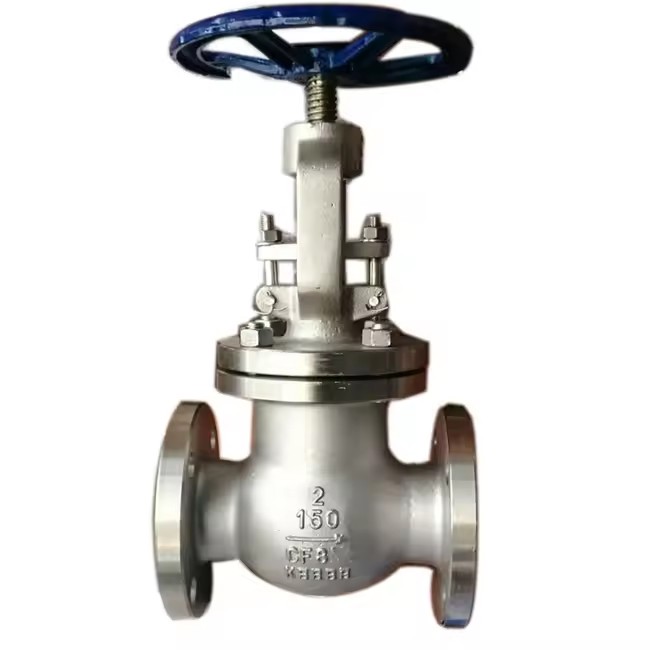

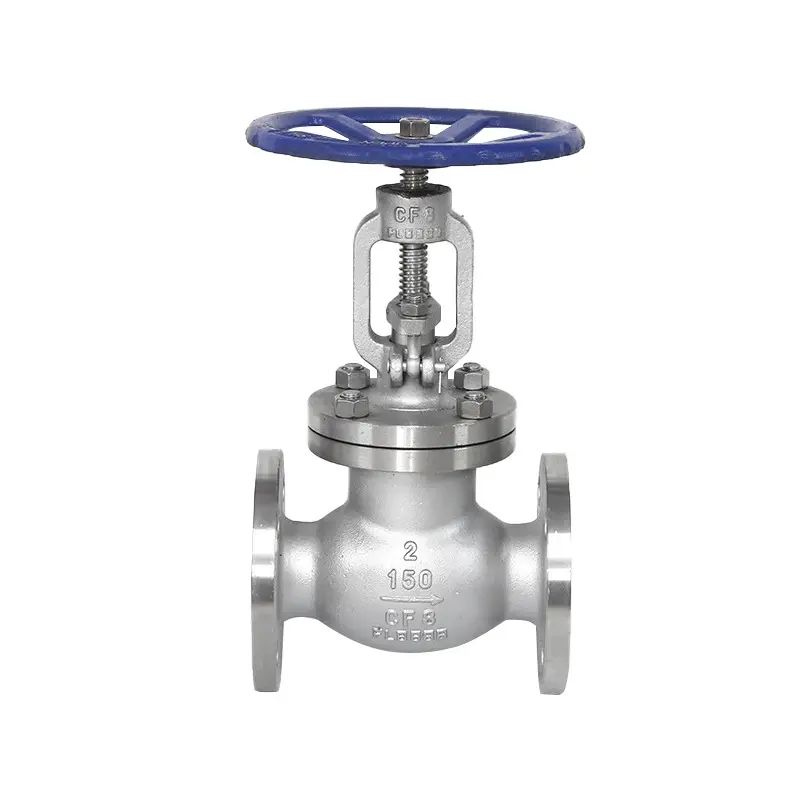

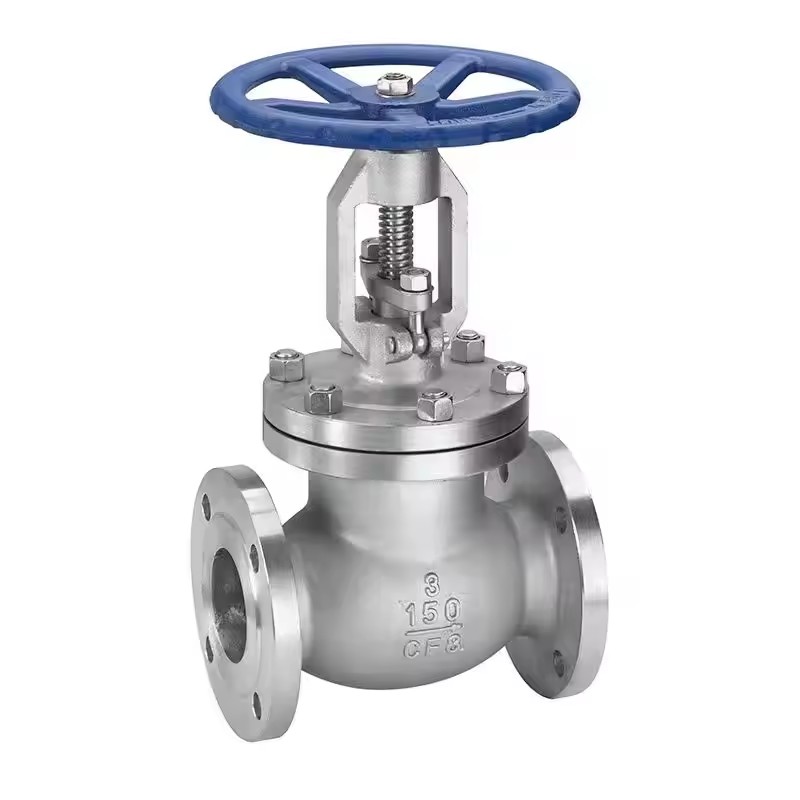

जोपई हाई क्वालिटी स्टेनलेस स्टील एएनएसआई ने हैंडव्हील के साथ ग्लोब वाल्व को फ्लैंग किया, सबसे महत्वपूर्ण कट-ऑफ वाल्वों में से एक, एयरोस्पेस उद्योग में एक महत्वपूर्ण भूमिका निभाता है। एयरोस्पेस उपकरण के एक महत्वपूर्ण घटक के रूप में, ग्लोब वाल्व मध्यम परिवहन, शट-ऑफ और विनियमन जैसे कार्यों को प्राप्त करते हैं। उनका सीलिंग प्रदर्शन सीधे एयरोस्पेस उपकरण के सुरक्षित और विश्वसनीय संचालन को प्रभावित करता है। ठेठ ग्लोब वाल्व की सीलिंग विशेषताओं के प्रभावित कारकों और कानूनों का अध्ययन वाल्व सीलिंग जोड़े के संरचनात्मक डिजाइन के लिए मार्गदर्शक महत्व है, जिससे वाल्व के सीलिंग प्रदर्शन और विश्वसनीयता में सुधार होता है।
(1) ग्लोब वाल्व में गेट वाल्व की तुलना में एक सरल संरचना होती है और निर्माण और बनाए रखने में आसान होता है।
(२) सीलिंग सतह को आसानी से पहना या खरोंच नहीं किया जाता है, जिसमें अच्छा सीलिंग प्रदर्शन होता है। खोलने और बंद करने के दौरान वाल्व डिस्क और वाल्व बॉडी सीलिंग सतह के बीच कोई सापेक्ष फिसलने नहीं है, इसलिए पहनने और खरोंच गंभीर नहीं हैं, सीलिंग प्रदर्शन अच्छा है, और सेवा जीवन लंबा है।
(३) जब खुलते और बंद होते हैं, तो वाल्व डिस्क स्ट्रोक छोटा होता है, इसलिए ग्लोब वाल्व की ऊंचाई गेट वाल्व की तुलना में छोटी होती है, लेकिन संरचनात्मक लंबाई गेट वाल्व की तुलना में लंबी होती है।
(४) उद्घाटन और समापन टोक़ बड़ा है, उद्घाटन और समापन प्रक्रिया श्रमसाध्य है, और उद्घाटन और समापन समय अपेक्षाकृत लंबा है।
(५) वाल्व शरीर के अंदर यातनापूर्ण मध्यम चैनलों के कारण द्रव प्रतिरोध अधिक है, जिसके परिणामस्वरूप उच्च द्रव प्रतिरोध और उच्च बिजली की खपत होती है।
(६) जब मध्यम प्रवाह दिशा का नाममात्र दबाव pn, 16MPA होता है, तो इसका उपयोग आम तौर पर नीचे की ओर प्रवाह करने के लिए किया जाता है, और मध्यम वाल्व डिस्क के नीचे से ऊपर की ओर बहता है; जब नाममात्र का दबाव Pn ≥ 20MPA होता है, तो रिवर्स फ्लो का उपयोग आम तौर पर किया जाता है, और मध्यम सीलिंग ऊर्जा को बढ़ाने के लिए वाल्व डिस्क से नीचे की ओर बहता है। जब उपयोग किया जाता है, तो शट-ऑफ वाल्व का माध्यम केवल एक दिशा में प्रवाहित हो सकता है और प्रवाह दिशा को नहीं बदल सकता है।
(() पूरी तरह से खुले होने पर वाल्व डिस्क अक्सर मिट जाती है।
ग्लोब वाल्व के तने की अक्ष वाल्व सीट की सीलिंग सतह के लिए लंबवत है। वाल्व स्टेम में अपेक्षाकृत कम उद्घाटन या समापन स्ट्रोक और एक बहुत ही विश्वसनीय कटिंग एक्शन है, जो इसे काटने, विनियमन और थ्रॉटलिंग के लिए एक माध्यम के रूप में उपयोग के लिए उपयुक्त बनाता है।
| दबाव | £ 150 | 300lb | 600lb | 900lb | 1500lb | 2500lb | |
| ताकत परीक्षण | 3.0 | 7.5 | 15.4 | 23.0 | 37.5 | 63.0 | एमपीए |
| सील परीक्षण | 2.2 | 5.5 | 11.2 | 16.9 | 27.5 | 46.2 | |
| वायु -परीक्षण | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 |
| डीएन | 150lb निकला हुआ किनारा (RF) (मिमी) | वज़न | ||||||||
| मिमी | में | L | D | डी 1 | डी 2 | b | n-ofd | H | D0 | |
| 15 | 1/2 | 108 | 89 | 60.5 | 35 | 11.2 | 4-16 | 241 | 100 | 6.9 |
| 20 | 3/4 | 117 | 98 | 69.9 | 43 | 12.7 | 4-16 | 241 | 100 | 9.8 |
| 25 | 1 | 127 | 108 | 79.2 | 51 | 14.2 | 4-16 | 242 | 125 | 13.5 |
| 32 | 11/4 | 140 | 117 | 89 | 63 | 16 | 4-16 | 280 | 160 | 19.5 |
| 40 | 11/2 | 165 | 127 | 98.6 | 73 | 17.5 | 4-16 | 286 | 160 | 28.5 |
| 50 | 2 | 203 | 152 | 120.7 | 92 | 19 | 4-19 | 368 | 200 | 18 |
| 65 | 21/2 | 216 | 178 | 139.7 | 105 | 22.4 | 4-19 | 387 | 200 | 30 |
| 80 | 3 | 241 | 190 | 152.4 | 127 | 24 | 4-19 | 411 | 250 | 41 |
| 100 | 4 | 292 | 229 | 190.5 | 157 | 24 | 4-19 | 454 | 250 | 64 |
| 125 | 5 | 356 | 254 | 216.0 | 186 | 24 | 8-22.5 | 455 | 350 | 86 |
| 150 | 6 | 406 | 279 | 241.3 | 216 | 25.4 | 8-22.5 | 541 | 350 | 113 |
| 200 | 8 | 495 | 343 | 298.5 | 270 | 28.4 | 8-22.5 | 651 | 450 | 178 |
| 250 | 10 | 622 | 406 | 362.0 | 324 | 30.2 | 12-25.4 | 800 | 450 | 270 |
| 300 | 12 | 698 | 483 | 431.8 | 381 | 32 | 12-25.4 | 1231 | 600 | 350 |
| 350 | 14 | 787 | 533 | 476.3 | 413 | 35 | 12-29 | 1450 | 600 | 460 |
| 400 | 16 | 914 | 597 | 539.8 | 470 | 36.6 | 26-29 | 1645 | 600 | 590 |
| डीएन | 300lb निकला हुआ किनारा (RF) (मिमी) | वज़न | ||||||||
| 15 | 1/2 | 152 | 95 | 66.5 | 35 | 14.2 | 4-16 | 241 | 140 | 7.7 |
| 20 | 3/4 | 178 | 117 | 82.5 | 43 | 16 | 4-19 | 241 | 140 | 11.3 |
| 25 | 1 | 203 | 123 | 89 | 51 | 17.5 | 4-19 | 283 | 160 | 16.8 |
| 32 | 11/4 | 216 | 133 | 98.5 | 63 | 19 | 4-19 | 320 | 200 | 21.2 |
| 40 | 11/2 | 229 | 155 | 114.3 | 73 | 20.6 | 4-22.5 | 322 | 200 | 32.6 |
| 50 | 2 | 267 | 165 | 127 | 92 | 22.4 | 8-19 | 399 | 200 | 25 |
| 65 | 21/2 | 292 | 190 | 149.4 | 105 | 25.4 | 8-22.5 | 438 | 250 | 30 |
| 80 | 3 | 318 | 210 | 168.1 | 127 | 28.4 | 8-22.5 | 464 | 280 | 35 |
| 100 | 4 | 356 | 254 | 200.2 | 157 | 31.8 | 8-22.5 | 565 | 350 | 56 |
| 125 | 5 | 400 | 279 | 235 | 186 | 35 | 8-22.5 | 614 | 350 | 96 |
| 150 | 6 | 444 | 318 | 269.7 | 216 | 36.6 | 12-25.4 | 717 | 400 | 120 |
| 200 | 8 | 559 | 381 | 330.2 | 270 | 41.2 | 12-25.4 | 930 | 500 | 212 |
| 250 | 10 | 622 | 444 | 387.4 | 324 | 47.8 | 16-28.5 | 1012 | 550 | 330 |
| 300 | 12 | 711 | 521 | 450.8 | 381 | 50.8 | 16-32 | 1231 | 600 | 472 |
| 350 | 14 | 762 | 584 | 514.4 | 413 | 54 | 20-32 | 1450 | 600 | 715 |
| 400 | 16 | 864 | 648 | 571.5 | 470 | 57.2 | 20-35 | 1645 | 600 | 920 |
