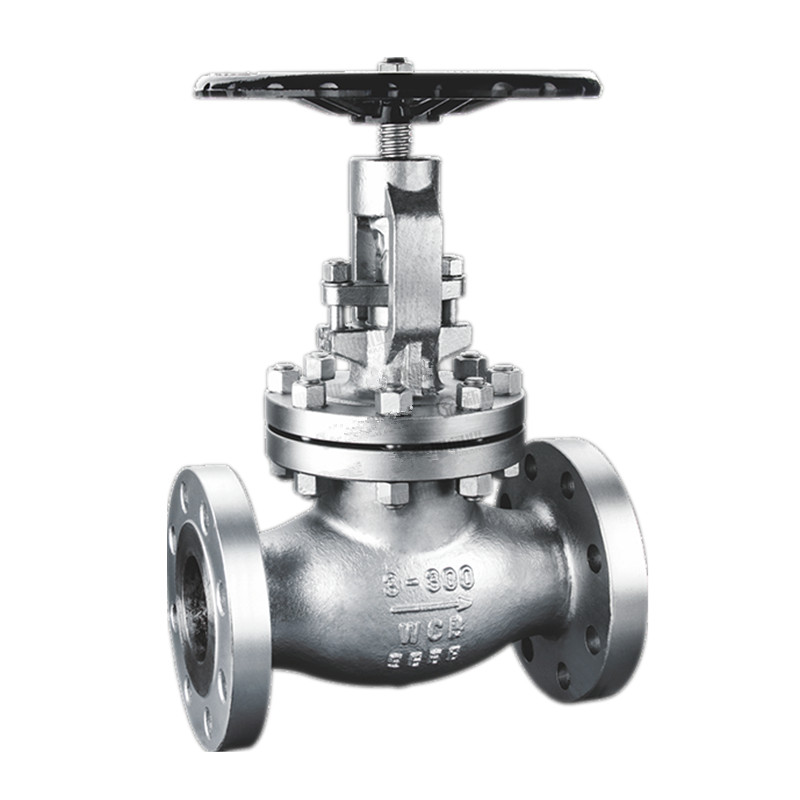

जोपई एपीआई निकला हुआ किनारा कास्ट स्टील स्ट्रेट पैटर्न ग्लोब वाल्व 300LB API 598 प्रेशर टेस्टिंग स्टैंडर्ड के साथ अनुपालन करता है और विभिन्न सामग्रियों, संरचनाओं और ड्राइव रूपों के अनुकूलन का समर्थन करता है। यह यूरोप, अमेरिका, मध्य पूर्व और दक्षिण अमेरिका जैसे बाजारों के लिए एक इंजीनियरिंग सहायक उत्पाद है। Wenzhou Qiaopai Valve Co., Ltd. 20 से अधिक वर्षों से औद्योगिक वाल्व विनिर्माण के क्षेत्र में गहराई से लगे हुए हैं। कंपनी ने ISO9001, CE, और API प्रमाणन प्रणालियों को पारित किया है, और इसके उत्पादों को यूरोप, अमेरिका, मध्य पूर्व और दक्षिण पूर्व एशिया जैसे बाजारों में निर्यात किया जाता है।
जब पूरी तरह से बंद हो जाता है, तो हैंडव्हील दक्षिणावर्त घूमता है।
2। इसे पाइपलाइन में किसी भी स्थिति में स्थापित किया जा सकता है, जिसमें मध्यम नीचे से ऊपर तक बहता है।
3। स्टेनलेस स्टील ग्लोब वाल्व विभिन्न संक्षारक मीडिया के साथ पाइपलाइनों के लिए उपयुक्त हैं और अच्छे-एंटी-जंग गुण हैं
सेक्स और पर्याप्त ताकत।
4। मिश्र धातु स्टील ग्लोब वाल्व उच्च तापमान भाप और तेल पाइपलाइनों के लिए उपयुक्त हैं, और उच्च तापमान प्रतिरोध है विशेषता।
बोनट बोनट
निकला हुआ किनारा या बट वेल्डेड अंत
कास्टिंग कार्बन स्टील, स्टेनलेस स्टील या मिश्र धातु स्टील सामग्री
सभी सजावट विन्यास प्रदान करें
अनुरोध पर अन्य आकार प्रदान किए जा सकते हैं
|
भागों की मुख्य सामग्री
|
|
|
निकाय, बोनट
|
ASTM A216 WCB/ASTM A351 CF8/ASTM A351CF8M
|
|
तना
|
ASTM A76 420/ASTM A182 F304/ASTM A182 F316
|
|
तना नट
|
पीतल
|
|
डिस्क
|
एएसटीएम ए 216 डब्ल्यूसीबी
|
|
सीट
|
13CR/STM A351 CF8/STM A351 CF8M
|
|
हाथ का पहिया
|
एएसटीएम ए 47
|
|
पाल बांधने की रस्सी
|
सीसा
|
|
पैकिंग
|
सीसा
|
|
ग्लोब वाल्व स्टैंडर्ड
|
|
|
अभिकर्मक मानक
|
6 डी फायर/फायर 600/फायर 603
|
|
आमने - सामने
|
ASME B16.10
|
|
निकला हुआ किनारा मानक
|
ASME B16.5
|
|
परीक्षण मानक
|
API598
|

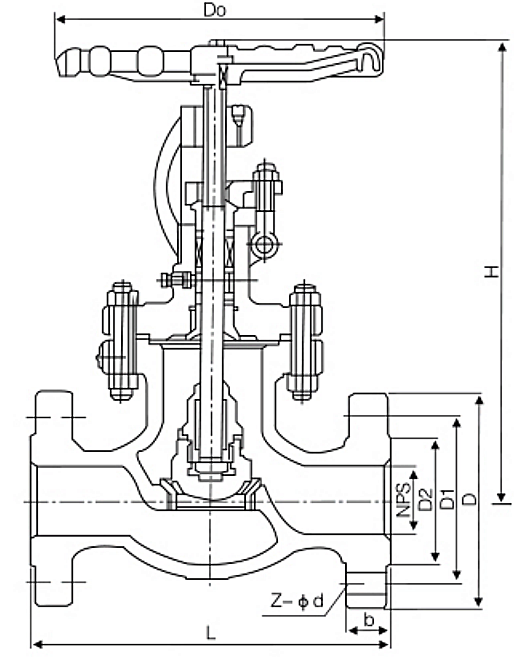

| डीएन | 150lb निकला हुआ किनारा (RF) (मिमी) | वज़न | ||||||||
| मिमी | में | L | D | डी 1 | डी 2 | b | n-ofd | H | D0 | |
| 15 | 1/2 | 108 | 89 | 60.5 | 35 | 11.2 | 4-16 | 241 | 100 | 6.9 |
| 20 | 3/4 | 117 | 98 | 69.9 | 43 | 12.7 | 4-16 | 241 | 100 | 9.8 |
| 25 | 1 | 127 | 108 | 79.2 | 51 | 14.2 | 4-16 | 242 | 125 | 13.5 |
| 32 | 11/4 | 140 | 117 | 89 | 63 | 16 | 4-16 | 280 | 160 | 19.5 |
| 40 | 11/2 | 165 | 127 | 98.6 | 73 | 17.5 | 4-16 | 286 | 160 | 28.5 |
| 50 | 2 | 203 | 152 | 120.7 | 92 | 19 | 4-19 | 368 | 200 | 18 |
| 65 | 21/2 | 216 | 178 | 139.7 | 105 | 22.4 | 4-19 | 387 | 200 | 30 |
| 80 | 3 | 241 | 190 | 152.4 | 127 | 24 | 4-19 | 411 | 250 | 41 |
| 100 | 4 | 292 | 229 | 190.5 | 157 | 24 | 4-19 | 454 | 250 | 64 |
| 125 | 5 | 356 | 254 | 216.0 | 186 | 24 | 8-22.5 | 455 | 350 | 86 |
| 150 | 6 | 406 | 279 | 241.3 | 216 | 25.4 | 8-22.5 | 541 | 350 | 113 |
| 200 | 8 | 495 | 343 | 298.5 | 270 | 28.4 | 8-22.5 | 651 | 450 | 178 |
| 250 | 10 | 622 | 406 | 362.0 | 324 | 30.2 | 12-25.4 | 800 | 450 | 270 |
| 300 | 12 | 698 | 483 | 431.8 | 381 | 32 | 12-25.4 | 1231 | 600 | 350 |
| 350 | 14 | 787 | 533 | 476.3 | 413 | 35 | 12-29 | 1450 | 600 | 460 |
| 400 | 16 | 914 | 597 | 539.8 | 470 | 36.6 | 16-29 | 1645 | 600 | 590 |
|
450 |
18 | 978 | 635 | 577.9 | 533 | 40.1 | 16-31.8 |
|
|
|
| 500 | 20 | 978 | 700 | 635.0 | 584 | 43.3 | 20-31.8 |
|
|
|
| 600 | 24 | 1295 | 815 | 749.3 | 692 | 48.1 | 20-34.9 |
|
|
|
| डीएन | 300lb निकला हुआ किनारा (RF) (मिमी) | वज़न | ||||||||
| 15 | 1/2 | 152 | 95 | 66.5 | 35 | 14.2 | 4-16 | 241 | 140 | 7.7 |
| 20 | 3/4 | 178 | 117 | 82.5 | 43 | 16 | 4-19 | 241 | 140 | 11.3 |
| 25 | 1 | 203 | 123 | 89 | 51 | 17.5 | 4-19 | 283 | 160 | 16.8 |
| 32 | 11/4 | 216 | 133 | 98.5 | 63 | 19 | 4-19 | 320 | 200 | 21.2 |
| 40 | 11/2 | 229 | 155 | 114.3 | 73 | 20.6 | 4-22.5 | 322 | 200 | 32.6 |
| 50 | 2 | 267 | 165 | 127 | 92 | 22.4 | 8-19 | 399 | 200 | 25 |
| 65 | 21/2 | 292 | 190 | 149.4 | 105 | 25.4 | 8-22.5 | 438 | 250 | 30 |
| 80 | 3 | 318 | 210 | 168.1 | 127 | 28.4 | 8-22.5 | 464 | 280 | 35 |
| 100 | 4 | 356 | 254 | 200.2 | 157 | 31.8 | 8-22.5 | 565 | 350 | 56 |
| 125 | 5 | 400 | 279 | 235 | 186 | 35 | 8-22.5 | 614 | 350 | 96 |
| 150 | 6 | 444 | 318 | 269.7 | 216 | 36.6 | 12-25.4 | 717 | 400 | 120 |
| 200 | 8 | 559 | 381 | 330.2 | 270 | 41.2 | 12-25.4 | 930 | 500 | 212 |
| 250 | 10 | 622 | 444 | 387.4 | 324 | 47.8 | 16-28.5 | 1012 | 550 | 330 |
| 300 | 12 | 711 | 521 | 450.8 | 381 | 50.8 | 16-32 | 1231 | 600 | 472 |
| 350 | 14 | 762 | 584 | 514.4 | 413 | 54 | 20-32 | 1450 | 600 | 715 |
| 400 | 16 | 864 | 648 | 571.5 | 470 | 57.2 | 20-35 | 1645 | 600 | 920 |
