जोपाईस्टेनलेस स्टील मोनोब्लॉकबॉल वाल्व विशेष रूप से तरल पदार्थ और गैसों के सटीक प्रवाह नियंत्रण के लिए डिज़ाइन किया गया है। इसका एकल-टुकड़ा बॉडी निर्माण उच्च रिसाव-जकड़न सुनिश्चित करता है और वेल्ड बिंदुओं को समाप्त करता है, जिससे रिसाव का खतरा काफी कम हो जाता है।
वाल्व के अंदर एक छिद्रित गेंद प्रवाह को शुरू करने या रोकने के लिए घूमती है। ऑपरेशन लीवर के माध्यम से मैन्युअल रूप से या एक्चुएटर का उपयोग करके स्वचालित रूप से किया जा सकता है। मजबूत स्टेनलेस स्टील बॉडी संक्षारण और टूट-फूट के प्रति उत्कृष्ट प्रतिरोध प्रदान करती है, जिससे न्यूनतम रखरखाव के साथ लंबे समय तक चलने वाला प्रदर्शन सुनिश्चित होता है।
मोनोब्लॉक बॉल वाल्व का व्यापक रूप से औद्योगिक और वाणिज्यिक अनुप्रयोगों में उपयोग किया जाता है, खासकर रासायनिक पदार्थों को ले जाने वाली पाइपलाइनों में।
सामान्य अनुप्रयोगों में शामिल हैं:
∙ जल उपचार संयंत्र
∙ भाप लाइनें और दबावयुक्त गैस प्रणालियाँ
∙ खाद्य और पेय उद्योग (स्वच्छ डिजाइन)
∙ फार्मास्युटिकल और पेट्रोकेमिकल सुविधाएं
∙ समुद्री इंजन और बिजली संयंत्र
कॉम्पैक्ट मोनोब्लॉक डिज़ाइन अंतरिक्ष-बाधित प्रणालियों में आसान एकीकरण की अनुमति देता है और उच्च तापमान और दबाव के तहत सुरक्षित संचालन सुनिश्चित करता है।
स्टेनलेस स्टील मोनोब्लॉकबॉल वाल्वइसमें एक केंद्रीय छेद वाली एक गोलाकार गेंद होती है, जो एक तने के माध्यम से घूमती है। जब छेद को पाइपलाइन के समानांतर संरेखित किया जाता है, तो प्रवाह जारी होता है; लंबवत होने पर, प्रवाह पूरी तरह से बंद हो जाता है।
यह रोटेशन मैन्युअल रूप से या स्वचालित एक्चुएटर के साथ किया जा सकता है। डिज़ाइन गेंद और सीट के बीच एक उच्च-अखंडता सील सुनिश्चित करता है, जो अचानक दबाव परिवर्तन के दौरान भी सुरक्षित संचालन प्रदान करता है।
मोनोब्लॉकगेंद वाल्वविभिन्न आकारों और दबाव रेटिंग में उपलब्ध हैं। सामान्य विशिष्टताओं में शामिल हैं:
|
पैरामीटर |
विवरण |
|
शरीर की सामग्री |
एआईएसआई 304 / एआईएसआई 316 स्टेनलेस स्टील |
|
गेंद सामग्री |
एआईएसआई 304 / एआईएसआई 316 स्टेनलेस स्टील |
|
सीट सामग्री |
पीटीएफई (टेफ्लॉन), आरपीटीएफई, पीपीएल |
|
रिश्ते का प्रकार |
वेफर फ्लैंग्ड |
|
दाब मूल्यांकन |
पीएन16 ~ पीएन40 |
|
आकार सीमा |
डीएन15 ~ डीएन200 |
|
तापमान की रेंज |
-29°C से +250°C |
|
बढ़ते मानक |
ISO 5211 अनुरूप (अनुकूलन योग्य) |
|

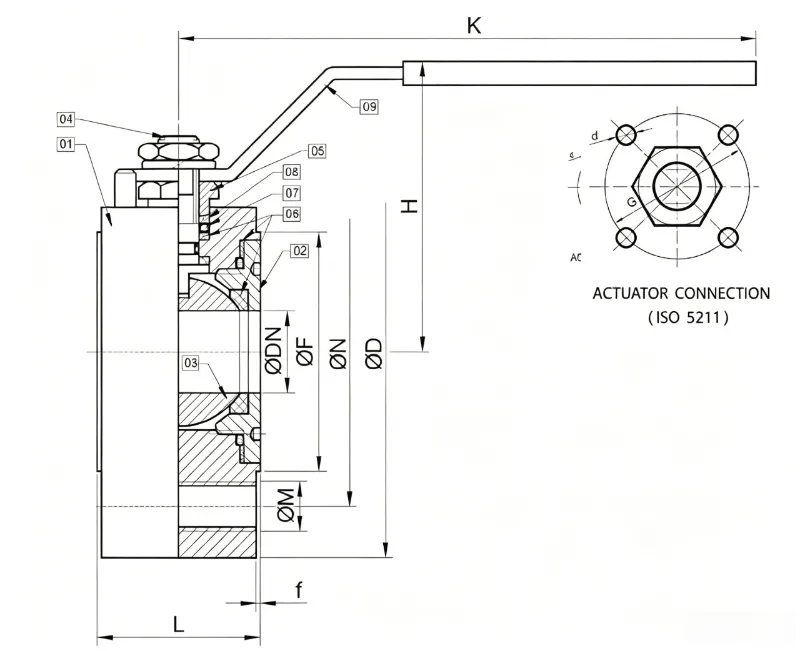

आकार |
|
|
|
|
|
|
पीएन16 |
पीएन40 |
|
|
|||||
|
एनपीएस |
डीएन |
L |
K |
H |
आयुध डिपो |
Øडीएन |
f |
पर |
ओम |
का |
पर |
ओम |
का |
G |
d |
|
1/2" |
15 |
38 |
155 |
80 |
87 |
15 |
2 |
65 |
एम12x4 |
45 |
65 |
एम12x4 |
45 |
36 |
एम5 |
|
3/4" |
20 |
40 |
155 |
90 |
97 |
20 |
2 |
75 |
एम12x4 |
58 |
75 |
एम12x4 |
58 |
36 |
एम5 |
|
1" |
25 |
45 |
175 |
100 |
107 |
25 |
2 |
85 |
एम12x4 |
68 |
85 |
एम12x4 |
68 |
42 |
एम5 |
|
11/4" |
32 |
58 |
175 |
110 |
135 |
32 |
2 |
100 |
एम16x4 |
78 |
100 |
एम16x4 |
78 |
42 |
एम5 |
|
11/2" |
40 |
65 |
240 |
120 |
145 |
40 |
3 |
110 |
एम16x4 |
88 |
110 |
एम16x4 |
88 |
50 |
एम6 |
|
2" |
50 |
82 |
240 |
130 |
165 |
50 |
3 |
125 |
एम16x4 |
102 |
125 |
एम16x4 |
102 |
50 |
एम6 |
|
21/2" |
65 |
103 |
300 |
140 |
177 |
65 |
3 |
145 |
एम16x4 |
122 |
145 |
एम16x8 |
122 |
70 |
एम8 |
|
3" |
80 |
120 |
400 |
150 |
197 |
80 |
3 |
160 |
एम16x8 |
138 |
160 |
एम16x8 |
138 |
70 |
एम8 |
|
4" |
100 |
140 |
400 |
165 |
230 |
100 |
3 |
180 |
एम16x8 |
162 |
190 |
एम20x8 |
162 |
102 |
एम10 |
|
5" |
125 |
200 |
610 |
240 |
248 |
125 |
3 |
210 |
एम16x8 |
188 |
220 |
एम20x8 |
188 |
102 |
एम10 |
|
6" |
150 |
235 |
610 |
260 |
298 |
150 |
3 |
240 |
एम20x8 |
212 |
250 |
एम22x8 |
218 |
125 |
एम12 |
|
8" |
200 |
310 |
850 |
310 |
398 |
200 |
3 |
295 |
एम20x12 |
268 |
320 |
एम27x12 |
285 |
125 |
एम12 |
बेहतर रिसाव-जकड़न - कोई वेल्ड बिंदु नहीं होने का मतलब कम संभावित रिसाव पथ है।
संक्षारण और घिसाव प्रतिरोध - स्टेनलेस स्टील बॉडी लंबी सेवा जीवन सुनिश्चित करती है।
कम रखरखाव - मोनोब्लॉक डिज़ाइन घिसाव को कम करता है और परिचालन जीवन को बढ़ाता है।
त्वरित संचालन - 90° रोटेशन तेजी से खुलने/बंद होने के चक्र को सक्षम बनाता है।
स्वच्छ और सुरक्षित- भोजन, दवा और रासायनिक प्रक्रियाओं के लिए आदर्श।
लागत प्रभावी- लंबी सेवा जीवन और कम परिचालन लागत सिस्टम दक्षता में सुधार करती है।
सही स्टेनलेस स्टील मोनोब्लॉक की आवश्यकता हैबॉल वाल्वआपके आवेदन के लिए? तकनीकी सहायता, कस्टम समाधान या आपके सिस्टम की आवश्यकताओं के अनुरूप कोटेशन के लिए हमारी टीम से संपर्क करें।
-
