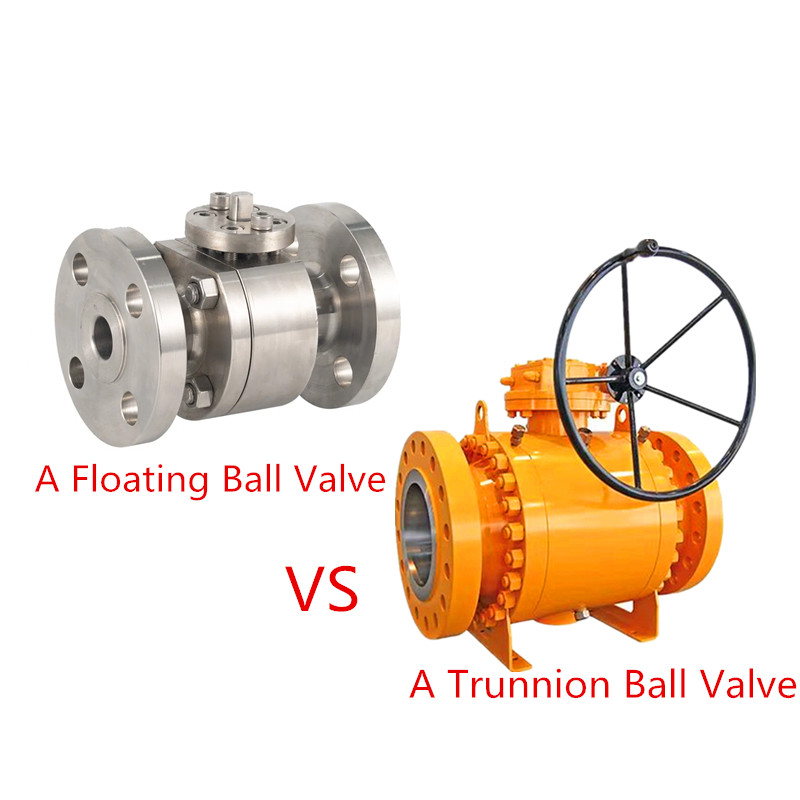

फ्लोटिंग बॉल वाल्व और फिक्स्ड (ट्रूनियन माउंटेड) बॉल वाल्व के बीच क्या अंतर हैं?

फ्लोटिंग बॉल वाल्व:गेंद तैर रही है और माध्यम के दबाव में आगे बढ़ सकती है, एक सख्त सील सुनिश्चित करने के लिए आउटलेट छोर पर सीलिंग सतह पर कसकर दबाव डाल सकती है।

फिक्स्ड बॉल वाल्व:फिक्स्ड बॉल वाल्व को ट्रूनियन माउंटेड बॉल वाल्व भी कहा जाता है। फ्लोटिंग बॉल वाल्व से अलग, गेंद स्थिर होती है, ऊपरी और निचले ट्रूनियन के माध्यम से समर्थन करती है, उच्च दबाव, उच्च तापमान या अति-निम्न तापमान स्थितियों में भी गेंद को स्थिर स्थिति में बनाए रखती है। सभी फिक्स्ड बॉल वाल्व में फ्लोटिंग सीटें होती हैं। माध्यम के दबाव में, वाल्व सीट हिलती है, जिससे सील सुनिश्चित करने के लिए सीलिंग रिंग गेंद के खिलाफ कसकर दब जाती है। बियरिंग्स आमतौर पर गेंद के ऊपरी और निचले शाफ्ट पर स्थापित होते हैं, जिसके परिणामस्वरूप कम ऑपरेटिंग टॉर्क होता है, जो उन्हें उच्च दबाव और बड़े व्यास वाले वाल्वों के लिए उपयुक्त बनाता है।

सुविधाएँ और प्रदर्शन

फ्लोटिंग बॉल वाल्व आकार में छोटे, हल्के और सरल संरचना वाले होते हैं। गेंद में फ्री-फ्लोटिंग फ़ंक्शन होता है, जो अच्छी सील सुनिश्चित करता है; बॉल वाल्व उद्घाटन और समापन तत्व के रूप में एक गोलाकार थ्रू-होल वाली गेंद का उपयोग करता है। वाल्व स्टेम द्वारा संचालित, गेंद खोलने और बंद करने के कार्य को पूरा करने के लिए वाल्व स्टेम के केंद्र के चारों ओर 0-90 डिग्री घूमती है; इसमें एक कॉम्पैक्ट संरचना और त्वरित स्विचिंग, वाल्व को बंद करने और 90-डिग्री रोटेशन के साथ पाइपलाइन माध्यम को काटने की सुविधा है; बॉल चैनल का व्यास पाइपलाइन के व्यास के समान है, जिसके परिणामस्वरूप कम प्रवाह प्रतिरोध और उच्च प्रवाह क्षमता होती है; वाल्व स्टेम नीचे लगा हुआ है, जिससे वाल्व स्टेम ब्लोआउट दुर्घटनाओं को रोका जा सकता है और सुरक्षित उपयोग सुनिश्चित किया जा सकता है। फिक्स्ड बॉल वाल्व मध्यम और उच्च दबाव के तहत विभिन्न पाइपलाइनों के लिए उपयुक्त हैं, जिनका उपयोग पाइपलाइन में माध्यम को काटने या जोड़ने के लिए किया जाता है। क्रायोजेनिक (उदाहरण के लिए, एलएनजी के लिए -196℃) या उच्च तापमान (>400℃) स्थितियों के तहत, सामग्री महत्वपूर्ण थर्मल विस्तार और संकुचन प्रदर्शित करती है। संरचनात्मक स्थिरता वाल्व सेवा जीवन के लिए एक निर्णायक कारक बन जाती है, जहां निश्चित संरचना अंतर्निहित लाभ रखती है। विभिन्न सामग्रियों के साथ फिक्स्ड बॉल वाल्व, उनका उपयोग विभिन्न मीडिया जैसे पानी, भाप, तेल, तरलीकृत पेट्रोलियम गैस, प्राकृतिक गैस, कोयला गैस, नाइट्रिक एसिड, एसिटिक एसिड, ऑक्सीकरण मीडिया, यूरिया इत्यादि के लिए किया जा सकता है, और पेट्रोलियम, रसायन, बिजली और जल संरक्षण उद्योगों में व्यापक रूप से उपयोग किया जाता है। फिक्स्ड बॉल वाल्व के लिए सामान्य ड्राइविंग विधियों में वर्म गियर ड्राइव, मैनुअल, इलेक्ट्रिक, शामिल हैं और वायवीय. अधिकांश फिक्स्ड बॉल वाल्व फ्लैंज-कनेक्टेड होते हैं, लेकिन वेल्डेड फिक्स्ड बॉल वाल्व भी होते हैं। फिक्स्ड बॉल वाल्व की लागत आमतौर पर फ्लोटिंग बॉल वाल्व की तुलना में अधिक होती है।

चरम स्थितियों में फिक्स्ड बॉल वाल्व की सीलिंग और सुरक्षा लाभ

चाहे क्रायोजेनिक या उच्च तापमान की स्थिति में, फिक्स्ड बॉल वाल्व आमतौर पर निम्नलिखित सुरक्षा और सीलिंग डिज़ाइन से सुसज्जित होते हैं:

डबल सीट संरचना (डबल पिस्टन इफ़ेक्ट / सिंगल पिस्टन इफ़ेक्ट);

स्वचालित गुहा दबाव राहत समारोह;

अग्नि-सुरक्षित संरचना डिजाइन;

विरोधी स्थैतिक उपकरण;

The जोपाई बॉल वाल्वडिज़ाइन और विनिर्माण आमतौर पर निम्नलिखित अंतरराष्ट्रीय मानकों का अनुपालन करते हैं:

डिज़ाइन मानक: एएसएमई बी16.34

आमने-सामने आयाम: एएसएमई बी16.10 / एपीआई 6डी

निकला हुआ किनारा कनेक्शन: एएसएमई बी16.5 / एएसएमई बी16.47

दबाव परीक्षण: एपीआई 598 / एपीआई 6डी

अग्नि-सुरक्षित डिज़ाइन: एपीआई 607 / एपीआई 6एफए

क्रायोजेनिक परीक्षण (यदि लागू हो): बीएस 6364 / आईएसओ 28921

संक्षेप में, फ्लोटिंग या फिक्स्ड बॉल वाल्व के बीच का चुनाव वास्तविक कार्य स्थितियों, सीलिंग प्रदर्शन आवश्यकताओं, ऑपरेटिंग आवृत्ति और बजट पर आधारित होना चाहिए।
