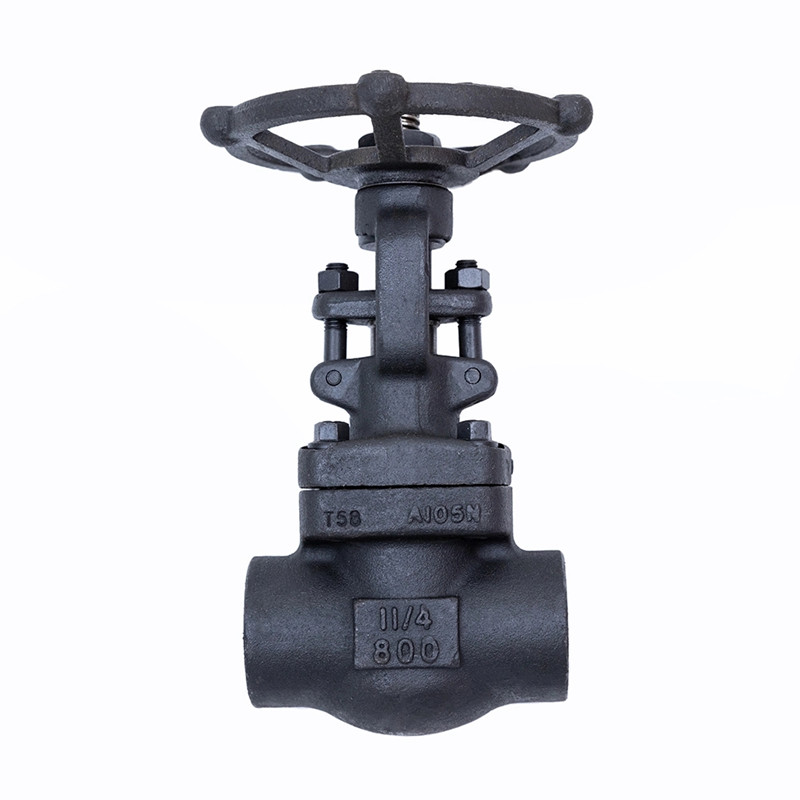

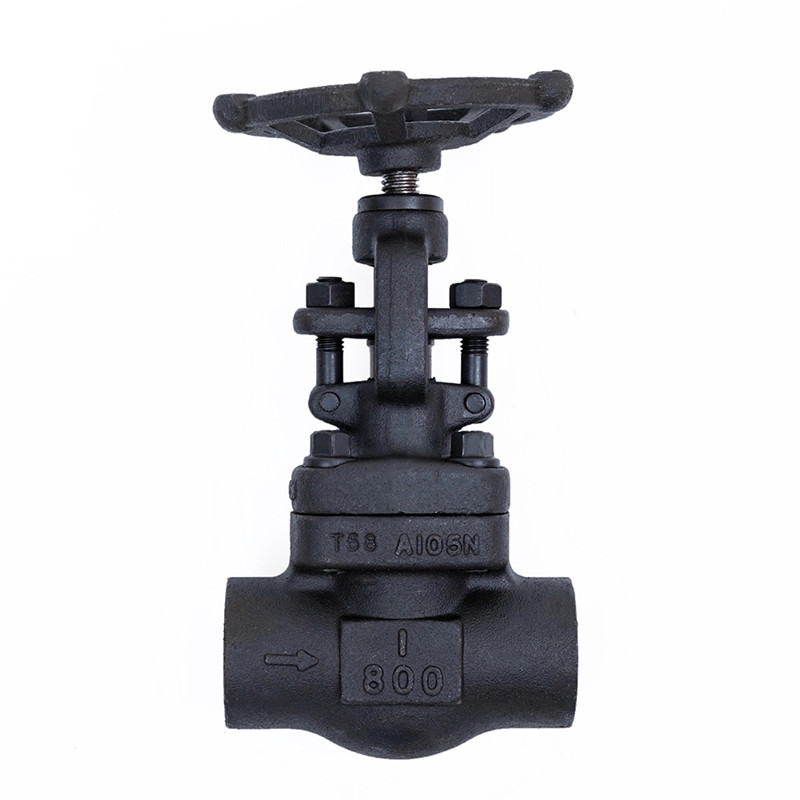

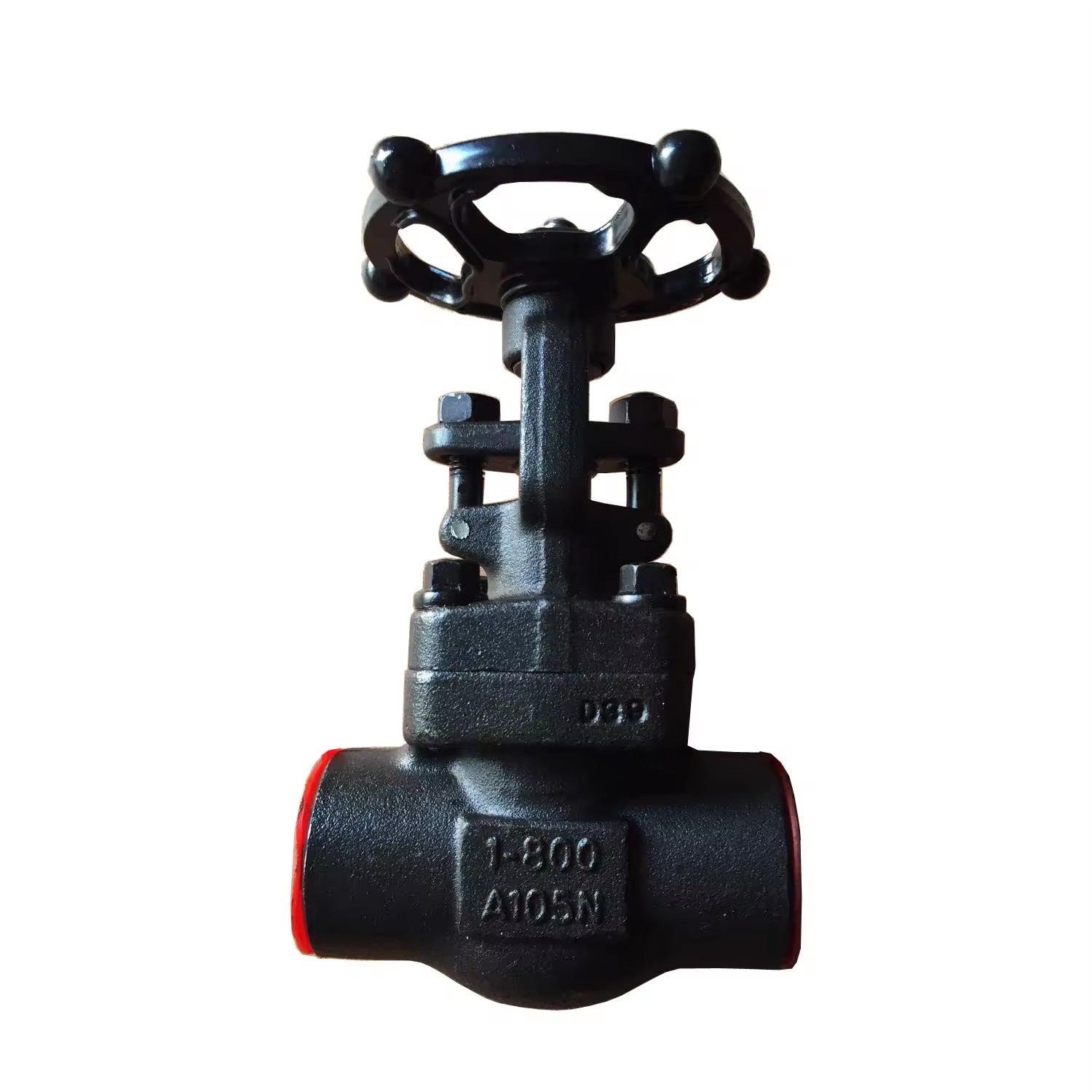

जाली गेट वाल्व 800एलबीएस

JOEPAI ने उच्च गुणवत्ता वाले फोर्ज्ड गेट वाल्व 800LBS का विकास और उत्पादन किया है। दबाव आवश्यकताओं के अनुसार, वाल्व बॉडी के मध्य को तीन संरचनाओं से चुना जा सकता है: बोल्ट कनेक्शन, मध्य वेल्डिंग, और दबाव स्वयं कसने; मध्य निकला हुआ किनारा कार्बन स्टील, स्टेनलेस स्टील, लचीले ग्रेफाइट, धातु रिंग गैसकेट और अन्य सामग्रियों से बने सीलिंग गैसकेट को अपनाता है; हैंडव्हील ट्रांसमिशन, इलेक्ट्रिक ट्रांसमिशन, गियर ट्रांसमिशन और स्प्रोकेट ट्रांसमिशन को अपनाना; सीलिंग में सहायता के लिए वाल्व में एक ऊपरी सीलिंग संरचना होती है; वाल्व सीट जाली वाल्व सीट, स्टेनलेस स्टील वाल्व सीट और वेल्डेड मिश्र धातु सीलिंग सतह जैसी संरचनात्मक विशेषताओं को अपनाती है। जाली स्टील गेट वाल्व आमतौर पर उपयोग किए जाने वाले शट-ऑफ वाल्वों में से एक है, जिसका उपयोग मुख्य रूप से पाइपलाइनों में माध्यम को जोड़ने या काटने के लिए किया जाता है; गेट वाल्व दबाव, तापमान और व्यास की एक विस्तृत श्रृंखला के लिए उपयुक्त हैं, खासकर मध्यम और बड़े व्यास वाली पाइपलाइनों के लिए।

तकनीकी मापदंड

1. नाममात्र व्यास: NPS1/2 "~2"（DN15~DN50）
2. नाममात्र दबाव: कक्षा 800एलबीएस
3. डिजाइन और विनिर्माण: एएसएमई/एएनएसआई बी16.34; एपीआई602;
4. निरीक्षण और परीक्षण: एपीआई 598 या जीबी/टी 13927

5. कनेक्शन समाप्त होता है

1) एसडब्ल्यू आयाम: एएसएमई/एएनएसआई बी16.11; जेबी/टी1761

2) बीडब्ल्यू आयाम: एएसएमई बी16.25

3) पेंचदार आयाम: ASME/ANSI B1.201(NPT); जीबी/टी7306-87(आरसी)

6. संरचनात्मक विशेषता: बी.बी. या डब्ल्यू.बी; ओएस&वाई

7. सहायक सामग्री को सील करना: "ऑर्डरिंग गाइड" के अनुसार

8. शारीरिक सामग्री: A105; एलएफ2; एफ11; F22; F304; F316; F304L; F316L

उत्पाद की विशेषताएँ

जोपेई द्वारा विकसित और निर्मित फोर्ज्ड गेट वाल्व 800LBS को एक सरल संरचना और सुविधाजनक डिस्सेप्लर और प्रतिस्थापन के साथ बनाए रखना आसान है; जाली स्टील गेट वाल्व की उत्पाद संरचना सरल, आकार में छोटी और वजन में हल्की है; जाली स्टील गेट वाल्वों में द्रव प्रतिरोध कम होता है, और उनका प्रतिरोध गुणांक समान लंबाई के पाइपों के बराबर होता है; चुस्त और विश्वसनीय, वर्तमान में इलेक्ट्रिक फोर्ज्ड स्टील गेट वाल्व में अच्छा सीलिंग प्रदर्शन होता है और वैक्यूम सिस्टम में व्यापक रूप से उपयोग किया जाता है।

फोर्ज्ड गेट वाल्व 800LBS में कम प्रवाह प्रतिरोध है। वाल्व बॉडी का आंतरिक माध्यम चैनल सीधा है, और माध्यम कम प्रवाह प्रतिरोध के साथ एक सीधी रेखा में बहता है। इसे खोलना और बंद करना अधिक आसान है। ग्लोब वाल्व की तुलना में, गेट की गति की दिशा मध्यम प्रवाह की दिशा के लंबवत होती है, चाहे वह खुला हो या बंद हो। ऊंची ऊंचाई, खुलने और बंद होने का लंबा समय। गेट का उद्घाटन और समापन स्ट्रोक अपेक्षाकृत बड़ा है, और निचला भाग पेंच के माध्यम से किया जाता है। वॉटर हैमर घटना घटित होना आसान नहीं है। माध्यम दोनों तरफ किसी भी दिशा में प्रवाहित हो सकता है, जिससे इसे स्थापित करना आसान हो जाता है। गेट वाल्व चैनल के दोनों किनारे सममित हैं।

मुख्य आयाम
