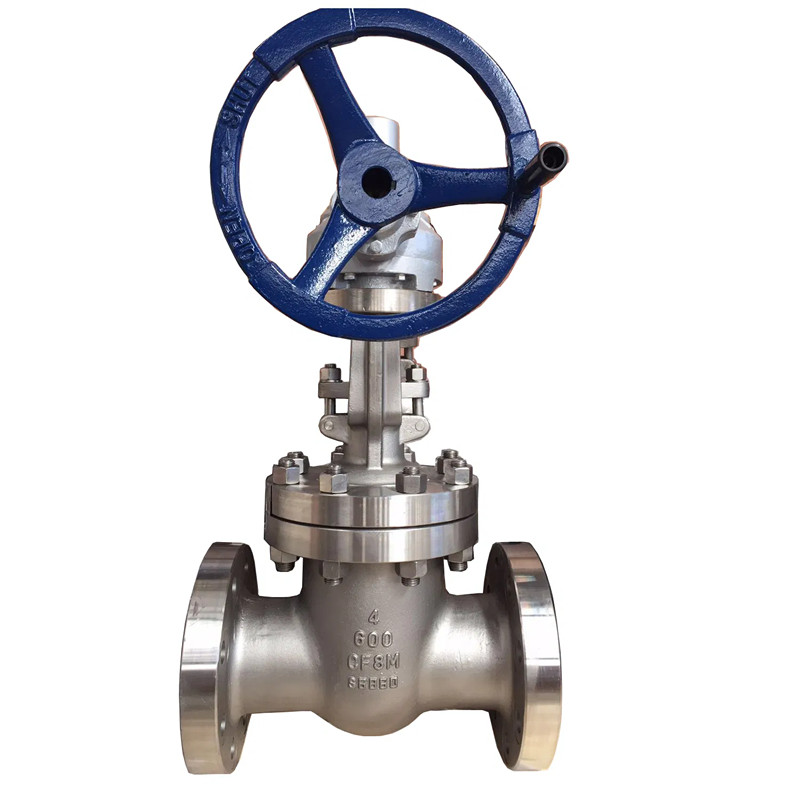

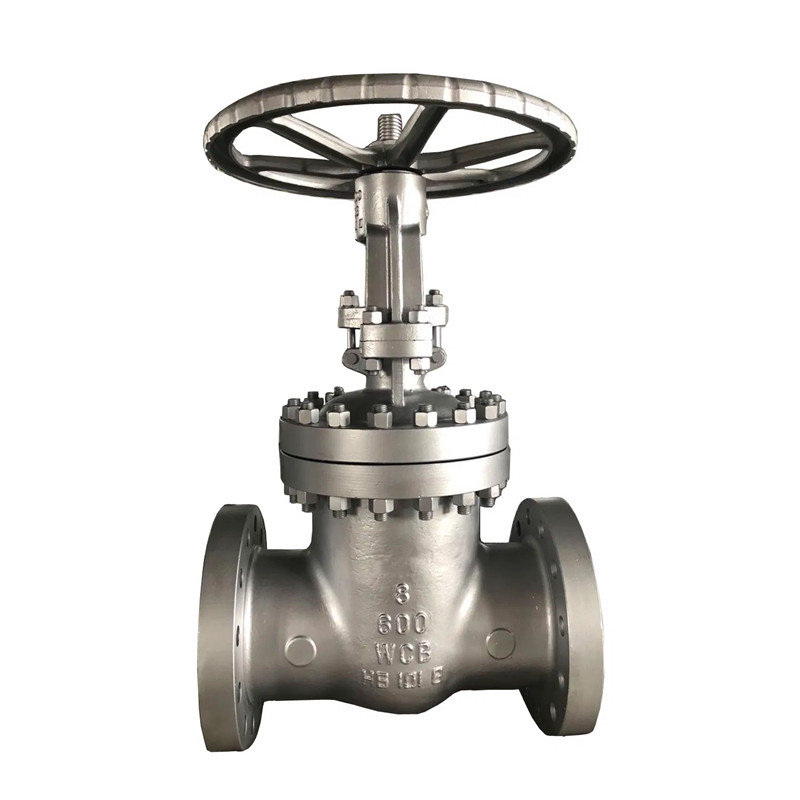

JOEPAI अनुकूलित API600 स्टेनलेस स्टील उच्च दबाव राइजिंग स्टेम गेट वाल्व वाल्व स्टेम के साथ एक सीधी रेखा में चलने को राइजिंग स्टेम गेट कहा जाता है वाल्व (जिसे राइजिंग स्टेम गेट वाल्व के रूप में भी जाना जाता है)। आमतौर पर, वहाँ हैं उठाने वाली छड़ पर समलम्बाकार धागे, जो घूर्णी गति को परिवर्तित करते हैं वाल्व और नियंत्रण के शीर्ष पर मैट्रिक्स के माध्यम से रैखिक गति वाल्व बॉडी पर स्लॉट, यानी वर्किंग टॉर्क को वर्किंग में परिवर्तित करना तनाव. कुछ वाल्वों में दरवाजे के पैनल पर एक वाल्व स्टेम मैट्रिक्स स्थापित होता है, और वाल्व स्टेम को घुमाने के लिए हैंडव्हील घूमता है, जिससे लिफ्ट होती है दरवाज़ा पैनल. इस वाल्व मोड को रोटरी वाल्व या हिडन वाल्व कहा जाता है।
1. डबल सीलिंग जोड़ी, विश्वसनीय सीलिंग, सुचारू चैनल और कम प्रवाह
प्रतिरोध गुणांक.
2. गेट और वाल्व सीट की सीलिंग सतहें कठोर मिश्र धातु से बनी होती हैं
वेल्डिंग, जो पहनने के लिए प्रतिरोधी, उच्च तापमान प्रतिरोधी है,
संक्षारण प्रतिरोधी, खरोंच प्रतिरोधी, और इसकी लंबी सेवा जीवन है।
3. मध्यम से बड़े व्यास वाले वाल्व स्टेम थ्रस्ट रोलिंग बीयरिंग हैं
स्थापित, जो खोलने और बंद करने में लचीले हैं और खोलने में आसान हैं
बंद करें.
4. वाल्व स्टेम का शमन और सतह नाइट्राइडिंग उपचार किया गया है,
उत्कृष्ट संक्षारण प्रतिरोध, काटने के प्रतिरोध और घिसाव का प्रदर्शन
प्रतिरोध.
5. खोलने और बंद करने और स्विच करने पर यह अपेक्षाकृत श्रम-बचत वाला है
गति अपेक्षाकृत धीमी है, जिससे पानी के हथौड़े का खतरा कम हो जाता है
घटना.
6. बड़े ऊंचाई के आयामों के लिए बड़े स्थापना स्थान की आवश्यकता होती है
7. वास्तविक कामकाज के अनुसार वाल्व सामग्री का यथोचित चयन किया जा सकता है
स्थितियाँ या उपयोगकर्ता की आवश्यकताएँ, और विभिन्न दबावों के लिए उपयुक्त हो सकती हैं,
तापमान, और मध्यम कामकाजी परिस्थितियाँ।
1.डिज़ाइन मानक: एपीआई 600, एएसएमई बी16.34
2.आमने-सामने: एएसएमई बी16.10
3. निकला हुआ किनारा आयाम: ASME B16.5
4.निरीक्षण एवं परीक्षण: एपीआई 598

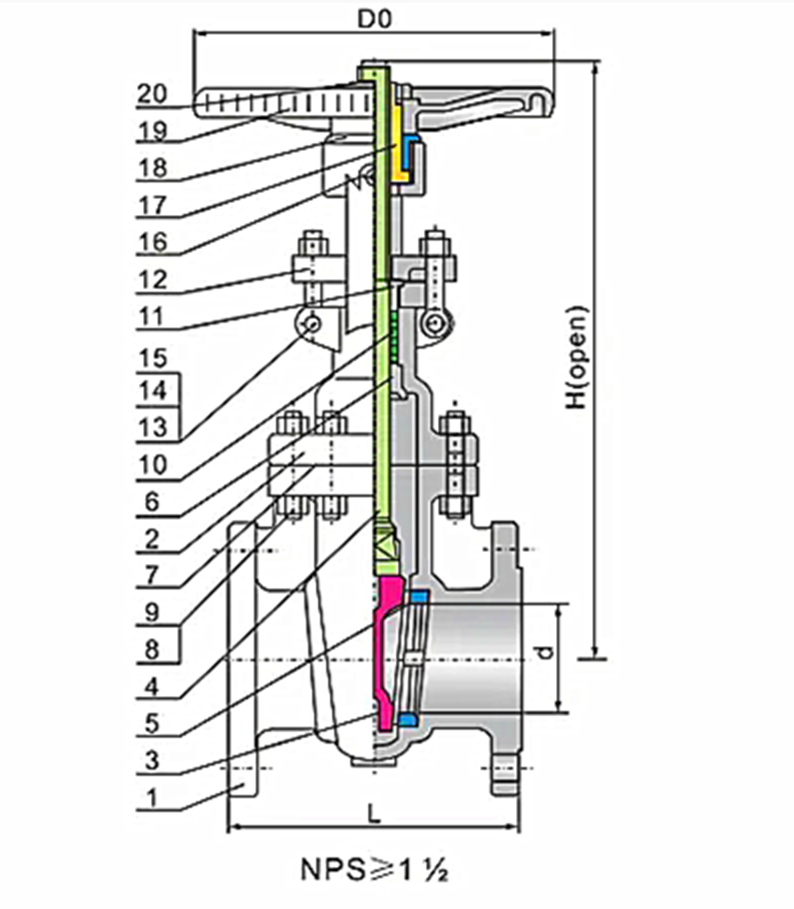

| नहीं। | नाम का हिस्सा | सामग्री |
||
| 1 | शरीर | एएसटीएम ए216 डब्ल्यूसीबी | एएसटीएम ए351 सीएफ8 | एएसटीएम ए351 सीएफ8एम |
| 2 | ढक्कन | एएसटीएम ए216 डब्ल्यूसीबी | एएसटीएम ए351 सीएफ8 | एएसटीएम ए351 सीएफ8एम |
| 3 | कील | एएसटीएम ए216 डब्ल्यूसीबी+13सीआर | एएसटीएम ए351 सीएफ8 | एएसटीएम ए351 सीएफ8एम |
| 4 | तना | एएसटीएम ए182-एफ6ए | एएसटीएम ए182 एफ304 | एएसटीएम ए182 एफ316 |
| 5 | सीट की अंगूठी | एएसटीएम ए216 डब्ल्यूसीबी+13सीआर | A1STM A351 CF8 | एएसटीएम ए351 सीएफ8एम |
| 6 | स्टेम बैक सीट | एएसटीएम ए216 डब्ल्यूसीबी+13सीआर | A1STM A351 CF8 | A1STM A351 CF8M |
| 7 | बोनट गैसकेट |
सर्पिल घाव（ग्रेफाइट+304） |
||
| 8 | बोनट स्टड |
एएसटीएम ए193-बी7 | एएसटीएम ए193-बी8 | एएसटीएम ए193-बी8एम |
| 9 | बोनट स्टड नट | एएसटीएम ए194-2एच | एएसटीएम ए194-8 | एएसटीएम ए194-8एम |
| 10 | पैकिंग | सीसा |
||
| 11 | ग्लैंड पैकिंग | एएसटीएम ए182 एफ6ए | एस.एस | एस.एस |
| 12 | ग्रंथि निकला हुआ किनारा | एएसटीएम ए216 डब्ल्यूसीबी | एएसटीएम ए351 सीएफ8 | एएसटीएम ए351 सीएफ8एम |
| 13 | आईबोल्ट पिन | कार्बन स्टील | कार्बन स्टील | कार्बन स्टील |
| 14 | आँख बोल्ट | एएसटीएम ए193-बी7 | एएसटीएम ए193-बी8 | एएसटीएम ए193-बी8एम |
| 15 | आईबोल्ट नट | एएसटीएम ए194-2एच | एएसटीएम ए194-8 | एएसटीएम ए194-8एम |
| 16 | ग्रीस फिटिंग | पीतल+इस्पात |
||
| 17 | जूआ आस्तीन | अल्युमीनियम-कांस्य |
||
| 18 | योक स्लीव जैम नट | कार्बन स्टील | ||
| 19 | हाथ पहिया | नरम लोहे |
||
| 20 | हैंडव्हील नट | कार्बन स्टील |
||
| कक्षा 150 | |||||||||||||
| आकार(में) | 2" | 2-1/2" | 3" | 4" | 6" | 8" | 10" | 12" | 14" | 16" | 18" | 20" | 24" |
| एल,आरएफ(मिमी) | 178 | 191 | 203 | 229 | 267 | 292 | 330 | 356 | 381 | 406 | 432 | 457 | 508 |
| L1-BW(मिमी) | 216 | 241 | 283 | 305 | 403 | 419 | 457 | 502 | 572 | 610 | 660 | 711 | 813 |
| एल2-आरटीजे(मिमी) | 191 | 203 | 216 | 241 | 279 | 305 | 343 | 368 | 394 | 419 | 445 | 470 | 521 |
| हम्म) | 400 | 490 | 510 | 585 | 795 | 1015 | 1230 | 1465 | 1755 | 2030 | 2210 | 2510 | 2880 |
| के(मिमी) | 200 | 200 | 250 | 300 | 350 | 350 | 400 | 450 | 500 | 500 | 600 | 750 | 750 |
| कक्षा300 | |||||||||||||
| आकार(में) | 2" | 2-1/2" | 3" | 4" | 6" | 8" | 10" | 12" | 14" | 16" | 18" | 20" | 24" |
| एल,आरएफ(मिमी) | 216 | 241 | 283 | 305 | 403 | 419 | 457 | 502 | 762 | 838 | 914 | 991 | 1143 |
| L1-BW(मिमी) | 216 | 241 | 283 | 305 | 403 | 419 | 457 | 502 | 762 | 838 | 914 | 991 | 1143 |
| एल2-आरटीजे(मिमी) | 232 | 257 | 298 | 321 | 419 | 435 | 473 | 518 | 778 | 854 | 930 | 1010 | 1165 |
| हम्म) | 470 | 525 | 533 | 610 | 845 | 1050 | 1295 | 1600 | 1830 | 2035 | 2195 | 2470 | 2900 |
| के(मिमी) | 200 | 200 | 250 | 300 | 350 | 350 | 400 | 450 | 500 | 500 | 600 | 750 | 750 |
| कक्षा 600 | |||||||||||||
| आकार(में) | 2" | 2-1/2" | 3" | 4" | 6" | 8" | 10" | 12" | 14" | 16" | 18" | 20" | 24" |
| एल,आरएफ(मिमी) | 292 | 330 | 356 | 432 | 559 | 660 | 787 | 838 | 889 | 991 | 1092 | 1194 | 1397 |
| L1-BW(मिमी) | 292 | 330 | 356 | 432 | 559 | 660 | 787 | 838 | 889 | 991 | 1092 | 1194 | 1397 |
| एल2-आरटीजे(मिमी) | 295 | 333 | 359 | 435 | 562 | 664 | 791 | 841 | 892 | 994 | 1095 | 1200 | 1407 |
| हम्म) | 495 | 550 | 615 | 735 | 1005 | 1245 | 1480 | 1730 | 1915 | 2050 | 2260 | 2620 | 2900 |
| के(मिमी) | 200 | 250 | 300 | 350 | 450 | 500 | 600 | 750 | 850 | 850 | 960 | 960 | 1000 |
| कक्षा900 | |||||||||||||
| आकार(में) | 2" | 2-1/2" | 3" | 4" | 6" | 8" | 10" | 12" | 14" | 16" | 18" | 20" | 24" |
| एल,आरएफ(मिमी) | 368 | 419 | 381 | 457 | 610 | 737 | 838 | 965 | 1029 | 1130 | 1219 | 1321 | 1549 |
| L1-BW(मिमी) | 368 | 419 | 381 | 457 | 610 | 737 | 838 | 965 | 1029 | 1130 | 1219 | 1321 | 1549 |
| एल2-आरटीजे(मिमी) | 371 | 422 | 384 | 460 | 613 | 740 | 841 | 968 | 1038 | 1140 | 1232 | 1334 | 1568 |
| हम्म) | 590 | 700 | 740 | 870 | 1120 | 1390 | 1592 | 1765 | 2025 | 2175 | 2510 | 2750 | 3240 |
| के(मिमी) | 250 | 300 | 350 | 450 | 500 | 600 | 750 | 850 | 850 | 960 | 960 | 1000 | 1000 |
