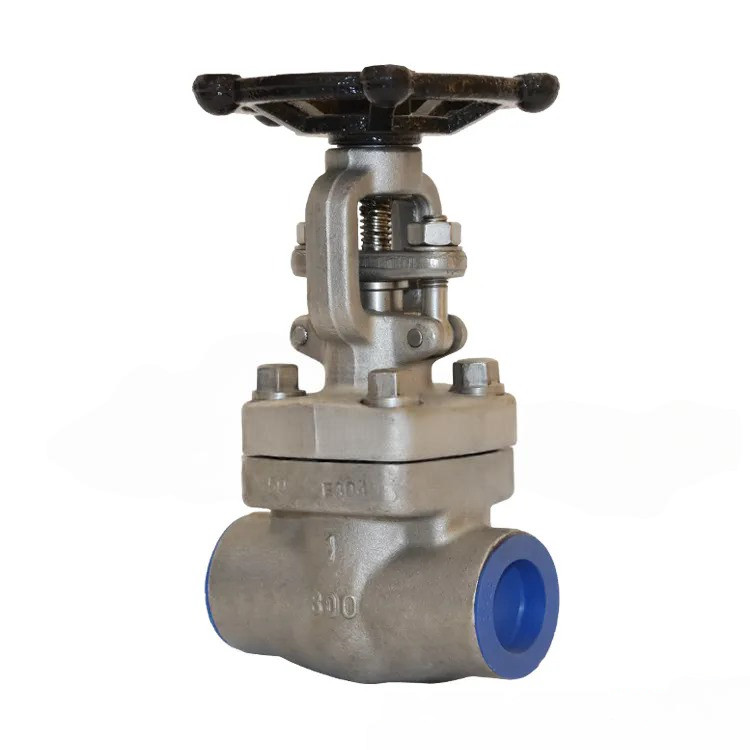

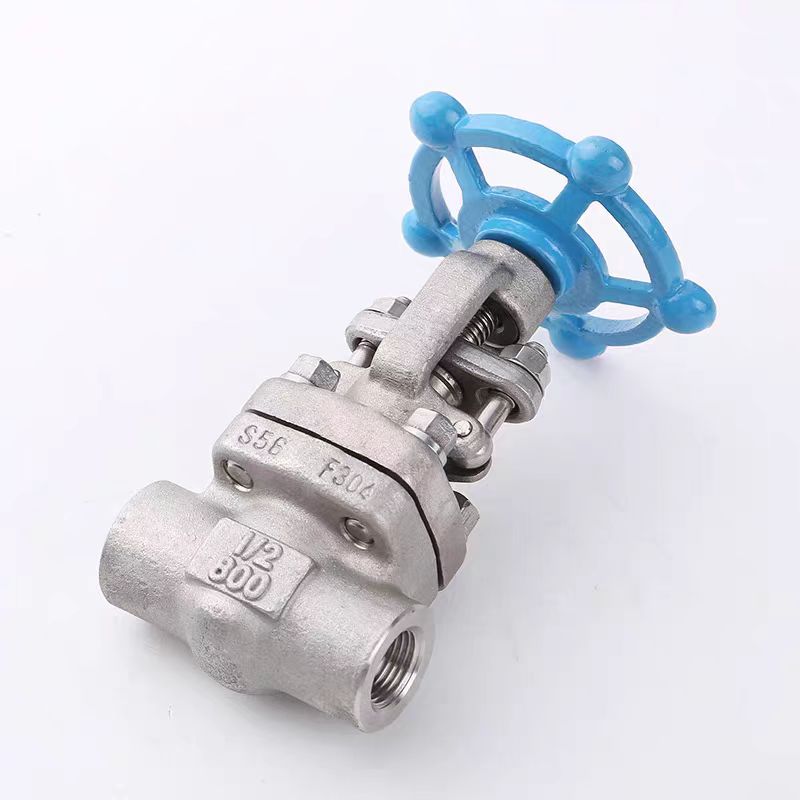

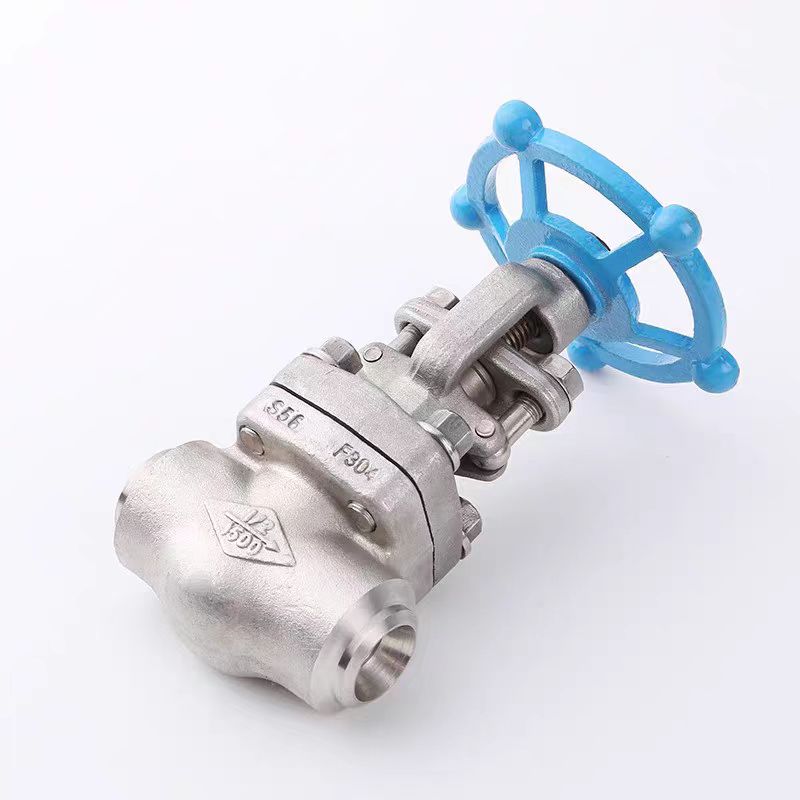

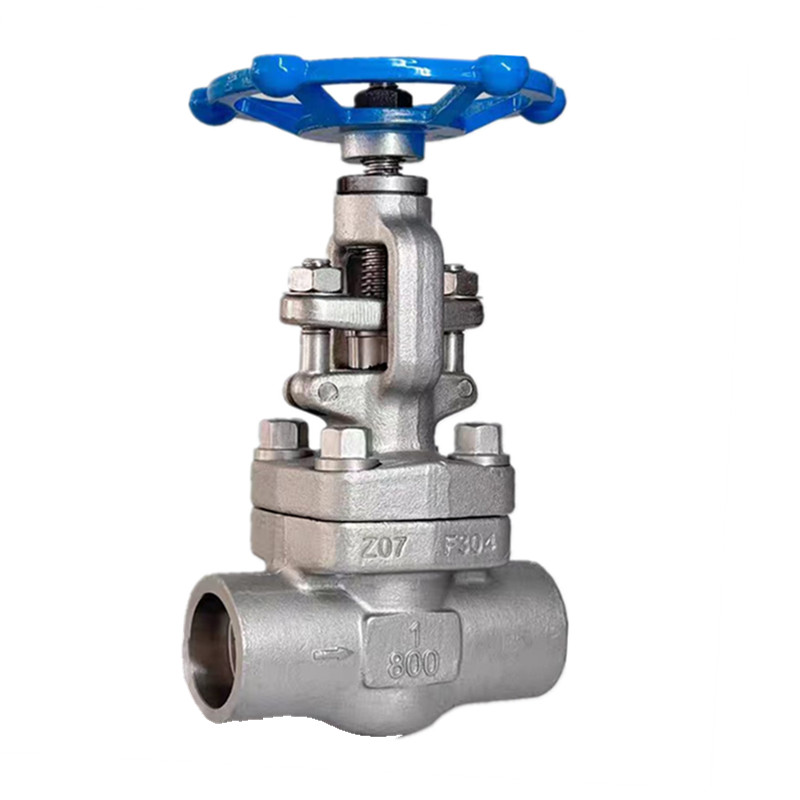

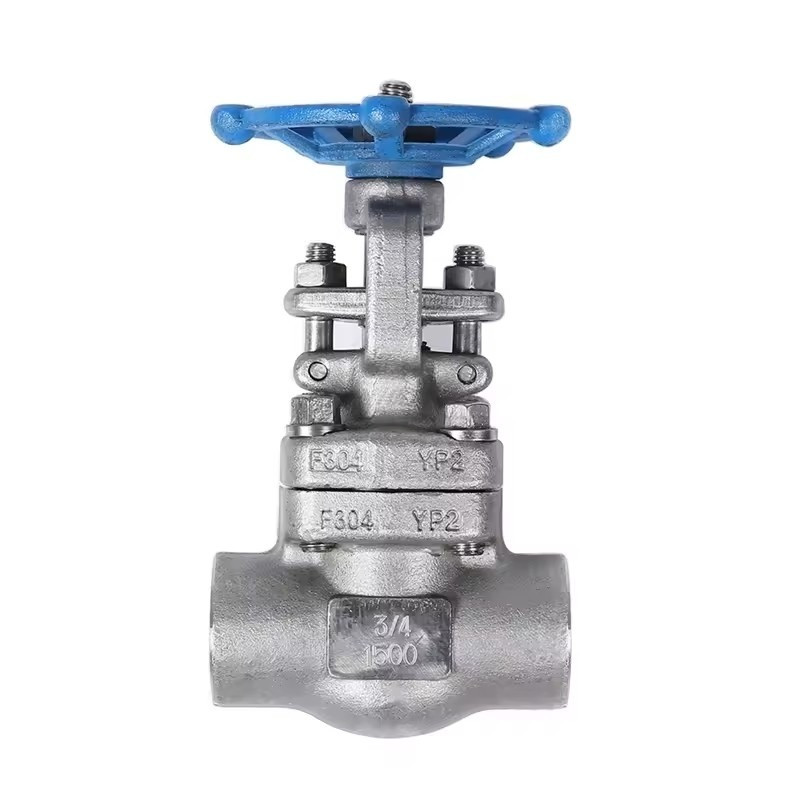

स्टेनलेस स्टील उच्च दबाव जाली गेट वाल्व

चीन में जोएपाई फैक्ट्री में बने स्टेनलेस स्टील उच्च दबाव जाली गेट वाल्व में कॉम्पैक्ट संरचना, उचित डिजाइन, अच्छी वाल्व कठोरता, चिकनी चैनल, कम प्रतिरोध गुणांक है। सीलिंग सतह लंबे समय तक सेवा जीवन के साथ स्टेनलेस स्टील और कठोर मिश्र धातु से बनी है। यह लचीली ग्रेफाइट पैकिंग, विश्वसनीय सीलिंग और आसान और लचीले संचालन का उपयोग करता है। कार्य दबाव 10.0MPa~25.0MPa पर लागू, -46 ℃ से 425 ℃ तक के कार्य तापमान वाले पेट्रोलियम, रसायन, हाइड्रोलिक और थर्मल पावर संयंत्रों में विभिन्न प्रणालियों की पाइपलाइनों पर, लागू मीडिया में नाइट्रिक एसिड, एसिटिक एसिड, पानी, तेल, गैस और कुछ संक्षारक तरल पदार्थ शामिल हैं।

उत्पाद की विशेषताएँ

① विश्वसनीय सीलिंग, उत्कृष्ट प्रदर्शन और सुंदर उपस्थिति के साथ उन्नत घरेलू और अंतरराष्ट्रीय मानकों की आवश्यकताओं को पूरा करता है।
② सीलिंग जोड़ी उन्नत और उचित है, और गेट और वाल्व सीट की सीलिंग सतहें विभिन्न कठोरता के साथ कठोर मिश्र धातु वेल्डिंग से बनी होती हैं। सीलिंग घटक विश्वसनीय हैं, उच्च कठोरता वाले हैं, पहनने-प्रतिरोधी, गर्मी-प्रतिरोधी, संक्षारण-प्रतिरोधी, घर्षण प्रतिरोधी हैं, और लंबे समय तक सेवा जीवन रखते हैं।
③ वाल्व स्टेम में संपीड़न और सतह ड्राइव उपचार किया गया है, जो उत्कृष्ट संक्षारण प्रतिरोध, पहनने के प्रतिरोध और घर्षण प्रतिरोध को प्रदर्शित करता है।
④ विभिन्न तकनीकी और उपयोगकर्ता आवश्यकताओं को पूरा करने के लिए विभिन्न पाइप निकला हुआ किनारा मानकों और निकला हुआ किनारा सीलिंग सतह आकार का उपयोग किया जा सकता है।

तकनीकी मापदंड

उत्पाद मॉडल: Z61H
आकार सीमा: 1/2"(डीएन15) से 2"(डीएन 50)
नाममात्र दबाव: पेंचदार/सॉकेट सिरे/बट-वेल्ड सिरे के लिए 800#/1500#
लागू मीडिया: पानी, तेल, गैस और कुछ संक्षारक तरल पदार्थ

डिज़ाइन मानक: बीएस 5352/एपीआई 602/एएसएमई बी 16.34

निरीक्षण और परीक्षण मानक: बीएस एन आईएसओ 12266 - 1 (बीएस 6755-एल)/एपीआई 598/ आईएसओ 5208

पेंच- एएनएसआई बी 1.20.1 का थ्रेडेड अंत

सॉकेट वेल्ड एंड से एएनएसआई बी 16.11

उभरता हुआ तना

ऑपरेशन: हैंडव्हील

मुख्य भाग मटेरियल

मुख्य आयाम
