जाली गेट वाल्व

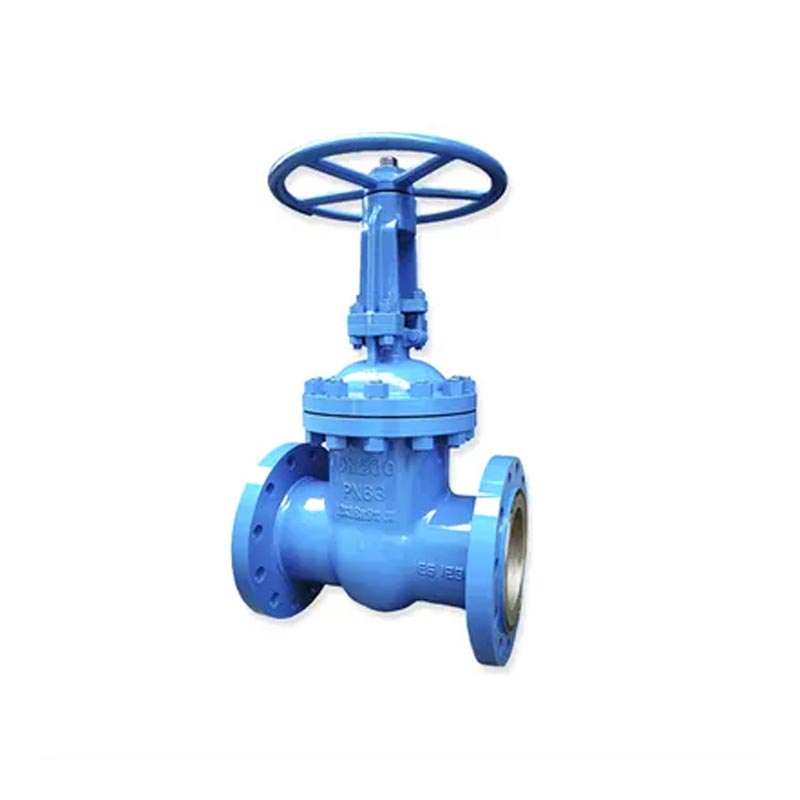

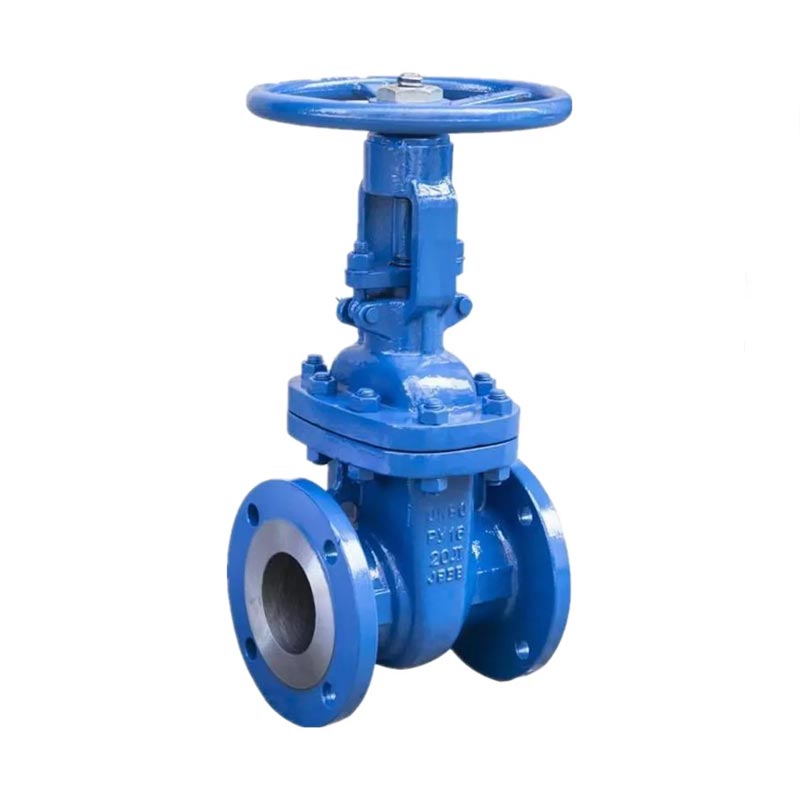

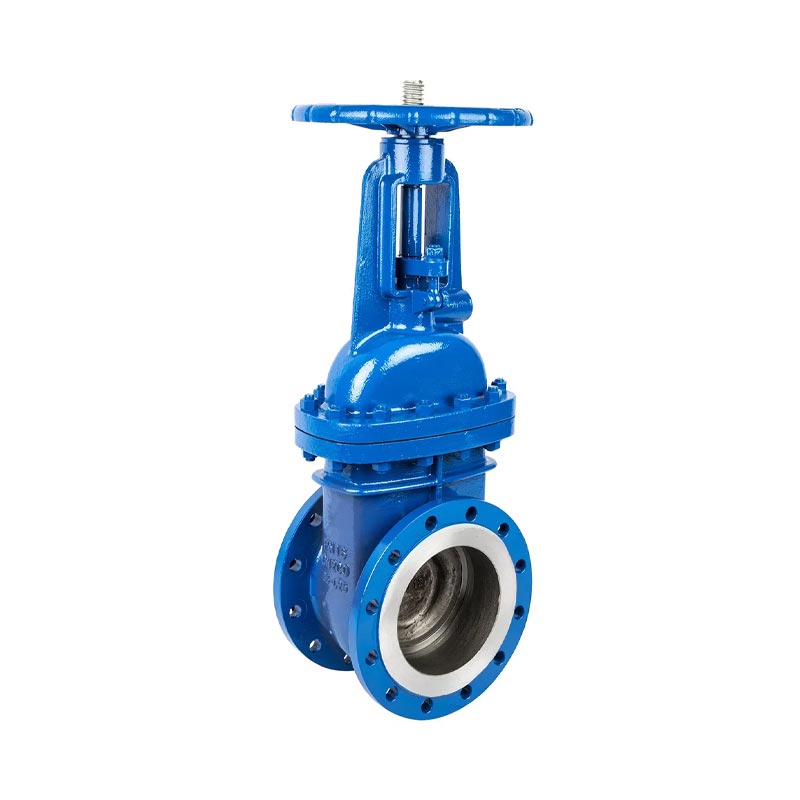

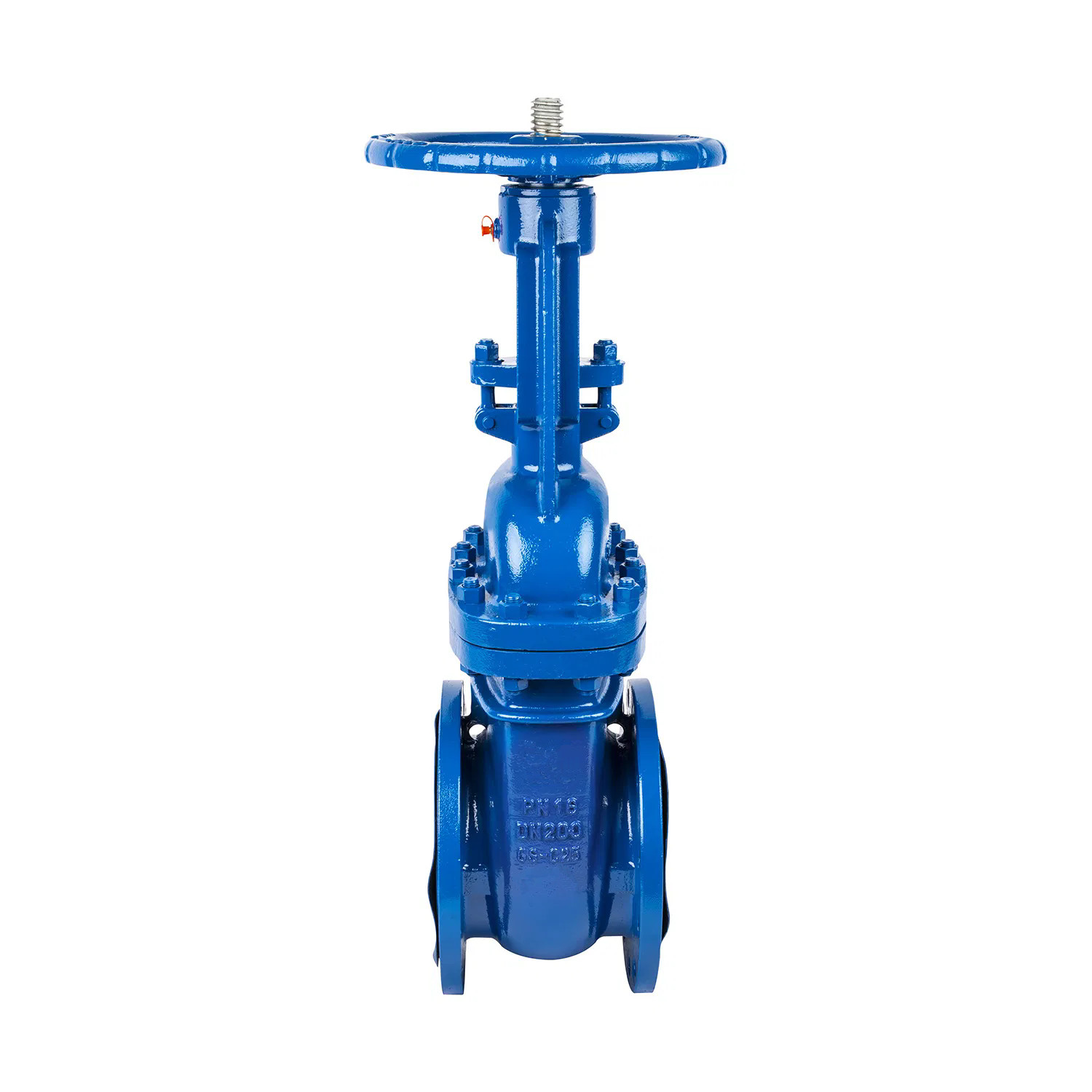

GS-C25 WCB स्टील डिन फ्लैंगेड गेट वाल्व PN16
  • GS-C25 WCB स्टील डिन फ्लैंगेड गेट वाल्व PN16GS-C25 WCB स्टील डिन फ्लैंगेड गेट वाल्व PN16
  • GS-C25 WCB स्टील डिन फ्लैंगेड गेट वाल्व PN16GS-C25 WCB स्टील डिन फ्लैंगेड गेट वाल्व PN16
  • GS-C25 WCB स्टील डिन फ्लैंगेड गेट वाल्व PN16GS-C25 WCB स्टील डिन फ्लैंगेड गेट वाल्व PN16

GS-C25 WCB स्टील डिन फ्लैंगेड गेट वाल्व PN16

Joepai GS-C25 WCB स्टील DIN FLANGED GATE VALVE PN16 एक निकला हुआ अंत औद्योगिक गेट वाल्व है जिसे DIN EN 1984 मानक के अनुसार डिज़ाइन किया गया है। यह उच्च गुणवत्ता वाले GS-C25 या WCB कास्ट स्टील वाल्व बॉडी को अपनाता है, जिसमें मजबूत संरचना और विश्वसनीय सीलिंग है, जो विभिन्न मध्यम और कम दबाव की स्थिति में द्रव नियंत्रण के लिए उपयुक्त है। आमतौर पर पानी, भाप, तेल, प्राकृतिक गैस और हवा जैसे गैर संक्षारक या कमजोर रूप से संक्षारक मीडिया में उपयोग किया जाता है।

Joepai टिकाऊ GS-C25 WCB स्टील डिन फ्लैंगेड गेट वाल्व PN16 कास्ट किए गए कार्बन स्टील से बना है, कास्टिंग एक विनिर्माण प्रक्रिया है जिसमें एक पूर्व-डिज़ाइन किए गए मोल्ड में पिघला हुआ धातु डालना शामिल है और इसे एक वांछित आकार बनाने की अनुमति देता है। दूसरे शब्दों में, यह तरल सामग्री के साथ एक मोल्ड गुहा को भरकर धातु को आकार देने की एक विधि है, जो तब विशिष्ट यांत्रिक गुणों, ज्यामितीय और आयामों के साथ एक तैयार हिस्से में ठंडा और कठोर होता है।

कास्टिंग उच्च आयामी सटीकता के साथ जटिल और जटिल घटकों का उत्पादन कर सकता है, जिससे यह बड़े पैमाने पर उत्पादन के लिए उपयुक्त हो सकता है। यह कई मामलों में व्यापक मशीनिंग की आवश्यकता को समाप्त करता है और आंतरिक गुहाओं या खोखले वर्गों के साथ भागों के निर्माण के लिए अनुमति देता है। जबकि कास्ट पार्ट्स में फोर्जिंग की तुलना में कम यांत्रिक शक्ति हो सकती है, कास्टिंग तकनीकों में प्रगति (जैसे कि निवेश कास्टिंग, डाई कास्टिंग, और सैंड कास्टिंग) ने उनके प्रदर्शन में काफी सुधार किया है, जिससे वे मोटर वाहन, एयरोस्पेस और मशीनरी विनिर्माण जैसे उद्योगों में व्यापक रूप से उपयोग किए जाते हैं।


उत्पाद सुविधा:

GS-C25/ASTM A216 WCB सामग्री, उच्च कास्टिंग गुणवत्ता, उत्कृष्ट संपीड़ित ताकत
दीन निकला हुआ किनारा मानक डिजाइन, यूरोपीय बाजार पाइपलाइन के साथ संगत प्रणाली
गेट गाइड रेल संरचना, चिकनी उद्घाटन और की सटीक मशीनिंग समापन, सटीक स्थिति
सीलिंग अनुकूलनशीलता को बढ़ाने के लिए वैकल्पिक लोचदार वेज गेट
निकला हुआ किनारा अंत कनेक्शन, आसान स्थापना, कम रखरखाव लागत
अच्छा तापमान और दबाव प्रतिरोध, स्थिर और विश्वसनीय संचालन

उत्पाद विनिर्देशन

वस्तु विनिर्देश
नॉमिनल डायामीटर DN50 - DN600 (बड़े आकार का अनुकूलन योग्य)
दाब मूल्यांकन PN16 (वैकल्पिक PN10 / PN25)
निकला हुआ किनारा मानक आपका एन 1092-1
शरीर की सामग्री GS-C25 / WCB
उपजी सामग्री SS410 / 20CR13 / वैकल्पिक स्टेनलेस स्टील
सीट सीलिंग 13CR / STAINLESS STEEL / STELITE (हार्डफैस, वैकल्पिक)
लागू मीडिया पानी, भाप, तेल, हवा, प्राकृतिक गैस, आदि।
परिचालन तापमान -20 ℃ ~ +425 ℃ (सीलिंग सामग्री के आधार पर)
प्रचालन प्रकार हैंडव्हील / गियरबॉक्स / इलेक्ट्रिक / वायवीय
परीक्षण मानकों 12266-1 / एपीआई 598 / जीबी / टी 13927 में

GS-C25 WCB Flanged Gate Valve PN16 DIN

मुख्य भागों और सामग्री

नहीं। नाम का हिस्सा सामग्री
01 शरीर ASTM A216WCB GS-C25, CF8, CF8M
02 सीट की अंगूठी एएसटीएम ए 216+13 सीआर
03 कील एएसटीएम ए 216+13 सीआर
04 तना एएसटीएम ए 276 420 13CR.F304, F316
05 पाल बांधने की रस्सी 304+ग्रेफाइट GS-C25, CF8, CF8M
06 ढक्कन ASTM A216WCB
07 टेक एएसटीएम ए 193 बी 7 ASTM A193-B8
08 कड़े छिलके वाला फल एएसटीएम ए 194 2 एच एएसटीएम ए 194-8
09 गौण एएसटीएम ए 216+13 सीआर
10 टेक एएसटीएम ए 193 बी 7
11 कड़े छिलके वाला फल एएसटीएम ए 194 2 एच
12 घोड़े का अंसबंध ASTM A216WCB
13 पैकिंग सीसा
14 नत्थी करना एएसटीएम ए 276 410 C.S SS304 SS316
15 ग्रंथि एएसटीएम ए 193 बी 7
16 नट एएसटीएम ए 194 2 एच
17 झाड़ी एएसटीएम ए 276 410
18 ग्रंथि ASTM A216WCB
19 सहन करना एएसटीएम ए 29 A105, F304, F316
20 तना नट Zcual10fe3 कांस्य कांस्य, SS304, SS316
21 चिकनानेवाला घन पीतल
22 अखरोट को बनाए रखना सी। एस।
23 हाथ पहिया एएसटीएम ए 47 A105, F304, F316
24 एच.डब्ल्यू। बंद करने वाला नट सी। एस। 25#, SS304, SS316

खान डिमाइसिनो

दबाव (एमपीए): पीएन 1.6 एमपीए
आकार (डीएन) आमने -सामने की लंबाई ऊंचाई (खुला) वजन (किग्रा)
50 150 305 15
65 170 354 17
80 180 402 23
100 190 437 43
125 200 496 51
150 210 541 68
200 230 699 105
250 250 815 176
300 270 914 285
350 290 1189 356
400 310 1350 568
450 330 1680 702
500 350 1907 895
600 390 2050 1045
दबाव (एमपीए): पीएन 2.5 एमपीए
आकार (डीएन) आमने -सामने की लंबाई ऊंचाई (खुला) वजन (किग्रा)
50 150 325 20
65 170 363 30
80 180 415 39
100 190 453 58
125 200 505 80
150 210 556 101
200 230 744 190
250 250 865 290
300 270 948 405
350 290 1269 510
400 310 1450 650
450 330 1680 702
500 350 1907 895
600 390 2050 1045

GS-C25 WCB Flanged Gate Valve PN16 DINGS-C25 WCB Flanged Gate Valve PN16 DIN
