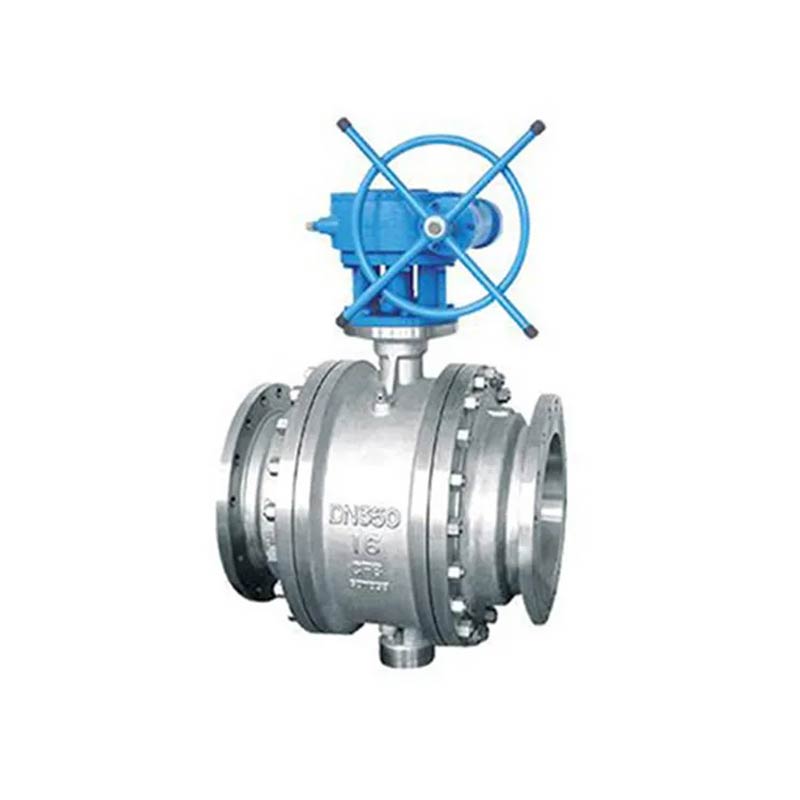

एपीआई 6डी थ्री पीस फिक्स्ड फ्लैंज बॉल वाल्व

एपीआई 6डी थ्री पीस फिक्स्ड फ्लैंज बॉल वाल्व JOEPAI की उन्नत फैक्ट्री द्वारा निर्मित है और एक स्थिर संरचना के साथ डबल फ्लैंज एंड कनेक्शन डिजाइन को अपनाता है। गेंद एक शीर्ष समर्थित निश्चित संरचना है, जो उच्च दबाव वाले वातावरण में तरल पदार्थ के प्रभाव को प्रभावी ढंग से झेल सकती है। इस वाल्व का सीलिंग प्रदर्शन अच्छा है और यह बड़े व्यास, उच्च दबाव या बार-बार संचालन वाले कार्य वातावरण के लिए उपयुक्त है। इसका व्यापक रूप से तेल और गैस परिवहन, शहरी पाइपलाइन नेटवर्क, रासायनिक प्रसंस्करण और बिजली प्रणालियों में उपयोग किया जाता है।

जांच भेजें

उत्पाद वर्णन

JOEPAI वाल्व, जिसकी उत्पत्ति 2003 में API 6D थ्री पीस फिक्स्ड फ्लैंज बॉल वाल्व के निर्माण पर ध्यान केंद्रित करके की गई थी, विभिन्न प्रकार की उच्च गुणवत्ता प्रदान करने के लिए प्रतिबद्ध हैं द्रव नियंत्रण वाल्व जो एएनएसआई जैसे अंतरराष्ट्रीय मानकों का अनुपालन करते हैं, DIN, JIS, आदि। हमारे पास एक व्यापक गुणवत्ता प्रबंधन प्रणाली है ISO 9001 और CE जैसे प्रमाणपत्र प्राप्त किए। हम अनुकूलित का समर्थन करते हैं चित्र, ओईएम ब्रांडिंग और बहुभाषी सेवाएं। हमारे उत्पाद निर्यात किये जाते हैं यूरोप, अमेरिका, मध्य पूर्व और अफ्रीका जैसे विदेशी बाजारों में।

डिज़ाइन मानक:

डिज़ाइन और विनिर्माण विनिर्देश: API6D/BS 5351/ISO 17292/GB 12237
संरचना की लंबाई: API6D/ANSIB16.10/GB 12221
परीक्षण और निरीक्षण: एपीआई6डी/एपीआई 598/जीबी 26480/जीबी 13927/आईएसओ 5208

निष्पादन विनिर्देश:

नाममात्र दबाव: （1.6-10.0）एमपीए，（150-1500）एलबी,10के/20के
शक्ति परीक्षण:पीटी1.5पीएनएमपीए
सील परीक्षण: PT1.1PNMpa
गैस सील परीक्षण: 0.6 एमपीए

फिक्स्ड फ्लैंग्ड बॉल वाल्व को उचित रूप से सुनिश्चित करने के लिए नियमित रखरखाव की आवश्यकता होती है संचालन और इसके जीवनकाल का विस्तार।

निम्नलिखित रखरखाव चरणों की एक सरल व्याख्या है:

संचय को रोकने के लिए वाल्व की बाहरी सतह को नियमित रूप से साफ करें गंदगी और संक्षारक पदार्थों से.
यह सुनिश्चित करने के लिए नियमित रूप से सीलों का निरीक्षण करें कि वे बरकरार हैं और क्षतिग्रस्त नहीं हैं। यदि यदि घिसाव या क्षति पाई जाती है तो उसे तुरंत बदला जाना चाहिए।
सीलिंग प्रदर्शन की गारंटी के लिए नियमित रूप से रिसाव परीक्षण करें वाल्व. यदि कोई रिसाव हो तो उसे तुरंत ठीक किया जाना चाहिए।
यह सुनिश्चित करने के लिए कि इसका लचीला उद्घाटन और है, वाल्व को नियमित रूप से संचालित करें बिना किसी रुकावट के बंद होना। यदि कोई असामान्यताएं हैं, तो होनी चाहिए निरीक्षण एवं मरम्मत किया गया।

API 6D Three Pieces Fixed Flange Ball Valve

भागों की सामग्री

नहीं।	नाम का हिस्सा	सामग्री	नहीं।	नाम का हिस्सा	सामग्री
1	शरीर	डब्ल्यूसीबी/सीएफ8/सीएफ8एम	8	बोनट नट	2 एच
2	ढक्कन	डब्ल्यूसीबी/सीएफ8/सीएफ8एम	9	पैकिंग	लचीला ग्रेफाइट
3	गेंद	420+एचएफ/304+एचएफ/316+एचएफ	10	पैकिंग ग्रंथि	डब्ल्यूसीबी/304/316
4	तना	420/304/316	11	पैकिंग बोल्ट	बी 7
5	सीट	420/304/316	12	positioner	डब्ल्यूसीबी/304/316
6	पाल बांधने की रस्सी	सी+ए105	13	सँभालना	डब्ल्यूसीबी
7	बोनट बोल्ट	बी 7

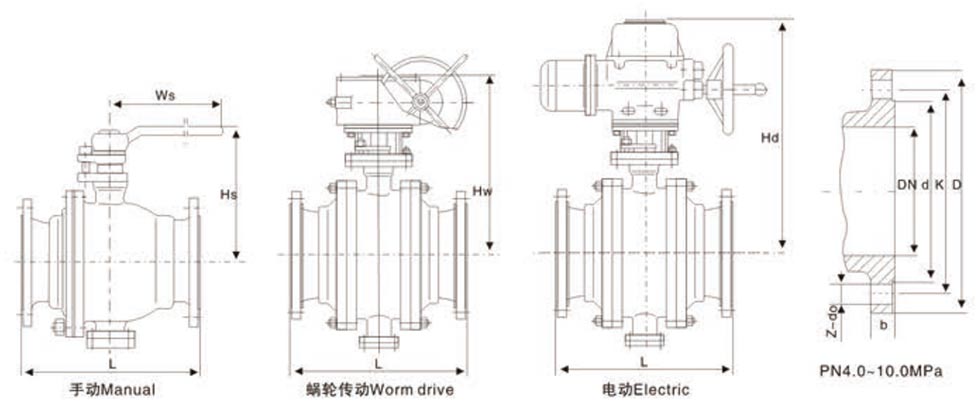

DIMENSIONS

पीएन	डीएन	L	D	K	d	b	z-d0	कैसे	एच.डी
1.6 एमपीए	150	394	285	240	210	24	8-23	470	540
	200	457	340	295	265	26	12-23	520	580
	250	533	405	355	320	30	12-25	610	640
	300	610	460	410	375	30	12-25	650	690
	350	686	520	470	435	34	16-25	740	785
	400	762	580	525	485	36	16-30	795	830
	450	864	640	585	545	40	20-30	860	910
	500	914	715	650	608	44	20-34	945	990
	600	1067	840	770	718	48	20-41	1040	1090
	700	1245	910	840	788	50	24-41	1150	1210
	800	1372	1025	950	898	52	24-41	1280	1340
	900	1524	1125	1050	998	54	28-41	1430	1510
	1000	1753	1255	1170	1110	56	28-48	1580	1640
	1200	2032	1485	1390	1325	58	32-54	1810	1910
	1400	2300	1685	1590	1525	60	36-54	2010	2115
2.5एमपीए	150	403	300	250	218	30	8-25	470	555
	200	502	360	310	278	34	12-25	540	595
	250	568	425	370	332	36	12-30	630	655
	300	648	485	430	390	40	16-30	650	705
	350	762	555	490	448	44	16-34	740	795
	400	838	620	550	505	45	16-34	795	830
	450	914	670	600	555	50	20-34	860	910
	500	991	730	660	610	52	20-41	945	990
	600	1143	845	770	718	56	20-41	1040	1090
	700	1346	960	875	815	60	24-48	1150	1210
	800	1524	1085	990	930	64	24-48	1305	1340
	900	1727	1185	1090	1025	66	28-54	1505	1600
	1000	1880	1320	1210	1140	68	28-58	1615	1705
	1200	2184	1520	1420	1350	72	32-58	1925	2035
	1400	2300	1755	1640	1560	78	36-65	2110	2185
4.0 एमपीए	150	403	300	250	218	30	8-25	485	590
	200	502	375	320	282	38	12-30	580	640
	250	568	450	385	345	42	12-34	665	680
	300	648	515	450	408	46	16-34	760	810
	350	762	580	510	465	52	16-41	820	890
	400	838	660	585	535	58	20-41	860	940
	450	914	685	610	560	60	20-48	930	1010
	500	991	755	670	612	62	20-48	980	1130
	600	1143	890	795	730	62	20-54	1040	1090
	700	1346	995	900	835	68	24-54	1150	1210
	800	1524	1140	1030	960	76	24-58	1305	1340
	900	1727	1270	1168	1022	105	32-54	1505	1600
	1000	1880	1238	1256	1086	114	32-44	1615	1705
	1200	2184	1467	1372	1302	133	32-51	1925	2035
	1400		1708	1600	1518	154	28-60	2110	2185
6.4सी	150	495	345	280	240	38	8-34	485	590
	200	597	405	345	300	44	12-34	580	650
	250	673	470	400	352	48	12-41	665	720
	300	762	530	460	412	54	16-41	760	840
	350	826	600	525	475	60	16-41	820	930
	400	902	670	585	525	66	16-48	870	990
	500	1054	800	705	640	70	20-54	995	1150
	600	1232	930	820	750	76	20-58	1100	1180
	700	1397	1035	940	800	95	28-51	1180	1230
	800	1651	1149	1054	914	108	28-54	1345	1385
	900	1880	1270	1168	1022	114	32-54	1550	1655
	1000	1981	1270	1175	1092	133	32-51	1675	1745
	1200	2311	1511	1403	1308	152	28-60	1945	2075
