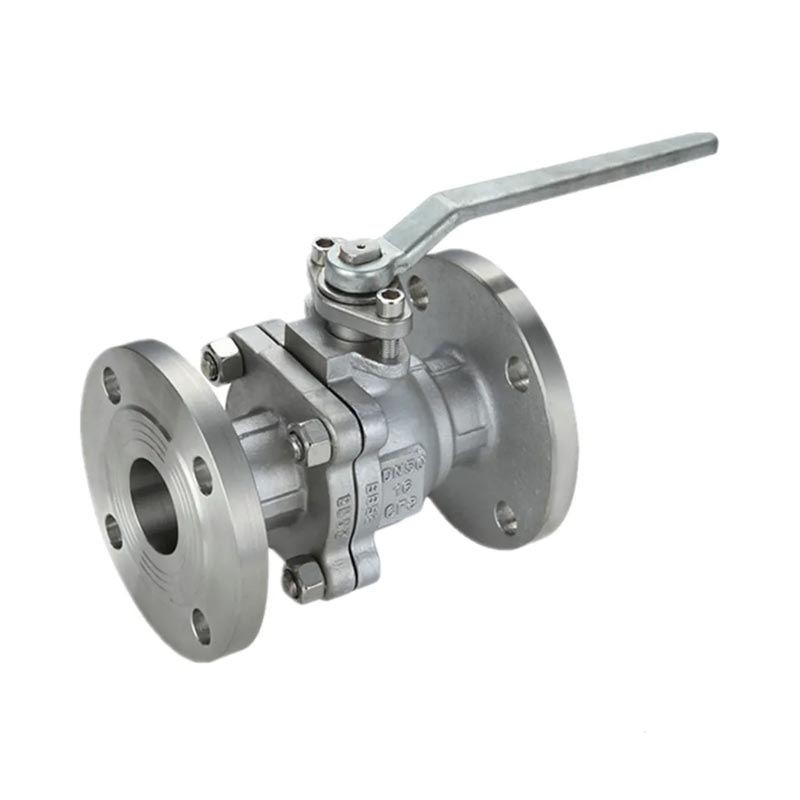

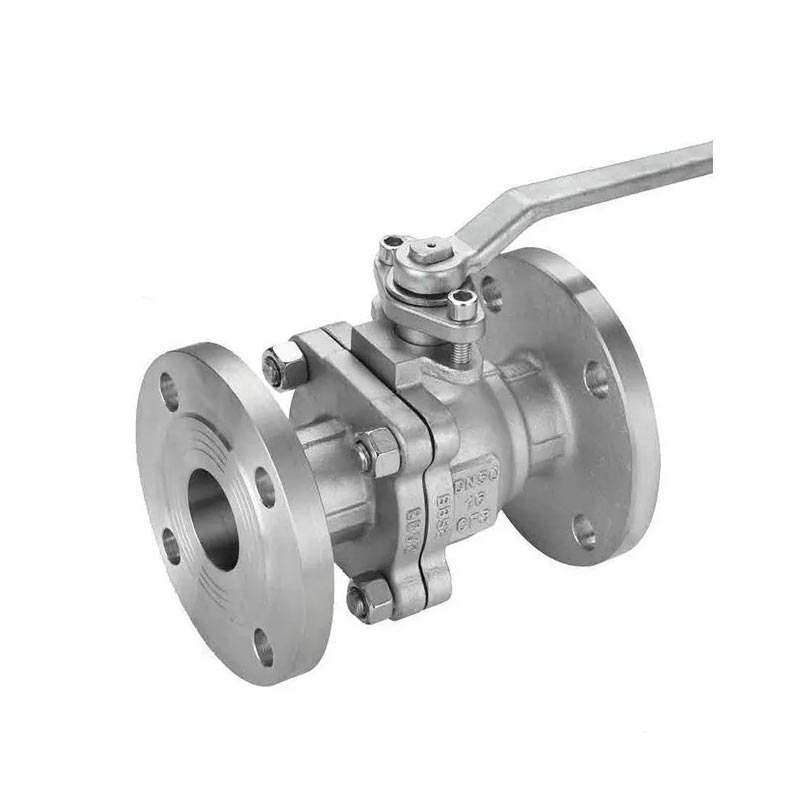

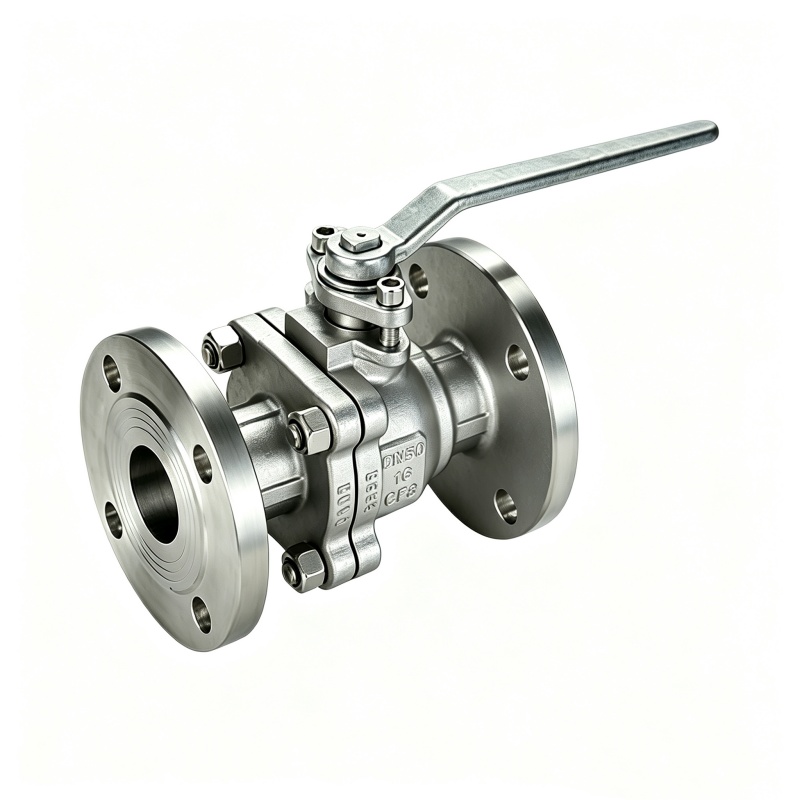

जीबी स्टैनर्ड 2पीसी फ़्लैंग्ड स्टेनलेस स्टील बॉल वाल्व पीएन16 एक कॉम्पैक्ट, उच्च-प्रदर्शन प्रवाह नियंत्रण समाधान है जो मांग वाले औद्योगिक वातावरण में विश्वसनीय शट-ऑफ और विनियमन के लिए डिज़ाइन किया गया है। चीनी जीबी मानकों के अनुसार निर्मित, इस वाल्व में दो-टुकड़ा बॉडी निर्माण और एक फ्लोटिंग बॉल डिज़ाइन है, जो उत्कृष्ट सीलिंग प्रदर्शन, कम टॉर्क ऑपरेशन और लंबी सेवा जीवन प्रदान करता है। इसके पूर्ण स्टेनलेस स्टील गीले भागों और नरम-सीट सीलिंग सिस्टम के साथ, यह पानी और प्राकृतिक गैस से लेकर आक्रामक रसायनों तक मीडिया की एक विस्तृत श्रृंखला में उत्कृष्ट संक्षारण प्रतिरोध और बबल-टाइट शट-ऑफ प्रदान करता है।
डिज़ाइन मानक: जीबी/टी 12237-2021
परीक्षण मानक: जीबी/टी 13927-2008/एचजी/टी 20236-2021
आमने-सामने आयाम: जीबी/टी 12221-2005
निकला हुआ किनारा अंत मानक: जेबी/टी 79.1-1994, एचजी/टी 20592-2009
दबाव वर्ग: पीएन16, पीएन25, पीएन40, पीएन63, पीएन100
✅ प्रवाह प्रतिरोध को कम करने के लिए पूर्ण पोर्ट डिज़ाइन
✅ ब्लोआउट-प्रूफ स्टेम संरचना, उच्च दबाव में सुरक्षित
✅ एंटी-थेफ्ट लॉकिंग डिवाइस के साथ मैनुअल हैंडल
✅ चिकनी सतह और स्थिर प्रदर्शन के लिए निवेश कास्टिंग बॉडी
कार्बन स्टील: WCB (DIN1.0619)
एसएस304/1.4308
एसएस316/1.4408
1.अल्ट्रा-लो फ्लो प्रतिरोध के साथ पूर्ण पोर्ट डिज़ाइन:पूर्ण बंदरगाह संरचना को अपनाता है, पाइपलाइन परिसंचरण के दौरान द्रव प्रवाह हानि को कम करता है, पानी, तेल और गैस के उच्च प्रवाह द्रव संचरण के लिए उपयुक्त है।
2.शून्य रिसाव प्रदर्शन के साथ दोहरी दिशा सीलिंग:अनुकूलित सीलिंग संरचना सख्त औद्योगिक द्रव अलगाव आवश्यकताओं को पूरा करने के लिए रेटेड दबाव के तहत शून्य रिसाव को प्राप्त करते हुए, विश्वसनीय द्विदिश तंग शट-ऑफ का एहसास कराती है।
3.उच्च दबाव सुरक्षा के लिए ब्लोआउट-प्रूफ स्टेम संरचना:स्टेम हेड पर उत्तल स्टेप से सुसज्जित बॉटम-माउंटेड वाल्व स्टेम, आंतरिक माध्यम दबाव के तहत स्टेम इजेक्शन को प्रभावी ढंग से रोकता है, कठोर कामकाजी परिस्थितियों में ऑपरेशन सुरक्षा में काफी सुधार करता है।
4.सुविधाजनक संचालन के लिए लॉक करने योग्य मैनुअल लीवर:लॉकिंग डिवाइस के साथ मैनुअल ऑपरेटिंग हैंडल से मेल खाते हुए, ऑपरेटर आकस्मिक गलत संचालन से बचने के लिए वाल्व को पूरी तरह से खुली या पूरी तरह से बंद स्थिति में लॉक कर सकते हैं।
5.सटीक निवेश कास्टिंग वाल्व बॉडी:वाल्व बॉडी का निर्माण निवेश कास्टिंग प्रक्रिया द्वारा किया जाता है, जिसमें चिकनी आंतरिक गुहा, समान दीवार की मोटाई, स्थिर संरचना और उत्कृष्ट संक्षारण प्रतिरोध होता है।
6.मानक फ़्लैंग्ड कनेक्शन, आसान स्थापना और रखरखाव:राष्ट्रीय मानक निकला हुआ किनारा कनेक्शन के अनुरूप, हल्के समग्र संरचना, कम स्थापना स्थान घेरता है; सरल डिस्सेम्बली संरचना सुविधाजनक दैनिक निरीक्षण और रखरखाव लाती है।
|

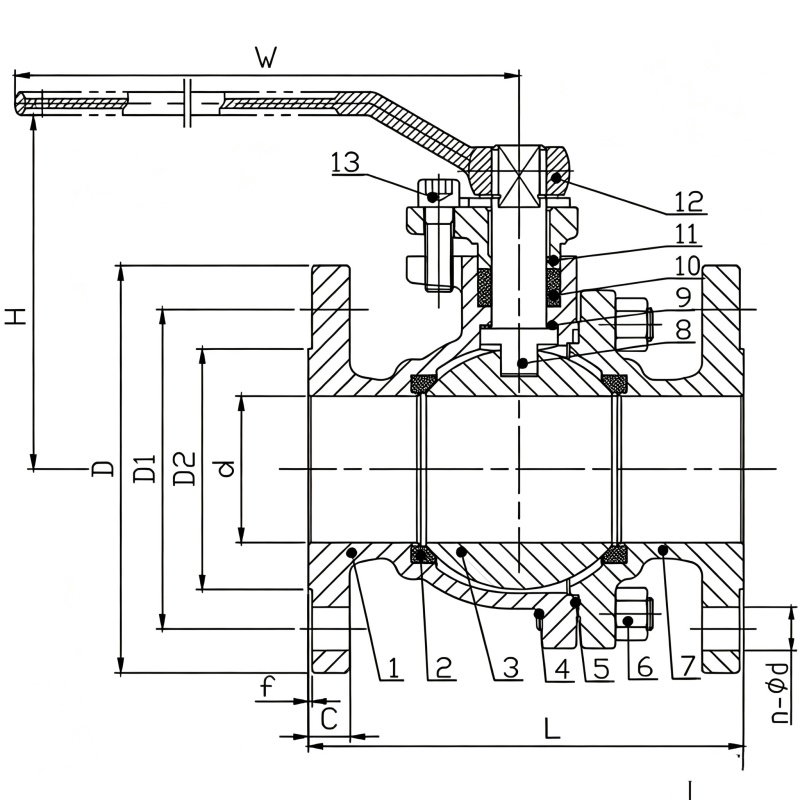

नहीं।
|
नाम का हिस्सा
|
सामग्री
|
नहीं।
|
नाम का हिस्सा
|
सामग्री
|
|
1
|
शरीर
|
डब्ल्यूसीबी/सीएफ8/सीएफ8एम
|
8
|
तना
|
F304/F316
|
|
2
|
सीट
|
पीटीएफई/आरपीटीएफई/पीपीएल
|
9
|
जोर से धोनेवाला
|
पीटीएफई
|
|
3
|
गेंद
|
एसएस304/एसएस316
|
10
|
पैकिंग
|
पीटीएफई
|
|
4
|
पेंच
|
बी8
|
11
|
ग्रंथि
|
CF8
|
|
5
|
पाल बांधने की रस्सी
|
पीटीएफई
|
12
|
सँभालना
|
एसएस
|
|
6
|
कड़े छिलके वाला फल
|
8
|
13
|
हेक्स सॉकेट पेंच
|
8
|
|
7
|
ढक्कन
|
डब्ल्यूसीबी/सीएफ8/सीएफ8एम
|
16
|
|
|
|
डीएन
|
d
|
L
|
H
|
D
|
डी1
|
डी2
|
C
|
f
|
सिर हिलाकर सहमति देना
|
|
15
|
15
|
130
|
85
|
95
|
65
|
45
|
14
|
2
|
4-Ø14
|
|
20
|
20
|
130
|
89
|
105
|
75
|
55
|
14
|
2
|
4-Ø14
|
|
25
|
25
|
140
|
91
|
115
|
85
|
65
|
14
|
2
|
4-Ø14
|
|
32
|
32
|
165
|
104.5
|
135
|
100
|
75
|
16
|
2
|
4-Ø18
|
|
40
|
40
|
165
|
118
|
145
|
110
|
85
|
16
|
3
|
4-Ø18
|
|
50
|
50
|
203
|
125
|
160
|
125
|
100
|
18
|
3
|
4-Ø18
|
|
65
|
65
|
222
|
147
|
180
|
145
|
120
|
18
|
3
|
4-Ø18
|
|
80
|
80
|
241
|
166
|
195
|
160
|
135
|
20
|
3
|
8-Ø18
|
|
100
|
100
|
305
|
189
|
215
|
180
|
155
|
20
|
3
|
8-Ø18
|
|
125
|
125
|
356
|
110
|
245
|
210
|
185
|
22
|
3
|
8-Ø18
|
|
150
|
150
|
394
|
131
|
280
|
240
|
210
|
24
|
3
|
8-Ø20
|
|
200
|
200
|
457
|
152
|
340
|
295
|
265
|
26
|
3
|
12-Ø20
|
ए: मानक आकार डीएन15-डीएन100 (डब्ल्यूसीबी/304/316): 15-25 कार्य दिवस। बड़े आकार और कस्टम विशिष्टताएँ: 30-40 दिन। अनुरोध पर त्वरित ऑर्डर उपलब्ध हैं।
उत्तर: हां, प्रदर्शन परीक्षण के लिए प्रतिस्पर्धी मूल्य के साथ 1-5 पीसी नमूने।
ए: मानक वाल्वों के लिए कोई सख्त MOQ नहीं, 1 पीसी परीक्षण आदेश स्वीकार करें। अनुकूलित आइटम लागत दक्षता के लिए 10 पीसी का सुझाव देते हैं।
उत्तर: विनिर्माण दोषों के खिलाफ 12 महीने की वारंटी, मुफ्त स्पेयर पार्ट्स और मरम्मत सहायता। आजीवन निःशुल्क तकनीकी मार्गदर्शन।
