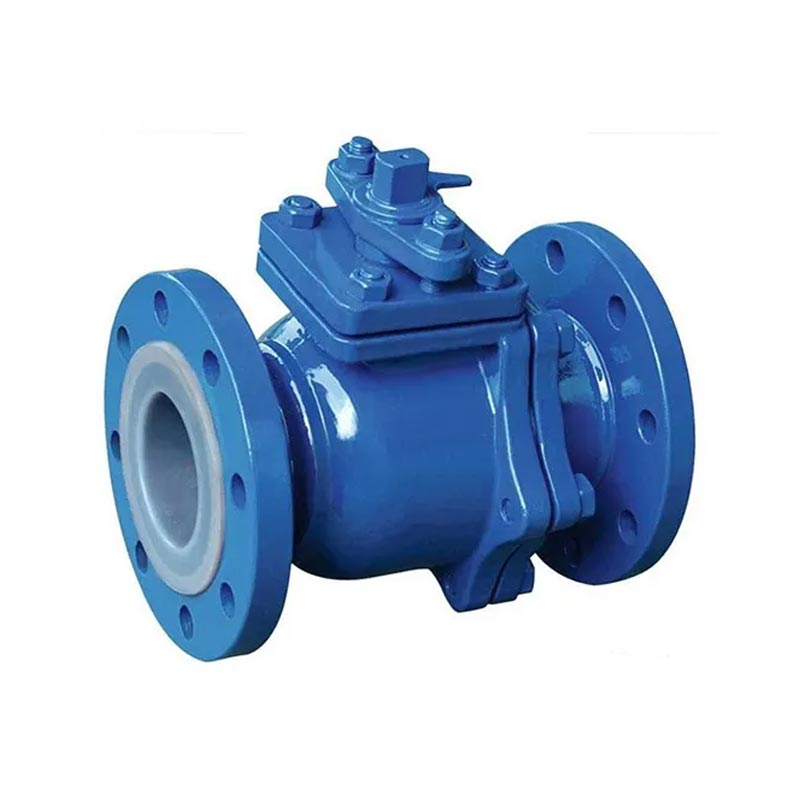

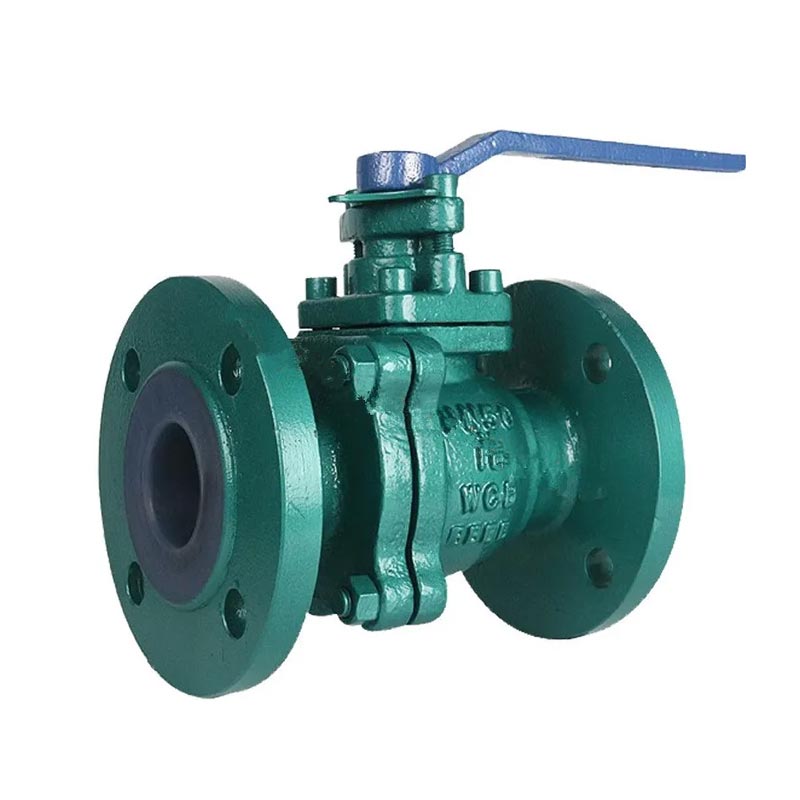

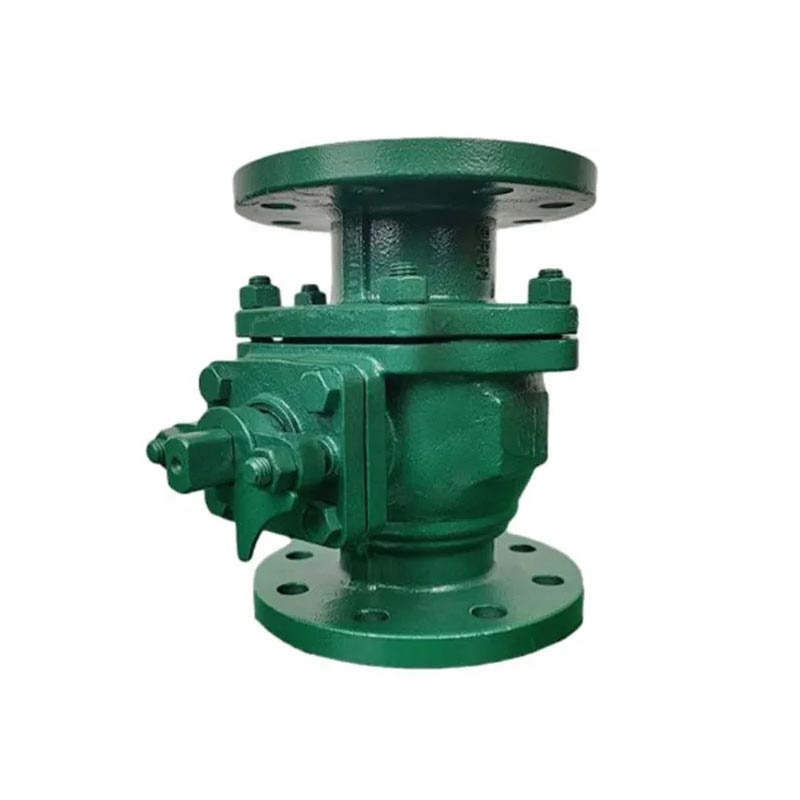

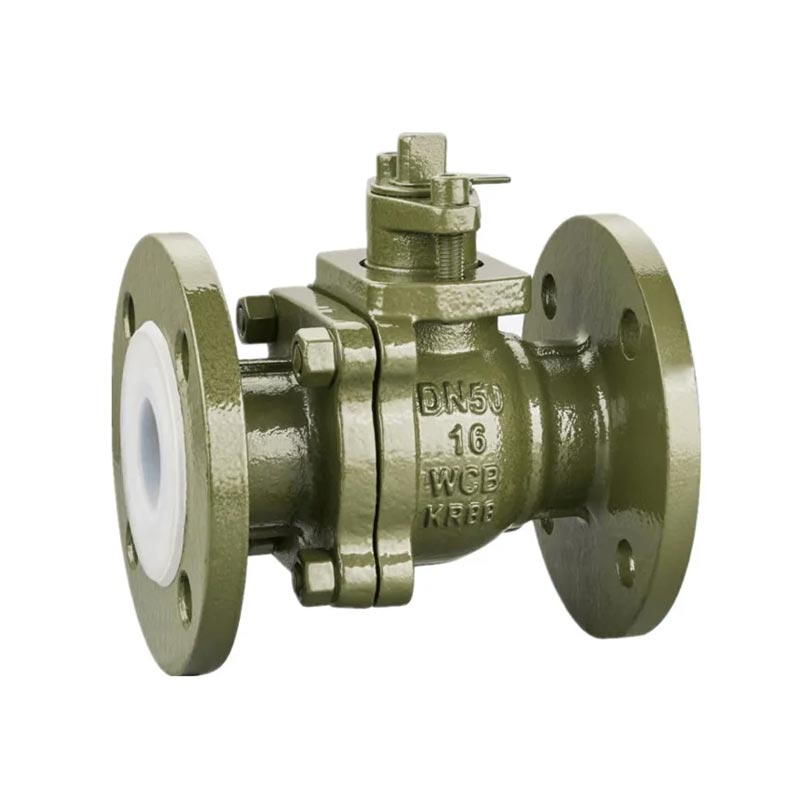

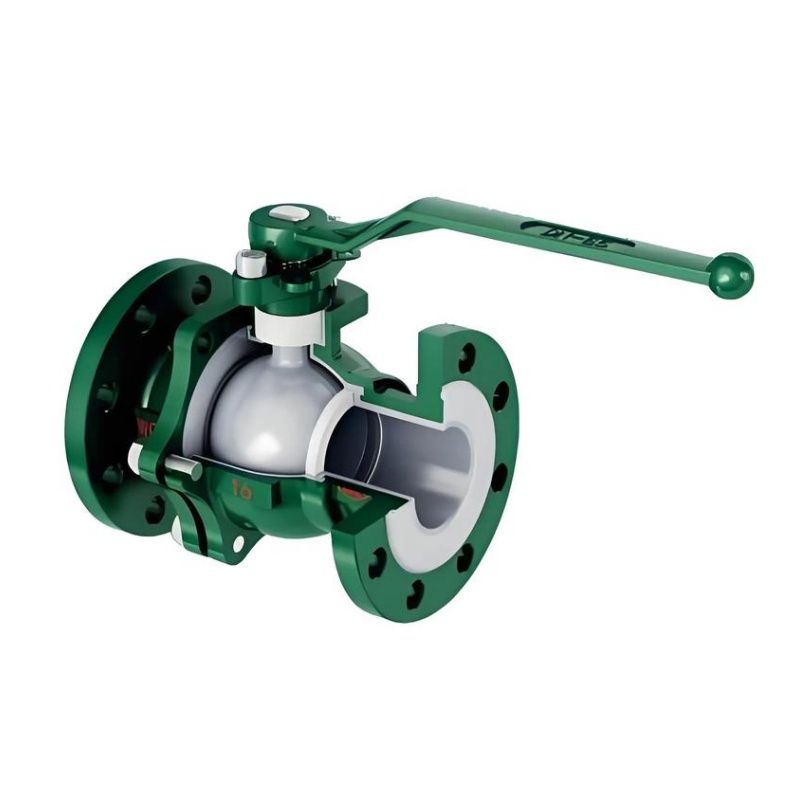

JOEPAI फ्लोरीन लाइन्ड फ्लैंज बॉल वाल्व एक संक्षारण प्रतिरोधी शट-ऑफ वाल्व है जो व्यापक रूप से रासायनिक, पर्यावरण संरक्षण, पेट्रोकेमिकल, फार्मास्युटिकल, इलेक्ट्रोप्लेटिंग और गलाने वाले उद्योगों में उपयोग किया जाता है। एक पूर्ण बोर संरचना डिजाइन को अपनाते हुए और पीटीएफई, एफईपी या पीएफए सामग्री के साथ पंक्तिबद्ध, यह वाल्व बॉडी धातु पर मजबूत संक्षारक मीडिया के क्षरण को कुशलता से रोक सकता है, और हाइड्रोफ्लोरोइक एसिड, एक्वा रेजिया, केंद्रित नाइट्रिक एसिड और मजबूत क्षार जैसी चरम कामकाजी परिस्थितियों में दीर्घकालिक सीलिंग और संचालन को बनाए रख सकता है। धातु बॉडी और गैर-धातु विरोधी जंग अस्तर की समग्र संरचना संक्षारक परिस्थितियों में विफल होने वाले सामान्य धातु वाल्वों के सामान्य उद्योग दर्द बिंदु को हल करती है। पूर्ण बोर डिज़ाइन कम-व्यास वाले मृत क्षेत्रों को समाप्त कर देता है, जिसके परिणामस्वरूप समान आकार की तुलना में बहुत कम द्रव प्रतिरोध होता हैग्लोब वाल्वऔरजांच कपाट, जबकि पूरी तरह से पंक्तिबद्ध गेंद बंद होने पर शून्य-रिसाव प्रदर्शन प्राप्त करने के लिए सीट के साथ एक सटीक सीलिंग जोड़ी बनाती है। इंटीग्रल कंप्रेशन लाइनिंग प्रक्रिया का उपयोग करके निर्मित, फ्लोरोप्लास्टिक लाइनिंग कार्बन स्टील वाल्व बॉडी से कसकर बंधी होती है, जो लंबी अवधि की सेवा में भी छीलने या उभार को रोकती है। कम घर्षण वाली आंतरिक परत ऑपरेशन के दौरान मध्यम रुकावट या जाम होने से भी बचाती है, जिससे उन अनुप्रयोगों में स्थिर प्रदर्शन सुनिश्चित होता है जिनके लिए अत्यधिक उच्च स्तर के संक्षारण नियंत्रण की आवश्यकता होती है।
1. वास्तविक संक्षारण प्रतिरोध तंत्र: मीडिया से धातु का भौतिक अलगाव; कम पारगम्यता संक्षारण की शुरुआत में काफी देरी करती है; मिश्रित एसिड, अपशिष्ट एसिड, वैकल्पिक मीडिया के लिए उपयुक्त
2. एसिड/क्षार चक्र में सील की धीमी गिरावट: 10,000 एसिड/क्षार चक्र के बाद, रिसाव ≤ 50 पीपीएम (आईएसओ 5208 दर ए)
3. पूर्ण बोर का वास्तविक मूल्य: क्रिस्टलीकरण, पॉलीमराइज़्ड, ठोस-युक्त या उच्च-चिपचिपापन मीडिया के लिए डिज़ाइन किया गया; रुकावट को रोकता है, सफाई को कम करता है, दौरे के जोखिम को कम करता है
आमने-सामने: जीबी/टी12221-1989
निकला हुआ किनारा अंत आयाम: GB/T9113.1-2000
डिज़ाइन: जीबी/टी12237-1989
परीक्षण: जीबी/टी13927-1992
पूर्ण पोर्ट, ISO5211 डायरेक्ट माउंटिंग पैड
ब्लोआउट-प्रूफ़ स्टेम डिज़ाइन
लीवर संचालन/लॉकिंग डिवाइस
निवेश कास्टिंग निकाय
सामग्री मानक: S45C/ASTM A216 GR-WCB/DIN1.00619
एसएस316/एएसटीएम ए351 जीआर-सीएफ8एम/डीआईएन1.4408
एसएस304/एएसटीएम ए351 जीआर-सीएफ8/डीआईएन1.4308
| नहीं। | नाम का हिस्सा | कच्चा लोहा | कार्बन स्टील | स्टेनलेस स्टील | अल्ट्रा-लो कार्बन स्टेनलेस स्टील | ||
| Z | C | P | R | पी एल | आर एल | ||
| 1 | शरीर, टोपी | HT250 | डब्ल्यूसीबी | CF8 | सीएफ8एम | CF3 | सीएफ3एम |
| 2 | गेंद | डब्ल्यूसीबी | डब्ल्यूसीबी | CF8 | सीएफ8एम | CF3 | सीएफ3एम |
| 3 | लाइनर/सीट | पीएफए, पीटीएफई, एफईपी | |||||
| 4 | पैकिंग ग्रंथि | HT250 | डब्ल्यूसीबी | CF8 | सीएफ8एम | CF3 | सीएफ3एम |
| 5 | पैकिंग | पीटीएफई(F4) | |||||
| 6 | पेंच | 35 | 35 | 1Cr17Ni2 | 1Cr17Ni2 | 1Cr18Ni9 | 1Cr18Ni9 |
| 7 | कड़े छिलके वाला फल | 45 | 45 | 0Cr18Ni9 | 0Cr18Ni9 | 0Cr18Ni9 | 0Cr18Ni9 |
| 8 | सँभालना | डब्ल्यूसीबी | डब्ल्यूसीसी | डब्ल्यूसीसी | डब्ल्यूसीसी | डब्ल्यूसीसी | डब्ल्यूसीसी |
लाइनर सामग्री: सामान्य मजबूत एसिड के लिए एफईपी; उच्च तापमान केंद्रित एसिड के लिए पीएफए; व्यापक रासायनिक अनुकूलता और उच्च शुद्धता आवश्यकताओं के लिए PTFE।
वैक्यूम उपयुक्तता: "हाँ" का अर्थ नकारात्मक दबाव प्रक्रियाओं के लिए उपयुक्त है
निकला हुआ किनारा मानक: आपकी पाइपलाइन से मेल खाना चाहिए (एचजी / जीबी / एएनएसआई / डीआईएन)
| नॉमिनल डायामीटर | मानक आयाम/मिमी | संदर्भ/मिमी | |||||||||
| डीएन/मिमी | एनपीएस/इंच | L | D | डी1 | डी2 | f | b | Z-Фd | डी0 | H | डब्ल्यू/किलो |
| पीएन10 | |||||||||||
| 15 | 1/2" | 140 | 95 | 65 | 45 | 2 | 16 | 4-Ф14 | 120 | 80 | 3.5 |
| 20 | 3/4" | 140 | 105 | 75 | 55 | 2 | 18 | 4-Ф14 | 140 | 90 | 4 |
| 25 | 1" | 150 | 115 | 85 | 65 | 2 | 18 | 4-Ф14 | 160 | 100 | 4.5 |
| 32 | 1 1/4" | 165 | 140 | 100 | 78 | 2 | 18 | 4-Ф18 | 160 | 110 | 6.5 |
| 40 | 1 1/2" | 180 | 150 | 110 | 85 | 2 | 18 | 4-Ф18 | 200 | 120 | 8 |
| 50 | 2" | 200 | 165 | 125 | 100 | 3 | 18 | 4-Ф18 | 250 | 135 | 10 |
| 65 | 2 1/2" | 220 | 185 | 145 | 120 | 3 | 18 | 8-Ф18 | 300 | 145 | 15 |
| 80 | 3" | 250 | 200 | 160 | 135 | 3 | 20 | 8-Ф18 | 350 | 185 | 20 |
| 100 | 4" | 280 | 220 | 180 | 155 | 3 | 20 | 8-Ф18 | 240 | 195 | 25 |
| 125 | 5" | 320 | 250 | 210 | 185 | 3 | 22 | 8-Ф18 | 500 | 210 | 38 |
| 150 | 6" | 360 | 285 | 240 | 210 | 3 | 22 | 8-Ф22 | 200 | 450 | 55 |
| 200 | 8" | 400 | 340 | 295 | 265 | 3 | 24 | 8-Ф22 | 240 | 490 | 93 |
| 250 | 10" | 450 | 395 | 350 | 320 | 3 | 26 | 12-Ф22 | 240 | 550 | 150 |
| 300 | 12" | 610 | 445 | 400 | 368 | 4 | 26 | 12-Ф22 | 320 | 600 | 320 |
| 350 | 14" | 686 | 505 | 460 | 428 | 4 | 26 | 16-Ф22 | 320 | 675 | 400 |
| 400 | 16" | 762 | 565 | 515 | 482 | 4 | 26 | 16-Ф26 | 360 | 780 | 500 |
| पीएन16 | |||||||||||
| 15 | 1/2" | 140 | 95 | 65 | 45 | 2 | 16 | 4-Ф14 | 120 | 80 | 3.5 |
| 20 | 3/4" | 140 | 105 | 75 | 55 | 2 | 18 | 4-Ф14 | 140 | 90 | 4 |
| 25 | 1" | 150 | 115 | 85 | 65 | 2 | 18 | 4-Ф14 | 160 | 100 | 4.5 |
| 32 | 1 1/4" | 165 | 140 | 100 | 78 | 2 | 18 | 4-Ф18 | 160 | 110 | 6.5 |
| 40 | 1 1/2" | 180 | 150 | 110 | 85 | 2 | 18 | 4-Ф18 | 200 | 120 | 8 |
| 50 | 2" | 200 | 165 | 125 | 100 | 3 | 18 | 4-Ф18 | 250 | 135 | 10 |
| 65 | 2 1/2" | 220 | 185 | 145 | 120 | 3 | 18 | 8-Ф18 | 300 | 145 | 15 |
| 80 | 3" | 250 | 200 | 160 | 135 | 3 | 20 | 8-Ф18 | 350 | 185 | 20 |
| 100 | 4" | 280 | 220 | 180 | 155 | 3 | 20 | 8-Ф18 | 240 | 195 | 25 |
| 125 | 5" | 320 | 250 | 210 | 185 | 3 | 22 | 8-Ф18 | 500 | 210 | 38 |
| 150 | 6" | 360 | 285 | 240 | 210 | 3 | 22 | 8-Ф23 | 200 | 450 | 55 |
| 200 | 8" | 400 | 340 | 295 | 265 | 3 | 24 | 12-Ф23 | 240 | 490 | 93 |
| 250 | 10" | 450 | 405 | 355 | 320 | 3 | 26 | 12-Ф25 | 240 | 550 | 150 |
| 300 | 12" | 610 | 460 | 410 | 375 | 4 | 28 | 12-Ф25 | 320 | 600 | 320 |
| 350 | 14" | 686 | 520 | 470 | 435 | 4 | 30 | 16-Ф25 | 320 | 675 | 400 |
| 400 | 16" | 762 | 580 | 525 | 485 | 4 | 32 | 16-Ф30 | 360 | 780 | 500 |
| पीएन25 | |||||||||||
| 15 | 1/2" | 140 | 95 | 65 | 45 | 2 | 16 | 4-Ф14 | 120 | 80 | 3.5 |
| 20 | 3/4" | 140 | 105 | 75 | 55 | 2 | 18 | 4-Ф14 | 140 | 90 | 4 |
| 25 | 1" | 150 | 115 | 85 | 65 | 2 | 18 | 4-Ф14 | 160 | 100 | 4.5 |
| 32 | 1 1/4" | 165 | 140 | 100 | 78 | 2 | 18 | 4-Ф18 | 160 | 110 | 6.5 |
| 40 | 1 1/2" | 180 | 150 | 110 | 85 | 2 | 18 | 4-Ф18 | 200 | 120 | 8 |
| 50 | 2" | 200 | 165 | 125 | 100 | 3 | 20 | 4-Ф18 | 250 | 135 | 10 |
| 65 | 2 1/2" | 220 | 185 | 145 | 120 | 3 | 22 | 8-Ф18 | 300 | 145 | 15 |
| 80 | 3" | 250 | 200 | 160 | 135 | 3 | 24 | 8-Ф18 | 300 | 185 | 20 |
| 100 | 4" | 280 | 235 | 190 | 160 | 3 | 24 | 8-Ф22 | 200 | 195 | 25 |
| 125 | 5" | 320 | 270 | 220 | 188 | 3 | 26 | 8-Ф26 | 200 | 210 | 38 |
| 150 | 6" | 360 | 300 | 250 | 218 | 3 | 28 | 8-Ф26 | 200 | 450 | 55 |
| 200 | 8" | 400 | 360 | 310 | 278 | 3 | 30 | 12-Ф26 | 240 | 495 | 93 |
| 250 | 10" | 450 | 425 | 370 | 332 | 3 | 32 | 12-Ф30 | 280 | 555 | 150 |
| 300 | 12" | 610 | 485 | 430 | 390 | 4 | 34 | 12-Ф30 | 320 | 605 | 320 |
| 350 | 14" | 686 | 555 | 490 | 448 | 4 | 38 | 16-Ф33 | 320 | 685 |
400 |
हमारी कंपनी ने ISO 9001 गुणवत्ता प्रबंधन प्रणाली प्रमाणन पारित कर दिया है। हमारे मुख्य उत्पादों ने CE प्रमाणीकरण प्राप्त किया है और अंतरराष्ट्रीय सुरक्षा और पर्यावरण मानकों को पूरा करते हैं। सभी उत्पाद संपूर्ण परियोजना प्रक्रिया की अनुपालन आवश्यकताओं को पूरा करने के लिए सामग्री ट्रैसेबिलिटी रिपोर्ट (एमटीसी) और निर्यात प्रमाणन दस्तावेज़ (सीई, आईएसओ) प्रदान कर सकते हैं।
फ्लोरीन लाइन्ड फ्लैंज बॉल वाल्व विशेष रूप से पीटीएफई/एफईपी/पीएफए लाइनिंग डिजाइन के साथ अत्यधिक संक्षारक और उच्च शुद्धता वाली मीडिया स्थितियों के लिए डिज़ाइन किया गया है। यह वाल्व बॉडी धातु पर मजबूत संक्षारक मीडिया के क्षरण को कुशलता से रोक सकता है, और हाइड्रोफ्लोरोइक एसिड, एक्वा रेजिया, केंद्रित नाइट्रिक एसिड और मजबूत क्षार जैसी अत्यधिक कामकाजी परिस्थितियों में दीर्घकालिक सीलिंग और संचालन को बनाए रख सकता है।
बॉल वाल्व की मुख्य विशेषताएं उनकी कॉम्पैक्ट संरचना, आसान संचालन और रखरखाव हैं, जो पानी, सॉल्वैंट्स, एसिड और प्राकृतिक गैस जैसे सामान्य कामकाजी मीडिया के साथ-साथ ऑक्सीजन, हाइड्रोजन पेरोक्साइड, मीथेन और एथिलीन जैसी कठोर कामकाजी परिस्थितियों वाले मीडिया के लिए उपयुक्त हैं। फ्लोरीन लाइन्ड फ्लैंज बॉल वाल्व को केवल 90 डिग्री रोटेशन और एक छोटे घूर्णी टॉर्क के साथ कसकर बंद किया जा सकता है। पूरी तरह से समान वाल्व शरीर गुहा माध्यम के लिए सीधे प्रवाह चैनल के माध्यम से कम प्रतिरोध प्रदान करता है।
उत्पाद विवरण के अनुसार: आमने-सामने: जीबी/टी12221-1989; निकला हुआ किनारा अंत आयाम: GB/T9113.1-2000; डिज़ाइन: जीबी/टी12237-1989; परीक्षण: जीबी/टी13927-1992। वाल्व पूर्ण पोर्ट, लीवर संचालन/लॉकिंग डिवाइस और स्वचालित संचालन, ब्लोआउट-प्रूफ स्टेम डिजाइन और निवेश कास्टिंग बॉडी के लिए वैकल्पिक ISO5211 डायरेक्ट माउंटिंग पैड है।
शरीर के अंग और मुख्य भाग सामग्री: बॉडी WCB/CF8/CF8M, कैप WCB/CF8/CF8M, सीट PTFE/PPL, बॉल SS304/SS316, बोल्ट SS/SS316, गैस्केट PTFE, नट SS/SS316, स्टेम SS304/SS316, थ्रस्ट पैड PTFE, O-रिंग्स विटॉन, पैकिंग PTFE, ग्लैंड एसएस/एसएस316. सामग्री मानक विकल्पों में S45C/ASTM A216 GR-WCB/DIN1.00619, SS316/ASTM A351 GR-CF8M/DIN1.4408, और SS304/ASTM A351 GR-CF8/DIN1.4308 शामिल हैं।
व्यापक रूप से रासायनिक, फार्मास्युटिकल, इलेक्ट्रोप्लेटिंग, गलाने और पर्यावरण संरक्षण अनुप्रयोगों में उपयोग किया जाता है जिनके लिए अत्यधिक उच्च स्तर के संक्षारण नियंत्रण की आवश्यकता होती है। यह रासायनिक पर्यावरण संरक्षण प्रणालियों में एक अपूरणीय कुंजी वाल्व नियंत्रण घटक है।
