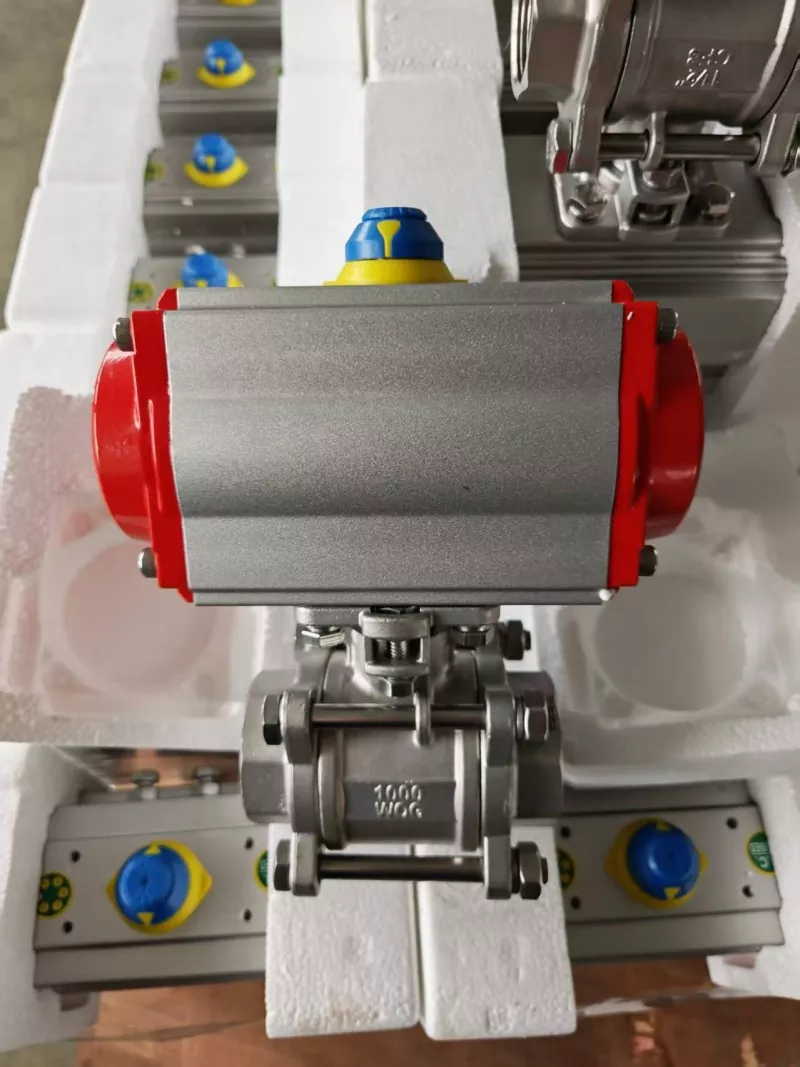

3-टुकड़ा वायवीय बॉल वाल्व - परिशुद्धता नियंत्रण, शून्य रिसाव, स्मार्ट स्वचालन

The 3-टुकड़ा वायवीय बॉल वाल्वएक कॉम्पैक्ट, उच्च-चक्र वायवीय एक्चुएटर के साथ हेवी-ड्यूटी थ्री-पीस बॉडी निर्माण को जोड़ती है। ऑन/ऑफ और मॉड्यूलेटिंग नियंत्रण अनुप्रयोगों दोनों के लिए डिज़ाइन किया गया, यह वाल्व मांग वाले प्रक्रिया वातावरण में शून्य रिसाव, कम दबाव ड्रॉप और लंबी सेवा जीवन प्रदान करता है।

पीटीएफई सॉफ्ट सील या मेटल हार्ड सील के साथ उपलब्ध है, और सिंगल-एक्टिंग (स्प्रिंग रिटर्न) या डबल-एक्टिंग एक्चुएटर्स के साथ संगत, जोपेई 3-पीस न्यूमेटिक बॉल वाल्व आपके पाइपलाइन सिस्टम के लिए लचीला स्वचालन प्रदान करता है।

प्रमुख विशेषताऐं

यह कैसे काम करता है - न्यूमेटिक एक्चुएटर ऑपरेशन

वायवीय एक्चुएटर खुले/बंद नियंत्रण के लिए बॉल वाल्व को 90° घुमाने के लिए संपीड़ित हवा का उपयोग करता है। डबल-एक्टिंग और सिंगल-एक्टिंग एक्चुएटर्स के लिए मानक संचालन सिद्धांत नीचे दिया गया है।

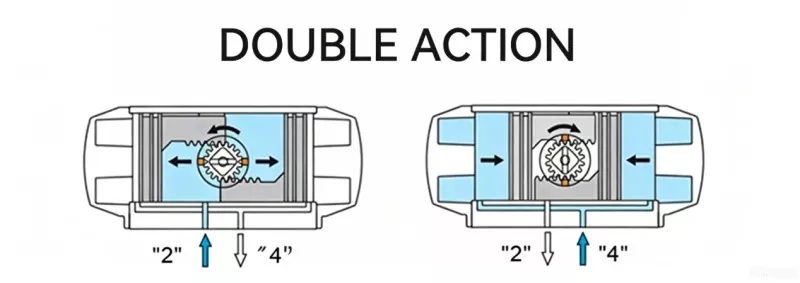

डबल-एक्टिंग एक्चुएटर (हवा से खुला / हवा से बंद)

कोई स्प्रिंग नहीं - ऑपरेशन के लिए दोनों तरफ हवा की आपूर्ति की आवश्यकता होती है

आरेख विवरण (डबल-एक्टिंग):

पोर्ट 2 = वाल्व खोलने के लिए सेवन - संपीड़ित हवा दो पिस्टन को अलग करती है

पोर्ट 4 = वाल्व बंद करने के लिए सेवन - संपीड़ित हवा दो पिस्टन को केंद्र की ओर ले जाती है

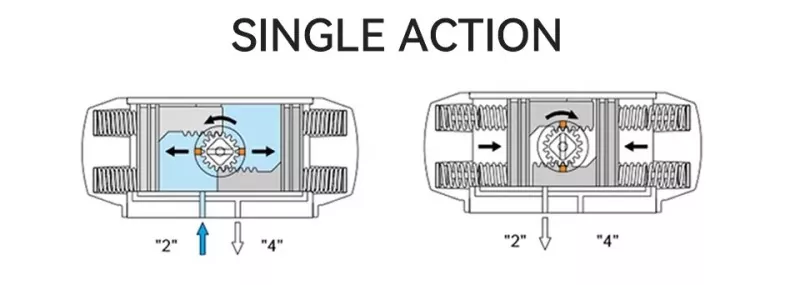

सिंगल-एक्टिंग एक्चुएटर (स्प्रिंग रिटर्न - सामान्य रूप से बंद)

वायु आपूर्ति खो जाने पर स्प्रिंग विफल-सुरक्षित समापन प्रदान करता है

आरेख विवरण (एकल-अभिनय):

पोर्ट 2 = वाल्व खोलने के लिए सेवन - हवा का दबाव स्प्रिंग को संपीड़ित करता है, पिस्टन को बाहर की ओर ले जाता है

पोर्ट 4 (या स्प्रिंग चैम्बर) = जब पोर्ट 2 से हवा समाप्त हो जाती है, तो स्प्रिंग बल पिस्टन को बंद स्थिति में लौटा देता है

जोपाई 3-पीस न्यूमेटिक बॉल वाल्व क्यों चुनें?

1. परिशुद्धता सीलिंग - शून्य रिसाव

स्थैतिक रिसाव दर ≤0.0005 मिली/घंटा, एएनएसआई कक्षा VI मानक को पूरा करती है। सामान्य मीडिया के लिए पीटीएफई सॉफ्ट सील, उच्च तापमान या अपघर्षक मीडिया के लिए मेटल हार्ड सील।

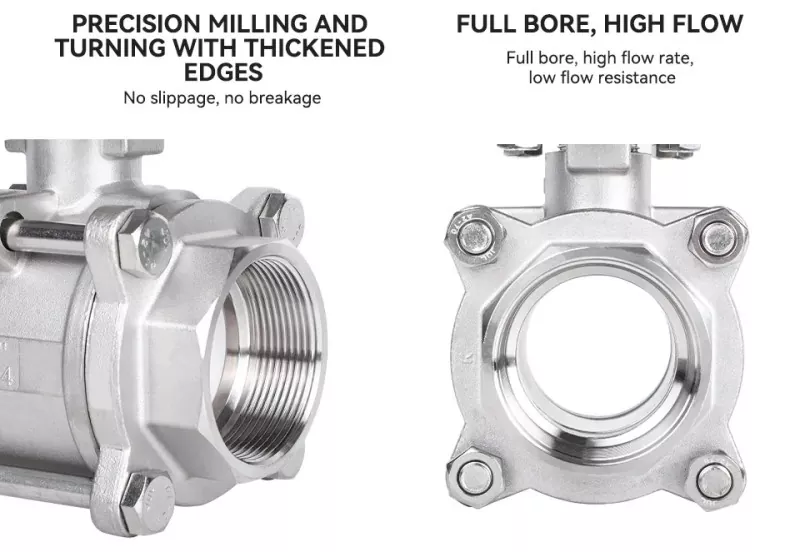

2. सुव्यवस्थित डिज़ाइन - न्यूनतम दबाव ड्रॉप

पूर्ण-बोर डिज़ाइन एक सीधा-सीधा पाइप प्रवाह पथ प्रदान करता है, जो सिस्टम दबाव हानि को कम करता है और पंपिंग ऊर्जा की बचत करता है।

3. बेहतर संक्षारण प्रतिरोध

बॉडी सामग्री: कार्बन स्टील, WCB, SS304, SS316L। विशेष संक्षारण-रोधी उपचार पानी, तेल, गैस और हल्के संक्षारक मीडिया में सेवा जीवन बढ़ाता है।

4. परिशुद्धता एवं बुद्धिमत्ता (वैकल्पिक)

पोजिशनर - मॉड्यूलेटिंग नियंत्रण के लिए 4-20mA सिग्नल, सटीकता ±0.1%

सीमा स्विच - खुली/बंद स्थिति प्रतिक्रिया

सोलनॉइड वाल्व - रिमोट ऑन/ऑफ कंट्रोल के लिए 24V DC / 220V AC

एफआरएल (फ़िल्टर, रेगुलेटर, लुब्रिकेटर) - स्वच्छ और विनियमित वायु आपूर्ति

5. पूर्वानुमानित रखरखाव (स्मार्ट विकल्प)

एकीकृत इंटेलिजेंट मॉनिटरिंग 180 घंटे तक की अग्रिम गलती चेतावनी प्रदान करती है, जिससे अनियोजित डाउनटाइम 40% से अधिक कम हो जाता है।

तकनीकी निर्देश

अनुप्रयोग

पेट्रोकेमिकल एवं रासायनिक प्रसंस्करण

नगरपालिका गैस संचरण

जल एवं अपशिष्ट जल उपचार

विद्युत उत्पादन

खाद्य एवं फार्मास्युटिकल (स्वच्छता संस्करण उपलब्ध)

धातुकर्म और औद्योगिक द्रव नियंत्रण

सेवा एवं सहायता

हमसे संपर्क करें

आपकी प्रक्रिया को विश्वसनीय रूप से स्वचालित करने के लिए तैयार है3-टुकड़ा वायवीय बॉल वाल्व?

ईमेल:sales@joepaivalve.com

हॉटलाइन:+86 19957707725

आज ही कोटेशन का अनुरोध करें - हमें अपना मीडिया, दबाव, तापमान और आवश्यक सहायक उपकरण (सोलनॉइड वाल्व, लिमिट स्विच, पोजिशनर, एफआरएल) बताएं।
