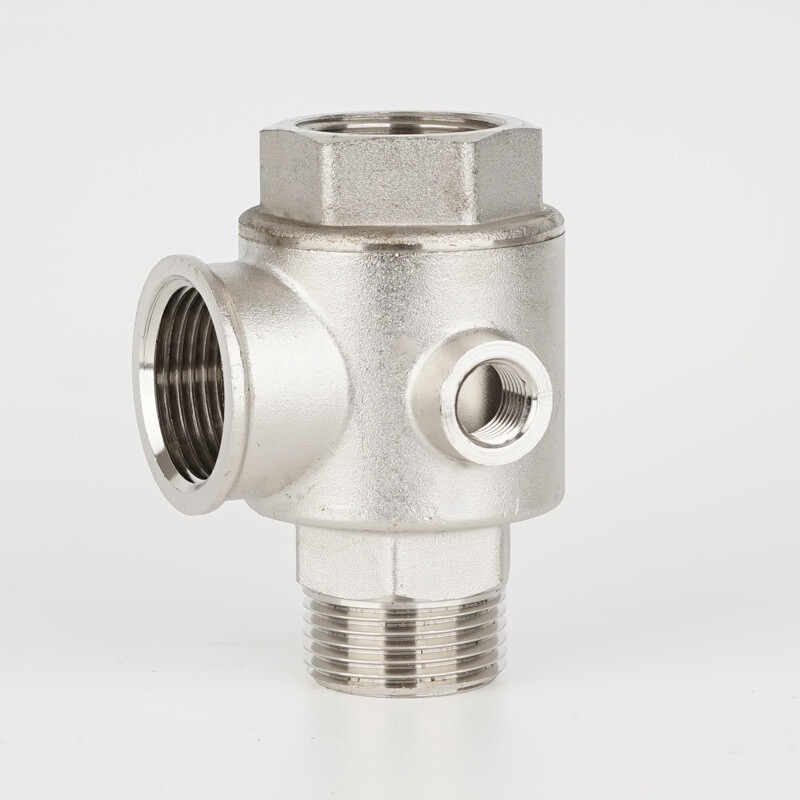

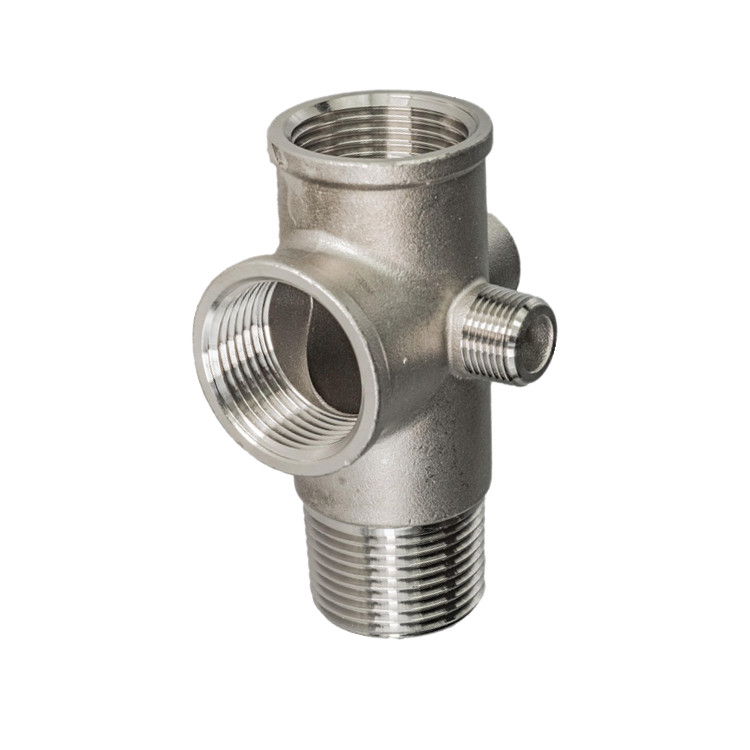

स्टेनलेस स्टील 5 वे चेक वाल्व

स्टेनलेस स्टील 5 वे चेक वाल्व एक कॉम्पैक्ट वाल्व है जो कई उपकरण इंटरफेस के साथ चेक वाल्व फ़ंक्शन को एकीकृत करता है।  पंप प्रणालियों के अलावा, यह अत्यधिक एकीकृत, जगह बचाने वाला डिज़ाइन कई अन्य तरल प्रणालियों के लिए भी उपयुक्त है जिन्हें बैकफ़्लो रोकथाम और केंद्रीकृत दबाव निगरानी की आवश्यकता होती है।  उदाहरण के लिए, रसायन, पेट्रोलियम, फार्मास्युटिकल और खाद्य प्रसंस्करण उद्योगों में द्रव परिवहन पाइपलाइनों में, यह विभिन्न मीडिया या प्रक्रिया अनुभागों के बीच तरल पदार्थों के आकस्मिक मिश्रण या बैकफ्लो को रोकता है, और एकीकृत इंटरफेस केंद्रीकृत निगरानी के लिए दबाव गेज और सेंसर की स्थापना की सुविधा प्रदान करता है; इंजीनियरिंग मशीनरी, धातुकर्म उपकरण और इंजेक्शन मोल्डिंग मशीनों के हाइड्रोलिक तेल सर्किट में, यह हाइड्रोलिक तेल के यूनिडायरेक्शनल प्रवाह को सुनिश्चित करता है, सिस्टम दबाव को स्थिर करता है, और पंप जैसे मुख्य घटकों की सुरक्षा करता है; इसका कॉम्पैक्ट डिज़ाइन उपकरण के भीतर सीमित स्थान के लिए आदर्श है।

उत्पाद की विशेषताएँ

स्टेनलेस स्टील 5 वे चेक वाल्व को फाइव-पोर्ट चेक वाल्व, नॉन-रिटर्न वाल्व भी कहा जाता है, इसकी एकीकृत कार्यक्षमता के आधार पर, स्टेनलेस स्टील के उपयोग के माध्यम से संक्षारण प्रतिरोध, ताकत और स्वच्छता के स्तर में काफी वृद्धि होती है, इस प्रकार इसकी अनुप्रयोग सीमा का विस्तार होता है। "चेक वाल्व + मल्टी-पोर्ट इंटरफ़ेस" फ़ंक्शन को बरकरार रखते हुए, यह अधिक टिकाऊ और क्लीनर बन जाता है। जोपेई द्वारा निर्मित 5 वे चेक वाल्व के मुख्य लाभों में शामिल हैं:

उत्कृष्ट संक्षारण प्रतिरोध: यह भाप, कमजोर एसिड और क्षार, विभिन्न रसायनों और समुद्री जल वातावरण से जंग का सामना कर सकता है, जो पीतल के वाल्वों से कहीं अधिक सेवा जीवन प्रदान करता है।

उच्च शक्ति और स्थायित्व: यह उच्च सिस्टम दबाव (आमतौर पर पीएन16/पीएन25, और पीएन40 या अधिक तक) और दबाव वृद्धि का सामना कर सकता है।

बेहतर स्वच्छ प्रदर्शन: चिकनी सतह बैक्टीरिया के विकास को रोकती है और इसे साफ करना और कीटाणुरहित करना आसान है। मिरर पॉलिशिंग या इलेक्ट्रोलाइटिक पॉलिशिंग उपचार के साथ, यह खाद्य-ग्रेड या स्वच्छता मानकों को पूरा कर सकता है।

विस्तृत तापमान सीमा: उच्च तापमान वाली भाप या कम तापमान वाले मीडिया के लिए उपयुक्त।

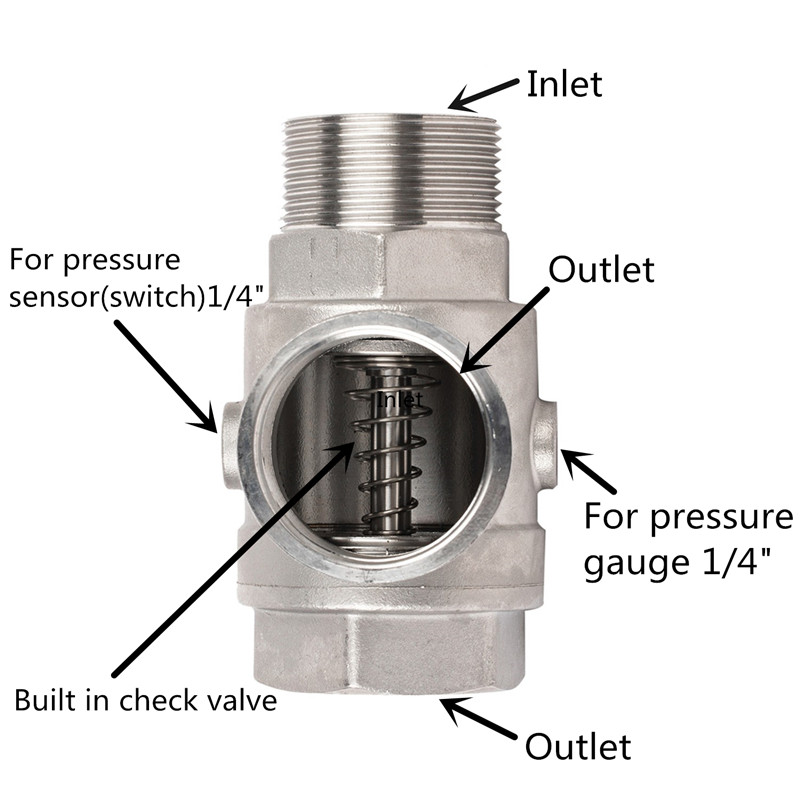

इंटरफ़ेस विवरण

फाइव वे चेक वाल्व में 5 पोर्ट हैं; निम्नलिखित प्रत्येक पोर्ट के अनुप्रयोग का संक्षिप्त विवरण है।

मुख्य भाग सामग्री

बॉडी: कास्ट स्टेनलेस स्टील एएसटीएम ए 351 सीएफ8/एसएस 304; स्टेनलेस स्टील एएसटीएम ए 351 सीएफ8एम/एसएस 316;

डिस्क: कास्ट स्टेनलेस स्टील एएसटीएम ए 351 सीएफ8/एसएस 304; स्टेनलेस स्टील एएसटीएम ए 351 सीएफ8एम/एसएस 316;

तना:स्टेनलेस स्टील 304/316

स्प्रिंग:स्टेनलेस स्टील 304/316

ओ-रिंग: विटन

तकनीकी निर्देश

नाममात्र व्यास: 1"~2" (DN25 से DN50)

नाममात्र दबाव: PN16 से PN25(1.6MPa ~ 2.5MPa)

कार्य तापमान: -20℃ से 232℃

थ्रेडेड मानक: बीएसपी (जी), बीएसपीटी (आरसी), एनपीटी

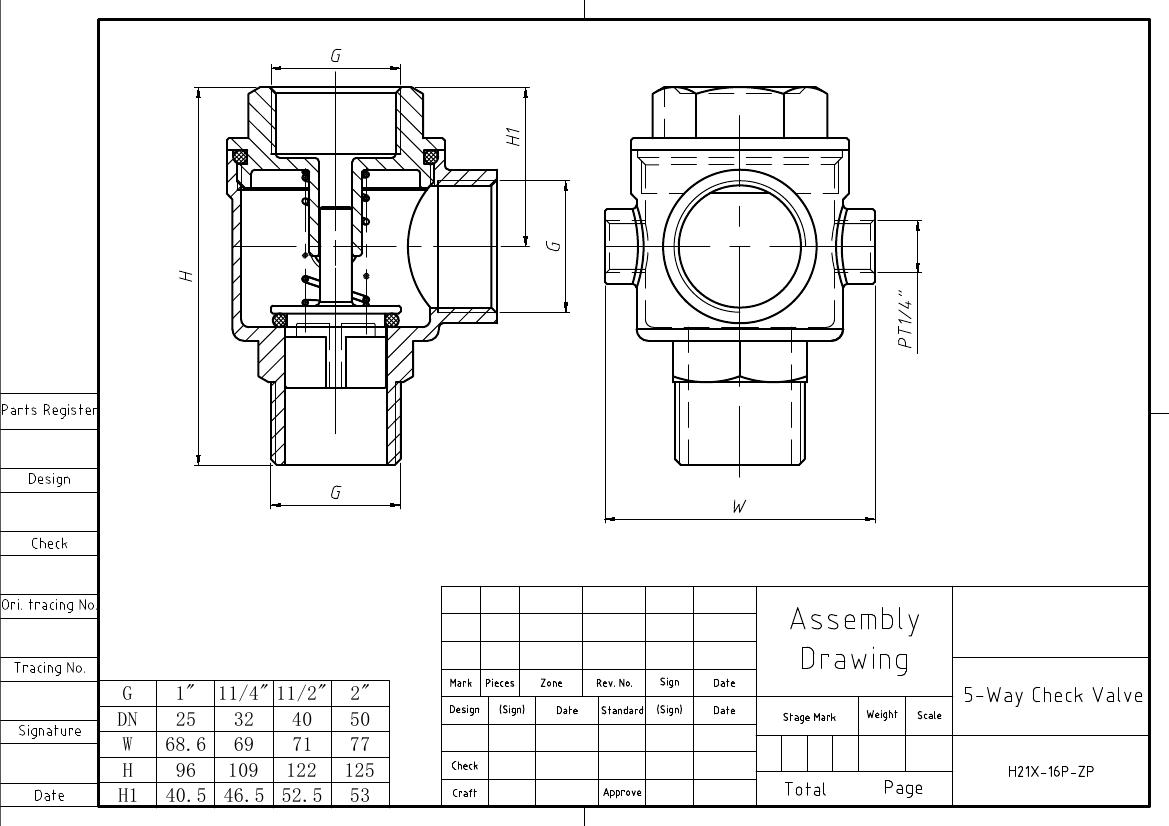

चित्रकला

प्रदान किए गए डिज़ाइनों के आधार पर अनुकूलन समर्थित है।

स्टेनलेस स्टील 5-वे चेक वाल्व क्यों चुनें?

एक एकीकृत स्टेनलेस स्टील 5-वे चेक वाल्व चुनना महत्वपूर्ण है क्योंकि यह व्यवस्थित रूप से संबोधित करता हैचार मुख्य दर्द बिंदुपारंपरिक अलग-अलग इंस्टॉलेशन, और अधिक सक्षम बनानाकॉम्पैक्ट, विश्वसनीय, किफायती और पेशेवरद्रव प्रणाली डिजाइन.

एकीकृत डिज़ाइन:एक एकल वाल्व बॉडी सभी अलग-अलग घटकों को प्रतिस्थापित करती है, जिससे 70% तक इंस्टॉलेशन स्थान की बचत होती है और परिणामस्वरूप एक स्वच्छ और मॉड्यूलर पंप इकाई या उपकरण कैबिनेट बनता है।

न्यूनतम कनेक्शन बिंदु:सटीक मशीनिंग और परीक्षण के माध्यम से एकाधिक संभावित रिसाव बिंदुओं को एक वाल्व बॉडी में एकीकृत किया जाता है, जिससे स्रोत पर लीक का खतरा काफी कम हो जाता है।

स्थापित करने के लिए तैयार और रखरखाव में आसान:सभी कार्यात्मक कनेक्शन एक ही इंस्टॉलेशन के साथ पूरे हो जाते हैं, जिससे कम से कम 50% इंस्टॉलेशन समय की बचत होती है। विफलता के मामले में, केवल एकल एकीकृत वाल्व बॉडी को बदलने की आवश्यकता होती है, जिसके परिणामस्वरूप अत्यधिक कुशल रखरखाव होता है।

स्टेनलेस स्टील सामग्री के साथ व्यापक उन्नयन:संक्षारण प्रतिरोधी, उच्च शक्ति और अत्यधिक साफ, यह भोजन, रसायन, समुद्री और उच्च तापमान प्रणालियों जैसी मांग वाली कामकाजी परिस्थितियों को संभाल सकता है, वाल्व को सामान्य प्रयोजन घटक से उच्च प्रदर्शन वाले महत्वपूर्ण घटक में अपग्रेड कर सकता है।
