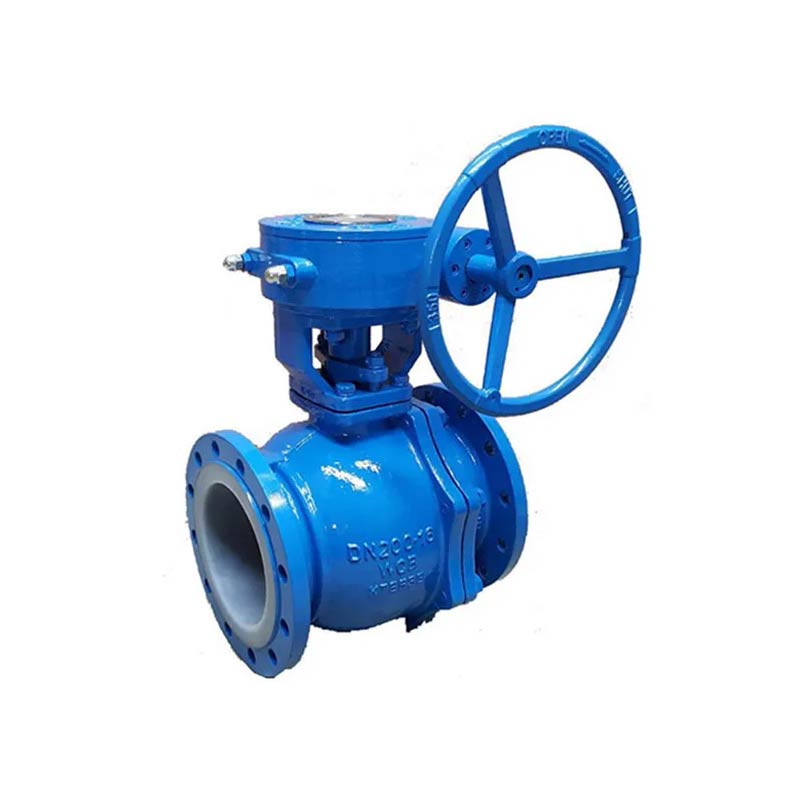

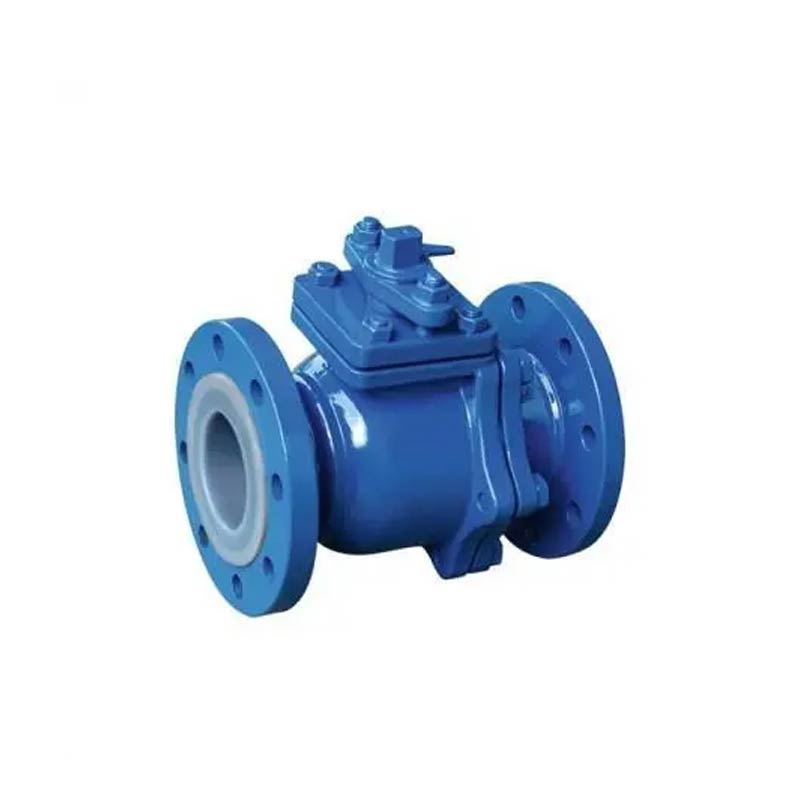

JOEPAI टिकाऊ गियर संचालित कास्ट स्टील PTFE-PFA-लाइन बॉल वाल्व PN16 और प्लग समान हैं वाल्व का प्रकार, लेकिन दूसरी ओर, का उद्घाटन/समापन लगाव बॉल वाल्व एक गोलाकार छेद वाली एक गेंद है, जो एक साथ घूमती है वाल्व को खोलने और बंद करने के लिए रॉड
पूर्ण प्रक्रिया गुणवत्ता निगरानी, सावधानीपूर्वक और सर्वांगीण लागू करें
परीक्षण!
कुशल आंतरिक लागत नियंत्रण से खर्च कम होता है और ग्राहकों को लाभ होता है!
उन्नत उत्पादन लाइन, पर्याप्त स्टॉकिंग, कम डिलीवरी समय!
1.पीटीएफई-पीएफए-लाइनेड 2पीसी बॉल वाल्व पीएन16 में उच्च रासायनिक स्थिरता है और इसे किया जा सकता है
फ़्यूज़ क्षार धातुओं को छोड़कर किसी अन्य गंभीर संक्षारक माध्यम में उपयोग किया जाता है
और एफ तत्व
2. यह शून्य रिसाव सुनिश्चित करने के लिए एक पूर्ण व्यास, ड्रिफ्ट बॉल संरचना को अपनाता है
पूरे दबाव रेंज में वाल्व को बंद करना, और इसका उपयोग भी किया जाता है
पाइपलाइन रखरखाव के लिए
3. वाल्व कास्टिंग के लिए बॉल रॉड को खोलने और बंद करने का संयोजन
सुरक्षित उपयोग सुनिश्चित करते हुए प्रभाव और दबाव को समाप्त करता है
4. कॉम्पैक्ट और उचित संरचना और न्यूनतम लुमेन कक्ष कम करते हैं
माध्यम का प्रतिधारण. विशेष मोल्डिंग तकनीक के साथ संयुक्त,
सीलिंग सतह नाजुक और उत्तम है। और शून्य सुनिश्चित करने के लिए PTFE पैकिंग का उपयोग करें
वाल्व का रिसाव
5. दो टुकड़े और तीन टुकड़े वाली संरचनाएं विभिन्न पाइपलाइनों के लिए उपयुक्त हैं
सिस्टम और काम करने की स्थितियाँ। थ्री पीस बॉल वाल्व अलग करता है
त्वरित प्रतिस्थापन और रखरखाव को सक्षम करते हुए, दोनों तरफ से वाल्व बॉडी
ब्लोआउट-प्रूफ़ स्टेम डिज़ाइन
लीवर संचालन/लॉकिंग डिवाइस/गियर संचालन
निवेश कास्टिंग निकाय
सामग्री मानक: S45C/ASTM A216 GR-WCB/DIN1.00619
एसएस316/एएसटीएम ए351 जीआर-सीएफ8एम/डीआईएन1.4408
एसएस304/एएसटीएम ए351 जीआर-सीएफ8/डीआईएन1.4308
| नाम/सामग्री | डब्ल्यूसीबी | CF8 | CF3 | सीएफ8एम | सीएफ3एम |
| शरीर | डब्ल्यूसीबी | CF8 | CF3 | सीएफ8एम | सीएफ3एम |
| गेंद/तना | डब्ल्यूसीबी | CF8 | CF3 | सीएफ8एम | सीएफ3एम |
| पंक्तिवाला | एफईपी/पीएफए/पीओ/पीटीएफई | ||||
| सीट | पीटीएफई/आरपीटीएफई | ||||
| बोल्ट/नट | बी7/2एच | बी8/8 | बी8/8 | बी8एम/8एम | बी8एम/8एम |
| डिज़ाइन एवं निर्माण मानक | एचजी/टी3704, जीबी/टी12237 | एपीआई 6डी | ||
| एफटीएफ आयाम मानक | एचजी/टी3704, जीबी/टी12221 | एएसएमई बी16.10 | ||
| निकला हुआ किनारा मानक | एचजी/टी20592, जीबी/टी9119 | एएसएमई बी16.5, जेआईएस बी2220 | ||
| निरीक्षण एवं परीक्षण मानक | एचजी/टी13927, जेबी/टी9092 | एपीआई 598 | ||
| सामान्य व्यास | डीएन15~डीएन350 | 1/2"~14" | ||
| सामान्य दबाव | 1.0 एमपीए | 1.6 एमपीए | £ 150 | |
| परीक्षण दबाव | शैल परीक्षण | 1.5 एमपीए | 1.5 एमपीए | 1.5 एमपीए |
| उच्च दबाव परीक्षण | 1.1 एमपीए | 1.1 एमपीए | 1.1 एमपीए | |
| निम्न दबाव परीक्षण | 0.6 एमपीए | 0.6 एमपीए | 0.6 एमपीए | |
| तापमान की रेंज | एफईपी:-29℃~120℃, पीएफए:-29℃~180℃, पीटीएफई:-29℃~150℃ | |||
| लागू माध्यम | मजबूत संक्षारण माध्यम: हाइड्रोक्लोरिक एसिड, नाइट्रिक एसिड, हाइड्रोफ्लोरिक एसिड, तरल क्लोरीन, सल्फ्यूरिक एसिड और एक्वा रेजिया आदि | |||
| डीएन (मिमी | पीएनएस (इंच) | L | D | डी1 | डी2 | f | b | Z-Φd | करना | H |
| पीएन1.0एमपीए/1.6एमपीए | ||||||||||
| 15 | 1/2 | 140 | 95 | 65 | 45 | 3 | 15 | 4-14 | 140 | 90 |
| 20 | 3/4 | 140 | 105 | 75 | 55 | 3 | 17 | 4-14 | 140 | 100 |
| 25 | 1 | 150 | 115 | 85 | 65 | 3 | 17 | 4-14 | 180 | 105 |
| 32 | 1-1/4 | 165 | 140 | 100 | 75 | 3 | 19 | 4-18 | 180 | 120 |
| 40 | 1-1/2 | 180 | 150 | 110 | 85 | 3 | 19 | 4-18 | 225 | 140 |
| 50 | 2 | 200 | 165 | 125 | 100 | 3 | 21 | 4-18 | 225 | 150 |
| 65 | 2-1/2 | 220 | 185 | 145 | 120 | 3 | 21 | 4-18 | 360 | 160 |
| 80 | 3 | 250 | 200 | 160 | 135 | 3 | 21 | 8-18 | 420 | 215 |
| 100 | 4 | 280 | 220 | 180 | 155 | 3 | 23 | 8-18 | 420 | 240 |
| 125 | 5 | 320 | 250 | 210 | 185 | 4 | 24 | 8-18 | 520 | 250 |
| 150 | 6 | 360 | 285 | 240 | 210 | 4 | 26 | 8-23 | 520 | 290 |
| 200 | 8 | 400 | 340 | 295 | 265 | 4 | 26 | 8/12-23 | 240 | 340 |
| 250 | 10 | 450 | 395 | 350 | 320 | 4 | 28 | 12-23/26 | 240 | 380 |
