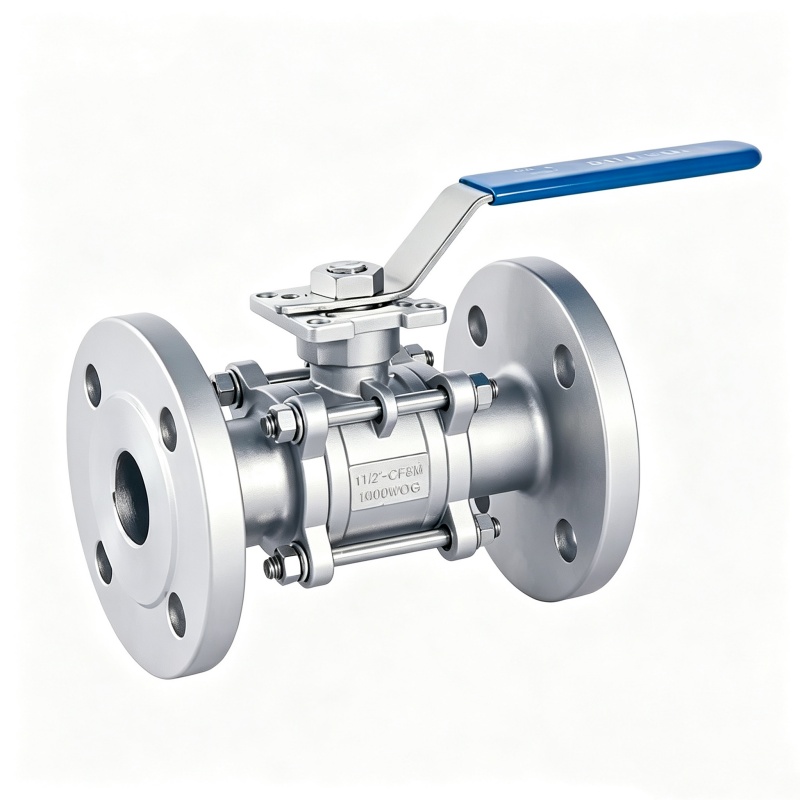

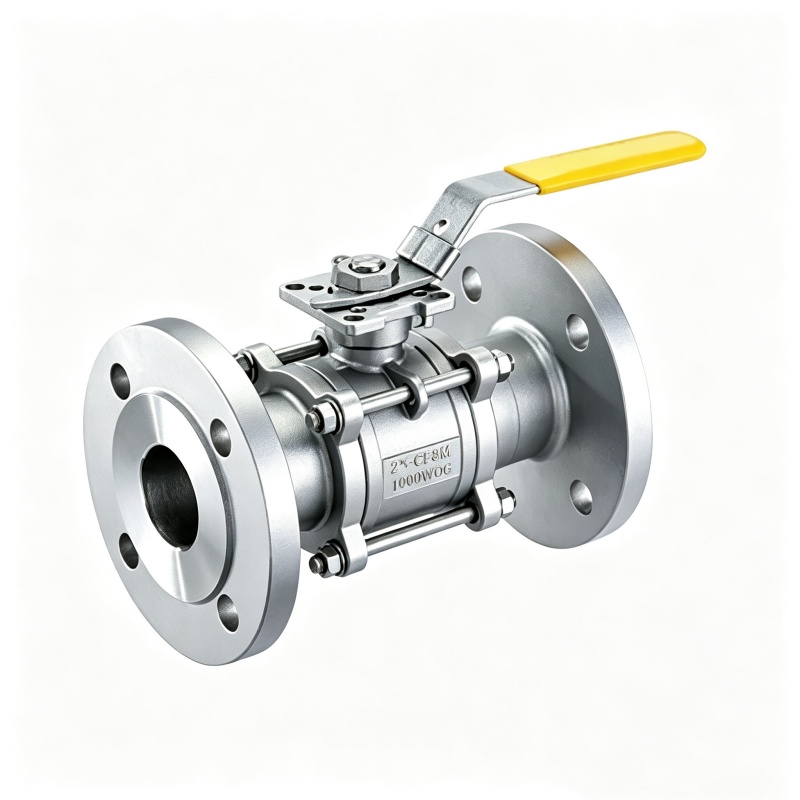

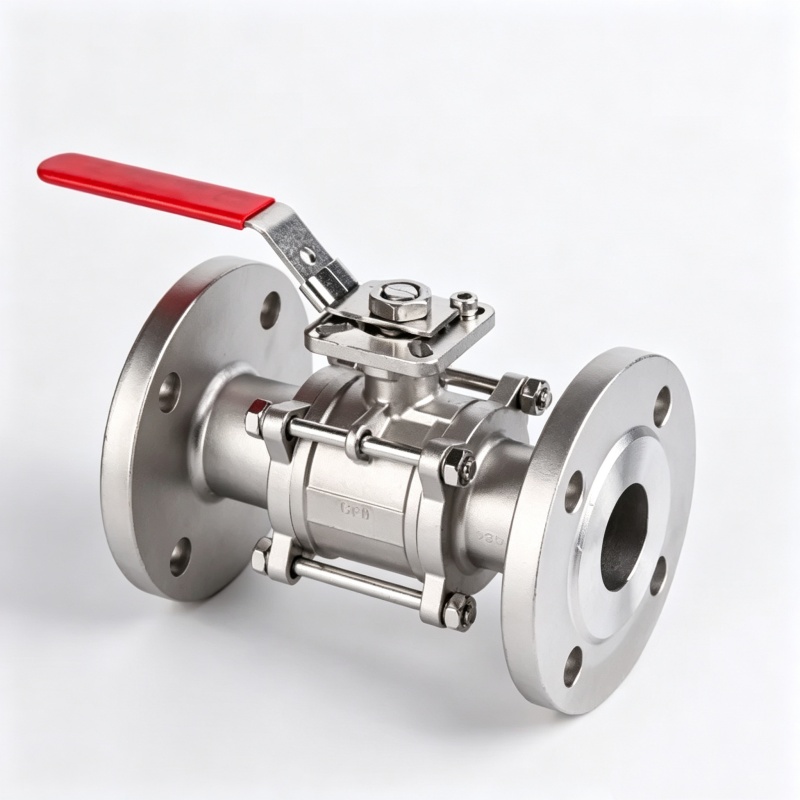

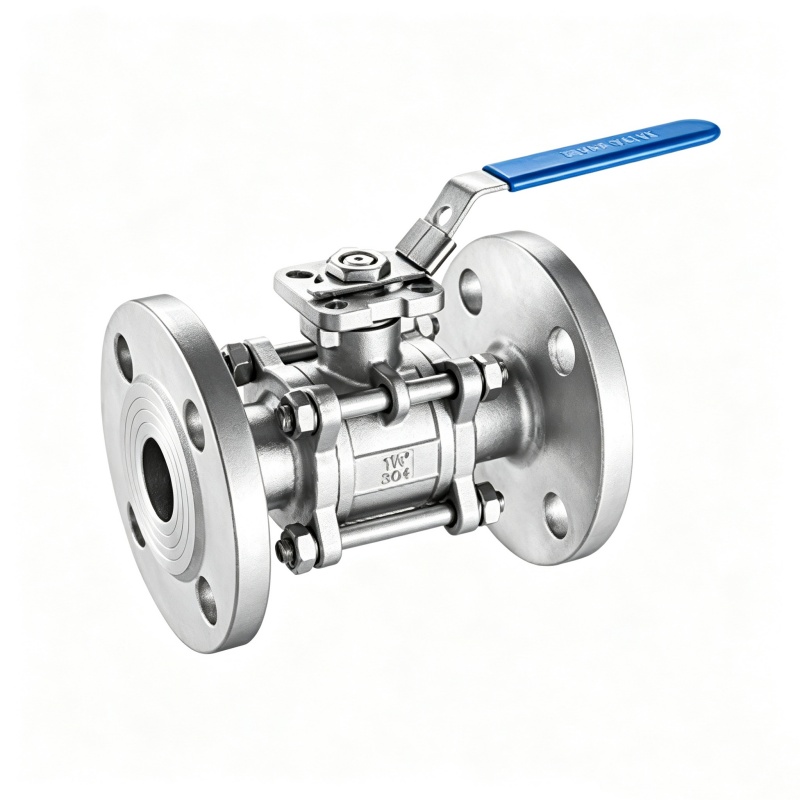

JOEPAI बॉल वाल्व, ग्लोब वाल्व, चेक वाल्व, बटरफ्लाई वाल्व और फिल्टर के उत्पादन, अनुसंधान और विकास, डिजाइन, बिक्री और सेवा पर केंद्रित है। आधुनिक औद्योगिक पाइपिंग सिस्टम साधारण कट-ऑफ और प्रवाह नियंत्रण की तुलना में वाल्वों की कहीं अधिक मांग करते हैं। माउंटिंग पैड 3पीसी फ़्लैंग्ड बॉल वाल्व को उन अनुप्रयोगों के लिए इंजीनियर किया गया है जिनके लिए बार-बार ऑन-ऑफ साइक्लिंग, स्वचालित एकीकरण और कम रखरखाव लागत की आवश्यकता होती है। चाहे तेल और गैस पाइपलाइनों, रासायनिक प्रसंस्करण संयंत्रों या पावर प्लांट कूलिंग वॉटर सर्किट में तैनात किया गया हो, यह बॉल वाल्व विश्वसनीय, सुरक्षित द्रव नियंत्रण समाधान प्रदान करता है।
दबाव वर्ग: पीएन16-पीएन40 (कक्षा 150-300)
तापमान रेंज: -20°C से +200°C (PTFE सीटों के साथ)

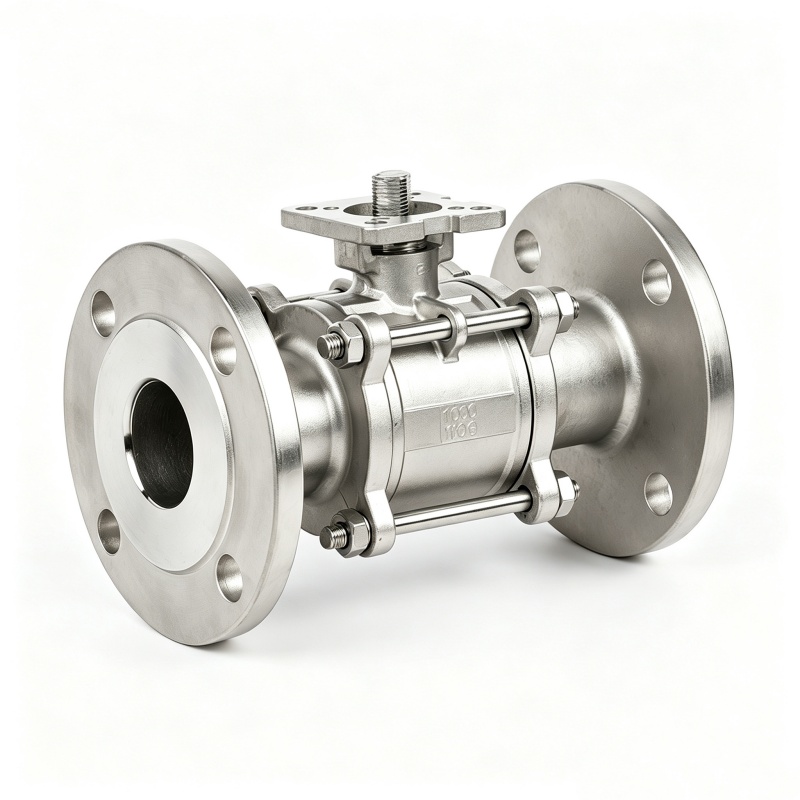

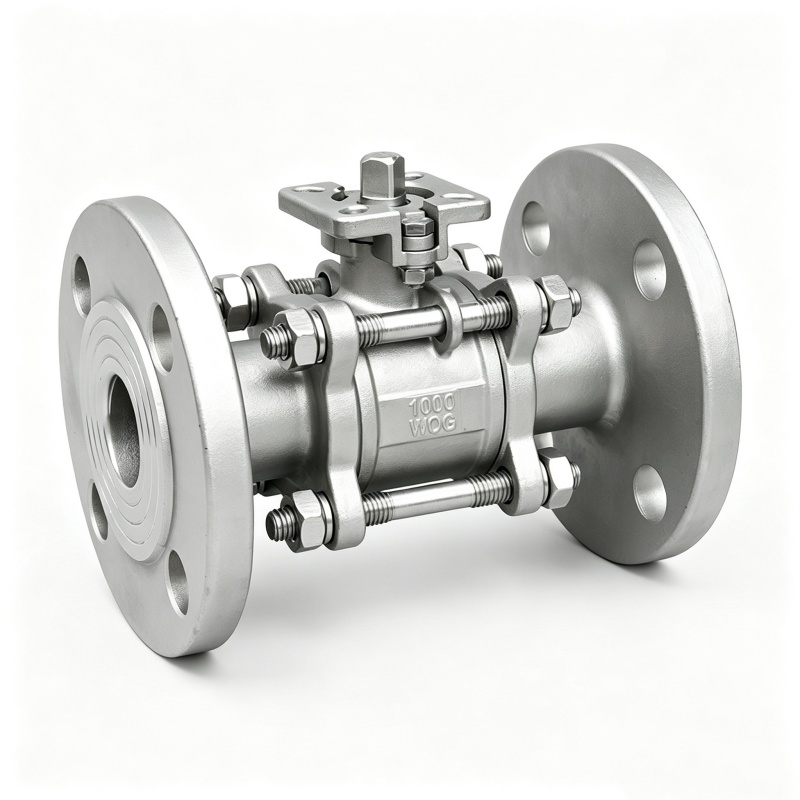

माउंटिंग प्लेटफ़ॉर्म: डायरेक्ट एक्चुएटर माउंटिंग के लिए ISO 5211 अनुरूप
बुलबुला-तंग शून्य रिसाव सीलिंग:हमारे माउंटिंग पैड 3पीसी फ़्लैंग्ड बॉल वाल्व में सेल्फ-एडजस्टिंग प्रीलोडिंग संरचना के साथ जोड़ी गई पीटीएफई सीटें हैं। यह 10,000 खुले-बंद चक्रों के बाद भी बबल-टाइट शटऑफ़ बनाए रखता है। बार-बार सक्रिय होने वाली भाप लाइनों के लिए, इसका 90° रोटरी स्ट्रोक 2 सेकंड के भीतर पूर्ण उद्घाटन या समापन पूरा करता है, जो तेजी से प्रतिक्रिया की आवश्यकता वाली स्वचालित उत्पादन लाइनों से पूरी तरह मेल खाता है।
कम ऑपरेटिंग टॉर्क:इस 3PC फ़्लैंग्ड बॉल वाल्व की बॉल मिरर पॉलिशिंग (Ra ≤ 0.4μm) से गुजरती है, जो मानक सतह फिनिश की तुलना में ऑपरेटिंग टॉर्क को 25% कम कर देती है। यह ग्राहकों को छोटे एक्चुएटर्स निर्दिष्ट करने, खरीद लागत और परिचालन बिजली खपत को कम करने की अनुमति देता है।
एंटी-ब्लोआउट स्टेम डिज़ाइन:खतरनाक मीडिया के रिसाव को प्रभावी ढंग से रोकने के लिए वाल्व स्टेम दोहरी ओ-रिंग सील और एक लाइव-लोडेड पैकिंग असेंबली से सुसज्जित है। ज्वलनशील और विस्फोटक तरल पदार्थों के साथ सुरक्षित संचालन की गारंटी के लिए स्टेम और बॉल के बीच एक एंटी-स्टैटिक डिवाइस स्थापित किया गया है।
उपयोगकर्ता के अनुकूल रखरखाव संरचना:थ्री-पीस बॉडी डिज़ाइन के साथ निर्मित, 3पीसी फ़्लैंग्ड बॉल वाल्व पाइपलाइन से पूरे वाल्व को हटाए बिना ऑन-साइट आंतरिक सफाई, सील प्रतिस्थापन और घटक निरीक्षण को सक्षम बनाता है, जिससे डाउनटाइम में भारी कमी आती है।
बेहतर सीलिंग प्रदर्शन और निर्बाध स्वचालन अनुकूलता का दावा करते हुए, माउंटिंग पैड 3पीसी फ़्लैंग्ड बॉल वाल्व को निम्नलिखित क्षेत्रों में व्यापक रूप से अपनाया जाता है:
पावर प्लांट कूलिंग वॉटर सिस्टम: संक्षारण प्रतिरोधी और शून्य-रिसाव, पानी प्रसारित करने और बंद कूलिंग लूप के लिए आदर्श
रासायनिक स्किड-माउंटेड उपकरण: वैकल्पिक CF8M निर्माण क्लोराइड और संक्षारक रासायनिक मीडिया का प्रतिरोध करता है
प्राकृतिक गैस मीटरिंग स्टेशन: कम टॉर्क डिज़ाइन दूरस्थ विनियमन के लिए वायवीय/इलेक्ट्रिक एक्चुएटर्स के साथ अच्छी तरह से काम करता है
खाद्य एवं फार्मास्युटिकल पाइपलाइन: साइट पर आसान सफाई, स्वच्छ प्रक्रिया मानकों का अनुपालन
बॉडी सामग्री का चयन विशिष्ट कार्य परिस्थितियों में बॉल वाल्व की सेवा जीवन और सुरक्षा को सीधे निर्धारित करता है:
बॉडी और अंतिम कैप्स:WCB कार्बन स्टील (पानी, हवा, भाप ≤200°C के लिए) / CF8 (304 स्टेनलेस स्टील, कमजोर एसिड और सामान्य रसायनों के लिए) / CF8M (316 स्टेनलेस स्टील, क्लोराइड युक्त मीडिया और समुद्री जल के लिए)
गेंद:SS304 / SS316 (मानक) / SS316L निम्न-कार्बन ग्रेड (वेल्डिंग के बाद इंटरग्रेनुलर जंग का प्रतिरोध करता है)
सीट:PTFE (मानक, -20~200°C) / PPL उच्च तापमान ग्रेड (-29~280°C) / PEEK प्रबलित ग्रेड (केवल अनुकूलित)
फ्लैंज मानक: माउंटिंग पैड 3पीसी फ्लैंज्ड बॉल वाल्व एएनएसआई बी16.5 क्लास 150 ड्रिलिंग पैटर्न के साथ मानक आता है; डीआईएन, जेआईएस और पीएन सहित अन्य मानक कस्टम अनुरोध पर उपलब्ध हैं।

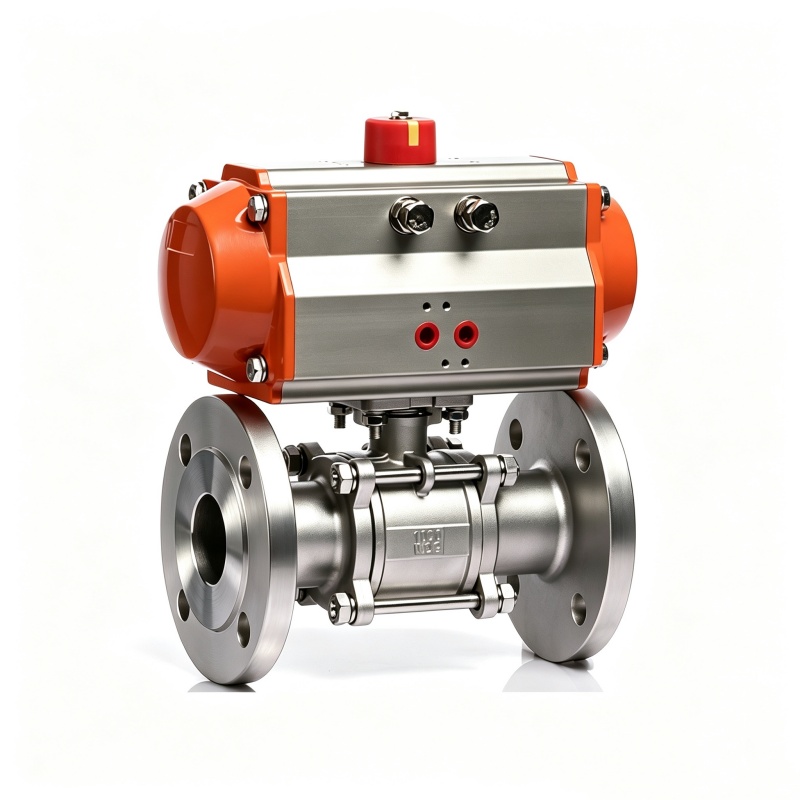

एक्चुएटर आकार: वायवीय या इलेक्ट्रिक एक्चुएटर कॉन्फ़िगरेशन के लिए, सत्यापित करें कि एक्चुएटर आउटपुट टॉर्क वाल्व के ऑपरेटिंग दबाव से मेल खाता है। ग्राहकों को मध्यम दबाव, नाममात्र व्यास और स्विचिंग आवृत्ति प्रदान करने की सलाह दी जाती है। JOEPAI तकनीकी टीम सटीक आकार गणना सहायता प्रदान कर सकती है।
| 1 | हेक्स नट | एसएस304/एसएस | 9 | जोर से धोनेवाला | पीटीएफई |
| 2 | पेंच | एसएस304/एसएस | 10 | पैकिंग | पीटीएफई |
| 3 | बोल्ट वॉशर | एसएस304/एसएस | 11 | ग्रंथि | एसएस304/एसएस |
| 4 | शरीर | डब्ल्यूसीबी/सीएफ8एम/सीएफ8 | 12 | सँभालना | एसएस304/एसएस |
| 5 | टोपी | डब्ल्यूसीबी/सीएफ8एम/सीएफ8 | 13 | स्प्रिंग वाला वाशर | एसएस304/एसएस |
| 6 | सीट | पीटीएफई | 14 | तना अखरोट | एसएस304/एसएस |
| 7 | गेंद | एसएस316/एसएस304/एसएस | 15 | प्लास्टिक कवर | प्लास्टिक |
| 8 | तना | एसएस316/एसएस304/एसएस |
| एनपीएस | डीएन | d | D | डी1 | डी2 | T | f | L | W | H | जेड-डी |
| 1/2" | 15 | 15 | 45 | 65 | 95 | 16 | 2 | 130 | 125 | 75 | 4-14 |
| 3/4" | 20 | 20 | 58 | 75 | 105 | 16 | 2 | 150 | 125 | 85 | 4-14 |
| 1" | 25 | 25 | 68 | 85 | 115 | 16 | 2 | 160 | 125 | 95 | 4-14 |
| 11/4" | 32 | 32 | 78 | 100 | 140 | 18 | 2 | 180 | 135 | 100 | 4-18 |
| 11/2" | 40 | 38 | 88 | 110 | 145 | 18 | 3 | 193.5 | 165 | 100 | 4-18 |
| 2" | 50 | 50 | 102 | 125 | 160 | 18 | 3 | 225 | 170 | 135 | 4-18 |
| 21/2" | 65 | 65 | 122 | 145 | 185 | 20 | 3 | 290 | 170 | 135 | 4-18 |
| 3" | 80 | 76 | 138 | 160 | 200 | 20 | 3 | 310 | 240 | 135 | 8-18 |
| 4" | 100 | 100 | 158 | 180 | 220 | 20 | 3 | 350 | 245 | 140 | 8-18 |
उत्तर: 150°C तक निरंतर सेवा। उच्च तापमान के लिए, हम पीपीएल या प्रबलित पीटीएफई सीटें (260 डिग्री सेल्सियस तक) प्रदान करते हैं - ऑर्डर करते समय निर्दिष्ट करें।
उत्तर: नहीं। यह एक चालू/बंद वाल्व है (पूरी तरह से खुला या पूरी तरह से बंद)। प्रवाह विनियमन के लिए, हम अपनी वी-पोर्ट बॉल वाल्व श्रृंखला की अनुशंसा करते हैं।
ए: पानी/वायु/भाप के लिए डब्ल्यूसीबी; हल्के एसिड के लिए CF8; समुद्री जल, क्लोराइड और आक्रामक रसायनों के लिए CF8M। मार्गदर्शन के लिए उपरोक्त सामग्री तालिका देखें।
