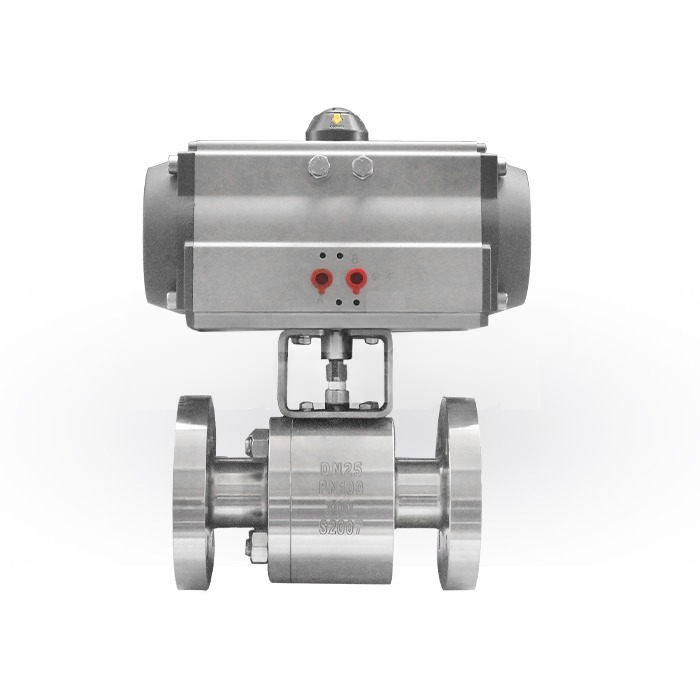

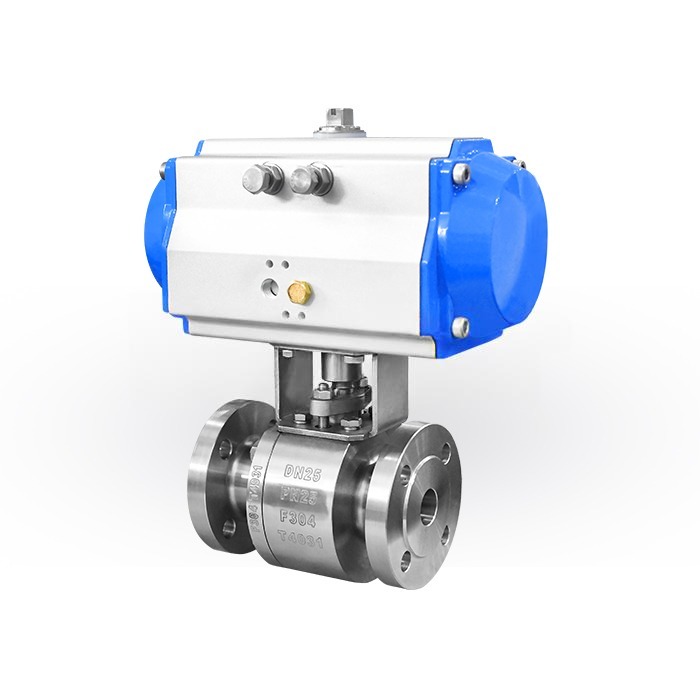

वायवीय सक्रिय जाली इस्पात निकला हुआ किनारा फ्लोटिंग बॉल वाल्व

JOEPAI वाल्व कई वर्षों से न्यूमेटिक एक्चुएटेड फोर्ज्ड स्टील फ्लैंग्ड फ्लोटिंग बॉल वाल्व का निर्माता रहा है। बॉल वाल्व जाली स्टील से बना होता है, जिसमें कास्ट स्टील की तुलना में महीन अनाज, उच्च यांत्रिक शक्ति और उच्च दबाव और प्रभाव के लिए बेहतर प्रतिरोध होता है, जो इसे उच्च तापमान और उच्च दबाव की स्थिति के लिए उपयुक्त बनाता है। तैरती हुई गेंद मध्यम दबाव में वाल्व सीट की ओर बढ़ती है, जिससे एक स्व-कसने वाली सील बन जाती है; दबाव जितना अधिक होगा, सील उतनी ही कड़ी होगी, जो इसे उच्च दबाव वाली पाइपलाइनों के लिए विशेष रूप से उपयुक्त बनाती है। वायवीय एक्चुएटर संपीड़ित हवा द्वारा संचालित होता है, जो तेजी से खुलने और बंद होने की गति प्रदान करता है और रिमोट कंट्रोल और स्वचालित संचालन को सक्षम करता है, जो बार-बार स्विचिंग या आपातकालीन शट-ऑफ के लिए उपयुक्त है। सटीक नियंत्रण और सिग्नल फीडबैक प्राप्त करने के लिए इसे सोलनॉइड वाल्व, लिमिट स्विच और पोजिशनर्स जैसे सहायक उपकरणों से सुसज्जित किया जा सकता है, और इसे आसानी से डीसीएस/पीएलसी सिस्टम में एकीकृत किया जा सकता है।

डिज़ाइन के लाभ

वायवीय एक्चुएटर्स तेजी से खुलने और बंद होने की सुविधा प्रदान करते हैं, रिमोट कंट्रोल और स्वचालित एकीकरण की सुविधा प्रदान करते हैं, जिससे सिस्टम दक्षता में सुधार होता है। वायवीय ड्राइव बिजली की चिंगारी के जोखिम को खत्म करते हैं, जिससे वे ज्वलनशील और विस्फोटक सामग्री जैसे खतरनाक वातावरण के लिए उपयुक्त हो जाते हैं। ओवरलोड के मामले में, एक्चुएटर आमतौर पर केवल रुकता है या वेंट करता है, जिससे क्षति का कोई खतरा नहीं होता है और सिस्टम सुरक्षा सुनिश्चित होती है। जटिल परिचालन स्थितियों की जरूरतों को पूरा करते हुए इनका व्यापक रूप से हवा, पानी, भाप, तेल, संक्षारक मीडिया, घोल और यहां तक ​​कि रेडियोधर्मी मीडिया को नियंत्रित करने के लिए उपयोग किया जा सकता है। दो-टुकड़ा बॉल वाल्व, इसके वाल्व बॉडी को दो भागों में एक साथ बोल्ट किया गया है, इसे अलग करना आसान है, जिससे वाल्व कक्ष की पूरी तरह से सफाई और रखरखाव की सुविधा मिलती है। यह उन प्रक्रियाओं के लिए विशेष रूप से उपयुक्त है जिनमें निरंतर पाइपलाइन सफाई या बार-बार मीडिया स्विचिंग की आवश्यकता होती है।

डिज़ाइन मानक

तकनीकी विशिष्टता: जीबी एएस दीन जेएस
डिज़ाइन मानक：एपीआई 6डी、एपीआई 608、बीएस 5351、जीबी/टी 12237、जीबी/टी 21385-2008
आमने-सामने：जीबी/टी 12221 एएसएमई बी16.10
निकला हुआ किनारा: जीबी/टी 9113 जेबी 79 एचजी 20592 एएसएमई बी16.5 डीआईएन2542-2546 जेआईएस बी2212 जेआईएस बी2214
परीक्षण और निरीक्षण: जीबी/टी 13927 बी/टी 26480 एपीआई6डी एपीआई598 डीआईएन3230 जेआईएस बी2003

निष्पादन विनिर्देश

वाल्व का आकार: 1/2"-8"

बोर: पूर्ण बोर

अंत कनेक्शन: आरएफ निकला हुआ किनारा

नाममात्र दबाव:पीएन1.6-6.4, कक्षा150~600एलबी
शक्ति परीक्षण: 1.5PN
सील परीक्षण: 1.1PN
गैस सील परीक्षण: 0.6 एमपीए
वाल्व बॉडी मुख्य सामग्री: A105,F304,F316，डुप्लेक्स स्टेनलेस स्टील
उपयुक्त माध्यम: पानी, भाप, तेल, रेशे युक्त, छोटे ठोस कण, घोल, आदि
उपयुक्त तापमान:-29℃~180℃；-29℃~425℃；-40~540℃

फोर्जिंग बॉल वाल्व पार्ट्स सामग्री

मुख्य आयाम
