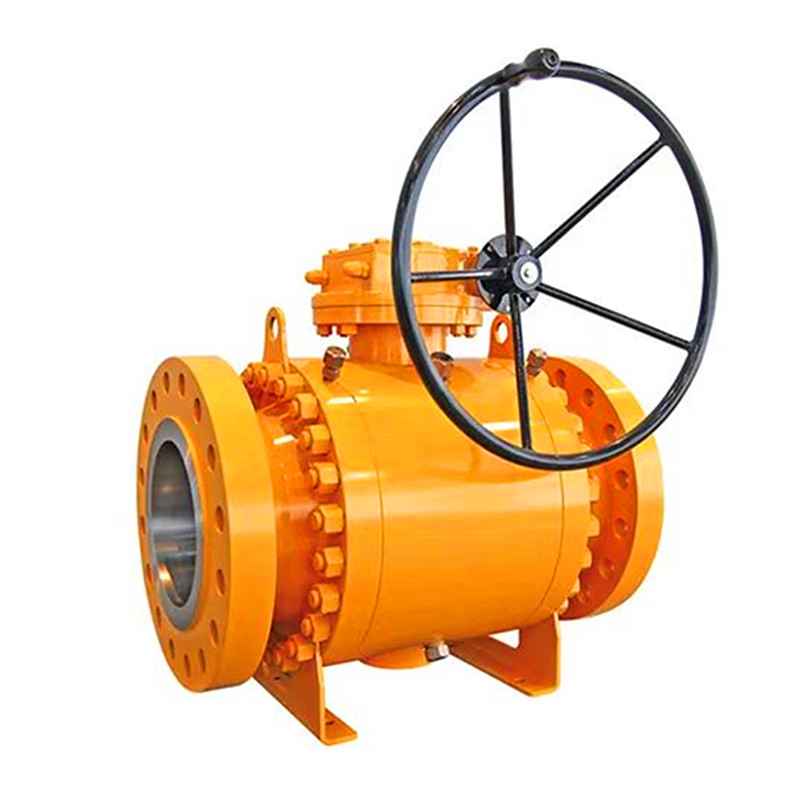

JOEPAI वाल्व 2003 से 3PC फोर्ज्ड स्टील फुल बोर ट्रूनियन माउंटेड फ्लैंज बॉल वाल्व बाजार में गहराई से शामिल है, वाल्व में तीन घटक होते हैं, जो डिस्सेप्लर और रखरखाव की सुविधा प्रदान करते हैं। पूरी पाइपलाइन को तोड़े बिना आंतरिक भागों को बदला जा सकता है, जिससे रखरखाव का समय और लागत काफी कम हो जाती है। जोपेई अनुकूलित और निर्यात सेवाओं पर ध्यान केंद्रित कर रहा है समृद्ध ओईएम अनुभव के साथ जाली उच्च दबाव वाले वाल्व। उच्च दबाव, उच्च तापमान या संक्षारक मीडिया जैसी कठोर परिस्थितियों वाले औद्योगिक अनुप्रयोगों में, जाली बॉल वाल्व अक्सर कास्ट वाल्व की तुलना में अधिक विश्वसनीय विकल्प होते हैं। कास्टिंग प्रक्रियाओं का उपयोग करने वाले अधिकांश बॉल वाल्वों के विपरीत, जाली वाल्व एक अद्वितीय विनिर्माण विधि के माध्यम से अपनी संरचनात्मक ताकत और दबाव प्रतिरोध में काफी सुधार करते हैं। गंभीर परिस्थितियों के लिए जाली बॉल वाल्व चुनें जहां सुरक्षा, विश्वसनीयता और अधिकतम ताकत पर समझौता नहीं किया जा सकता है।
जाली स्टील सामग्री: वाल्व बॉडी, बॉल और स्टेम सभी उच्च गुणवत्ता वाले जाली कार्बन स्टील (ए105) या जाली स्टेनलेस स्टील (एफ304, एफ316) से बने होते हैं, जिन्हें कास्टिंग दोषों को खत्म करने के लिए सटीक फोर्जिंग के माध्यम से संसाधित किया जाता है, जिससे उच्च शक्ति और अच्छा संक्षारण प्रतिरोध सुनिश्चित होता है।
ट्रूनियन (फिक्स्ड) बॉल डिज़ाइन का उपयोग करने वाले बॉल वाल्व उच्च दबाव की स्थिति, परिचालन प्रदर्शन, पहनने के प्रतिरोध और सुरक्षा में महत्वपूर्ण लाभ प्रदान करते हैं, जो उन्हें विभिन्न जटिल परिचालन स्थितियों के लिए उपयुक्त बनाता है।
निकला हुआ किनारा कनेक्शन: पाइपलाइन प्रणालियों के साथ निर्बाध डॉकिंग के लिए एएनएसआई-मानक निकला हुआ किनारा कनेक्शन को अपनाता है, जिसमें आसान स्थापना और विश्वसनीय सीलिंग शामिल है।
विश्वसनीय सीलिंग प्रदर्शन: उच्च दबाव और उच्च तापमान स्थितियों के तहत शून्य-रिसाव सीलिंग सुनिश्चित करने के लिए वाल्व सीट पीटीएफई, पीईईके या धातु सीलिंग सामग्री का उपयोग करती है।
अग्नि-सुरक्षित डिज़ाइन: एपीआई 607 अग्नि सुरक्षा मानकों का अनुपालन करता है, सिस्टम सुरक्षा सुनिश्चित करने के लिए आग जैसी चरम स्थितियों में भी सीलिंग प्रदर्शन बनाए रखता है।
एंटी-स्टैटिक और ब्लो-आउट प्रूफ़ स्टेम डिज़ाइन: विद्युत सुरक्षा और परिचालन स्थिरता को बढ़ाने के लिए एंटी-स्टैटिक उपकरणों और ब्लो-आउट प्रूफ़ स्टेम्स से सुसज्जित।
एकाधिक ऑपरेशन मोड: विभिन्न एप्लिकेशन परिदृश्यों की आवश्यकताओं को पूरा करने के लिए वैकल्पिक मैनुअल ऑपरेशन या स्वचालित नियंत्रण जैसे वायवीय, इलेक्ट्रिक या हाइड्रोलिक एक्चुएटर्स।
कम प्रवाह प्रतिरोध डिज़ाइन: सुचारू आंतरिक प्रवाह मार्ग प्रवाह प्रतिरोध को कम करता है, ऊर्जा की खपत को प्रभावी ढंग से कम करता है और सिस्टम दक्षता में सुधार करता है।
नाममात्र व्यास: 2"~40" (DN50 से DN1000)
नाममात्र दबाव: 150LB से 900LB
कार्य तापमान: -29℃ से 425℃
सामग्री: जाली स्टील (A105,F304,F316)
सीलिंग सामग्री: PTFE, RPTFE, PEEK, धातु सील
एएसएमई बी16.5 मानक के अनुसार निकला हुआ किनारा कनेक्शन
ऑपरेशन मोड: मैनुअल, वायवीय, इलेक्ट्रिक, हाइड्रोलिक (वैकल्पिक)
डिज़ाइन मानक: एपीआई 608, एएसएमई बी16.34
परीक्षण मानक: एपीआई 598
तेल और गैस: उच्च दबाव वाले तेल/गैस ट्रांसमिशन पाइपलाइनों, रिफाइनरियों और प्राकृतिक गैस प्रसंस्करण सुविधाओं में उपयोग किया जाता है।
रासायनिक उद्योग: एसिड, क्षार और नमक समाधान जैसे संक्षारक मीडिया से निपटने के लिए उपयुक्त।
बिजली उद्योग: बिजली संयंत्रों में शीतलन जल प्रणालियों और भाप पाइपलाइनों पर लागू।
जल उपचार और नगरपालिका जल आपूर्ति: जल गुणवत्ता सुरक्षा और स्थिर प्रणाली संचालन सुनिश्चित करता है।
अपतटीय इंजीनियरिंग: समुद्री जल वातावरण में उत्कृष्ट प्रदर्शन करता है, अपतटीय प्लेटफार्मों और जहाजों में द्रव नियंत्रण प्रणालियों के लिए उपयुक्त है।
| शरीर एवं अंतिम टुकड़ा | एएसटीएम ए 105 - जाली कार्बन स्टील |
| 304/304एल जाली स्टेनलेस स्टील एएसटीएम ए 182 एफ 304/एफ 304एल - | |
| एएसटीएम ए 182 एफ 316/एफ 316एल - जाली स्टेनलेस स्टील 316/316एल | |
| एएसटीएम ए 182 एफ 11/एफ 22 - मिश्र धातु इस्पात | |
| गेंद | एएसटीएम ए 351 जीआर। सीएफ 8 / सीएफ 8एम (एसएस 304 / एसएस 316) |
| एएसटीएम ए 182 एफ304 / एफ316 (एसएस 304 / एसएस 316) | |
| एएसटीएम ए 351 जीआर। सीएफ 3 / सीएफ 3एम (एसएस 304एल / एसएस 316एल) | |
| एएसटीएम ए 182 एफ304एल / एफ316एल (एसएस 304एल / एसएस 316एल) | |
| तना | 304/316 (एसएस 304/एसएस 316) - एएसटीएम ए 276 टी |
| 304एल/316एल (एसएस 304एल/एसएस 316एल) - एएसटीएम ए 276 टी | |
| एएसटीएम ए 276 टी-410 (एसएस 410) | |
| बॉल सीट और बॉडी सील | पीटीएफई वर्जिन / 25% ग्लास भरा हुआ - जीएफटी / कार्बन भरा हुआ - सीएफटी |
| PEEK / डेल्रिन / ग्राफोइल - ग्रेफाइट रिंग | |
| ग्लैंड पैकिंग | पीटीएफई वर्जिन / 25% ग्लास भरा हुआ - जीएफटी / कार्बन भरा हुआ - सीएफटी |
| ग्राफोइल - ग्रेफाइट रिंग | |
| स्टड और नट | एएसटीएम ए 193 जीआर. बी7/ए 194 जीआर. 2 एच |
| एस.एस. 304 / एस.एस. 316 |
कक्षा 150LB कक्षा 150एलबी · यूनिट: मिमी
| एनपीएस |
डीएन |
d |
L |
निकला हुआ |
H | एच 1 |
|||||||
| आरएफ | आरटीजे | बीडब्ल्यू | D | डी1 | डी2 | f | b | एन-φd |
|||||
| 2" | 50 | 50 | 178 | 191 | 216 | 150 | 120.5 | 92 | 2 | 14.5 | 4-19 | 93 | 88 |
| 3" | 80 | 75 | 203 | 216 | 283 | 190 | 152.5 | 127 | 2 | 17.5 | 4-19 | 118.5 | 117 |
| 4" | 100 | 100 | 229 | 241 | 305 | 230 | 190.5 | 157 | 2 | 22.5 | 8-19 | 143.5 | 137 |
| 6" | 150 | 150 | 394 | 406 | 457 | 280 | 241.5 | 216 | 2 | 24 | 8-22 | 208 | 178.5 |
| 8" | 200 | 201 | 457 | 470 | 521 | 345 | 298.5 | 270 | 2 | 27 | 8-22 | 248 | 222 |
| 10" | 250 | 252 | 533 | 546 | 559 | 405 | 362 | 324 | 2 | 29 | 12-25 | 294 | 265 |
| 12" | 300 | 303 | 610 | 622 | 635 | 485 | 432 | 381 | 2 | 30.5 | 12-25 | 344.5 | 305.5 |
| 14" | 350 | 334 | 686 | 699 | 762 | 535 | 476 | 416 | 2 | 33.5 | 12-29 | 377 | 334 |
| 16" | 400 | 385 | 762 | 775 | 838 | 595 | 540 | 470 | 2 | 35 | 16-29 | 418 | 375 |
| 18" | 450 | 436 | 864 | 876 | 914 | 635 | 578 | 533 | 2 | 38.5 | 16-32 | 463 | 410 |
| 20" |
500 | 487 | 914 | 927 | 991 | 700 | 635 | 584 | 2 | 41.5 | 20-32 | 502 | 458 |
| 24" |
600 | 589 | 1067 | 1080 | 1143 | 815 | 749.5 | 692 | 2 | 46.5 | 20-35 | 586 | 534 |
| 26" | 650 | 633 | 1143 | - | 1245 | 870 | 806.5 | 749 | 2 | 68 | 24-35 | 626 | 594 |
| 28" |
700 | 684 | 1245 | - | 1346 | 927 | 864 | 800 | 2 | 71 | 28-35 | 644 | 658 |
| 30" | 750 | 735 | 1295 | - | 1387 | 984 | 914.5 | 857 | 2 | 75 | 28-35 | 720 | 677 |
| 32" |
800 | 779 | 1372 | - | 1524 | 1060 | 978 | 914 | 2 | 81 | 28-41 | 742 | 746 |
| 36" |
900 | 874 | 1524 | - | 1727 | 1168 | 1086 | 1022 | 2 | 90 | 32-41 | 839 | 791 |
| 40” | 1000 | 976 | 1753 | - | - | 1298 | 1200 | 1124 | 2 | 90 | 36-41 | 913.5 | 863 |
कक्षा 300LB 300LB यूनिट: मिमी
| एनपीएस |
डीएन |
d |
L |
निकला हुआ |
H | एच 1 |
|||||||
| आरएफ | आरटीजे | बीडब्ल्यू | D | डी1 | डी2 | f | b | एन-φd |
|||||
| 2" | 50 | 50 | 216 | 232 | 216 | 165 | 127 | 92 | 2 | 21 | 8-19 | 93 | 88 |
| 3" | 80 | 75 | 283 | 298 | 283 | 210 | 168.5 | 127 | 2 | 27 | 8-22 | 118.5 | 117 |
| 4" | 100 | 100 | 305 | 321 | 305 | 255 | 200 | 157 | 2 | 30.5 | 8-22 | 143.5 | 137 |
| 6" | 150 | 150 | 403 | 419 | 457 | 320 | 270 | 216 | 2 | 35 | 12-22 | 208 | 178.5 |
| 8" | 200 | 201 | 502 | 518 | 521 | 380 | 330 | 270 | 2 | 40 | 12-25 | 248 | 222 |
| 10" | 250 | 252 | 568 | 584 | 559 | 445 | 387.5 | 324 | 2 | 46.5 | 16-29 | 290 | 265 |
| 12" | 300 | 303 | 648 | 664 | 635 | 520 | 451 | 381 | 2 | 49.5 | 16-32 | 344.5 | 308.5 |
| 14" | 350 | 334 | 762 | 778 | 762 | 585 | 514.5 | 413 | 2 | 52.5 | 20-32 | 377 | 334 |
| 16" | 400 | 385 | 838 | 854 | 838 | 650 | 571.5 | 470 | 2 | 56 | 20-35 | 423 | 380 |
| 18" | 450 | 436 | 914 | 930 | 914 | 710 | 628.5 | 533 | 2 | 59 | 24-35 | 463 | 410 |
| 20" |
500 | 487 | 991 | 1010 | 991 | 775 | 686 | 574 | 2 | 62 | 24-35 | 502 | 458 |
| 24" |
600 | 589 | 1143 | 1165 | 1143 | 915 | 813 | 592 | 2 | 68.5 | 24-41 | 592 | 549 |
| 26" | 650 | 633 | 1245 | - | 1245 | 972 | 876.5 | 749 | 2 | 79 | 28-45 | 633 | 590 |
| 28" |
700 | 684 | 1346 | - | 1346 | 1035 | 940 | 800 | 2 | 86 | 28-45 | 680 | 737 |
| 30" | 750 | 735 | 1397 | - | 1387 | 1092 | 997 | 857 | 2 | 92 | 28-48 | 730 | 682 |
| 32" |
800 | 779 | 1524 | - | 1524 | 1179 | 1054 | 914 | 2 | 98 | 28-51 | 765 | 720 |
| 36" |
900 | 874 | 1727 | - | 1727 | 1270 | 1168 | 1022 | 2 | 105 | 32-54 | 847 | 804 |
| 40” | 1000 | 976 | 1956 | - | - | 1238 | 1156 | 1086 | 2 | 114 | 36-54 | 921 | 877 |
