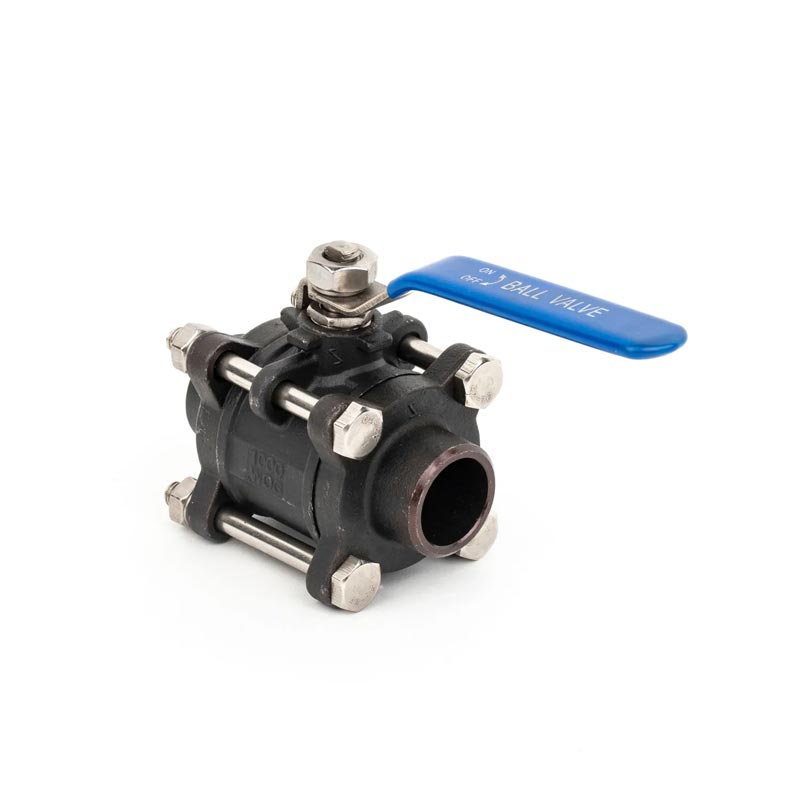

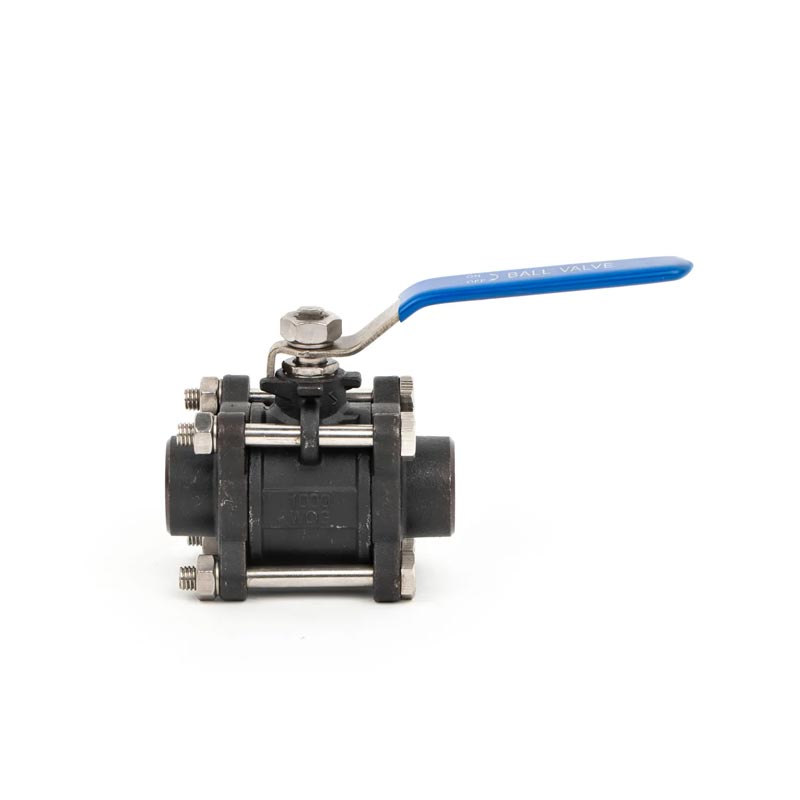

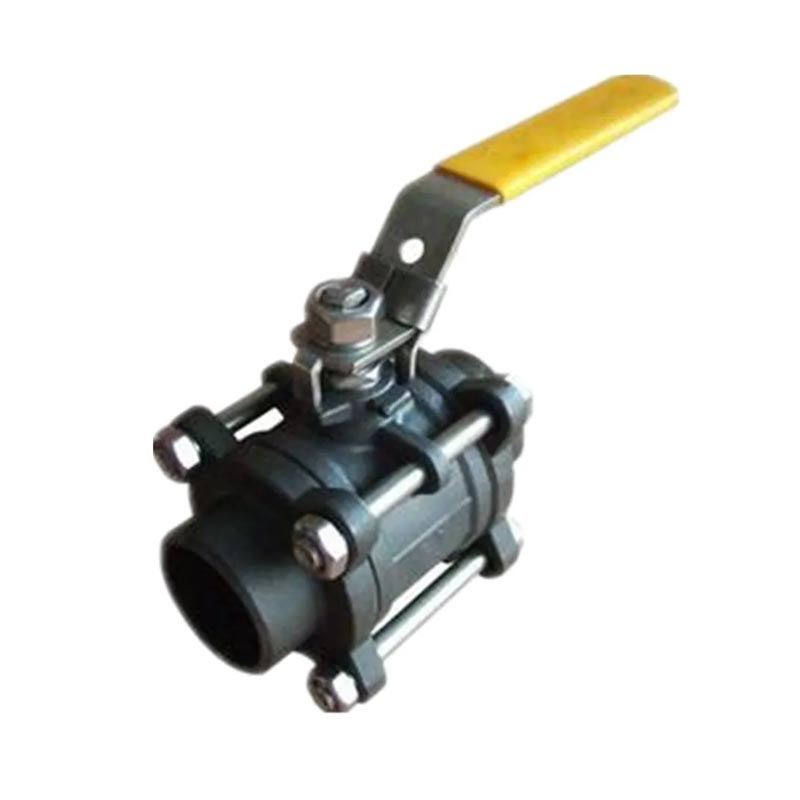

जोपई कार्बन स्टील 3-पीसी वेल्डेड एंड्स बॉल वाल्व PN64 बेहतर प्रदान करता है उच्च दबाव अनुप्रयोगों के लिए प्रदर्शन, टिकाऊ और विश्वसनीय प्रदान करना तेल और गैस, रासायनिक प्रसंस्करण, शक्ति जैसे उद्योगों में द्रव नियंत्रण पीढ़ी, और जल उपचार। इसके मजबूत 3-टुकड़ा डिजाइन के साथ, वेल्डेड अंत, और फायर-सेफ निर्माण, यह वाल्व सबसे अधिक मिलने के लिए इंजीनियर है आवश्यकताओं की मांग। उद्योग-अग्रणी गुणवत्ता के लिए जोपई चुनें, नवाचार, और समर्थन।
थ्रेड स्टैंडर्ड: NPT, BSPT, DIN259, DIN2999, ISO228 क्लास ए
अधिकतम दबाव: 6.4mpa
तापमान सीमा: -20C ~ 232C
उपयुक्त माध्यम: पानी, तेल, हवा और कुछ संक्षारक तरल पदार्थ
ब्लो-आउट प्रूफ स्टेम/फुल पोर्ट
निवेश कास्टिंग निकाय
1000psi (PN64) W.O.G
सामग्री मानक: S45C/ASTM A216 GR-WCB/DIN1.00619
SS316/ASTM A351 GR-CF8M/DIN1.4408
SS304/ASTM A351 GR-CF8/DIN1.4308
| 1 | टोपी | CF8M/CF8/WCB | 8 | तना | SS316/SS304SS |
| 2 | बोल्ट वॉशर | SS304/SS/SS316 | 9 | जोर से धोनेवाला | पीटीएफई |
| 3 | हेक्स नट | SS304/SS/SS316 | 10 | पैकिंग | पीटीएफई |
| 4 | बोल्ट | SS304/SS/SS316 | 11 | ग्रंथि | SS304/SS |
| 5 | शरीर | CF8M/CF8/WCB | 12 | स्प्रिंग वाला वाशर | SS304/SS |
| 6 | सीट | पीटीएफई | 14 | तना नट | SS304/SS |
| 7 | गेंद | SS316/SS304/SS | 15 | केवल रिट्रीट ब्लॉक करें | एसएस |
| डीएन | G | D | L | W | एच 1 | एच 2 | ई 1 | ई 2 | आरए | आरबी |
| 6 | 1/4 " | 6 | 60 | 9 | 9 | 40 | आर 3 | आर 3 | 18 | 21 |
| 10 | 3/8 " | 10 | 60 | 9 | 9 | 40 | आर 3 | आर 3 | 18 | 21 |
| 15 | 1/2 " | 14 | 75 | 9 | 9 | 40 | आर 3 | आर 3 | 18 | 21 |
| 20 | 3/4 " | 19 | 80 | 9 | 9 | 45 | आर 3 | आर 3 | 18 | 21 |
| 25 | 1 " | 24 | 90 | 11 | 11 | 55 | आर 3 | R3.5 | 21 | 25 |
| 32 | 11/4 " | 32 | 110 | 11 | 11 | 60 | आर 3 | R3.5 | 21 | 25 |
| 40 | 11/2 " | 38 | 120 | 14 | 14 | 75 | R3.5 | R4.5 | 25 | 35 |
| 50 | 2 " | 50 | 140 | 14 | 14 | 83 | R3.5 | R4.5 | 25 | 35 |
| 65 | 21/2 " | 65 | 185 | 17 | 17 | 108 | R3.5 | R4.5 | 25 | 35 |
| 80 | 3 " | 80 | 205 | 17 | 17 | 116 | R4.5 | R5.5 | 35 | 51 |
| 100 | 4 " | 98 | 240 | 22 | 22 | 130 | R4.5 | R5.5 | 35 | 51 |
पाइपलाइन की दिशा को समझने के लिए, पाइपलाइन और पाइपलाइन की लंबाई के साथ इलाके के अनचाहे को मापें, पाइपलाइन के शुरुआती बिंदु से शुरू करना और केंद्र के साथ पूरे ढेर और अतिरिक्त ढेर स्थापित करना आवश्यक है। इस काम को सेंटर पाइल मापन और सेटिंग कहा जाता है। कार्बन स्टील 3-पीसी वेल्डेड एंड्स बॉल वाल्व PN64 का नियंत्रण पाइपलाइन को बेहतर बना देगा।
हम शुरुआती बिंदु से शुरू करते हैं और विनियमों के अनुसार हर पूर्णांक को एक ढेर सेट करते हैं, जिसे पूरे ढेर कहा जाता है। पूरे ढेर की रिक्ति को इलाके के अनचाहे और गुणों के आधार पर निर्धारित किया जा सकता है। जब इलाका बहुत कम हो जाता है, तो पूरे ढेर के बीच की रिक्ति आमतौर पर 20 मीटर और 30 मीटर होती है; जब इलाका अपेक्षाकृत सपाट होता है, तो रिक्ति को 50 मीटर पर सेट किया जा सकता है, लेकिन लंबाई 50 मीटर से अधिक नहीं होनी चाहिए। हमारे प्रसंस्करण के बाद, कार्बन स्टील 3-पीसी वेल्डेड बॉल वाल्व PN64 पाइपलाइन को बेहतर बना सकता है।
