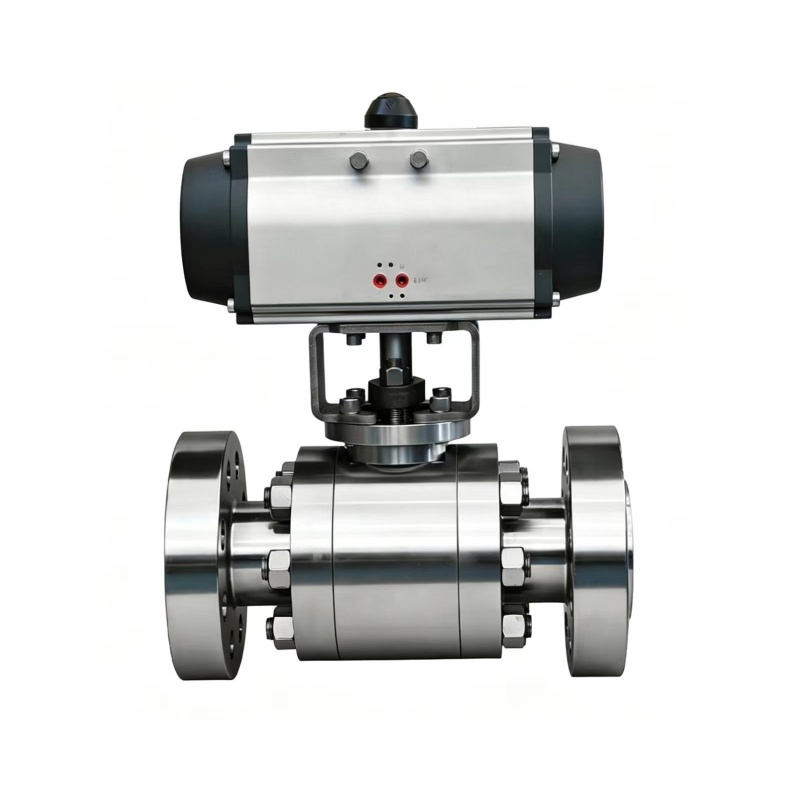

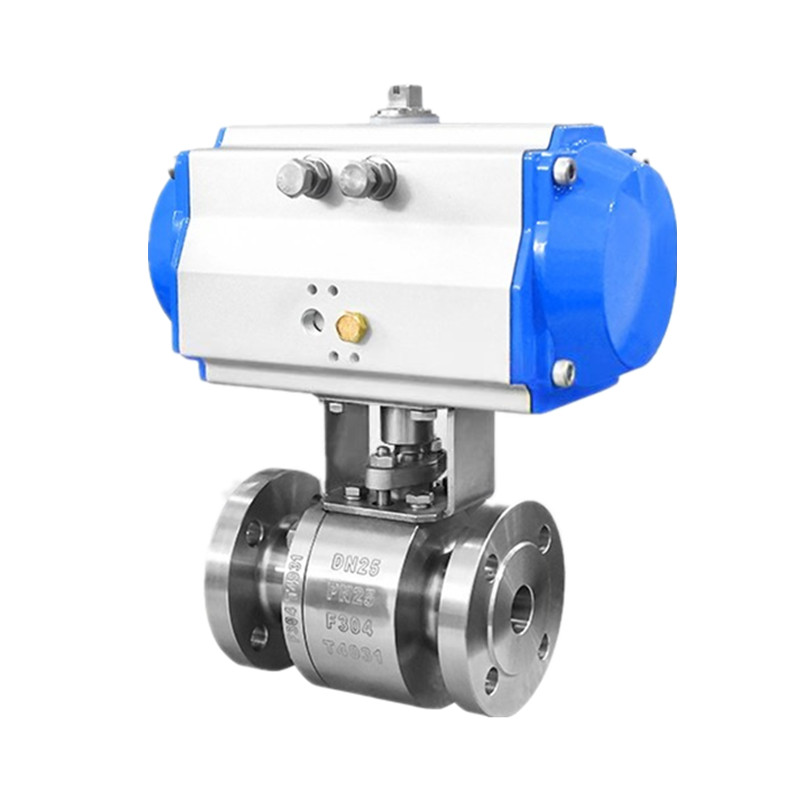

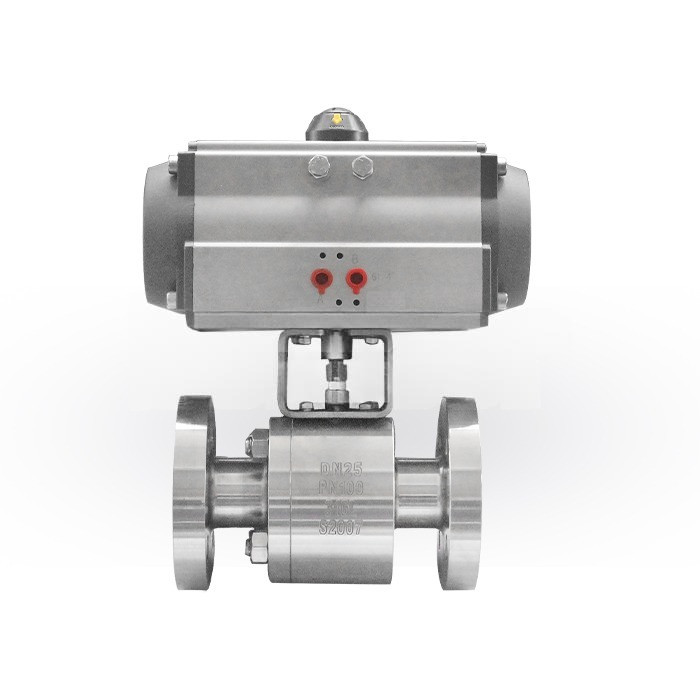

JOEPAI आपूर्ति किए गए न्यूमेटिक एक्चुएटेड हाई प्रेशर बॉल वाल्व में डबल वाल्व सीटों द्वारा क्लैंप की गई एक शाफ्ट-मुक्त फ्लोटिंग बॉल संरचना होती है। वायवीय ड्राइविंग मोड को अपनाते हुए, यह औद्योगिक पाइपलाइनों पर तेज, स्थिर और श्रम-बचत रिमोट स्वचालित स्विचिंग, प्रवाह वितरण और मध्यम प्रवाह दिशा समायोजन का एहसास करता है। यह वाल्व विश्वसनीय स्टेम सीलिंग, अग्नि सुरक्षा, विरोधी स्थैतिक प्रदर्शन, स्वचालित दबाव राहत और लॉकिंग तंत्र से सुसज्जित है। इसमें कॉम्पैक्ट संरचना, उच्च दबाव प्रतिरोध और उत्कृष्ट संक्षारण प्रतिरोध है, जो व्यापक रूप से रासायनिक, पेट्रोलियम, प्राकृतिक गैस, धातु विज्ञान और अन्य क्षेत्रों में लागू होता है, विशेष रूप से हाइड्रोजन सल्फाइड माध्यम, अशुद्धियों और मजबूत संक्षारक गैस पाइपलाइनों के साथ कठोर कामकाजी परिस्थितियों के लिए उपयुक्त है।
वायवीय सक्रिय उच्च दबाव बॉल वाल्व अत्यधिक उच्च दबाव वाले कामकाजी वातावरण को सहन करते हुए तरल पदार्थ और गैसों को विनियमित करने के लिए इंजीनियर किए गए हैं, जो हजारों पीएसआई तक ऑपरेटिंग दबाव बनाए रखने में सक्षम हैं। स्टेनलेस स्टील, कार्बन स्टील और अन्य उच्च शक्ति मिश्र धातु सामग्री से निर्मित, वे बेहतर सीलिंग प्रदर्शन और उत्कृष्ट स्थायित्व प्रदान करते हैं, जो उच्च दबाव सेवा में स्थिर रिसाव-प्रूफ संचालन सुनिश्चित करते हैं।
वाल्व चयन में, फोर्ज्ड और कास्ट बॉल वाल्व के बीच प्रक्रिया अंतर को अलग करना आवश्यक है। दोनों प्रकार विविध ऑन-साइट परिचालन मांगों को पूरा करने के लिए पेशेवर अनुकूलित डिज़ाइन के साथ शुरू होते हैं, और लचीले चयन के लिए प्रचुर विशिष्टताओं में उपलब्ध हैं। हमारे जाली बॉल वाल्व पूर्ण आकार, दबाव वर्ग और आंतरिक ट्रिम संयोजन को कवर करते हैं; उनमें से, हेवी-ड्यूटी फोर्ज्ड बॉल वाल्व ½ इंच से लेकर 20 इंच कैलिबर तक के होते हैं, जिनमें दबाव ग्रेड एएनएसआई 150# से 1500# तक होता है।

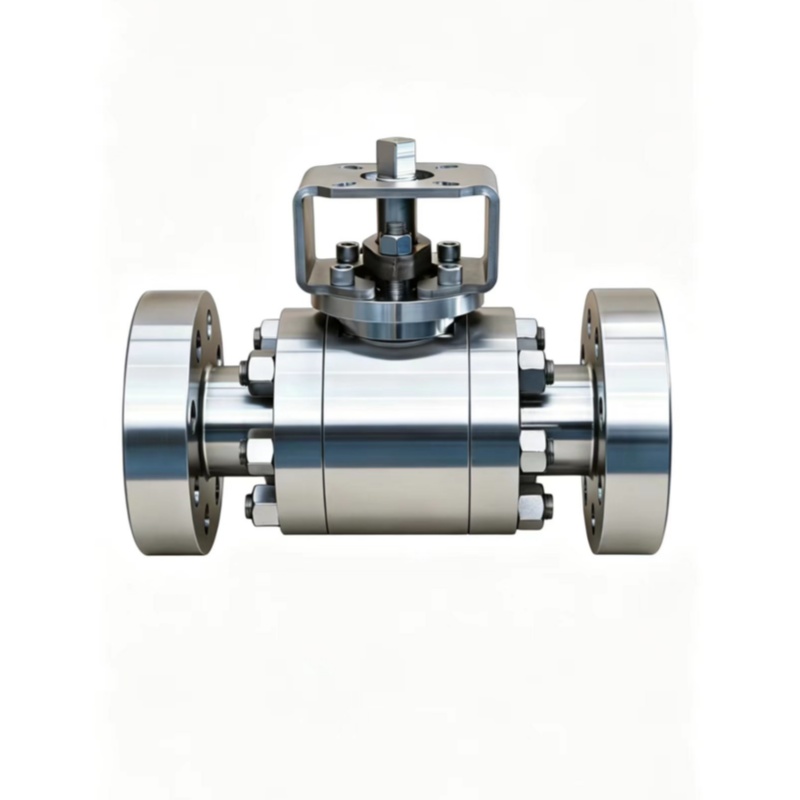

डिज़ाइन की पुष्टि के बाद, पेशेवर तकनीशियन सटीक फोर्जिंग प्रसंस्करण करते हैं। गर्म फोर्जिंग और यांत्रिक निर्माण के माध्यम से, धातु सामग्री को घने और उच्च कठोरता वाले वाल्व घटकों में आकार दिया जाता है। वाल्व बॉडी और आंतरिक कोर भागों की इंटीग्रल फोर्जिंग समग्र संरचनात्मक ताकत को काफी हद तक बढ़ाती है, जिससे वाल्व कठोर और गंभीर कामकाजी परिस्थितियों में स्थिर और विश्वसनीय सेवा प्रदर्शन बनाए रखने में सक्षम होते हैं।
फ्लोटिंग बॉल प्रकार
विभाजित शरीर, 2-टुकड़ा या 3-टुकड़ा शरीर
विरोधी स्थैतिक उपकरण;
API607 के अनुसार अग्नि सुरक्षित
लॉकिंग डिवाइस;
एंटी-ब्लोआउट स्टेम
द्विदिश सीलिंग प्रकार
ऑपरेशन: लीवर, गियर, वायवीय, हाइड्रोलिक और इलेक्ट्रिक एक्चुएटर।
| वस्तु | मानक |
|---|---|
| डिज़ाइन एवं विनिर्माण | एपीआई 6डी, एपीआई 608, बीएस 5351/डीआईएन 3357/जेआईएस बी2071 |
| आमने-सामने का आयाम | एएसएमई बी16.10 / डीआईएन 3202 / जेआईएस बी2002 |
| निकला हुआ किनारा | एएसएमई बी16.5, एएसएमई बी16.47 / डीआईएन 2543‑2545‑2501 / जेआईएस बी2220 |
| परीक्षण एवं निरीक्षण | एपीआई 598, एपीआई 6डी/डीआईएन 2401/जेआईएस बी2003 |
यह वायवीय सक्रिय उच्च दबाव बॉल वाल्व औद्योगिक अनुप्रयोगों की एक विस्तृत श्रृंखला के लिए डिज़ाइन किया गया है, जो लचीली दबाव रेटिंग, कई बॉडी सामग्री विकल्प और व्यापक तापमान अनुकूलन क्षमता प्रदान करता है। वाल्व विश्वसनीय द्विदिश सीलिंग प्रदान करता है और मैनुअल और स्वचालित नियंत्रण प्रणालियों दोनों के अनुरूप विभिन्न सक्रियण विधियों के साथ उपलब्ध है।
| पैरामीटर | विनिर्देश |
|---|---|
| नाममात्र का दबाव | 150एलबी - 600एलबी / पीएन16 - पीएन100 / 10के - 60के |
| शक्ति परीक्षण दबाव | 1.5 × पीएन (या 1.5 × रेटेड दबाव) |
| नाममात्र आकार सीमा | 1/2"-2" (डीएन15-डीएन50) |
| वाल्व शारीरिक सामग्री | अनुरोध पर A105, LF2, F304, F316, F304L, F316L, हास्टेलॉय, सुपर डुप्लेक्स, इन्हेंल, C95500 (एल्यूमीनियम कांस्य), मिश्र धातु 20, और अन्य विशेष मिश्र धातुएँ |
| उपयुक्त मीडिया | पानी, भाप, तेल और तरल पदार्थ जिनमें रेशे, छोटे ठोस कण, घोल आदि होते हैं। |
| उपयुक्त तापमान रेंज | -29℃ ~ 180℃ (मानक)-29℃ ~ 425℃ (उच्च तापमान विकल्प)-40℃ ~ 540℃ (अत्यधिक तापमान विकल्प) |
यह एक औद्योगिक वाल्व है जो एक्चुएटर को चलाने के लिए संपीड़ित हवा का उपयोग करता है, गेंद को खोलने, बंद करने या प्रवाह को नियंत्रित करने के लिए घुमाता है। JOEPAI वाल्व में डबल सीटों के साथ एक शाफ्ट-मुक्त फ्लोटिंग बॉल संरचना होती है, जो रासायनिक, पेट्रोलियम, प्राकृतिक गैस और धातुकर्म अनुप्रयोगों के लिए तेज़, स्थिर और दूरस्थ स्वचालित स्विचिंग को सक्षम करती है।
हमारे वाल्व API 6D, API 608, BS 5351, DIN 3357, और JIS B2071 के अनुसार डिज़ाइन और निर्मित किए गए हैं, ASME B16.10/DIN 3202/JIS B2002 के अनुसार आमने-सामने आयाम, ASME B16.5/B16.47/DIN 2543‑2501/JIS के अनुसार फ़्लैंज्ड सिरे। बी2220, और एपीआई 598/एपीआई 6डी/डीआईएन 2401/जेआईएस बी2003 के अनुसार परीक्षण।
दबाव: 150एलबी - 600एलबी / पीएन16 - पीएन100 / 10के - 60केतापमान: -29℃ ~ 180℃ (मानक), -29℃ ~ 425℃ (उच्च-तापमान), -40℃ ~ 540℃ (चरम) आकार: 1/2" - 2" (डीएन15 - DN50) मानक; एएनएसआई 150# - 1500# के साथ 20" तक के जाली वाल्व उपलब्ध हैं।
हम कार्बन स्टील्स (ए105, एलएफ2), स्टेनलेस स्टील्स (एफ304/एफ316/एल), और हेस्टेलॉय, सुपर डुप्लेक्स, इनकोनेल, सी95500 (एल्यूमीनियम कांस्य), और मिश्र धातु 20 सहित उच्च-प्रदर्शन मिश्र धातुओं की आपूर्ति करते हैं - एच₂एस, घोल और रासायनिक धाराओं जैसे आक्रामक मीडिया के लिए उत्कृष्ट संक्षारण प्रतिरोध सुनिश्चित करते हैं।
हाँ। सभी वाल्वों में एपीआई 607 से प्रमाणित अग्नि-सुरक्षित डिज़ाइन और एक एंटी-स्टैटिक डिवाइस है जो गेंद, स्टेम और बॉडी के बीच विद्युत निरंतरता सुनिश्चित करता है, जिससे ज्वलनशील वातावरण में स्थैतिक चिंगारी के खतरों को रोका जा सकता है।6। कौन से एक्चुएशन विकल्प उपलब्ध हैं?
हम लीवर (मैनुअल), गियर ऑपरेटर, वायवीय एक्चुएटर, हाइड्रोलिक एक्चुएटर और इलेक्ट्रिक एक्चुएटर की पेशकश करते हैं - सभी सोलनॉइड वाल्व, पोजिशनर्स, लिमिट स्विच और फेल-सेफ स्प्रिंग-रिटर्न इकाइयों जैसे सहायक उपकरणों के साथ अनुकूलन योग्य हैं।
