JOEPAI के लिए अनुकूलित पर ध्यान केंद्रित कर रहा है जाली इस्पात उच्च दबाव एएनएसआई निकला हुआ किनारा बॉल वाल्व, समृद्ध OEM अनुभव और अंतरराष्ट्रीय के साथ प्रोजेक्ट मिलान रिकॉर्ड। उच्च दबाव, उच्च तापमान या संक्षारक मीडिया जैसी कठोर परिस्थितियों वाले औद्योगिक अनुप्रयोगों में, जाली बॉल वाल्व अक्सर कास्ट वाल्व की तुलना में अधिक विश्वसनीय विकल्प होते हैं। कास्टिंग प्रक्रियाओं का उपयोग करने वाले अधिकांश बॉल वाल्वों के विपरीत, जाली वाल्व एक अद्वितीय विनिर्माण विधि के माध्यम से अपनी संरचनात्मक ताकत और दबाव प्रतिरोध में काफी सुधार करते हैं। गंभीर परिस्थितियों के लिए जाली बॉल वाल्व चुनें जहां सुरक्षा, विश्वसनीयता और अधिकतम ताकत पर समझौता नहीं किया जा सकता है।
उच्च दबाव वाले बॉल वाल्व को उच्च दबाव के तहत तरल पदार्थ या गैस मीडिया को नियंत्रित करने और झेलने के लिए डिज़ाइन किया गया है, जो आमतौर पर सैकड़ों से हजारों पाउंड प्रति वर्ग इंच (पीएसआई) तक के कामकाजी दबाव को संभालते हैं। उत्कृष्ट सीलिंग प्रदर्शन और स्थायित्व के साथ उच्च दबाव की स्थिति में रिसाव-मुक्त, परेशानी-मुक्त संचालन सुनिश्चित करने के लिए ये वाल्व स्टेनलेस स्टील, कार्बन स्टील और अन्य उच्च शक्ति वाले मिश्र धातुओं से निर्मित होते हैं।
फोर्ज्ड बॉल वाल्व का चयन करते समय, यह समझना महत्वपूर्ण है कि इसकी निर्माण प्रक्रिया कास्ट वाल्व से कैसे भिन्न है। कास्ट वाल्व के समान, जाली बॉल वाल्व का उत्पादन विशिष्ट परिचालन आवश्यकताओं के अनुरूप विस्तृत डिजाइन और इंजीनियरिंग के साथ शुरू होता है। ग्राहकों के पास अपनी एप्लिकेशन आवश्यकताओं से मेल खाने के लिए विभिन्न डिज़ाइन मापदंडों में से चयन करने की सुविधा है। हम कई आकारों, दबाव रेटिंग, सामग्री ग्रेड और ट्रिम कॉन्फ़िगरेशन में जाली बॉल वाल्व प्रदान करते हैं। उदाहरण के लिए, हमारे गंभीर सेवा जाली बॉल वाल्व ½" से 20" आकार में उपलब्ध हैं, जिनमें दबाव वर्ग ANSI 150# से 4500# तक हैं।
एक बार वाल्व डिज़ाइन को अंतिम रूप देने के बाद, हमारे कुशल तकनीशियन फोर्जिंग प्रक्रिया को आगे बढ़ाते हैं। फोर्जिंग में धातु को उच्च शक्ति, घने घटकों में आकार देने के लिए यांत्रिक बल - जिसे अक्सर गर्मी के साथ जोड़ा जाता है - लागू करना शामिल है। वाल्व बॉडी और आंतरिक हिस्से दोनों जाली हैं, जिसके परिणामस्वरूप असाधारण रूप से मजबूत, हेवी-ड्यूटी वाल्व बनते हैं जो सबसे अधिक मांग वाली परिस्थितियों में भी विश्वसनीय प्रदर्शन प्रदान करते हैं।
तैरती हुई ठोस गेंद, पूर्ण बोर या कम बोर।
एक्चुएटर विकल्प लॉकिंग डिवाइस विकल्प के लिए ISO5211 माउंटिंग पैड।
ब्लो-आउट प्रूफ़ स्टेम डिज़ाइन।
एंटी-स्टैटिक डिज़ाइन और एपीआई 607 फायर सेफ डिज़ाइन उपलब्ध है
द्विदिश सीलिंग प्रकार

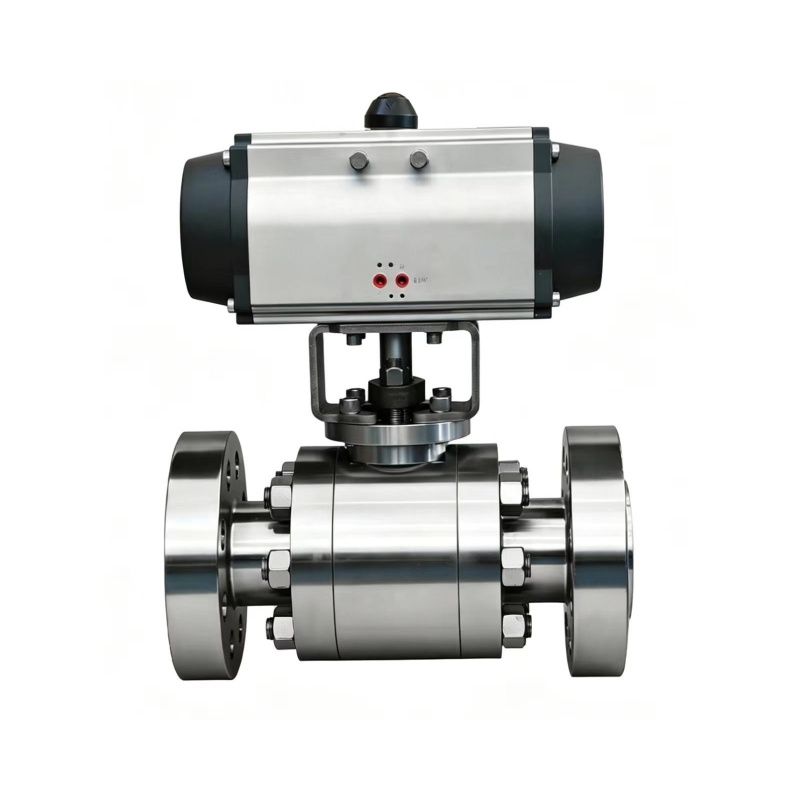

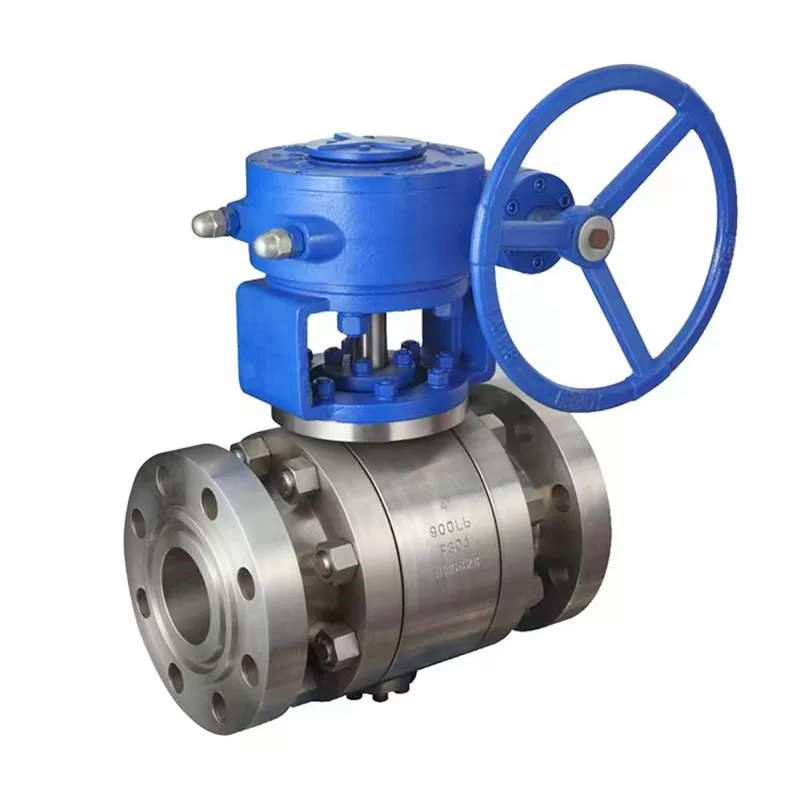

ऑपरेशन: हैंड व्हील, वर्म व्हील, न्यूमेटिक एक्चुएटर और इलेक्ट्रिक एक्चुएटर।
डिज़ाइन मानक：एपीआई 6डी, एपीआई 608, बीएस 5351/डीआईएन3357/जेआईएस बी2071
आमने सामने：ASME B16.10/DIN3202/JIS B2002
निकला हुआ अंत: ASME B16.5, ASME B16.47/DIN2543-2545-2501/JIS B2220
परीक्षण और निरीक्षण: एपीआई 598, एपीआई 6डी/डीआईएन2401/जेआईएस बी2003
नाममात्र दबाव: 150एलबी-600एलबी/पीएन16~पीएन100/10के~60के)
शक्ति परीक्षण: 1.5पीएनआकार: 1/2''-2''(डीएन15~डीएन50)
वाल्व बॉडी मुख्य सामग्री: A105,F304,F316，डुप्लेक्स स्टेनलेस स्टील
उपयुक्त माध्यम: पानी, भाप, तेल, रेशे युक्त, छोटे ठोस
कण, घोल, आदि
उपयुक्त तापमान:-29℃~180℃；-29℃~425℃；-40~540℃
Cकम 150LB इकाई：मिमी
| एनपीएस |
डीएन |
d |
L |
निकला हुआ |
W |
H |
|||||||
| आरएफ | आरटीजे | बीडब्ल्यू | D | डी1 | डी2 | f | b | एन-φd |
|||||
| 1/2" | 15 | 13 | 108 | / | 140 | 90 | 60.5 | 35 | 2 | 9 | 4-16 | 140 | 80 |
| 3/4" | 20 | 19 | 117 | / | 152 | 100 | 70 | 43 | 2 | 10 | 4-16 | 140 | 86 |
| 1" | 25 | 25 | 127 | / | 165 | 110 | 79.5 | 51 | 2 | 11 | 4-16 | 140 | 98 |
| 11/4" | 32 | 32 | 140 | / | 178 | 115 | 89 | 64 | 2 | 11 | 4-16 | 180 | 106 |
| 11/2" | 40 | 38 | 165 | / | 190 | 125 | 98.5 | 73 | 2 | 13 | 4-16 | 180 | 133 |
| 2" | 50 | 50 | 178 | 191 | 216 | 150 | 120.5 | 92 | 2 | 14.5 | 4-19 | 200 | 138 |
| 3" | 80 | 75 | 203 | 216 | 283 | 190 | 152.5 | 127 | 2 | 17.5 | 4-19 | 300 | 175 |
| 4" | 100 | 100 | 229 | 241 | 305 | 230 | 190.5 | 157 | 2 | 22.5 | 8-19 | 650 | 235 |
| 6" | 150 | 150 | 394 | 406 | 457 | 280 | 241.5 | 216 | 2 | 24 | 8-22 | 800 | 285 |
| 8" | 200 | 200 | 457 | 470 | 521 | 345 | 298.5 | 270 | 2 | 27 | 8-22 | 1000 | 342 |
Cलास 300LB इकाई：मिमी
| एनपीएस |
डीएन |
d |
L |
निकला हुआ |
W |
H |
|||||||
| आरएफ | आरटीजे | बीडब्ल्यू | D | डी1 | डी2 | f | b | एन-φd |
|||||
| 1/2" | 15 | 13 | 140 | / | 140 | 95 | 66.5 | 35 | 2 | 13 | 4-16 | 140 | 80 |
| 3/4" | 20 | 19 | 152 | / | 152 | 115 | 82.5 | 43 | 2 | 14.5 | 4-19 | 140 | 86 |
| 1" | 25 | 25 | 165 | / | 165 | 125 | 89 | 51 | 2 | 16 | 4-19 | 140 | 98 |
| 11/4" | 32 | 32 | 178 | / | 178 | 135 | 98.5 | 64 | 2 | 17.5 | 4-19 | 180 | 106 |
| 11/2" | 40 | 38 | 190 | / | 190 | 155 | 114.5 | 73 | 2 | 19.5 | 4-19 | 180 | 133 |
| 2" | 50 | 50 | 216 | 232 | 216 | 165 | 127 | 92 | 2 | 21 | 8-19 | 200 | 138 |
| 3" | 80 | 75 | 283 | 298 | 283 | 210 | 168.5 | 127 | 2 | 27 | 8-22 | 300 | 175 |
| 4" | 100 | 100 | 305 | 321 | 305 | 255 | 200 | 157 | 2 | 30.5 | 8-22 | 650 | 235 |
| 6" | 150 | 150 | 403 | 419 | 457 | 320 | 270 | 216 | 2 | 35 | 12-22 | 800 | 285 |
| 8" | 200 | 200 | 502 | 518 | 521 | 380 | 330 | 270 | 2 | 40 | 12-25 | 1000 | 342 |
Cलास 600LB इकाई：मिमी
| एनपीएस |
डीएन |
d |
L |
निकला हुआ |
W |
H |
|||||||
| आरएफ | आरटीजे | बीडब्ल्यू | D | डी1 | डी2 | f | b | एन-φd |
|||||
| 1/2" | 15 | 13 | 165 | / | 165 | 95 | 66.5 | 35 | 7 | 14.5 | 4-16 | 140 | 78 |
| 3/4" | 20 | 19 | 190 | / | 190 | 115 | 82.5 | 43 | 7 | 16 | 4-19 | 140 | 80 |
| 1" | 25 | 25 | 216 | / | 216 | 125 | 89 | 51 | 7 | 17.5 | 4-19 | 180 | 110 |
| 11/4" | 32 | 32 | 229 | / | 229 | 135 | 98.5 | 64 | 7 | 21 | 4-19 | 200 | 115 |
| 11/2" | 40 | 38 | 241 | / | 241 | 155 | 114.5 | 73 | 7 | 22.5 | 8-22 | 250 | 135 |
| 2" | 50 | 50 | 292 | 295 | 292 | 165 | 127 | 92 | 7 | 26 | 8-19 | 300 | 152 |
| 3" | 80 | 75 | 356 | 359 | 356 | 210 | 168.5 | 127 | 7 | 32 | 8-22 | 650 | 224 |
| 4" | 100 | 100 | 432 | 435 | 432 | 275 | 216 | 157 | 7 | 38.5 | 8-25 | 800 | 248 |
