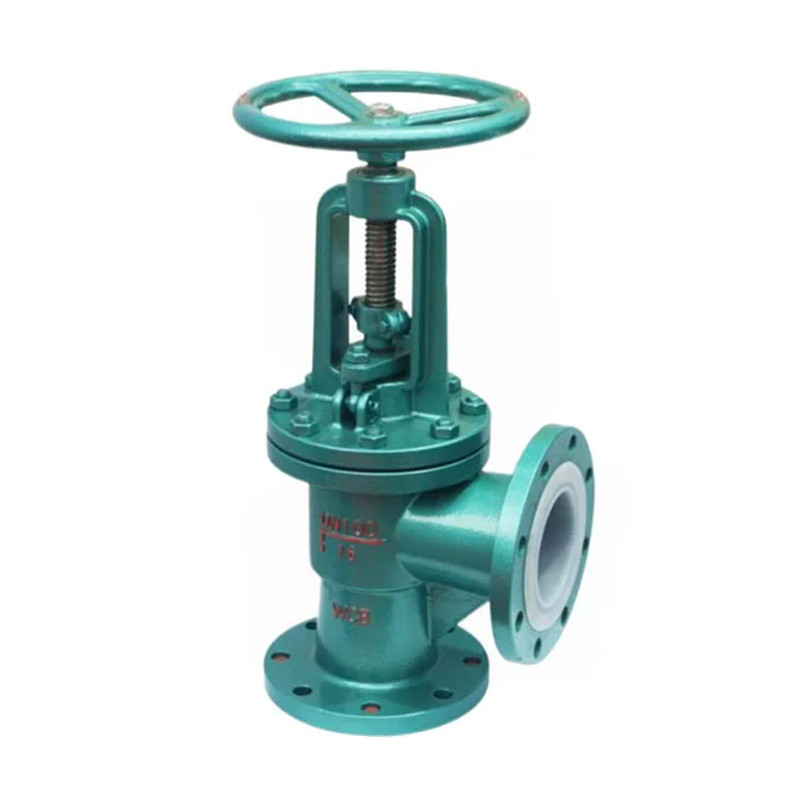

Joepai के PTFE PFA लाइनेड एंगल टाइप ग्लोब वाल्व प्रोडक्ट्स ने वेल्व को कॉरोडिंग से संक्षारक तरल पदार्थों को प्रभावी ढंग से रोकने के लिए उन्नत अस्तर तकनीक का उपयोग किया। जोपई ग्राहकों के लिए अधिकतम मूल्य बनाने के लिए अनुकूलित, तकनीकी रूप से अभिनव और उच्च गुणवत्ता वाले वाल्व समाधान प्रदान करने के लिए प्रतिबद्ध है।
डिजाइन और निर्माण मानक: ASME B16.34, HG/T 3704
आमने-सामने आयाम: ASME B16.10, GB/T 12221
निकला हुआ किनारा मानक: ASME B 16.5, GB/T 9119, DIN, JIS
निरीक्षण और परीक्षण: एपीआई 598, जीबी/टी 13927
शरीर की सामग्री: WCB, ASTM A395, CF8, CF8M
अस्तर सामग्री: PFA, FEP, PTFE
नाममात्र व्यास: 1/2 "-14" (DN15 ~ DN350)
दबाव रेंज: Class150, PN10, PN16
ऑपरेशन विधि: मैनुअल, पहना गियर, इलेक्ट्रिक, वायवीय एक्ट्यूएटर
| नाम | सामग्री की सूची | ||
| शरीर | WCB + अस्तर सामग्री | CF8/CF8M+अस्तर सामग्री | CF3/CF3M+अस्तर सामग्री |
| डिस्क | 35# + अस्तर सामग्री | 304/316+अस्तर सामग्री | 304L/316L+ अस्तर सामग्री |
| ढक्कन | डब्ल्यूसीबी | Cf8/cf8m | Cf3/cf3m |
| अस्तर सामग्री | PFA, PTFE, FEP, PO | ||
| तना | 2CR13 | 304/316 | 304L/316L |
| तना नट | पीतल | ||
| हाथ पहिया | QT400-15 | ||
| पेंच | 35# | A193 b8 | A193 B8M |
| कड़े छिलके वाला फल | 45# | A194 8 | A194 B8M |
HG/T 20592 PN10

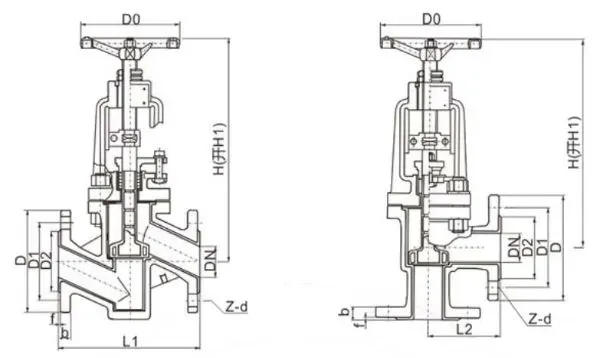

| डीएन | L1 | एल 2 | D | डी 1 | डी 2 | जेड-डी | F | B | H | एच 1 | करना |
| 15 | 130 | 65 | 95 | 65 | 45 | 4-14 | 2.5 | 16 | 240 | 265 | 120 |
| 120 | 150 | 75 | 105 | 75 | 55 | 4-14 | 2.5 | 16 | 240 | 265 | 120 |
| 25 | 160 | 80 | 115 | 85 | 65 | 4-14 | 3 | 16 | 270 | 295 | 160 |
| 32 | 180 | 90 | 140 | 100 | 78 | 4-14 | 3 | 16 | 277 | 302 | 160 |
| 40 | 200 | 100 | 150 | 110 | 85 | 4-18 | 3.5 | 17.5 | 337 | 372 | 180 |
| 50 | 230 | 115 | 165 | 125 | 100 | 4-18 | 3.5 | 18.5 | 352 | 392 | 180 |
| 65 | 290 | 145 | 185 | 145 | 120 | 4-18 | 3.5 | 19.5 | 390 | 427 | 220 |
| 80 | 310 | 155 | 200 | 160 | 135 | 4-18 | 4 | 22 | 425 | 465 | 250 |
| 100 | 350 | 175 | 220 | 180 | 155 | 8-18 | 4 | 23 | 460 | 503 | 280 |
| 125 | 400 | 200 | 250 | 210 | 185 | 8-18 | 4 | 25 | 507 | 565 | 350 |
| 150 | 480 | 240 | 285 | 240 | 210 | 8-22 | 4 | 25 | 560 | 625 | 360 |
| 200 | 600 | 300 | 340 | 295 | 265 | 8-22 | 4 | 28 | 670 | 745 | 400 |
| 250 | 730 | 365 | 395 | 350 | 320 | 12-22 | 4 | 28 | 705 | 810 | 450 |
HG/T 20592 PN16
| डीएन | L1 | एल 2 | D | डी 1 | डी 2 | जेड-डी | F | B | H | एच 1 | करना |
| 15 | 130 | 65 | 95 | 65 | 45 | 4-14 | 2.5 | 16 | 240 | 265 | 120 |
| 120 | 150 | 75 | 105 | 75 | 55 | 4-14 | 2.5 | 16 | 240 | 265 | 120 |
| 25 | 160 | 80 | 115 | 85 | 65 | 4-14 | 3 | 16 | 270 | 295 | 160 |
| 32 | 180 | 90 | 140 | 100 | 78 | 4-18 | 3 | 16 | 277 | 302 | 160 |
| 40 | 200 | 100 | 150 | 110 | 85 | 4-18 | 3.5 | 17.5 | 337 | 372 | 180 |
| 50 | 230 | 115 | 165 | 125 | 100 | 4-18 | 3.5 | 18.5 | 352 | 392 | 180 |
| 65 | 290 | 145 | 185 | 145 | 120 | 4-18 | 3.5 | 19.5 | 390 | 427 | 220 |
| 80 | 310 | 155 | 200 | 160 | 135 | 8-18 | 4 | 22 | 425 | 465 | 250 |
| 100 | 350 | 175 | 220 | 180 | 155 | 8-18 | 4 | 23 | 460 | 503 | 280 |
| 125 | 400 | 200 | 250 | 210 | 185 | 8-18 | 4 | 25 | 507 | 565 | 350 |
| 150 | 480 | 240 | 285 | 240 | 210 | 8-22 | 4 | 25 | 560 | 625 | 360 |
| 200 | 600 | 300 | 340 | 295 | 265 | 12-22 | 4 | 28 | 670 | 745 | 400 |
| 250 | 730 | 365 | 395 | 350 | 320 | 12-26 | 4 | 28 | 705 | 810 | 450 |
पंक्तिबद्ध ग्लोब वाल्व और साधारण ग्लोब वाल्व उनकी संरचना और उपयोग विशेषताओं में कुछ महत्वपूर्ण अंतर हैं।
निम्नलिखित उनके मुख्य अंतर हैं:
1। संरचना
पंक्तिबद्ध ग्लोब वाल्व: यह वाल्व अपने संक्षारण प्रतिरोध को बढ़ाने के लिए एक संक्षारण-प्रतिरोधी सामग्री, जैसे रबर या प्लास्टिक के साथ पंक्तिबद्ध है। अस्तर सामग्री का विकल्प मीडिया की प्रकृति और परिचालन वातावरण पर निर्भर करता है।
साधारण ग्लोब वाल्व: पारंपरिक धातु सामग्री से बना और एक विशेष अस्तर के बिना। इसकी सीलिंग मुख्य रूप से पैकिंग सील संरचना के माध्यम से प्राप्त की जाती है, जो पैकिंग को संपीड़ित करती है।
2। उपयोग की विशेषताएं
पंक्तिबद्ध ग्लोब वाल्व:
संक्षारण प्रतिरोध: संक्षारण-प्रतिरोधी सामग्री अस्तर के कारण, पंक्तिबद्ध ग्लोब वाल्व संक्षारक मीडिया के साथ पाइपिंग सिस्टम के लिए उपयुक्त हैं, प्रभावी रूप से मीडिया से जंग को रोकते हैं।
आवेदन का दायरा: रासायनिक, दवा और खाद्य उद्योगों में संक्षारक मीडिया के साथ पाइपिंग सिस्टम के लिए उपयुक्त।
सीलिंग प्रदर्शन: अस्तर सामग्री लीकेज की संभावना को कम करते हुए, उत्कृष्ट सीलिंग प्रदर्शन प्रदान करती है।
साधारण ग्लोब वाल्व:
आवेदन का दायरा: सामान्य औद्योगिक पाइपलाइनों के लिए उपयुक्त, जैसे कि गैर-जंगल मीडिया जैसे पानी, भाप और तेल के साथ। सीलिंग प्रदर्शन: जबकि वे अच्छे सीलिंग प्रदर्शन की पेशकश करते हैं, उनका सेवा जीवन उच्च तापमान, उच्च दबाव और संक्षारक मीडिया के तहत अपेक्षाकृत कम है।
लागत: वे अपेक्षाकृत सस्ती हैं और अनुप्रयोगों की एक विस्तृत श्रृंखला है।
3। मूल्य और आवेदन
पंक्तिबद्ध ग्लोब वाल्व: अस्तर सामग्री के अलावा, विनिर्माण लागत अपेक्षाकृत अधिक है, जिसके परिणामस्वरूप अधिक कीमत होती है। वे जंग प्रतिरोध की आवश्यकता वाले विशेष अनुप्रयोगों के लिए उपयुक्त हैं।
साधारण ग्लोब वाल्व: उनके पास विनिर्माण लागत कम होती है और वे अपेक्षाकृत सस्ती होती हैं, जो उन्हें सामान्य औद्योगिक पाइपिंग सिस्टम के लिए उपयुक्त बनाते हैं।
4। रखरखाव और देखभाल
पंक्तिबद्ध ग्लोब वाल्व: अस्तर सामग्री की उपस्थिति के कारण, अस्तर के नुकसान के कारण जंग को रोकने के लिए रखरखाव के दौरान अस्तर की अखंडता पर विशेष ध्यान दिया जाना चाहिए।
साधारण ग्लोब वाल्व: रखरखाव अपेक्षाकृत सरल है, मुख्य रूप से पैकिंग सील के निरीक्षण और पैकिंग के नियमित प्रतिस्थापन की आवश्यकता है।
पंक्तिबद्ध और साधारण ग्लोब वाल्व के बीच मुख्य अंतर उनकी संरचना और उपयोग विशेषताओं में निहित है। लाइन वाले ग्लोब वाल्व, आंतरिक अस्तर सामग्री द्वारा बढ़ाया गया, बढ़ाया संक्षारण प्रतिरोध प्रदान करता है और संक्षारक मीडिया को संभालने वाले पाइपिंग सिस्टम के लिए उपयुक्त है, जबकि साधारण ग्लोब वाल्व सामान्य औद्योगिक पाइपिंग सिस्टम के लिए उपयुक्त हैं। लाइन वाले ग्लोब वाल्व अधिक महंगे हैं, लेकिन बेहतर सीलिंग प्रदर्शन और एक लंबी सेवा जीवन प्रदान करते हैं। साधारण स्टॉप वाल्व अपेक्षाकृत सस्ते होते हैं और उनके पास कई प्रकार के अनुप्रयोग होते हैं, लेकिन उनकी सेवा जीवन विशेष मीडिया के तहत अपेक्षाकृत कम है।
