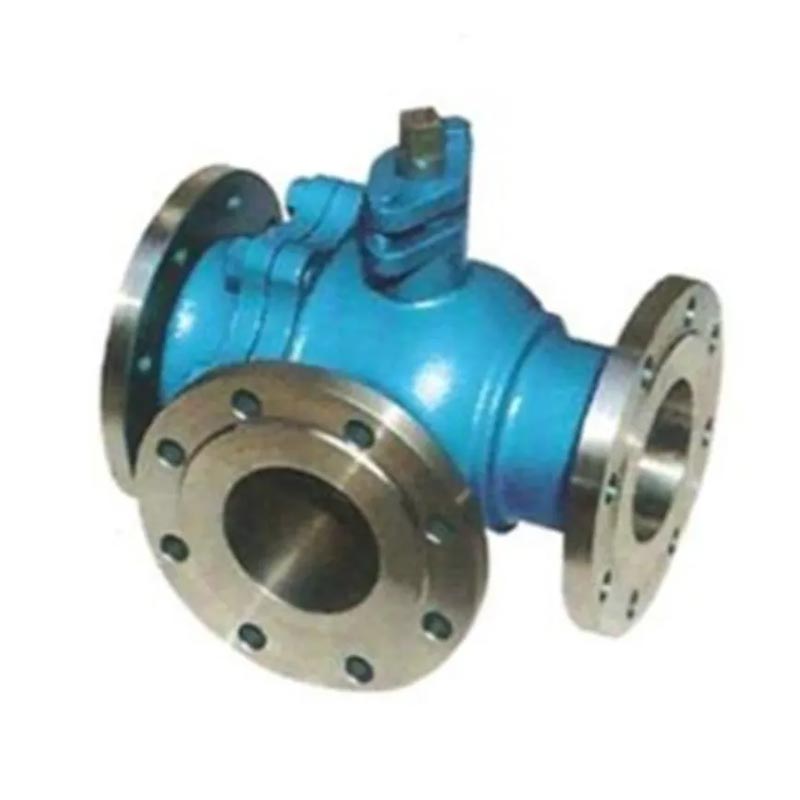

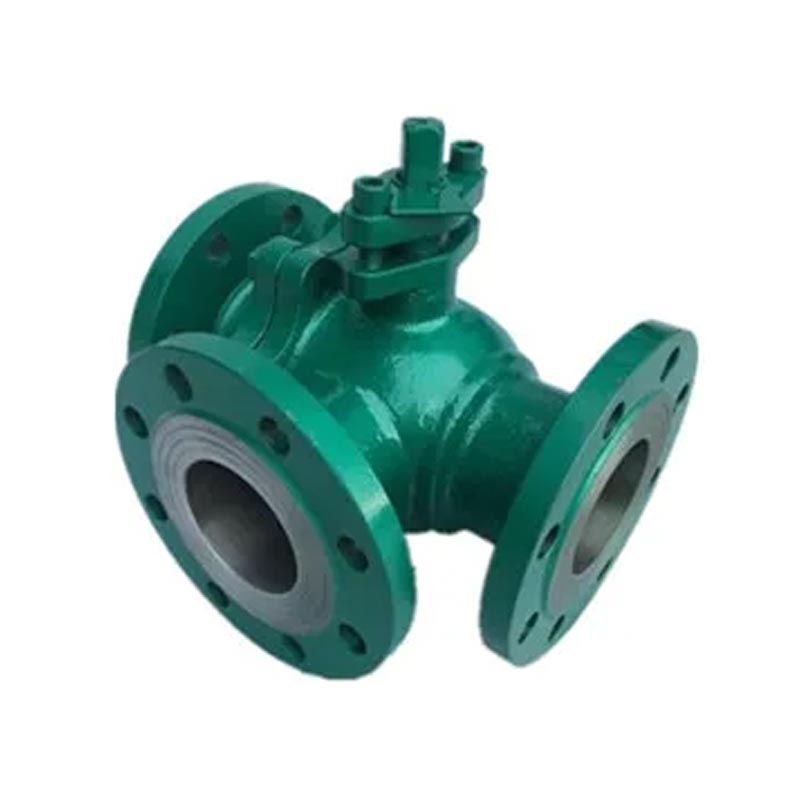

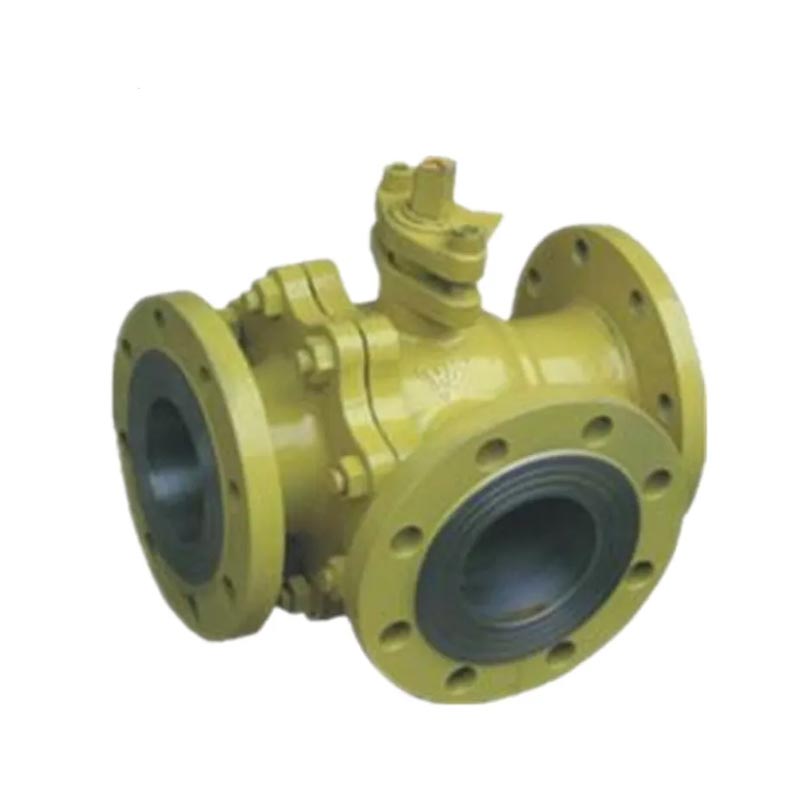

चीन जोपई PN16 थ्री वे बॉल वाल्व में लचीले प्रवाह के फायदे हैं नियंत्रण, उच्च सीलिंग प्रदर्शन, और मानक निकला हुआ किनारा इंटरफ़ेस, इसे बनाना औद्योगिक स्वचालन में मल्टी-चैनल द्रव शेड्यूलिंग के लिए एक आदर्श वाल्व सिस्टम।
एल-आकार के प्रवाह चैनल के साथ हमारी गेंद वाल्व अपनाता है
2-पक्षीय सीट। मुख्य रूप से प्रवाह पथ को उलटने के लिए उपयोग किया जाता है।
टी-आकार के प्रवाह चैनल के साथ तीन-तरफ़ा गेंद वाल्व अपनाता है
एक 4-फेस वाल्व सीट, संतुलित बल के साथ विश्वसनीय सीलिंग सुनिश्चित करने के लिए
बंद चैनल। मुख्य रूप से डायवर्सन, मिक्सिंग, रिवर्सिंग और पूरी तरह से खुले के लिए उपयोग किया जाता है
तीन चैनल।
तकनीक:
प्रकार: Q45F, Q345F, Q645F, Q945F
बोर: NPS ~ ~ NPS6, DN15 ~ DN150
रेटिंग: Class150 ~ Class300, PN16 ~ PN40
सामग्री: कार्बन स्टील, स्टेनलेस स्टील, मिश्र धातु स्टील, डुप्लेक्स स्टेनलेस
इस्पात

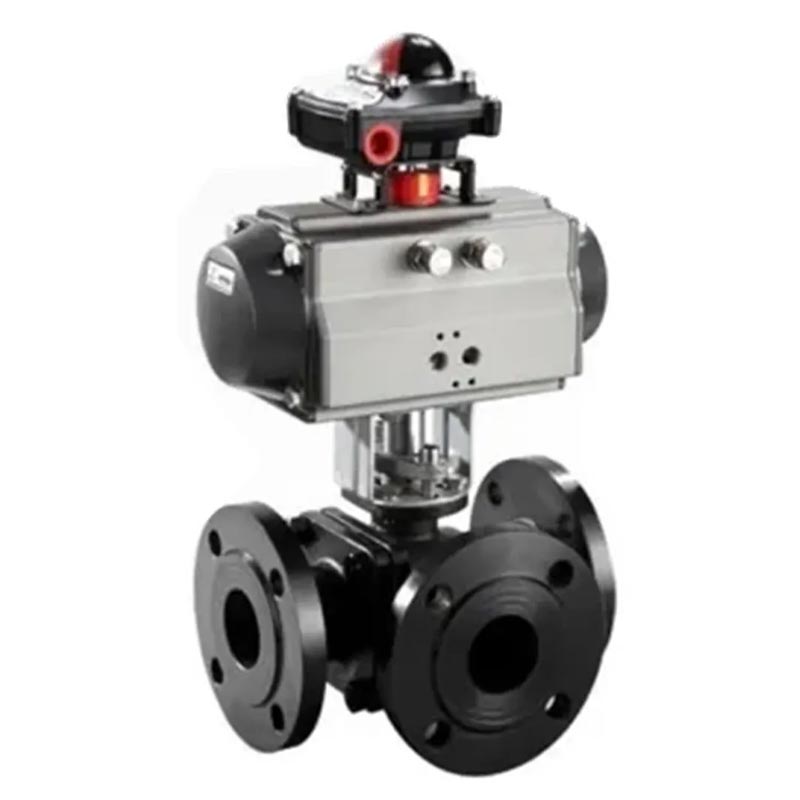

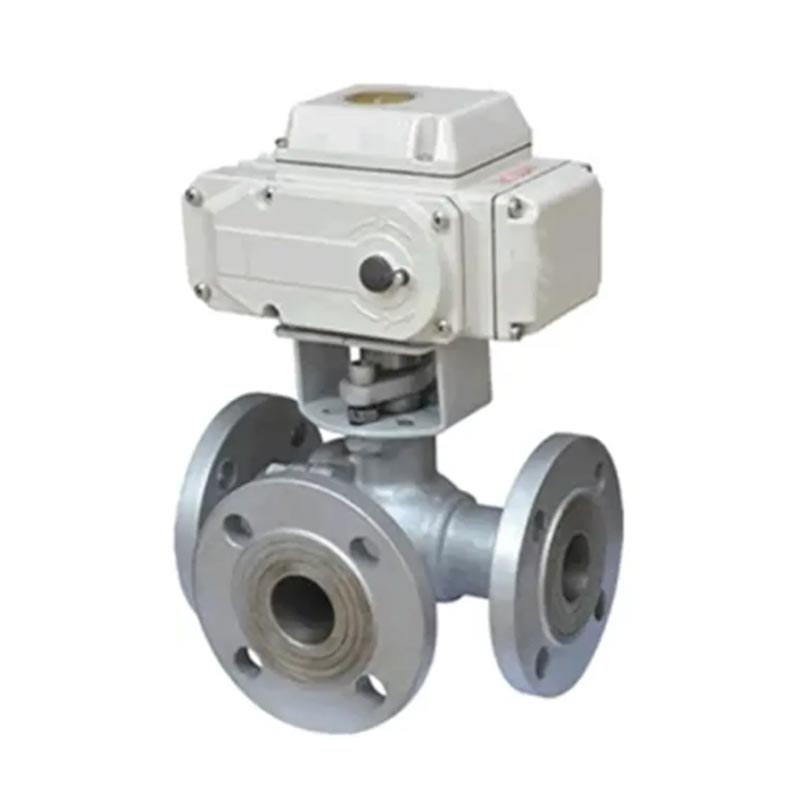

ऑपरेशन: मैनुअल, गियर संचालित, इलेक्ट्रिक संचालित, वायवीय संचालित
लागू: तेल, रासायनिक, प्राकृतिक गैस, पेट्रोकेमिकल, कोयला रासायनिक और इसलिए
पर
| 1 | शरीर | WCB/CF8/CF8M | 8 | तना | SS304/SS316/SS |
| 2 | टोपी | WCB/CF8/CF8M | 9 | जोर से धोनेवाला | पीटीएफई |
| 3 | टोपी | WCB/CF8/CF8M | 10 | पैकिंग | पीटीएफई |
| 4 | गेंद | SS304/SS316/SS | 11 | ग्रंथि | SS304/SS |
| 5 | सीट | पीटीएफई | 12 | तना नट | SS304/SS |
| 6 | गस्केट-ए | पीटीएफई | 13 | केवल रिट्रीट ब्लॉक करें | SS304/SS |
| 7 | गास्केट-बी | पीटीएफई | |||
| आकार | में | 2 | 2 1/2 | 3 | 4 | 6 | 8 | 10 | 12 | 14 | 16 |
| मिमी | 50 | 65 | 80 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | |
| एल/एल 1 (आरएफ/बीडब्ल्यू) | में | 17.75 | 20.00 | 22.75 | 26.5 | 36.00 | 40.25 | 50.00 | 56.00 | / | / |
| मिमी | 451 | 508 | 578 | 673 | 914 | 1022 | 1270 | 1422 | / | / | |
| एल 2 (आरटीजे) | में | 17.88 | 21.25 | 23.00 | 26.88 | 36.50 | 40.88 | 50.88 | 56.88 | / | / |
| मिमी | 454 | 540 | 584 | 683 | 927 | 1038 | 1292 | 1445 | / | / | |
| H | में | 7.50 | 9.00 | 11.00 | 14.12 | 15.75 | 18.88 | 20.50 | 26.38 | / | / |
| मिमी | 190 | 230 | 280 | 360 | 400 | 480 | 520 | 670 | / | / | |
| W | में | 24 | 32 | 32 | 32 | 32 | 40 | 40 | 40 | / | / |
| मिमी | 600 | 800 | 800 | 800 | 800 | 1000 | 1000 | 1000 | / | / | |
| डब्ल्यूटी (किग्रा) | आरएफ/आरटीजे | 68 | 95 | 120 | 185 | 675 | 1100 | 1650 | 2300 | / | / |
| बीडब्ल्यू | 54 | 74 | 91 | 122 | 555 | 918 | 1355 | 2950 | / | / |
