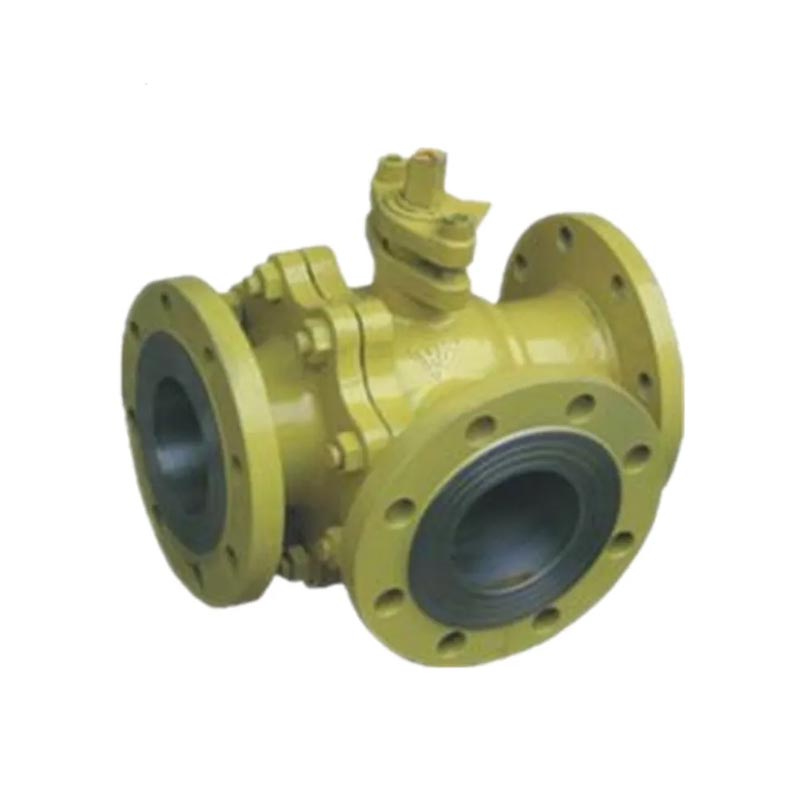

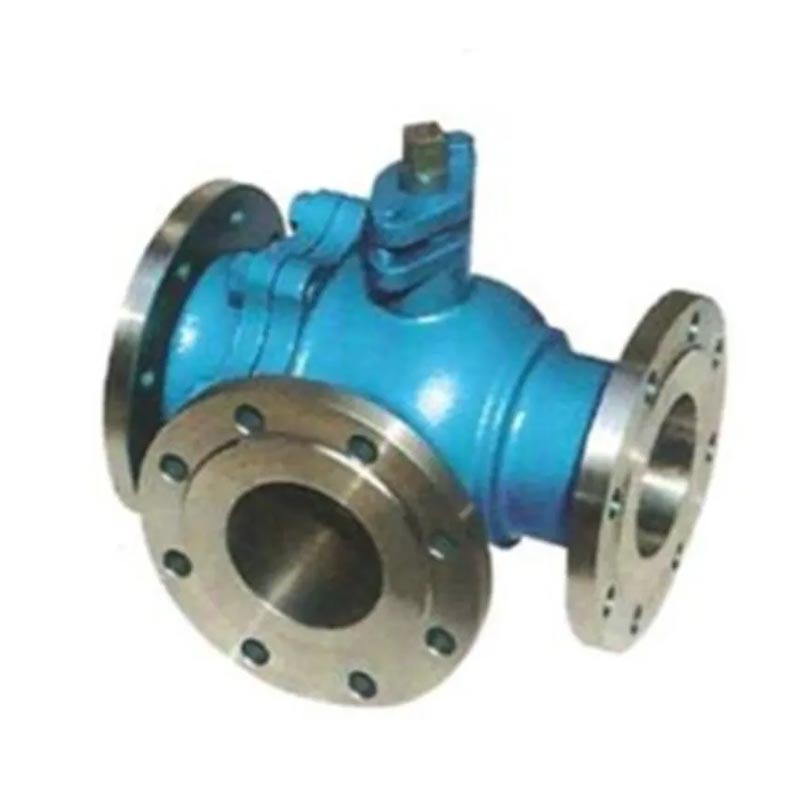

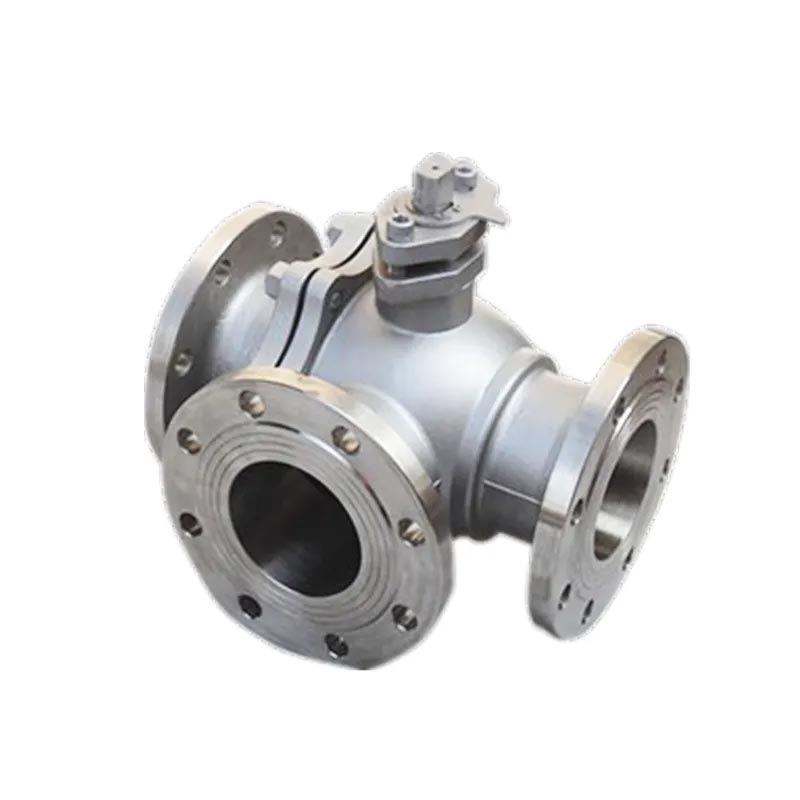

जोपाई हाई क्वालिटी कार्बन स्टील ने तीन तरह से बॉल वाल्व (WCB सामग्री) को फ्लैंग किया औद्योगिक प्रणालियों के लिए डिज़ाइन किया गया है जिन्हें मल्टी-चैनल स्विचिंग की आवश्यकता होती है या विलय कार्य। यह टी-आकार या एल-आकार के चैनल संरचनाओं का समर्थन करता है और लचीले ढंग से मीडिया की प्रवाह दिशा और प्रवाह दर को नियंत्रित कर सकते हैं। उत्पाद PN16 से PN40 तक विभिन्न दबाव स्तरों को पूरा करता है, और मानक फ्लैंग्स का उपयोग करता है कनेक्शन के लिए। इसका व्यापक रूप से पेट्रोलियम, रासायनिक, पानी की आपूर्ति में उपयोग किया जाता है, कुशल द्रव स्विचिंग और सिस्टम प्राप्त करने के लिए पावर, और प्रोसेस पाइपलाइन एकीकरण।

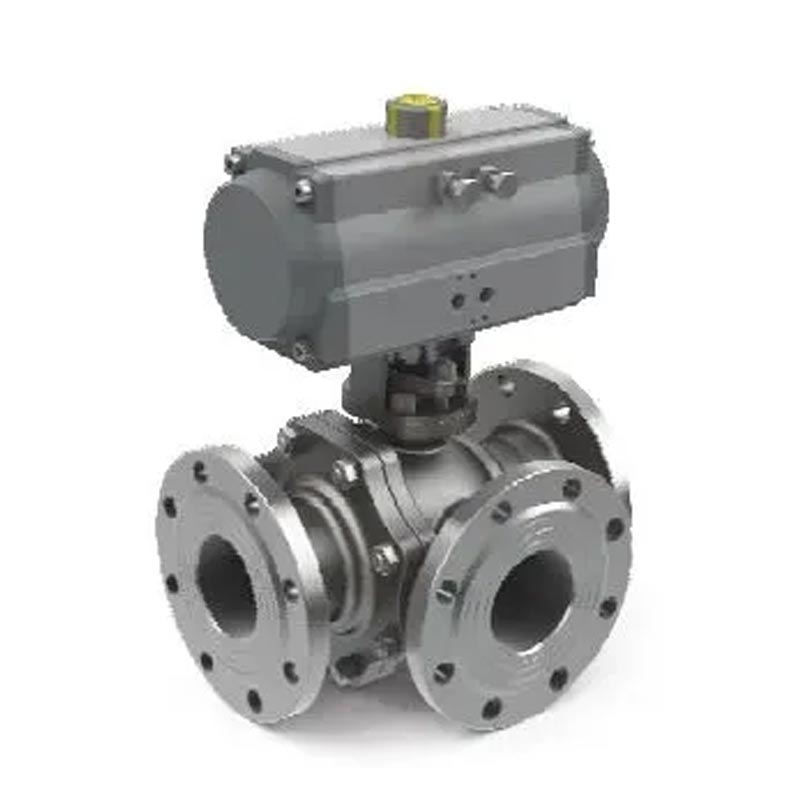

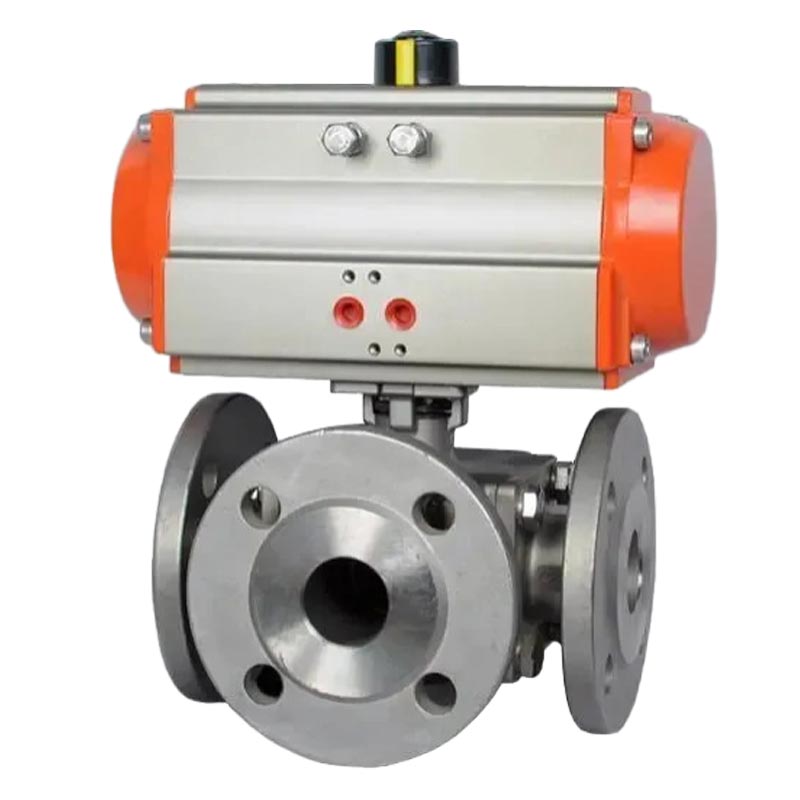

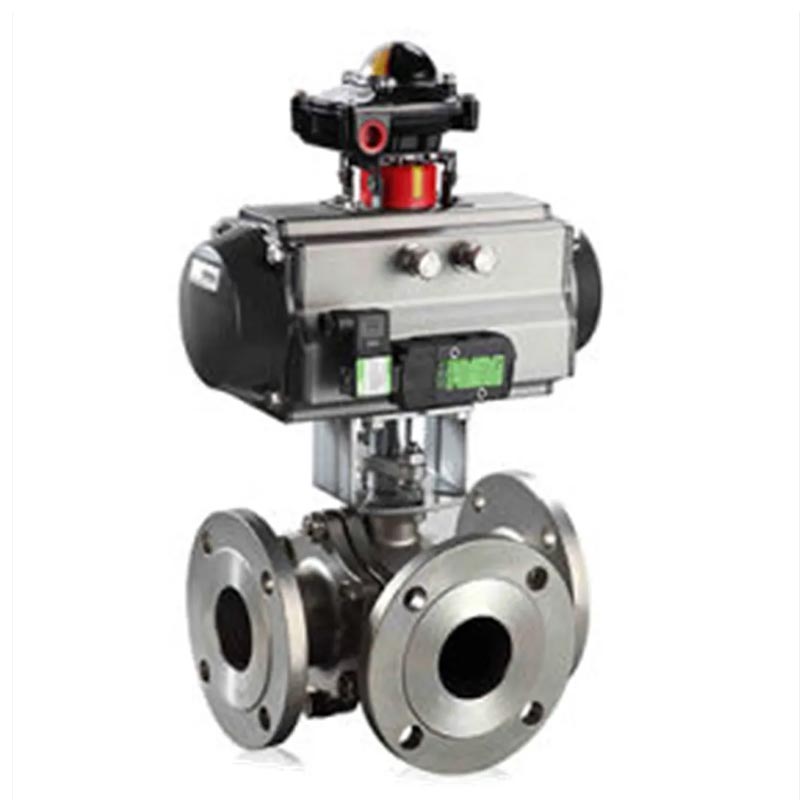

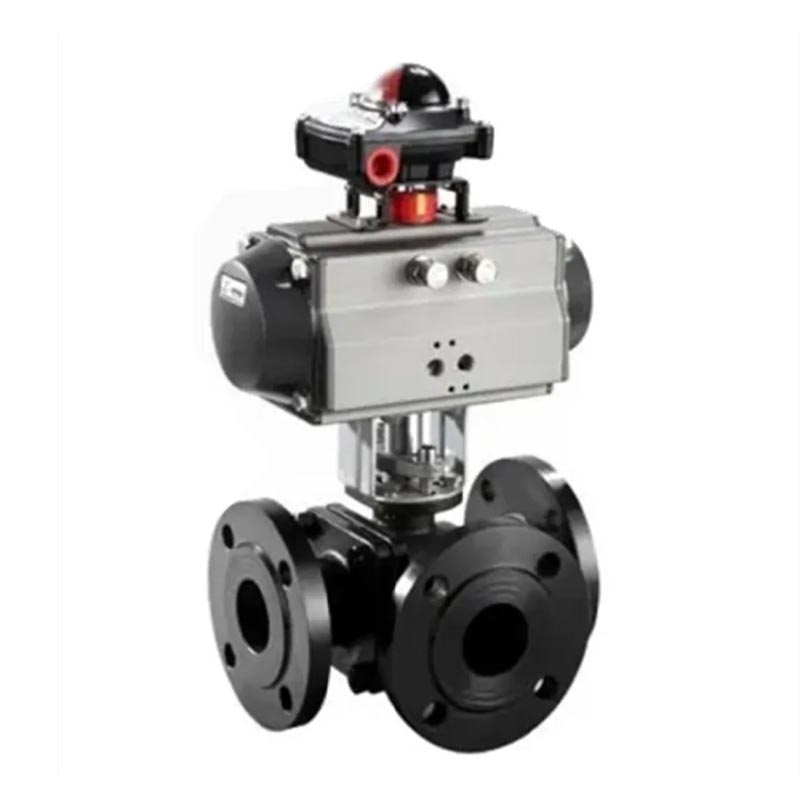

कार्बन स्टील ने वायवीय के साथ तीन तरह से गेंद वाल्व को फहराया
गति देनेवाला
1। सामग्री कार्बन स्टील/SS304/316/304L/316L (WCB/CF8/CF8M/CF3/CF3M)
2। आकार 1/2 '' ~ 8 '' (DN15 ~ DN200)
3. certificate iso9001
4। पोर्ट कम बंदरगाह
5। काम का दबाव 150LB/PN16
6। कनेक्शन समाप्त होता है rf flanged
7। काम कर रहे अस्थायी। -20 ~ 300ºC
8। उपयुक्त मध्यम जल, प्राकृतिक गैस, तेल और कुछ संक्षारक तरल
9। सील PTFE, RPTFE, PPL
10। लॉकिंग विकल्प
11। API598 के अनुसार निरीक्षण और परीक्षण
अन्य हम भी निकला हुआ किनारा बॉल वाल्व, गेट वाल्व, ग्लोब वाल्व, चेक का निर्माण करते हैं
वाल्व, फायर हाइड्रेंट वाल्व, बूस्टर वाल्व, पूरी तरह से वेल्डेड बॉल वाल्व और वाई
स्ट्रेनर।, आदि।
| रूप | टाइप टी, एल थ्री वे बॉल वाल्व |
| नाममात्र व्यास के अंदर डीएन (मिमी) | DN15-DN300 |
| नाममात्र दबाव | 1.6 2.5 4.0 उत्पाद |
| तरल सीमा | हवा, पानी, गैस, तेल और पेट्रोकेमिकल उत्पाद संक्षारक माध्यम |
| कार्य -तापमान | हार्ड सील: -40 --300 सॉफ्ट सील: -40--180 |
| छलकाव | 0 ANSIB16.104STANDARD के अनुरूप |
| मुख्य सामग्री | वाल्व बॉडी: WCB 304 316 316L स्पूल: 304 316 316L |
| सीट -रूप | स्टेनलेस स्टील जंगल हार्ड सील, पीटीएफई सॉफ्ट सील |
| सतह तैयार करना | चमकाने |
| DIMENSIONS | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| आकार | में | 2 | 2 1/2 | 3 | 4 | 6 | 8 | 10 | 12 | 14 | 16 |
| मिमी | 50 | 65 | 80 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | |
| एल/एल 1 (आरएफ/बीडब्ल्यू) | में | 17.75 | 20.00 | 22.75 | 26.5 | 36.00 | 40.25 | 50.00 | 56.00 | / | / |
| मिमी | 451 | 508 | 578 | 673 | 914 | 1022 | 1270 | 1422 | / | / | |
| एल 2 (आरटीजे) | में | 17.88 | 21.25 | 23.00 | 26.88 | 36.50 | 40.88 | 50.88 | 56.88 | / | / |
| मिमी | 454 | 540 | 584 | 683 | 927 | 1038 | 1292 | 1445 | / | / | |
| H | में | 7.50 | 9.00 | 11.00 | 14.12 | 15.75 | 18.88 | 20.50 | 26.38 | / | / |
| मिमी | 190 | 230 | 280 | 360 | 400 | 480 | 520 | 670 | / | / | |
| W | में | 24 | 32 | 32 | 32 | 32 | 40 | 40 | 40 | / | / |
| मिमी | 600 | 800 | 800 | 800 | 800 | 1000 | 1000 | 1000 | / | / | |
| डब्ल्यूटी (किग्रा) | आरएफ/आरटीजे | 68 | 95 | 120 | 185 | 675 | 1100 | 1650 | 2300 | / | / |
| बीडब्ल्यू | 54 | 74 | 91 | 122 | 555 | 918 | 1355 | 2950 | / | / | |
1। वाल्व हैंडल को घुमाने के लिए एक स्थिति छोड़ दें।
2। थ्रॉटलिंग के लिए इस्तेमाल नहीं किया जा सकता है।
ट्रांसमिशन तंत्र के साथ बॉल वाल्व को सीधा स्थापित किया जाना चाहिए।
कार्बन स्टील के काम के सिद्धांत ने तीन तरह से गेंद वाल्व को खुला या बंद करने के लिए वाल्व को घुमाना है। बॉल वाल्व स्विच हल्के होते हैं, आकार में छोटे होते हैं, बड़े व्यास में बनाया जा सकता है, सीलिंग में विश्वसनीय, संरचना में सरल, बनाए रखने में आसान, और सीलिंग सतह और गोलाकार सतह अक्सर एक बंद अवस्था में होती है, जो आसानी से मीडिया द्वारा मिट नहीं जाती है। वे विभिन्न उद्योगों में व्यापक रूप से उपयोग किए जाते हैं।
तीन तरह से बॉल वाल्व मुख्य रूप से पाइपलाइनों में मीडिया की प्रवाह दिशा को काटने, वितरित करने और बदलने के लिए पाइपलाइनों में उपयोग किया जाता है।
थ्री वे बॉल वाल्व एक अपेक्षाकृत नए प्रकार का बॉल वाल्व है, जिसमें इसकी संरचना में कुछ अनूठे फायदे हैं, जैसे कि घर्षण रहित उद्घाटन और समापन, कम सीलिंग वियर, और छोटे उद्घाटन और समापन टॉर्क। यह साथ में एक्ट्यूएटर के विनिर्देशों को कम कर सकता है।
एक मल्टी टर्न इलेक्ट्रिक एक्ट्यूएटर से लैस, यह समायोजन और माध्यम के तंग कटिंग को प्राप्त कर सकता है। पेट्रोलियम, रासायनिक, शहरी पानी की आपूर्ति और जल निकासी जैसे कामकाजी परिस्थितियों पर व्यापक रूप से लागू होता है, जिसके लिए सख्त कट-ऑफ की आवश्यकता होती है।
