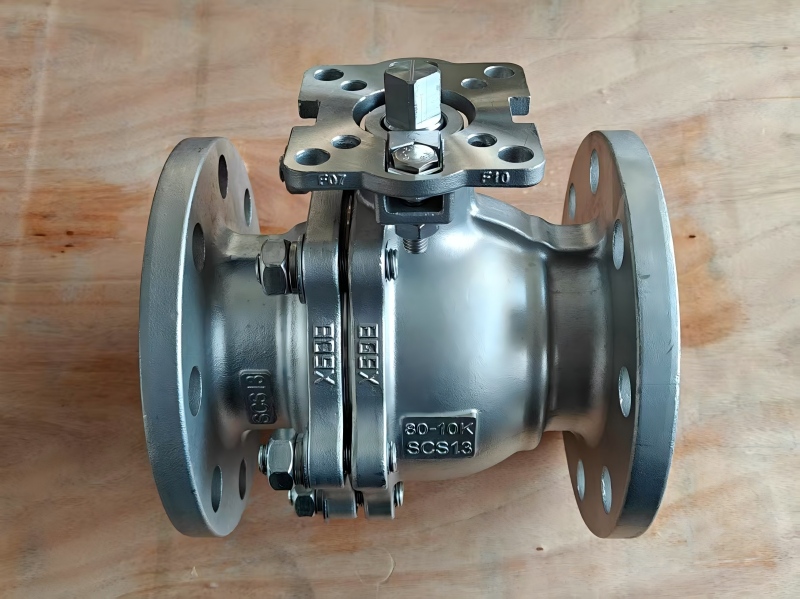

औद्योगिक पाइपलाइन प्रणालियों में,निकला हुआ किनारा बॉल वाल्वऔर फ्लैंज गेट वाल्व दोनों आमतौर पर उपयोग किए जाने वाले वाल्व हैं, लेकिन उनका मुख्य अंतर क्लोजर तत्व में निहित है: बॉल वाल्व अपने समापन भाग के रूप में एक गोले का उपयोग करता है, जो पाइपलाइन को खोलने या बंद करने के लिए वाल्व केंद्र रेखा के चारों ओर 90 डिग्री घूमता है। उनमें से, जापानी औद्योगिक मानकों (जेआईएस) के अनुसार डिजाइन और निर्मित जेआईएस फ्लैंज बॉल वाल्व, इसकी कॉम्पैक्ट संरचना, विश्वसनीय सीलिंग और आसान संचालन के कारण पानी, तेल, भाप, रसायन और प्राकृतिक गैस जैसे विभिन्न मीडिया के लिए व्यापक रूप से उपयोग किया जाता है, जो विभिन्न कामकाजी परिस्थितियों की आवश्यकताओं को पूरा करता है।
जेआईएस फ्लैंज बॉल वाल्व में मुख्य रूप से वाल्व बॉडी, बोनट, बॉल, स्टेम, सीट और सीलिंग रिंग जैसे प्रमुख घटक होते हैं। इसका मुख्य कार्य सिद्धांत है: स्टेम को घुमाकर, गेंद को 90 डिग्री घुमाया जाता है, मीडिया के प्रवाह को अनुमति देने या अवरुद्ध करने के लिए गेंद के बोर को पाइपलाइन के साथ संरेखित या लंबवत किया जाता है। सीट और गेंद के बीच एक इलास्टिक सीलिंग रिंग का उपयोग किया जाता है, जो स्प्रिंग प्रीलोड और मीडिया दबाव के माध्यम से द्विदिश सीलिंग प्राप्त करता है। स्टेम में एक ब्लोआउट-प्रूफ डिज़ाइन है और यह एक स्वचालित पैकिंग संपीड़न संरचना से सुसज्जित है, जो दीर्घकालिक सीलिंग विश्वसनीयता सुनिश्चित करता है। इसके अतिरिक्त, सीलिंग सतहों के बीच स्नेहक इंजेक्ट करने से एक तेल फिल्म बनती है, जो न केवल सीलिंग को बढ़ाती है बल्कि ऑपरेटिंग टॉर्क को भी काफी कम कर देती है।
जोपाई, एक पेशेवर निर्माता ने वर्षों के तकनीकी अनुभव के आधार पर JIS फ़्लैंग्ड बॉल वाल्व को अनुकूलित किया है:
1. डुअल-लिप सील सीट: सीलिंग प्रदर्शन को बढ़ाती है, लागू मीडिया की सीमा को बढ़ाती है, और ऑपरेटिंग टॉर्क को कम करती है।
2. ब्लोआउट-प्रूफ स्टेम डिज़ाइन: एक बॉटम-लोडेड संरचना स्टेम को दबाव में बाहर निकलने से रोकती है, और एक एम्बेडेड पीटीएफई गाइड बुशिंग सुचारू संचालन के लिए घर्षण को कम करती है।
3. अग्नि-सुरक्षित और एंटी-स्टैटिक डिज़ाइन: बेहतर सुरक्षा के लिए एपीआई 607 मानकों का अनुपालन करता है; एक वैकल्पिक उच्च-प्लेटफ़ॉर्म डिज़ाइन एक्चुएटर्स को सीधे माउंट करने की अनुमति देता है।
डिज़ाइन एवं विनिर्माण: जेआईएस बी2071, बीएस5351
आमने-सामने आयाम: JIS B2002
कनेक्टिंग फ्लैंज: JIS B2212, B2214
परीक्षण एवं निरीक्षण: जेआईएस बी2003
अग्नि-सुरक्षित मानक: एपीआई 607
| वस्तु | विवरण |
| सामान्य मॉडल | Q41, Q47, आदि। |
| शारीरिक सामग्री | डब्ल्यूसीबी, ए105, एफ304, एफ316, एलसीबी, सीएफ8, सीएफ8एम, सीएफ3, सीएफ3एम, आदि। |
| आकार सीमा | डीएन15 – डीएन350 (½” – 14”) |
| दबाव सीमा | 5K, 10K, 20K, 63K |
| तापमान की रेंज | -29°C ~ 350°C (सामग्री के आधार पर) |
| क्रियान्वयन के तरीके | मैनुअल, गियर, इलेक्ट्रिक, वायवीय |
वाल्व के प्रदर्शन और सेवा जीवन को सुनिश्चित करने के लिए, स्थापना के दौरान इन चरणों का पालन करें:
यह सुनिश्चित करने के लिए कि कोई बाहरी पदार्थ न रह जाए, स्थापना से पहले पाइपलाइन को साफ कर लें।
वाल्व चिह्नों को सत्यापित करें और पूर्ण खुले/बंद परीक्षण करें।
वाल्व फ्लैंज को पाइपलाइन फ्लैंज के साथ संरेखित करें और बोल्ट को समान रूप से कस लें।
एक्चुएटर्स (जैसे, वायवीय, इलेक्ट्रिक) को निर्दिष्ट अभिविन्यास में स्थापित किया जाना चाहिए।
सुचारू, गैर-बाध्यकारी संचालन की पुष्टि के लिए स्थापना के बाद वाल्व को कई बार संचालित करें।
पाइपलाइन आवश्यकताओं के अनुसार सीलिंग प्रदर्शन परीक्षण आयोजित करें।
अधिक जानकारी के लिएJIS फ़्लैंज बॉल वाल्वविनिर्देशों, मूल्य निर्धारण और अनुकूलित समाधान, पेशेवर चयन सहायता और तकनीकी दस्तावेज़ीकरण के लिए कृपया हमसे संपर्क करें। हम जेआईएस, एपीआई, डीआईएन और अन्य मानकों के अनुरूप वाल्व प्रदान करते हैं, और आपकी विशिष्ट कार्य स्थितियों के आधार पर सबसे उपयुक्त, लागत प्रभावी वाल्व कॉन्फ़िगरेशन की सिफारिश कर सकते हैं।
