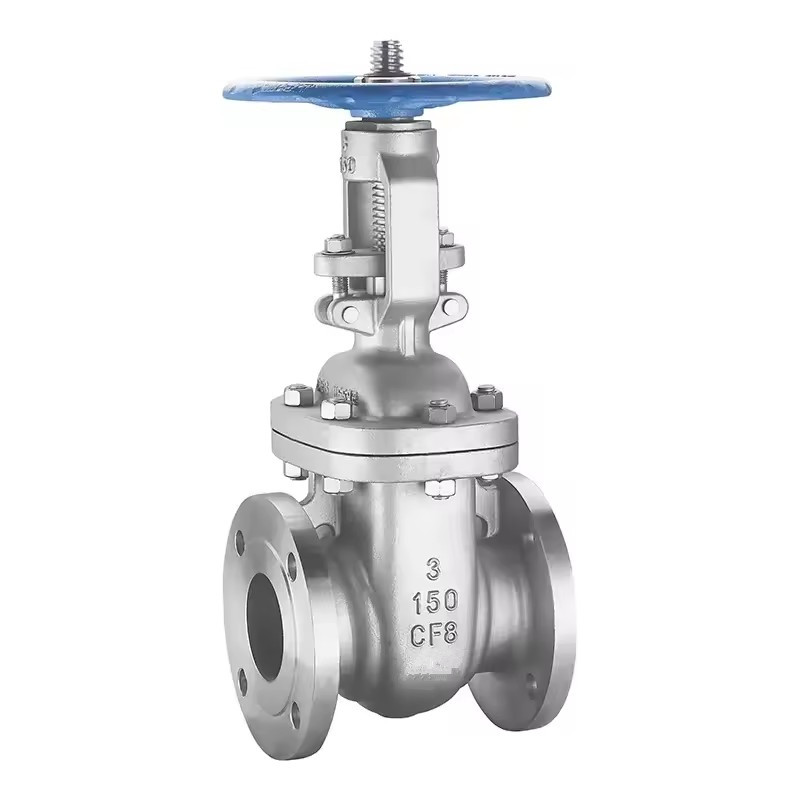

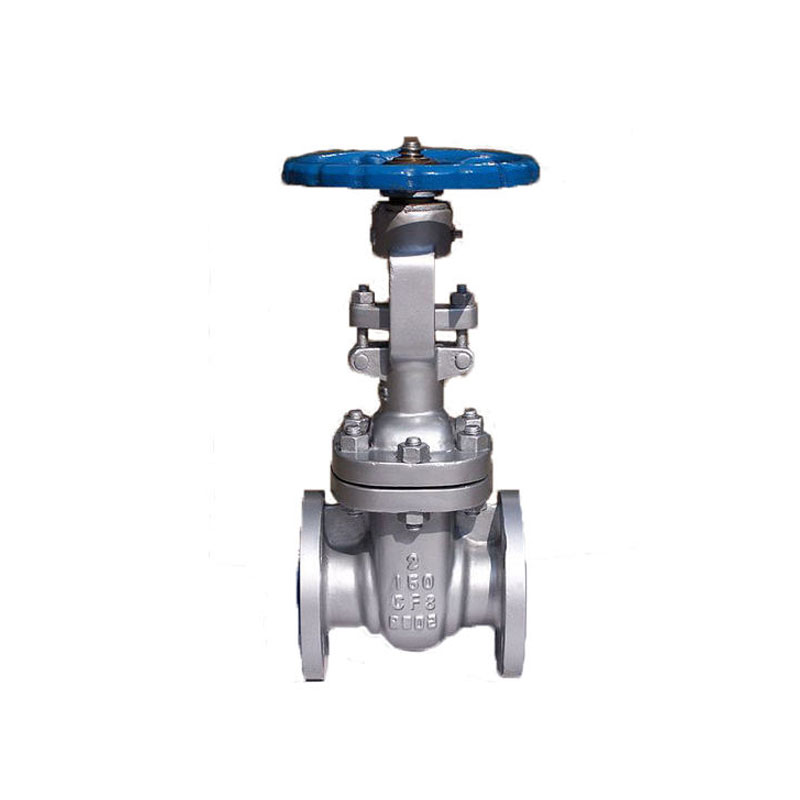

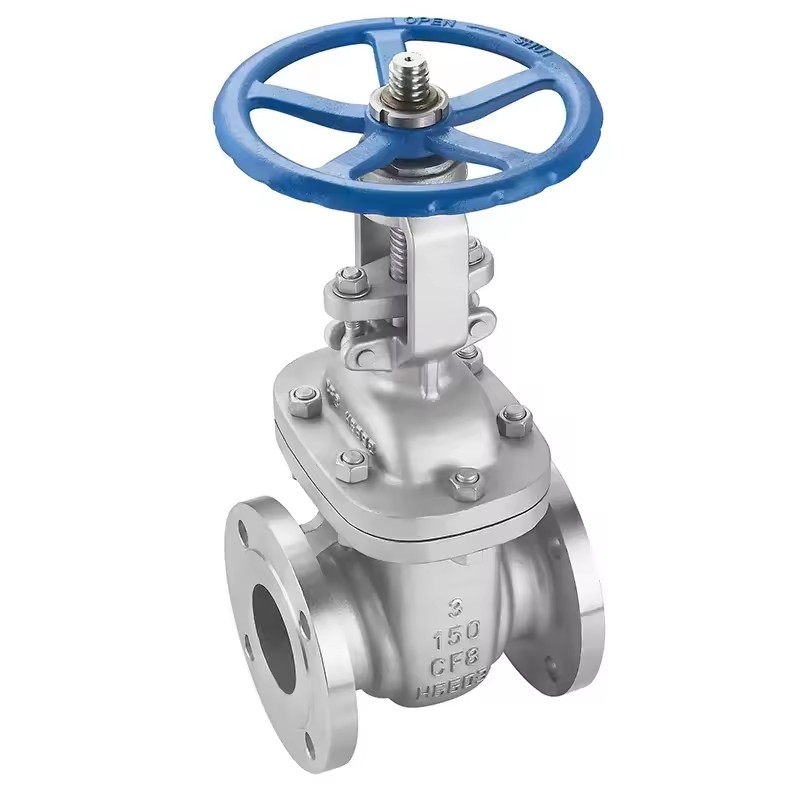

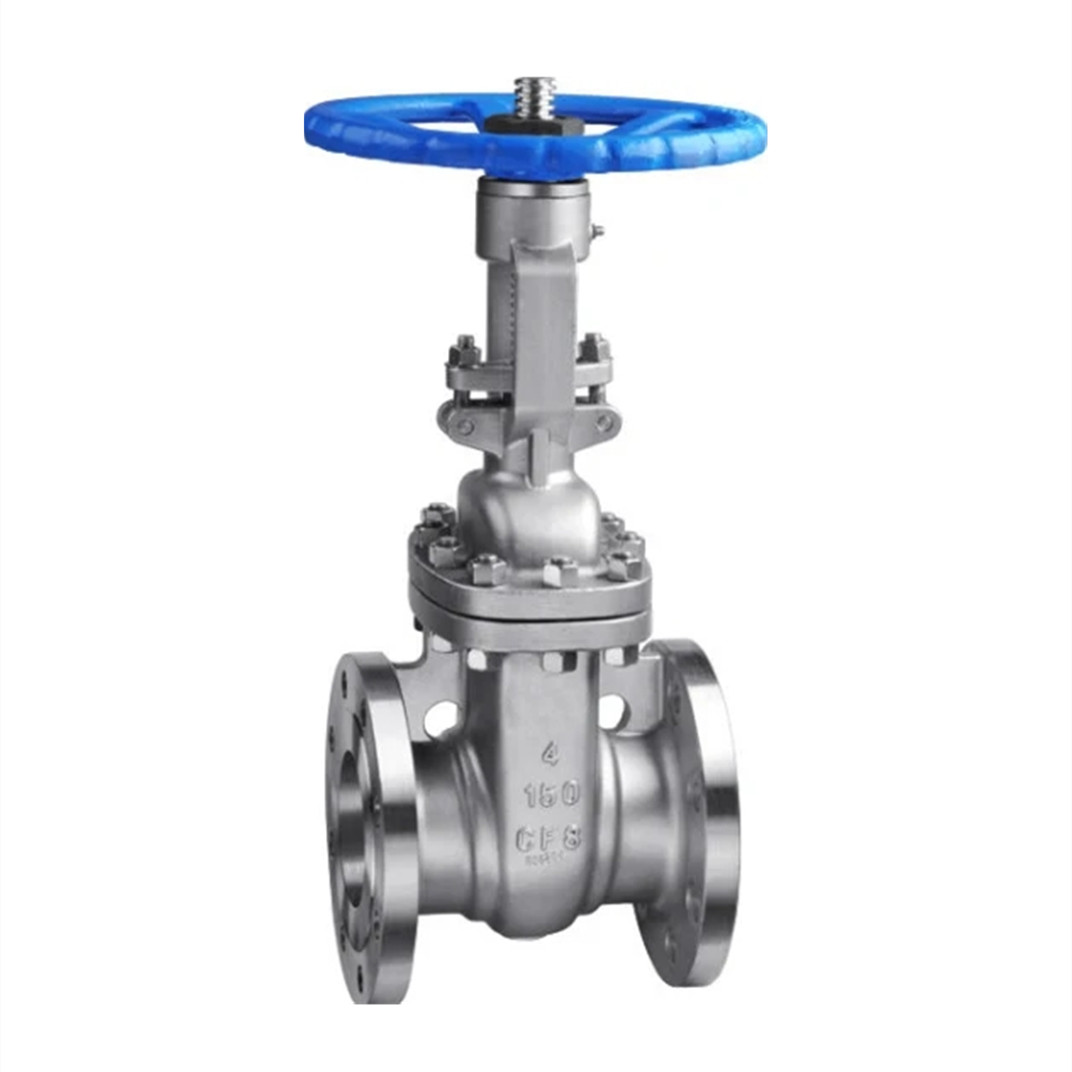

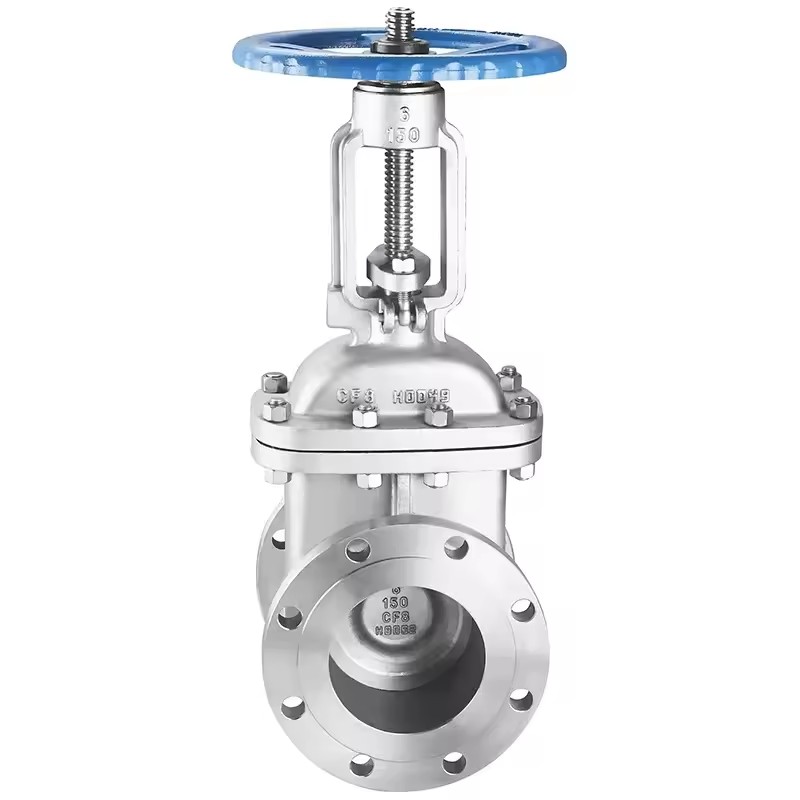

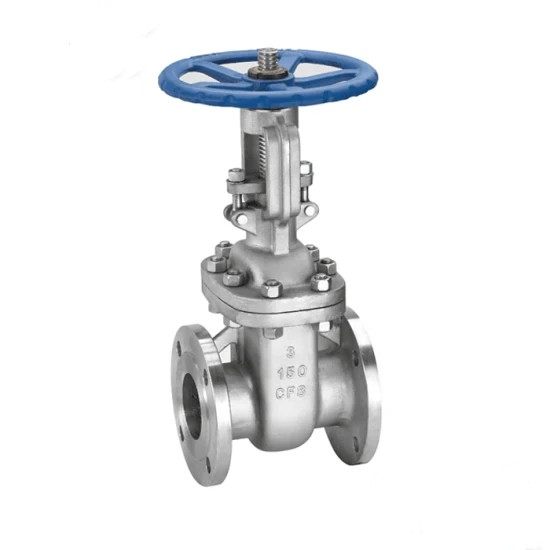

जोपई एपीआई 6 डी फ्लैग एंड स्टेनलेस स्टील फ्लेक्सिबल वेज गेट वाल्व चीन में बनाई गई धातु को एक तरल में पिघलाने की एक प्रक्रिया है जो कुछ आवश्यकताओं को पूरा करती है और इसे एक सांचे में डालती है। शीतलन, ठोसकरण और सफाई उपचार के बाद, यह पूर्वनिर्धारित आकृतियों, आकारों और गुणों के साथ कास्टिंग (भाग या रिक्त स्थान) प्राप्त करता है। आधुनिक यांत्रिक विनिर्माण उद्योग की मूल प्रक्रिया। कास्टिंग द्वारा उत्पादित कच्चे माल की लागत कम है, जो जटिल आकृतियों वाले भागों के लिए अपनी अर्थव्यवस्था को बेहतर ढंग से प्रदर्शित कर सकती है, विशेष रूप से जटिल आंतरिक गुहाओं के साथ; इसी समय, इसमें एक विस्तृत अनुकूलनशीलता और अच्छा व्यापक यांत्रिक प्रदर्शन है।
डिजाइन और निर्माण: एपीआई 600, एपीआई 6 डी, बीएस 1414, आदि
फेस टू फेस (एंड टू एंड): ANSI B16.10, API 6D, आदि
Flanged कनेक्शन: ANSI B16.5, ASME B16.47 आदि
बट वेल्डेड अंत: ANSI B16.25, आदि
परीक्षण और निरीक्षण: एपीआई 598, एपीआई 6 डी, आदि
दबाव परीक्षण: GB/T 13927, API 598
बोल्ट बोनट या प्रेशर सील बोनट
लचीला कील
पूर्ण बंदरगाह
बाहर स्क्रू और योक (ओएस और वाई), बढ़ते तने
लॉकिंग डिवाइस वैकल्पिक
| आकार | 2 "60 तक" (DN50 तक DN1500 तक) |
| दबाव | ASME 150#, 300#, 600#, 900# |
| शरीर की सामग्री | कार्बन स्टील, कम तापमान कार्बन स्टील, स्टेनलेस स्टील, डुप्लेक्स स्टेनलेस स्टील, सुपर डुप्लेक्स स्टेनलेस स्टील, निकेल मिश्र, निकेल एल्यूमीनियम कांस्य, हेस्टेलॉय, इनकमेल आदि। |
| ट्रिम सामग्री | 13%CR, SS304, SS316, SS304L, SS316L, F11, F22 आदि |
| अंत संबंध | Flanged RF/ RTJ/ FM/ FF, बट-वेल्डिंग (BW) |
| संचालक | हैंड व्हील, गियर डिवाइस, इलेक्ट्रिक, वायवीय एक्ट्यूएटर |
| Class150 | |||||||||||||
| आकार (में) | 2 " | 2-1/2 " | 3 " | 4 " | 6 " | 8 " | 10 " | 12 " | 14 " | 16 " | 18 " | २० " | 24 " |
| एल, आरएफ (एमएम) | 178 | 191 | 203 | 229 | 267 | 292 | 330 | 356 | 381 | 406 | 432 | 457 | 508 |
| L1-BW (मिमी) | 216 | 241 | 283 | 305 | 403 | 419 | 457 | 502 | 572 | 610 | 660 | 711 | 813 |
| एल 2-आरटीजे (एमएम) | 191 | 203 | 216 | 241 | 279 | 305 | 343 | 368 | 394 | 419 | 445 | 470 | 521 |
| हम्म) | 400 | 490 | 510 | 585 | 795 | 1015 | 1230 | 1465 | 1755 | 2030 | 2210 | 2510 | 2880 |
| के (मिमी) | 200 | 200 | 250 | 300 | 350 | 350 | 400 | 450 | 500 | 500 | 600 | 750 | 750 |
| Class300 | |||||||||||||
| आकार (में) | 2 " | 2-1/2 " | 3 " | 4 " | 6 " | 8 " | 10 " | 12 " | 14 " | 16 " | 18 " | २० " | 24 " |
| एल, आरएफ (एमएम) | 216 | 241 | 283 | 305 | 403 | 419 | 457 | 502 | 762 | 838 | 914 | 991 | 1143 |
| L1-BW (मिमी) | 216 | 241 | 283 | 305 | 403 | 419 | 457 | 502 | 762 | 838 | 914 | 991 | 1143 |
| एल 2-आरटीजे (एमएम) | 232 | 257 | 298 | 321 | 419 | 435 | 473 | 518 | 778 | 854 | 930 | 1010 | 1165 |
| हम्म) | 470 | 525 | 533 | 610 | 845 | 1050 | 1295 | 1600 | 1830 | 2035 | 2195 | 2470 | 2900 |
| के (मिमी) | 200 | 200 | 250 | 300 | 350 | 350 | 400 | 450 | 500 | 500 | 600 | 750 | 750 |
| Class600 | |||||||||||||
| आकार (में) | 2 " | 2-1/2 " | 3 " | 4 " | 6 " | 8 " | 10 " | 12 " | 14 " | 16 " | 18 " | २० " | 24 " |
| एल, आरएफ (एमएम) | 292 | 330 | 356 | 432 | 559 | 660 | 787 | 838 | 889 | 991 | 1092 | 1194 | 1397 |
| L1-BW (मिमी) | 292 | 330 | 356 | 432 | 559 | 660 | 787 | 838 | 889 | 991 | 1092 | 1194 | 1397 |
| एल 2-आरटीजे (एमएम) | 295 | 333 | 359 | 435 | 562 | 664 | 791 | 841 | 892 | 994 | 1095 | 1200 | 1407 |
| हम्म) | 495 | 550 | 615 | 735 | 1005 | 1245 | 1480 | 1730 | 1915 | 2050 | 2260 | 2620 | 2900 |
| के (मिमी) | 200 | 250 | 300 | 350 | 450 | 500 | 600 | 750 | 850 | 850 | 960 | 960 | 1000 |
| Class900 | |||||||||||||
| आकार (में) | 2 " | 2-1/2 " | 3 " | 4 " | 6 " | 8 " | 10 " | 12 " | 14 " | 16 " | 18 " | २० " | 24 " |
| एल, आरएफ (एमएम) | 368 | 419 | 381 | 457 | 610 | 737 | 838 | 965 | 1029 | 1130 | 1219 | 1321 | 1549 |
| L1-BW (मिमी) | 368 | 419 | 381 | 457 | 610 | 737 | 838 | 965 | 1029 | 1130 | 1219 | 1321 | 1549 |
| एल 2-आरटीजे (एमएम) | 371 | 422 | 384 | 460 | 613 | 740 | 841 | 968 | 1038 | 1140 | 1232 | 1334 | 1568 |
| हम्म) | 590 | 700 | 740 | 870 | 1120 | 1390 | 1592 | 1765 | 2025 | 2175 | 2510 | 2750 | 3240 |
| के (मिमी) | 250 | 300 | 350 | 450 | 500 | 600 | 750 | 850 | 850 | 960 | 960 | 1000 |
1000 |
