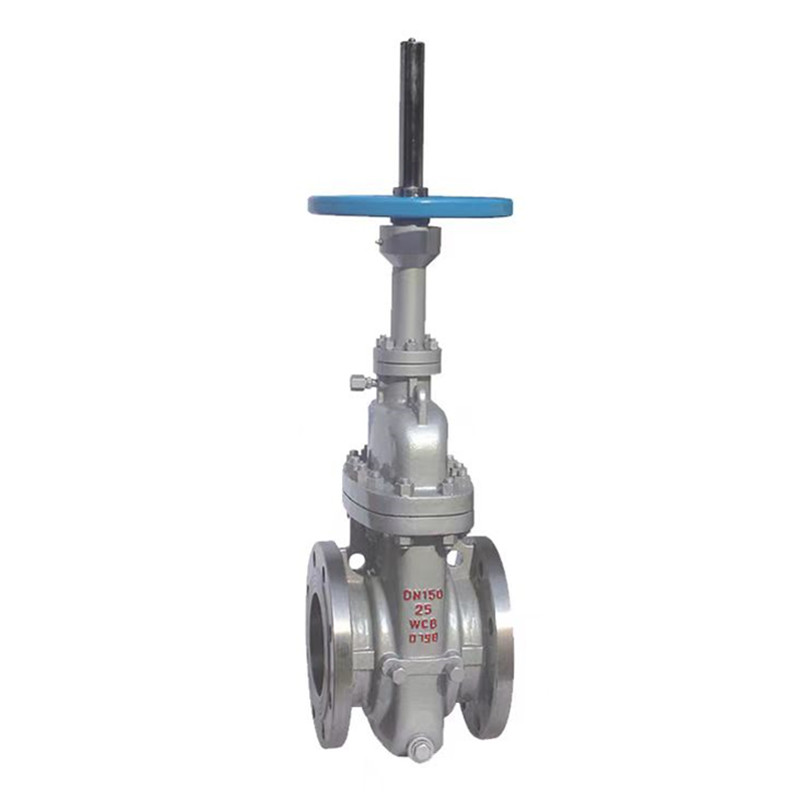

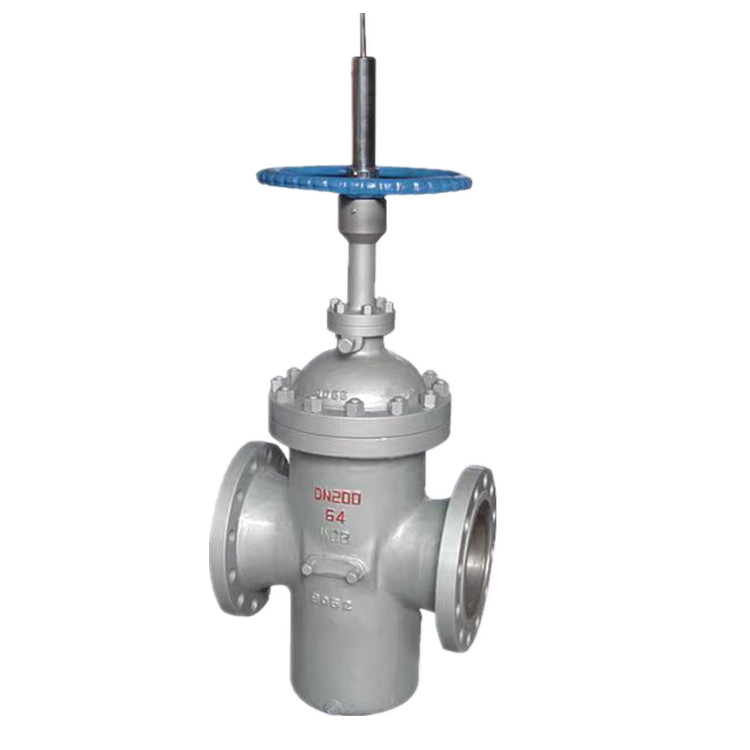

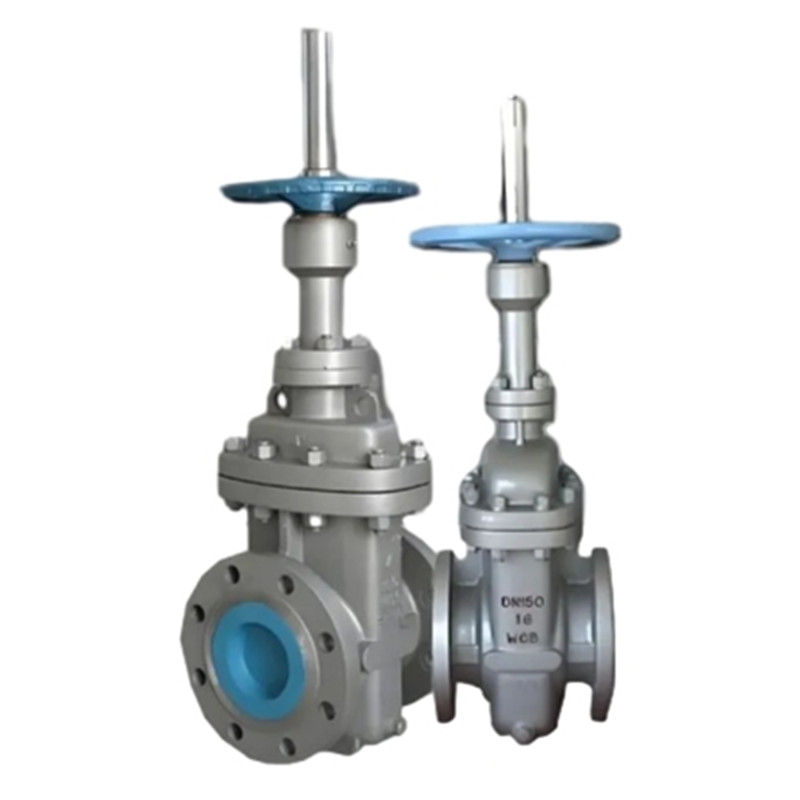

सीएस सिंगल डिस्क समानांतर स्लैब गेट वाल्व क्लास 150lb, वेन्ज़ो जोपई वाल्व कंपनी, लिमिटेड द्वारा प्रचारित मुख्य उत्पादों में से एक के रूप में, समानांतर चेहरों के साथ एक एकल फ्लैट गेट का उपयोग करके एक गेट वाल्व है, जो समानांतर सीटों के खिलाफ प्रत्यक्ष यांत्रिक बल द्वारा सील करता है, जो कि उच्च-टेम्परेचर अनुप्रयोगों में लाभ प्रदान करता है, जो कि उच्च-निर्माण से अधिक लाभ की मांग करता है। पेट्रोलियम, प्राकृतिक गैस और केमिकल इंजीनियरिंग जैसे क्षेत्रों में व्यापक रूप से उपयोग किया जाता है। हम आपकी परियोजना की सुचारू प्रगति सुनिश्चित करने के लिए उच्च गुणवत्ता, अनुकूलित वाल्व समाधान प्रदान करने के लिए प्रतिबद्ध हैं।
आवरण सामग्री: WCB, WC6, WC9, CF8, CF8M, CF3, CF3M
डिस्क सामग्री: WCB, WC6, WC9, CF8, CF8M, CF3, CF3M
स्टेम सामग्री: 2CR13, 304, 316, 304L, 316L
बोनट सामग्री: WCB, WC6, WC9, CF8, CF8M, CF3, CF3M
सीट सामग्री: A105, 304, 316, 304L, 316L
कनेक्शन प्रकार: निकला हुआ किनारा/वेल्डिंग
नाममात्र व्यास: DN100-800 NPS2 "-32"
नाममात्र का दबाव: 1.0-16.0MPA 150LB-900LB
एपीआई 6 डी के अनुसार 1.Design निर्माण
2. ASME B16.10 के अनुसार सामना करने के लिए
3. ASME B16.5 के अनुसार निकला हुआ किनारा आयाम
4. एपीआई 598 के अनुसार निरीक्षण और परीक्षण
थर्मल विस्तार अनुकूलनशीलता: उच्च तापमान सेवाओं (जैसे, भाप, गर्म तेल) में, समानांतर संरचना थर्मल विस्तार के कारण होने वाले ठेले को रोकती है, विश्वसनीय संचालन सुनिश्चित करती है।
शुद्ध यांत्रिक सीलिंग: प्रारंभिक सीलिंग के लिए पूरी तरह से जबरदस्त स्टेम सक्रियण पर निर्भर करता है; कोई दबाव-असिस्टेड सीलिंग नहीं।
कमजोर कम दबाव सीलिंग: सिस्टम दबाव के निर्माण से पहले वैक्यूम/कम दबाव स्टार्टअप के तहत रिसाव के लिए प्रवण।
उच्च परिशुद्धता आवश्यकता: गेट/सीटों के अल्ट्रा-सटीक मशीनिंग की मांग करता है; मामूली क्षति या विरूपण सीलिंग से समझौता करता है।
उच्च समापन टोक़: वेडिंग की अनुपस्थिति के कारण सील (विशेष रूप से कम दबाव में) को संपीड़ित करने के लिए अधिक से अधिक ऑपरेटिंग बल की आवश्यकता होती है।
निम्न प्रवाह प्रतिरोध: फुल-बोर डिज़ाइन पूरी तरह से खुलने पर दबाव ड्रॉप को कम करता है।
धातु हार्ड सीलिंग: उच्च तापमान का विरोध करता है लेकिन पहनने के लिए अतिसंवेदनशील; लैपिंग/भाग प्रतिस्थापन की आवश्यकता हो सकती है।
ठोस कण सहिष्णुता: समानांतर डिजाइन अशुद्धियों (वेज वाल्व से बेहतर) द्वारा बंद होने का विरोध करता है।
| आकार | एल (आरएफ) | एल (बीडब्ल्यू) | संचालित संचालित | गियर संचालित | विद्युत संचालित | X | Y | वजन (किग्रा) | टोक़ (एनएम) | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| मिमी | इंच | M | एम 1 | एम 0 | B | बी 1 | B0 | H | एच 1 | H0 | बीडब्ल्यू | आरएफ | ||||||
| 25 | 1 " | 127 | 127 | 278 | 220 | 200 | - | - | - | - | - | - | 60 | 90 | - | - | - | |
| 32 | 1-1/4 " | 140 | 140 | 350 | 270 | 200 | - | - | - | - | - | - | 70 | 105 | - | - | - | |
| 40 | 1-1/2 " | 165 | 165 | 435 | 335 | 250 | - | - | - | - | - | - | 75 | 115 | - | - | 14 | |
| 50 | 2 " | 178 | 216 | 475 | 360 | 250 | - | - | - | 690 | 572 | 200 | 80 | 122 | 48 | 54 | 15 | |
| 65 | 2-1/2 " | 190 | 241 | 535 | 425 | 300 | - | - | - | 747 | 637 | 200 | 90 | 152 | 59 | 70 | 31 | |
| 80 | 3 " | 203 | 283 | 600 | 460 | 300 | - | - | - | 812 | 672 | 200 | 100 | 178 | 63 | 73 | 38 | |
| 100 | 4 " | 229 | 305 | 700 | 535 | 350 | - | - | - | 960 | 795 | 508 | 110 | 220 | 73 | 85 | 46 | |
| 150 | 6 " | 267 | 403 | 910 | 685 | 350 | - | - | - | 1170 | 945 | 508 | 145 | 345 | 158 | 180 | 60 | |
| 200 | 8 " | 292 | 419 | 1095 | 815 | 350 | 1235 | 900 | 305 | 1355 | 1075 | 508 | 170 | 420 | 264 | 300 | 110 | |
| 250 | 10 " | 330 | 457 | 1370 | 965 | 450 | 1510 | 1050 | 305 | 1630 | 1095 | 305 | 210 | 495 | 290 | 329 | 162 | |
| 300 | 12 " | 356 | 502 | 1470 | 1100 | 500 | 1610 | 1185 | 305 | 1730 | 1230 | 305 | 240 | 600 | 400 | 455 | 222 | |
| 350 | 14 " | 381 | 572 | 1730 | 1250 | 600 | 1890 | 1345 | 458 | 2020 | 1417 | 305 | 265 | 640 | 619 | 704 | 310 | |
| 400 | 16 " | 406 | 610 | 1870 | 1375 | 650 | 2030 | 1470 | 458 | 2160 | 1532 | 305 | 290 | 720 | 869 | 987 | 440 | |
| 450 | 18 " | 432 | 660 | 2185 | 1485 | 700 | 2415 | 1625 | 458 | 2500 | 1651 | 305 | 325 | 798 | 1115 | 1267 | 560 | |
| 500 | २० " | 457 | 711 | 2335 | 1575 | 800 | 2565 | 1715 | 458 | 2650 | 1741 | 305 | 360 | 875 | 1435 | 1631 | 700 | |
| 600 | 24 " | 508 | 813 | 2815 | 1995 | 1000 | 3045 | 2135 | 458 | 3130 | 2161 | 457 | 425 | 1250 | 2310 | 2625 | 1010 | |
| 700 | 28 " | 610 | 914 | - | - | - | - | - | - | 3630 | 2470 | 457 | 455 | 1250 | 3203 | 3640 | 1560 | |
| 800 | 32 " | 660 | 965 | - | - | - | - | - | - | 4135 | 2933 | 610 | 505 | 1370 | 4540 | 5159 | 2150 | |
| 900 | 36 " | 711/813* | 1016 | - | - | - | - | - | - | 4605 | 3260 | 610 | 545 | 1500 | 6209 | 7056 | 2910 | |
| 1000 ** | 40 " | 811 | - | - | - | - | - | - | - | 5140 | 3645 | 610 | 610 | 1670 | 7293 | 8288 | 3920 | |
नोट:
आकार 813 कक्षा 150 के लिए केवल संरचनात्मक लंबाई है।
*कक्षा 150 के पाइपलाइन वाल्व के लिए ऐसी कोई विनिर्देश नहीं।
** टियान एर्टोंग इलेक्ट्रिक डिवाइस, उपयोगकर्ताओं के अनुरोधों के लिए मॉडल के साथ।
*** सूचीबद्ध वजन नंगे स्टेम 150lb का है, कोई डायवर्सन छेद नहीं है और ड्राइव यूनिट सहित नहीं है।
