JOEPAI स्टेनलेस स्टील थ्री वे इंटरनल थ्रेड बॉल वाल्व का वाल्व बॉडी CF8 या CF8M स्टेनलेस स्टील से सटीक निवेश कास्टिंग के माध्यम से निर्मित होता है। CF8 सामग्री (SS304): पानी, हवा, साथ ही कमजोर एसिड और कमजोर क्षार समाधान सहित मीडिया के लिए उपयुक्त। CF8M सामग्री (SS316): क्लोराइड युक्त वातावरण, समुद्री जल और अत्यधिक संक्षारक रासायनिक मीडिया के लिए इंजीनियर।
इस थ्री-वे बॉल वाल्व की निवेश-कास्ट वाल्व बॉडी में समान दीवार की मोटाई और बेहतर सतह फिनिश होती है, जो प्रभावी रूप से उन मृत क्षेत्रों को समाप्त करती है जहां मीडिया जमा हो सकता है। यह फार्मास्युटिकल शुद्ध जल पाइपलाइनों और खाद्य-ग्रेड पाइपिंग सिस्टम जैसी स्वच्छ कार्य स्थितियों के लिए एक आदर्श विकल्प है। प्रत्येक वाल्व फैक्ट्री डिलीवरी से पहले शेल ताकत परीक्षण और मजबूती निरीक्षण से गुजरता है, जो उच्च दबाव वाली परिचालन स्थितियों के तहत भी शून्य बाहरी रिसाव जोखिम की गारंटी देता है।

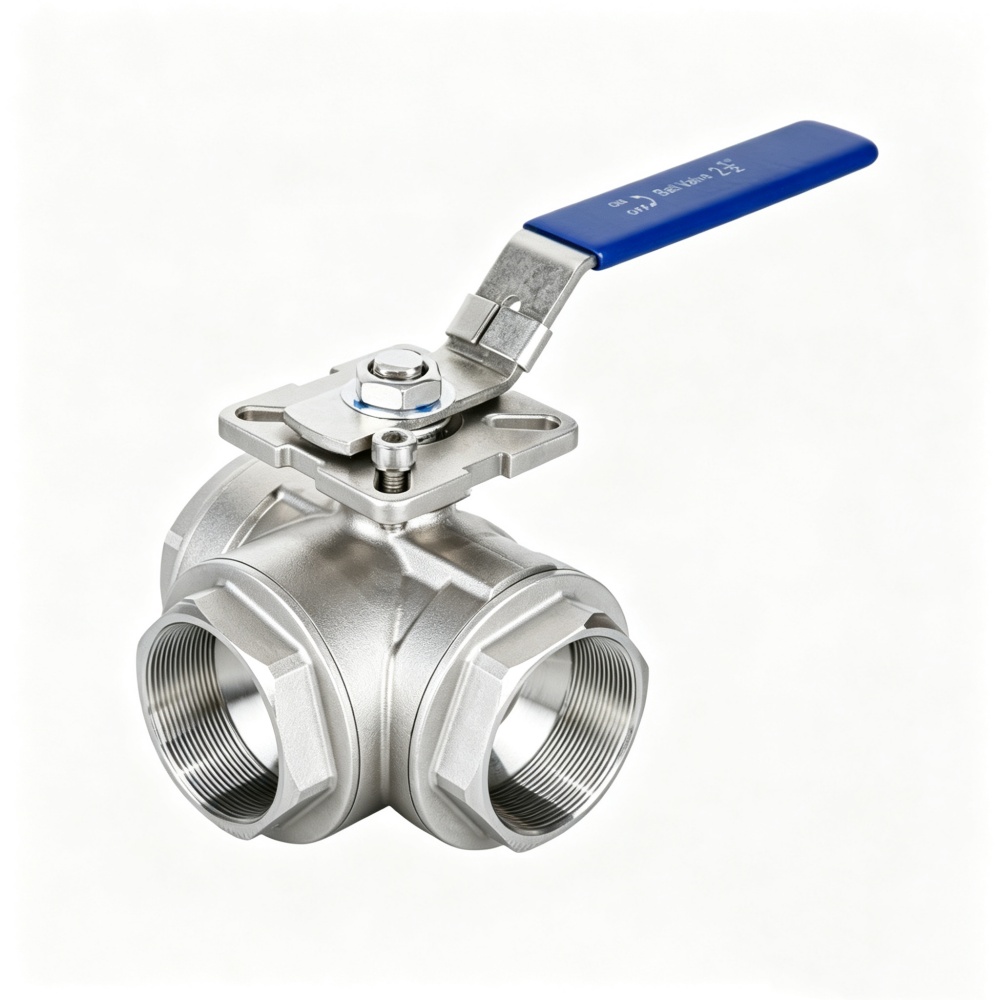

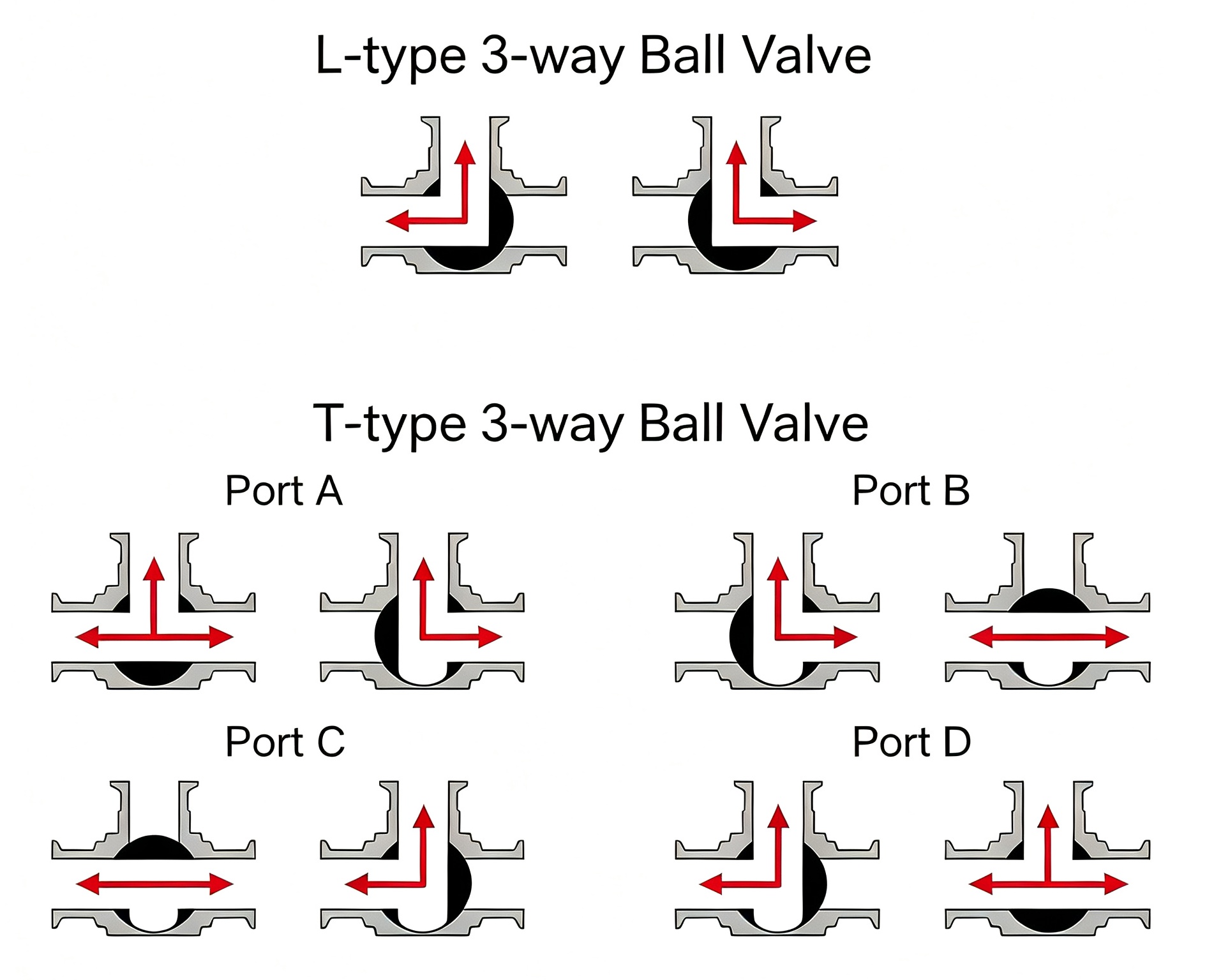

1. यह स्टेनलेस स्टील थ्री-वे फीमेल थ्रेड बॉल वाल्व एल-पोर्ट और टी-पोर्ट फ्लो चैनल डिज़ाइन के साथ उपलब्ध है। दोनों संस्करण 90° घूमने वाले हैंडल के साथ काम करते हैं और स्पष्ट प्रवाह दिशा संकेतक पेश करते हैं।
एल-पोर्ट थ्री-वे बॉल वाल्व: एक इनलेट और दो आउटलेट के बीच स्विच करने में सक्षम बनाता है। विशिष्ट अनुप्रयोगों में पंप बाईपास स्विचिंग, ऑन-लाइन सैंपलर सर्कुलेशन स्विचिंग और दो फिल्टर का वैकल्पिक संचालन शामिल है। मुख्य और स्टैंडबाय गैस आपूर्ति के बीच तेजी से स्विच करने के लिए गैस वितरण पैनलों पर एल-पोर्ट बॉल वाल्व व्यापक रूप से तैनात किए जाते हैं।
टी पोर्टतीन रास्ताबॉल वाल्व: दो कार्य मोड का समर्थन करता है: एक इनलेट दो आउटलेट में विभाजित होता है, या दो इनलेट एक आउटलेट में संयुक्त होते हैं। यह टैंक भरने/उतराई स्विचिंग, हीट एक्सचेंजर्स में गर्म और ठंडे मीडिया के वैकल्पिक परिसंचरण और सम्मिश्रण से पहले दोहरी फ़ीड लाइनों को विलय करने में फिट बैठता है। रासायनिक मीटरिंग स्किड में, टी-पोर्ट बॉल वाल्व स्वचालित नियंत्रण प्रणालियों के साथ जोड़े जाने पर सटीक खुराक प्राप्त करने के लिए दो रासायनिक अभिकर्मकों के वैकल्पिक इंजेक्शन की सुविधा प्रदान करते हैं।

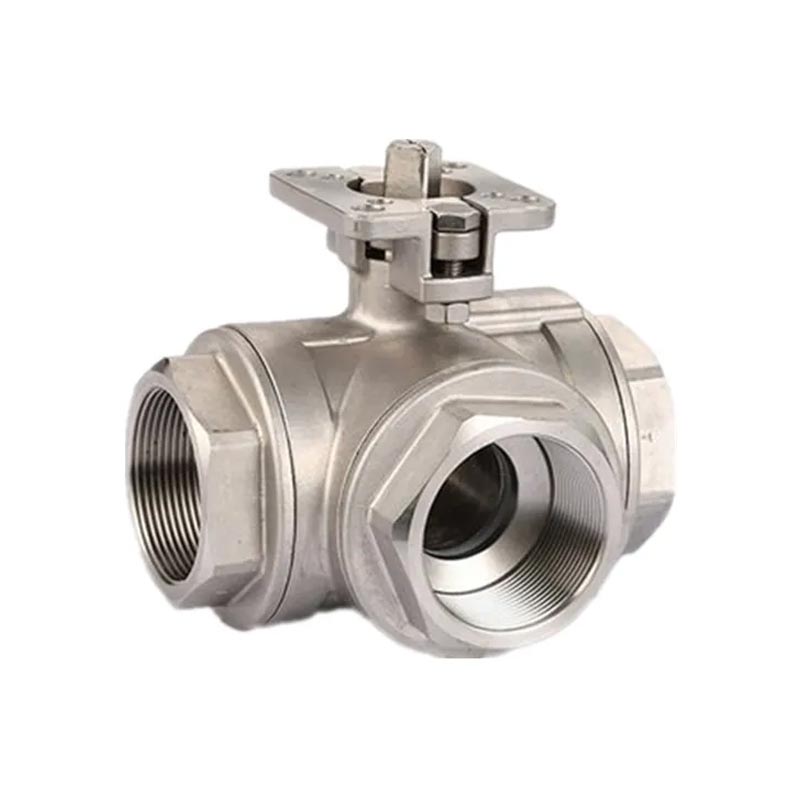

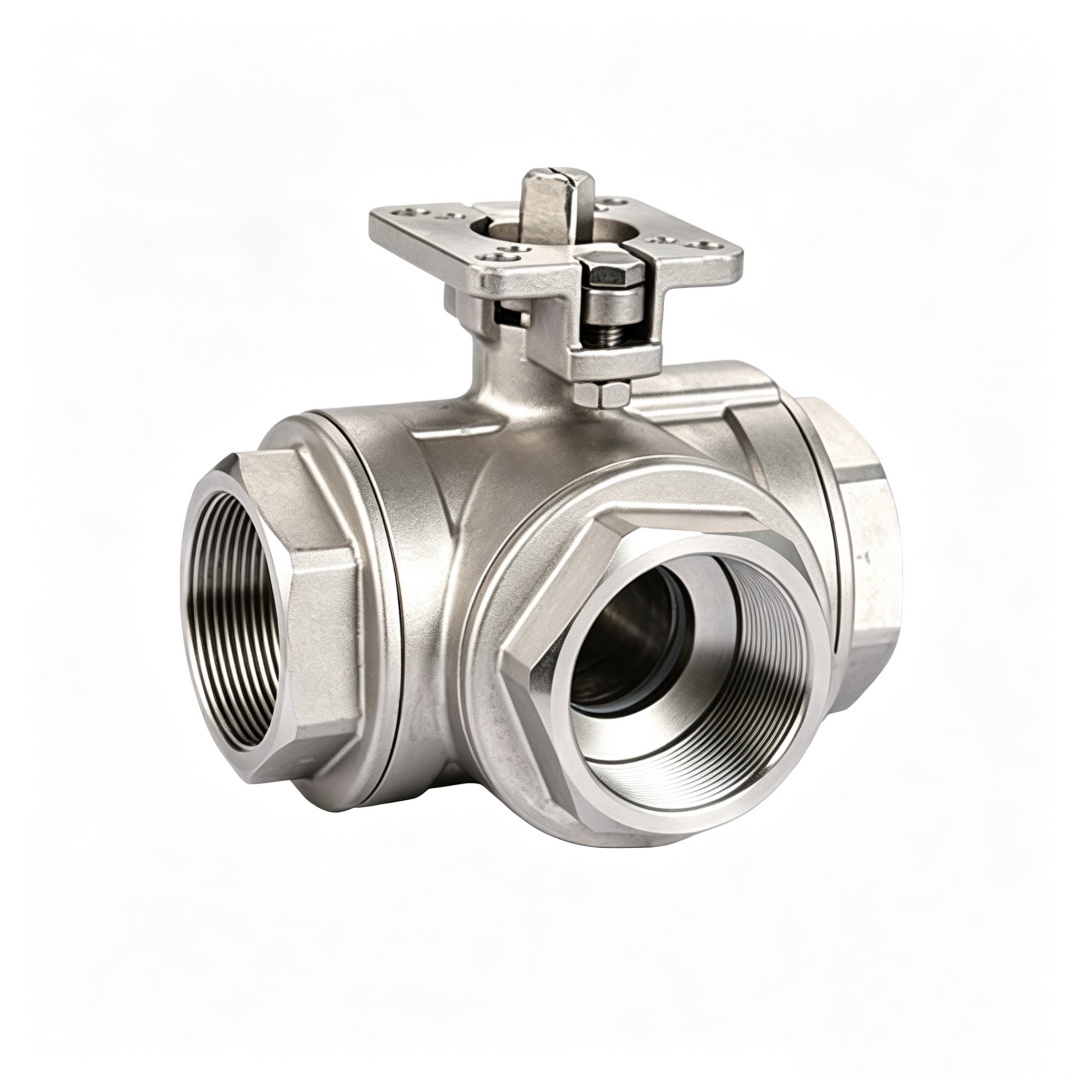

2. इस स्टेनलेस स्टील थ्री-वे फीमेल थ्रेड बॉल वाल्व का शीर्ष एक को अपनाता हैISO 5211 मानक उच्च डायरेक्ट-माउंट प्लेटफ़ॉर्म. माउंटिंग पैड के निकला हुआ किनारा आयाम वायवीय और इलेक्ट्रिक एक्चुएटर्स से पूरी तरह मेल खाते हैं। एक्चुएटर्स को अतिरिक्त ब्रैकेट या कपलिंग के बिना सीधे फिट किया जा सकता है, जो इंस्टॉलेशन सहनशीलता में भारी कटौती करता है और इंस्टॉलेशन स्पेस बचाता है।

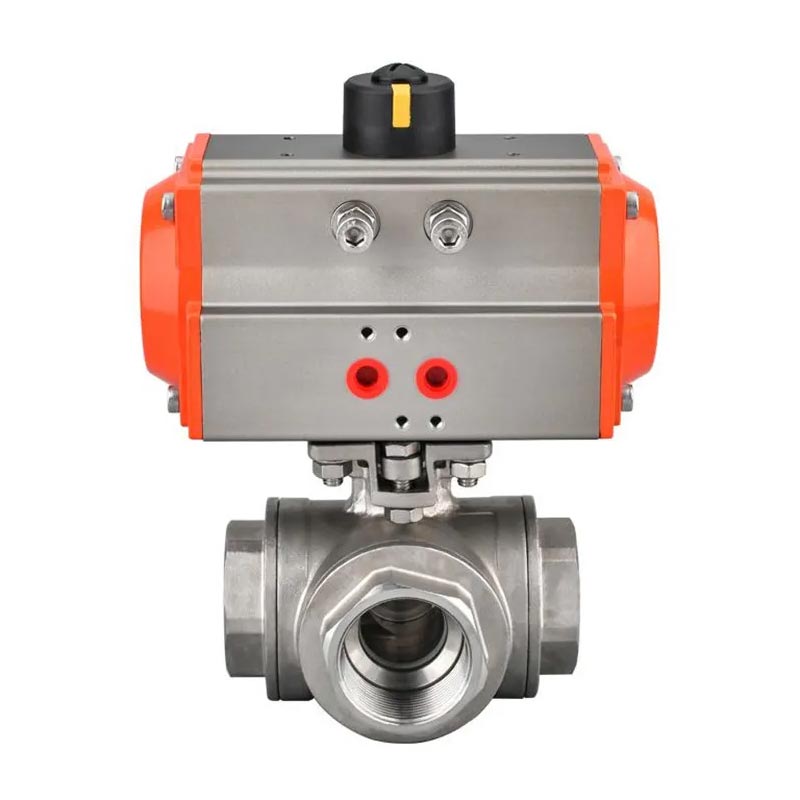

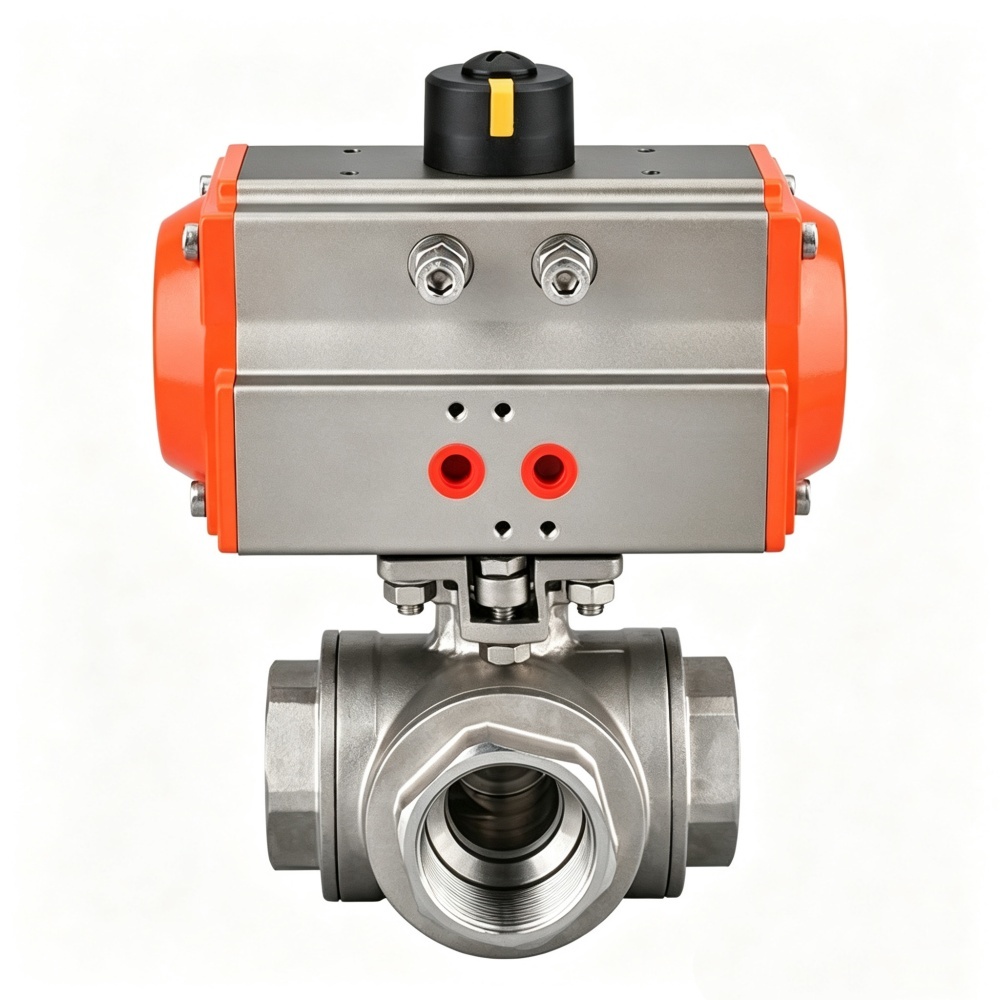

वाल्व को हैंडल के माध्यम से मैन्युअल रूप से नियंत्रित किया जा सकता है, और रिमोट ऑन-ऑफ नियंत्रण का एहसास करने के विकल्प के रूप में वायवीय या इलेक्ट्रिक एक्चुएटर्स के साथ भी लगाया जा सकता है।
फैक्ट्री छोड़ने से पहले सभी वाल्व हवा की जकड़न परीक्षण और थ्रेड सटीकता सत्यापन से गुजरते हैं
सामग्री प्रमाणन, आयामी चित्र और स्थापना मार्गदर्शन प्रदान करें
वैश्विक बाज़ार प्रमाणन का समर्थन करें (CE/ISO/RoHS, आदि)
विभिन्न इंजीनियरिंग परियोजनाओं की जरूरतों को पूरा करने के लिए OEM/ODM/निजी मोल्ड अनुकूलन सेवाएं पूरी तरह से खुली हैं
| मुख्य भागों की सामग्री | ||
|---|---|---|
| नहीं | कलपुर्जों के नाम | सामग्री |
| 1 | शरीर | सीएफ8एम; CF8 |
| 2 | ढक्कन | सीएफ8एम; CF8 |
| 3 | गेंद | सीएफ8एम; CF8 |
| 4 | सीट | पीटीएफई；पीपीएल |
| 5 | तना | सीएफ8एम; CF8 |
| 6 | पैकिंग | पीटीएफई |
| 7 | पाल बांधने की रस्सी | पीटीएफई |
| 8 | ग्रंथि अखरोट | सीएफ8एम; CF8 |
| 9 | सँभालना | सीएफ8एम; CF8 |
| 10 | दिशा सूचक बोर्ड | अल्युमीनियम |
| 11 | कड़े छिलके वाला फल | सीएफ8एम; CF8 |
| 12 | लॉकिंग डिवाइस | सीएफ8एम; CF8 |
| 13 | चमड़े का म्यान | प्लास्टिक |
| विनिर्देश | |
|---|---|
| उत्पाद का नाम | हाई प्लेटफार्म थ्री वे/टी बॉल वाल्व |
| नमूना | Q14F/Q15F |
| नॉमिनल डायामीटर | डीएन15~डीएन100 |
| नाममात्र का दबाव | 1.6Mpa~6.4Mpa/1000WOG |
| संरचना प्रकार | गेंद का प्रकार |
| रिश्ते का प्रकार | निकला हुआ किनारा, आंतरिक धागा |
| कार्य तापमान | ≤260ºC (-20~180ºC~260ºC) |
| कार्रवाई का ढंग | मैनुअल, इलेक्ट्रिक, वायवीय |
| शरीर की सामग्री | कास्ट स्टील, स्टेनलेस स्टील |
| डिज़ाइन मानक | चीनी मानक; एएनएसआई; जेआईएस; शोर |
| अनुप्रयोग मीडिया | पानी, तेल, गैस, तरल |
| धागे का प्रकार | जी.एनपीटी.बीएसपीटी.बीएसपी.डीआईएन259/2999 |
| Q14F थ्रेडेड थ्री वे स्टेनलेस स्टील बॉल वाल्व उपयुक्त मध्यम | पानी, तेल, गैस और कुछ संक्षारक तरल पदार्थ (डब्ल्यू.ओ.जी.) |
ए: एल-पोर्ट स्विच दो आउटलेट के बीच प्रवाहित होता है (पंप बाईपास या सैंपलर स्विचिंग के लिए सामान्य)। टी-पोर्ट एक इनलेट से प्रवाह को दो आउटलेट में विभाजित करने, या दो इनलेट को एक आउटलेट में विलय करने की अनुमति देता है - टैंक भरने/खाली करने या फ़िल्टर डुप्लेक्सिंग के लिए आदर्श।
उत्तर: PTFE सीट 200°C तक रेटेड है - संतृप्त भाप के लिए उपयुक्त। 200°C से ऊपर अत्यधिक गर्म भाप के लिए, कृपया हमारे धातु-आधारित संस्करण का चयन करें।
ए: एनपीटी (यूएस), बीएसपीटी (यूके/ऑस्ट्रेलिया), बीएसपीपी (यूरोप), और डीआईएन2999 (जर्मनी)। ऑर्डर करते समय थ्रेड मानक निर्दिष्ट करें।
उत्तर: हां - पीटीएफई सीटों के साथ सीएफ8एम बॉडी स्वच्छता संबंधी आवश्यकताओं को पूरा करती है। अतिरिक्त सतह फिनिश (रा ≤ 0.8μm) और अनुरोध पर निष्क्रियता उपलब्ध है।
