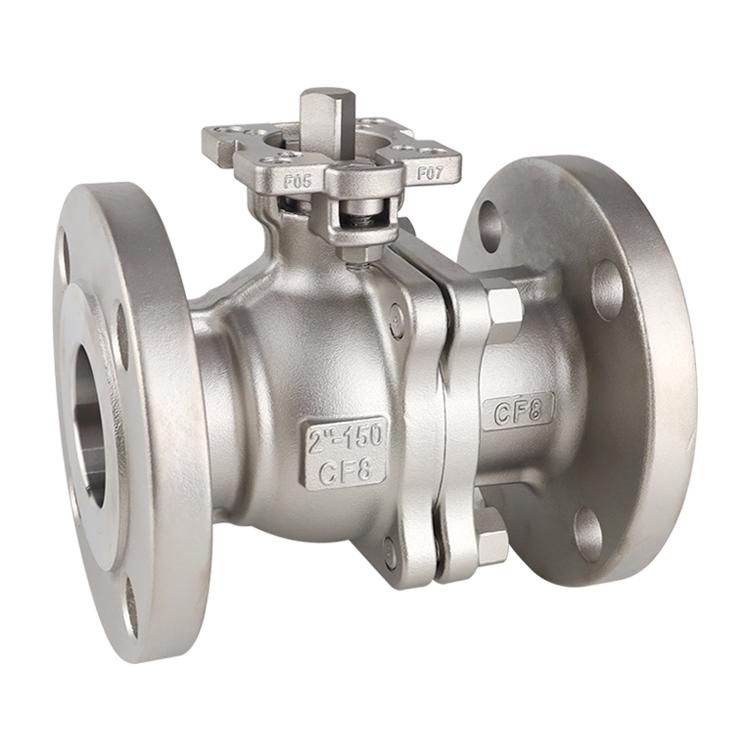

जोपई ब्रांड हाई क्वालिटी एश्योरेंस, जोपई एक व्यापक प्रदान करता है ANSI स्टैंडर्ड 2-PC फ्लैंग्ड बॉल वाल्व क्लास 150lb संबंधित का परिचय मानक, चयन, कार्य, संरचनात्मक आरेख, विनिर्देशों और मॉडल; आयाम, कार्य सिद्धांत, स्थापना और रखरखाव, और बॉल वाल्व उत्पाद मैनुअल; निकला हुआ किनारा बॉल वाल्व उत्पादों की एक श्रृंखला प्रदान करने के लिए उच्च गुणवत्ता, उच्च प्रदर्शन, उच्च मानकों, उच्च जीवनकाल के साथ, और हमारे ग्राहकों के लिए सस्ती कीमतें।
वाल्व स्टेम एंटी-स्टैटिक सेटिंग्स से लैस है
वाल्व स्टेम एंटी एक्सट्रूज़न डिवाइस का डिजाइन
स्टील बॉल ग्रूव पर दबाव राहत छेद हैं
Deparaffinized कास्टिंग को अपनाना
डिजाइन: ANSI 16.34
अंत निकला हुआ किनारा: ASME B16.5
आमने-सामने आयाम: ASME B16.10
निरीक्षण और परीक्षण: एपीआई 598
आकार: 1/2 "~ 10", दबाव: 150lb ~ 300lb
पूर्ण बंदरगाह, ISO5211 प्रत्यक्ष बढ़ते पैड
ब्लोआउट-प्रूफ स्टेम डिजाइन

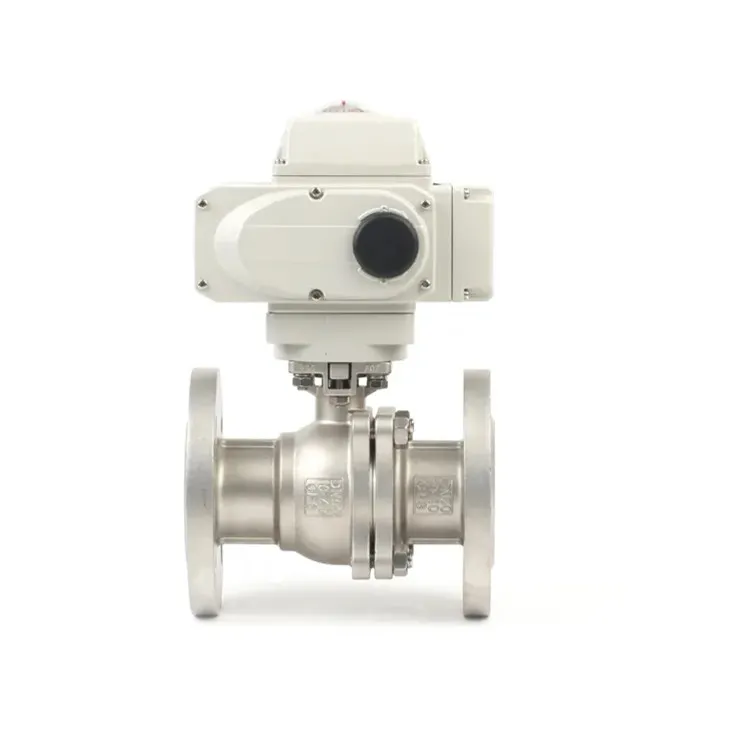

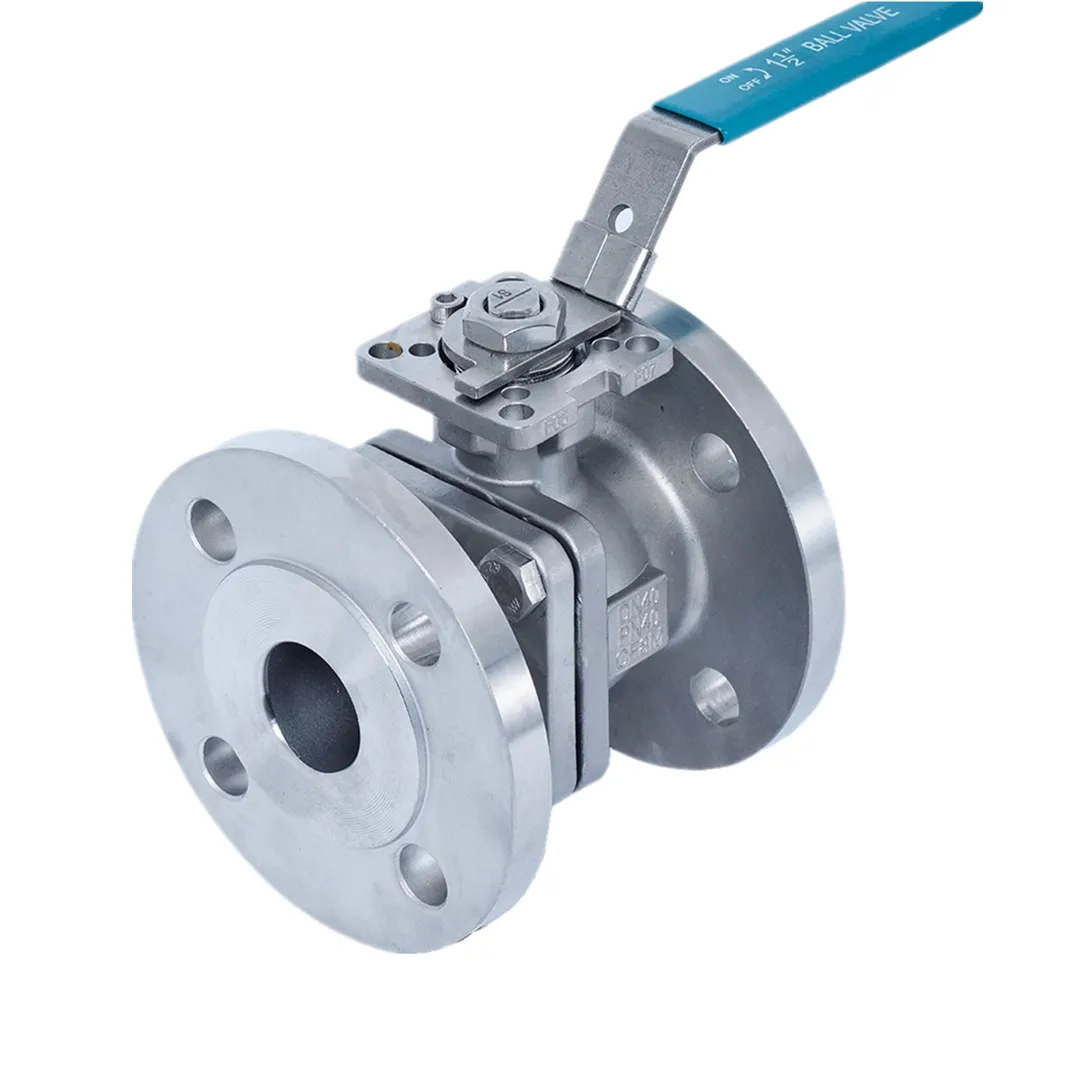

लॉकिंग डिवाइस, वायवीय या इलेक्ट्रिक एक्ट्यूएटर के साथ लीवर ऑपरेशन
धातु - स्वरूपण तकनीक

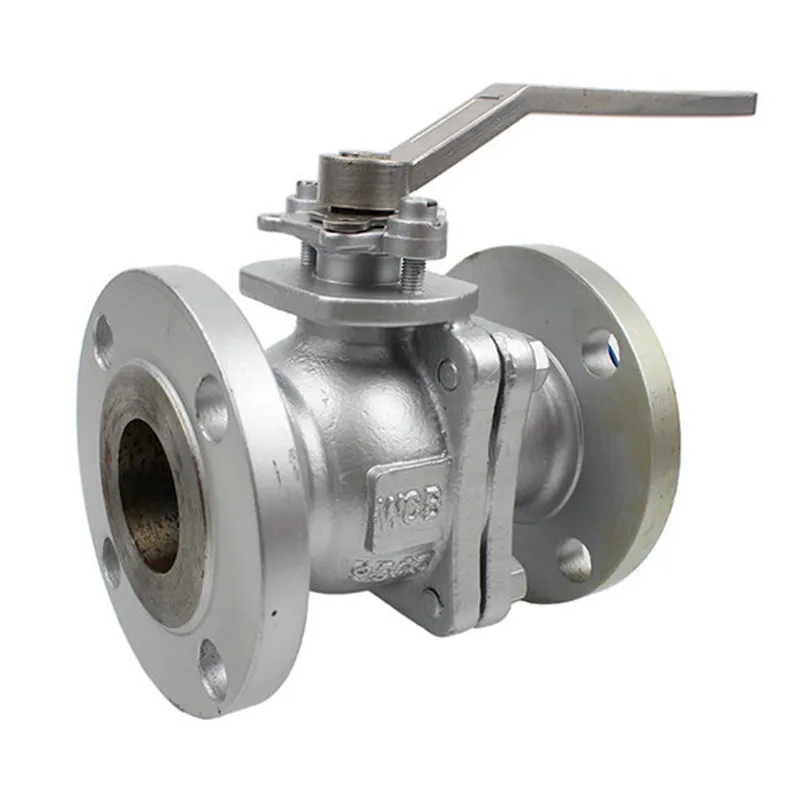

सामग्री: कार्बन स्टील WCB/DIN1.0619
स्टेनलेस स्टील 304/1.4308
स्टेनलेस स्टील 316/1.4408
उपयुक्त: पानी, तेल, गैस
| 1 | शरीर | WCB/ CF8/ CF8M | 9 | थ्रस्ट पैड | WCB/ CF8/ CF8M |
| 2 | सीट | पीटीएफई | 10 | पैकिंग | WCB/ CF8/ CF8M |
| 3 | गेंद | SS304/ SS316 | 11 | तना | SS304/ SS316 |
| 4 | पेंच | SS304/ SS316 | 12 | ग्रंथि | SS304/ SS316 |
| 5 | स्प्रिंग वाला वाशर | SS304/ SS316 | 13 | कड़े छिलके वाला फल | SS304/ SS316 |
| 6 | कड़े छिलके वाला फल | SS304/ SS316 | 14 | स्प्रिंग वाला वाशर | SS304/ SS316 |
| 7 | टोपी | WCB/ CF8/ CF8M | 15 | उत्तोलक | एसएस |
| 8 | पाल बांधने की रस्सी | WCB/ CF8/ CF8M |
| एनपीएस | डीएन | L | D | डी 1 | डी 2 | b | t | Z-odd |
| 1/2 " | 15 | 108 | 90 | 60.3 | 34.9 | 11.5 | 1.6 | 4-एफ 12 |
| 3/4 " | 20 | 117 | 100 | 69.9 | 42.9 | 13 | 1.6 | 4-एफ 12 |
| 1 " | 25 | 127 | 110 | 79.4 | 50.8 | 14.5 | 1.6 | 4-एफ 12 |
| 11/4 " | 32 | 140 | 115 | 88.9 | 63.5 | 16 | 1.6 | 4-एफ 12 |
| 11/2 " | 40 | 165 | 125 | 98.4 | 73 | 17.5 | 1.6 | 4-एफ 12 |
| 2 " | 50 | 178 | 150 | 120.7 | 92.1 | 19.5 | 1.6 | 4-एफ 19 |
| 21/2 " | 65 | 190 | 180 | 139.7 | 104.8 | 22.5 | 1.6 | 4-एफ 19 |
| 3 " | 80 | 203 | 190 | 152.4 | 127 | 24 | 1.6 | 4-एफ 19 |
| 4 " | 100 | 229 | 230 | 190.5 | 157.2 | 24 | 1.6 | 4-एफ 19 |
| 5 " | 125 | 356 | 255 | 215.9 | 185.7 | 24 | 1.6 | 4-एफ 22 |
| 6 " | 150 | 394 | 280 | 241.3 | 215.9 | 25.5 | 1.6 | 4-एफ 22 |
| 8 " | 200 | 457 | 345 | 298.5 | 269.9 | 29 | 1.6 | 4-एफ 22 |
| 10 " | 250 | 533 | 405 | 362 | 323.8 | 30.5 | 1.6 | 4-एफ 25 |
| 12 " | 300 | 610 | 485 | 431.8 | 381 | 32 | 1.6 | 4-एफ 25 |
| 14 " | 350 | 686 | 535 | 476.3 | 412.8 | 35 | 1.6 | 4-एफ 29 |
| 16 " | 400 | 762 | 595 | 539.8 | 469.9 | 37 | 1.6 | 4-एफ 29 |
| एनपीएस | डीएन | L | D | डी 1 | डी 2 | b | t | Z-odd |
| 1/2 " | 15 | 140 | 95 | 66.7 | 34.9 | 14.5 | 1.6 | 4-एफ 12 |
| 3/4 " | 20 | 152 | 115 | 82.6 | 42.9 | 16 | 1.6 | 4-एफ 19 |
| 1 " | 25 | 165 | 125 | 88.9 | 50.8 | 17.5 | 1.6 | 4-एफ 19 |
| 11/4 " | 32 | 178 | 135 | 98.4 | 63.5 | 19.5 | 1.6 | 4-एफ 19 |
| 11/2 " | 40 | 190 | 155 | 114.3 | 73 | 21 | 1.6 | 4-एफ 22 |
| 2 " | 50 | 216 | 165 | 127 | 92.1 | 22.5 | 1.6 | 8-F19 |
| 21/2 " | 65 | 241 | 190 | 149.2 | 104.8 | 25.5 | 1.6 | 8-F22 |
| 3 " | 80 | 282 | 210 | 168.3 | 127 | 29 | 1.6 | 8-F22 |
| 4 " | 100 | 305 | 255 | 200 | 157.2 | 32 | 1.6 | 8-F22 |
| 5 " | 125 | 381 | 280 | 235 | 185.7 | 35 | 1.6 | 8-F22 |
| 6 " | 150 | 403 | 320 | 269.9 | 215.9 | 37 | 1.6 | 12-एफ 22 |
| 8 " | 200 | 502 | 380 | 330.2 | 269.9 | 41.5 | 1.6 | 12-F25 |
| 10 " | 250 | 568 | 445 | 387.4 | 323.8 | 48 | 1.6 | 16-एफ 29 |
| 12 " | 300 | 648 | 520 | 450.8 | 381 | 51.0 | 1.6 | 16-एफ 32 |
| 14 " | 350 | 762 | 585 | 514.4 | 412.8 | 54.0 | 1.6 | 20-एफ 32 |
| 16 " | 400 | 838 | 650 | 571.5 | 469.9 | 57.5 | 1.6 | 20-एफ 35 |
