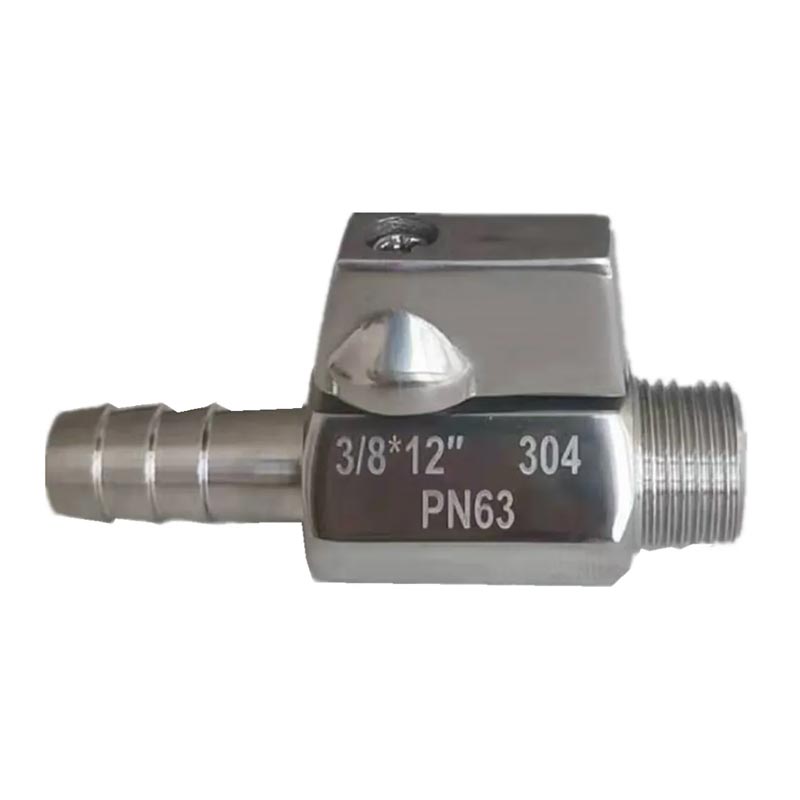

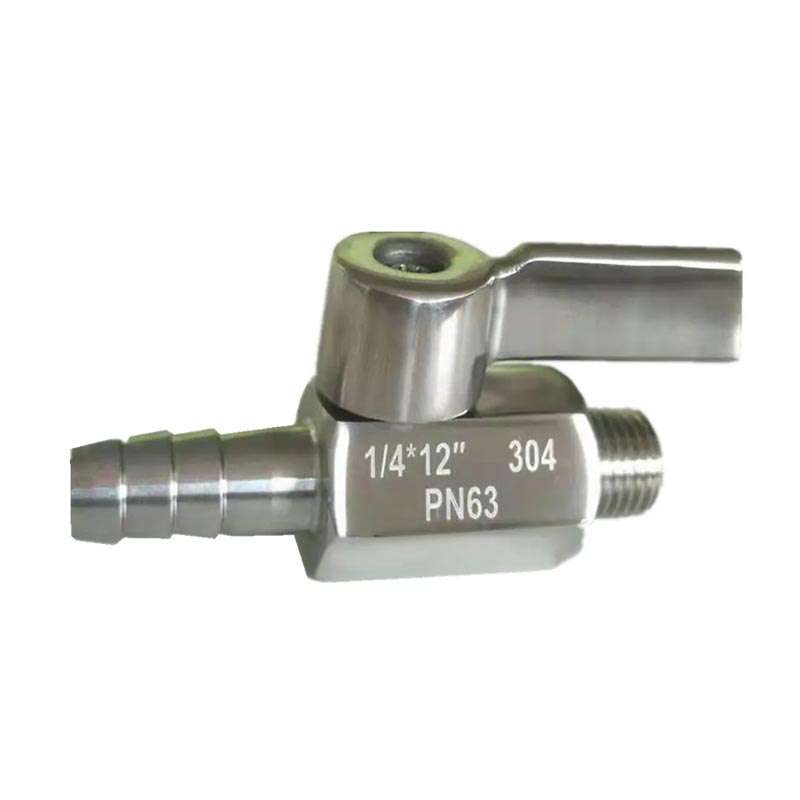

JOEPAI स्टेनलेस स्टील थ्रेडेड निपल होज़ मिनी बॉल वाल्व कठोर थ्रेडेड पाइपिंग सिस्टम और लचीली नली कनेक्शन के बीच एक सटीक-इंजीनियर्ड पुल के रूप में कार्य करता है। हमारी आईएसओ-प्रमाणित सुविधा में डिज़ाइन और निर्मित, यह वाल्व इंस्ट्रूमेंटेशन, चिकित्सा उपकरण, माइक्रो-पंप और सटीक औद्योगिक प्रणालियों में मध्यम और छोटे पैमाने के प्रवाह नियंत्रण अनुप्रयोगों के लिए एक अनिवार्य घटक है।
| विशेषता | विनिर्देश |
| डिज़ाइन सुविधा |
ब्लो-आउट प्रूफ़ स्टेम डिज़ाइन |
| उत्पादन |
पूरी तरह से सिलिका सोल निवेश कास्टिंग |
| पोर्ट प्रकार |
कम किया गया बंदरगाह |
| संचालन |
हैंडल संचालित, क्वार्टर-टर्न |
| आकार सीमा |
1/8"-3/4" (डीएन6-डीएन20) |
| सामग्री विकल्प |
एसएस304 (सीएफ8) / एसएस316 (सीएफ8एम) |
| दाब मूल्यांकन |
1000WOG/1000 PSI/PN63 |
| सीट सामग्री |
पीटीएफई/आरपीटीएफई/पीपीएल |
| खत्म करना |
सतह को चमकाना |
| कार्य तापमान |
-20℃-232℃ |
| उपयुक्त मीडिया |
जल, तेल, गैस, वायु |
| डिज़ाइन मानक |
एएसएमई बी16.34 |
| पिरोया हुआ अंत |
एएनएसआई बी1.20.1 (एनपीटी), बीएस21 (बीएसपी/बीएसपीटी), डीआईएन 259/2999, आईएसओ 228/7-1, जेआईएस बी0203 |
| निरीक्षण एवं परीक्षण |
एपीआई 598 / एमएसएस एसपी-110 / एन 12266 |
1. एकीकृत डुअल-एंड कनेक्शन: पुरुष धागा + एक बॉडी में मल्टी-रिज होज़ बार्ब। अतिरिक्त एडाप्टर हटाएं, संभावित रिसाव जोड़ों और बीओएम लागत को कम करें।
2. कॉम्पैक्ट सटीक कास्ट स्टेनलेस स्टील बॉडी, पीएन 63 उच्च दबाव रेटिंग, मशीनरी कैबिनेट के अंदर सीमित स्थान के लिए आदर्श।
3.SS304/SS316 मानक सामग्री के रूप में, वैकल्पिक SS304L/SS316L; गैस, पानी, हल्के रासायनिक मीडिया के लिए पीतल के मिनी वाल्वों की तुलना में अधिक संक्षारण प्रतिरोध।
4. संयुक्त मीट्रिक बार्ब और शाही धागे का आकार, विश्वव्यापी मानक कठोर पाइप और लचीली रबर/पीयू नली के साथ संगत।
5. रेडी-टू-फिट डिज़ाइन, उपकरण थ्रेडेड पोर्ट और लचीली ट्यूबिंग को सीधे कनेक्ट करें, जिससे OEM निर्माताओं के लिए असेंबली समय की बचत हो।
6. आसान स्टॉक प्रबंधन और विदेशी निरीक्षण के लिए आकार, सामग्री और दबाव रेटिंग की स्थायी लेजर मार्किंग।
JOEPAI स्टेनलेस स्टील थ्रेडेड निपल होज़ मिनी बॉल वाल्व विभिन्न उद्योगों और अनुप्रयोगों में विश्वसनीय है:
औद्योगिक एवं विनिर्माण
- वायवीय नियंत्रण प्रणाली और उपकरण पैनल
-हाइड्रोलिक और स्नेहन प्रणाली
-प्रोसेस उपकरण और स्किड-माउंटेड असेंबली
चिकित्सा प्रयोगशाला
-चिकित्सा उपकरण और विश्लेषणात्मक उपकरण
-प्रयोगशाला गैस और द्रव नियंत्रण
-फार्मास्युटिकल प्रसंस्करण उपकरण
जल एवं पर्यावरण
-जल उपचार और वितरण प्रणाली
-सिंचाई और कृषि उपकरण
-विलवणीकरण संयंत्र
तेल, गैस और रसायन
-ईंधन और गैस प्रबंधन प्रणाली
-रासायनिक इंजेक्शन और नमूना बिंदु
-संक्षारक मीडिया नियंत्रण
JOEPAI हमारे स्टेनलेस स्टील थ्रेडेड निपल होज़ मिनी बॉल वाल्व के लिए व्यापक OEM अनुकूलन सेवाएँ प्रदान करता है। हम समझते हैं कि प्रत्येक एप्लिकेशन की विशिष्ट आवश्यकताएं होती हैं, और हमारी इंजीनियरिंग टीम आपके सटीक विनिर्देशों से मेल खाने वाले समाधान देने के लिए तैयार है।

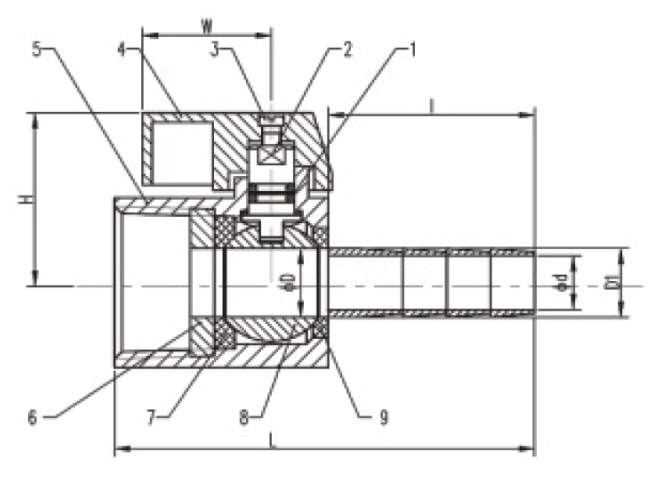

| नहीं। | नाम का हिस्सा | सामग्री | |
| 1 | O-रिंग | एनबीआर | एनबीआर |
| 2 | तना | एसएस304 | एसएस316 |
| 3 | बोल्ट | एसएस304 | एसएस304 |
| 4 | सँभालना | एल्युमीनियम मिश्र धातु/CF8 | एल्यूमीनियम मिश्र धातु/CF8 |
| 5 | शरीर | CF8 | सीएफ8एम |
| 6 | टोपी | CF8 | सीएफ8एम |
| 7 | बॉल सीट(ए) | पीटीएफई | पीटीएफई |
| 8 | गेंद | एसएस304 | एसएस316 |
| 9 | बॉल सीट(बी) | पीटीएफई | पीटीएफई |
| आकार | 1/8" 1/4" 3/8" | 1/2" | 3/4" | ||||||||
| D | 7 | 7 | 7 | 7 | 9.2 | 9.2 | 9.2 | 9.2 | 9.2 | 15 | 15 |
| H | 26.5 | 26.5 | 26.5 | 26.5 | 28.3 | 28.3 | 28.3 | 28.3 | 28.3 | 32 | 32 |
| W | 22.8 | 22.8 | 22.8 | 22.8 | 22.8 | 22.8 | 22.8 | 22.8 | 22.8 | 22.8 | 22.8 |
| L | 48.5 | 48.5 | 48.5 | 50.5 | 52.5 | 54.5 | 58.5 | 58.5 | 59 | 66 | 69 |
| d | 5 | 5 | 5 | 6.5 | 5 | 6.5 | 8 | 9 | 9.5 | 10 | 12.5 |
| l | 18.5 | 18.5 | 18.5 | 20.5 | 18.5 | 20.5 | 25 | 25 | 25 | 25 | 28 |
| डी1 | φ7 | φ8 | φ10 | φ12 | φ8 | φ10 | φ12 | φ14 | φ16 | φ16 | φ20 |
नोट: भिन्नताएं थ्रेड कॉन्फ़िगरेशन और अंतिम प्रकार पर निर्भर करती हैं। कृपया सटीक आयामों के लिए विशिष्ट उत्पाद चित्र देखें।
विनिर्माण उत्कृष्टता
-आईएसओ 9001:2015 प्रमाणित विनिर्माण सुविधा
-अत्याधुनिक सिलिका सोल निवेश कास्टिंग उत्पादन लाइनें
-इन-हाउस सटीक मशीनिंग और असेंबली क्षमताएं
-कच्चे माल से तैयार उत्पाद तक व्यापक गुणवत्ता नियंत्रण
उद्योग अनुपालन
-डिज़ाइन मानक: एएसएमई बी16.34
-निरीक्षण एवं परीक्षण: एपीआई 598, एमएसएस एसपी-110, एन 12266
- सामग्री प्रमाणपत्र अनुरोध पर उपलब्ध हैं
वैश्विक पहुंच एवं अनुभव
-औद्योगिक वाल्व निर्माण और निर्यात में वर्षों का अनुभव
- उत्तरी अमेरिका, यूरोप, एशिया और मध्य पूर्व में ग्राहकों द्वारा भरोसा किया गया
-विभिन्न उद्योगों के लिए वाल्व समाधान में सिद्ध ट्रैक रिकॉर्ड
गुणवत्ता प्रतिबद्धता
-प्रत्येक वाल्व पर 100% दबाव परीक्षण
-सामग्री सत्यापन और पता लगाने की क्षमता
-कठोर आयामी निरीक्षण
-निरंतर सुधार के प्रति प्रतिबद्धता
ग्राहक-केंद्रित सेवा
-उत्तरदायी तकनीकी सहायता और अनुप्रयोग इंजीनियरिंग
-नमूने से लेकर थोक तक लचीली ऑर्डर मात्रा
-समय पर डिलीवरी और विश्वसनीय लॉजिस्टिक्स
-बिक्री के बाद समर्थन और वारंटी
ए: स्टेनलेस स्टील मिनी बॉल वाल्व का उपयोग आमतौर पर कॉम्पैक्ट पाइपिंग सिस्टम, उपकरण और स्वचालन अनुप्रयोगों में पानी, तेल, गैस और अन्य तरल पदार्थों को नियंत्रित करने के लिए किया जाता है।
A:SS316 अपनी मोलिब्डेनम सामग्री के कारण बेहतर संक्षारण प्रतिरोध प्रदान करता है, जो इसे रासायनिक, समुद्री और कठोर वातावरण के लिए उपयुक्त बनाता है। SS304 का व्यापक रूप से सामान्य औद्योगिक अनुप्रयोगों के लिए उपयोग किया जाता है।
उत्तर: हम विभिन्न अंतरराष्ट्रीय पाइपिंग आवश्यकताओं को पूरा करने के लिए एनपीटी, बीएसपी, डीआईएन, आईएसओ228 और जेआईएस सहित विभिन्न थ्रेड मानक प्रदान करते हैं।
उ: हाँ. OEM अनुकूलन विकल्पों में सामग्री, थ्रेड प्रकार, आकार, सतह उपचार और लोगो अंकन शामिल हैं।
ए: यह निर्दिष्ट दबाव और तापमान सीमा के भीतर पानी, तेल, गैस और अन्य संगत औद्योगिक तरल पदार्थों के लिए उपयुक्त है।
