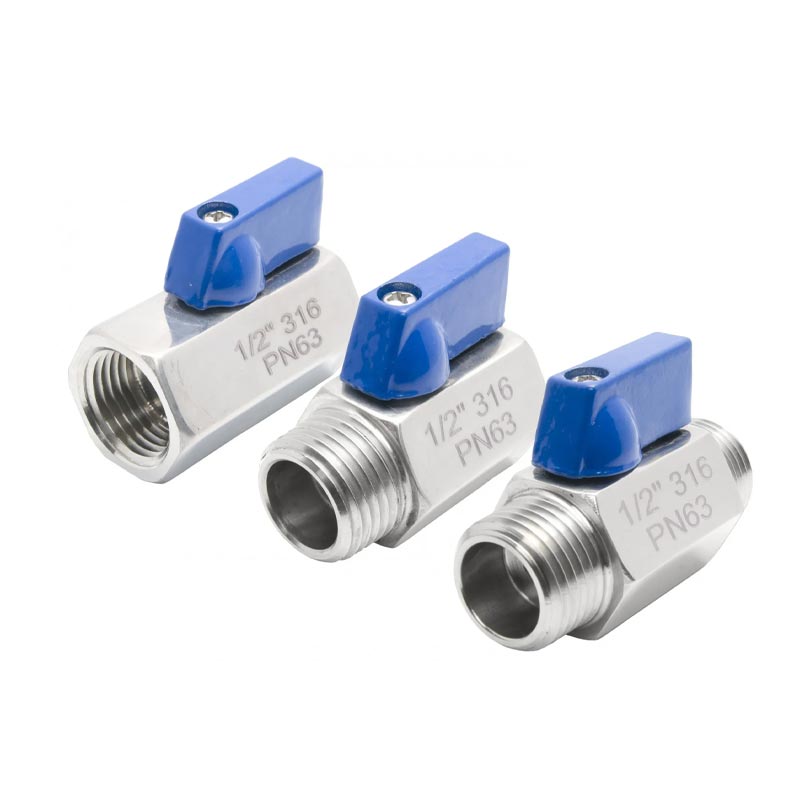

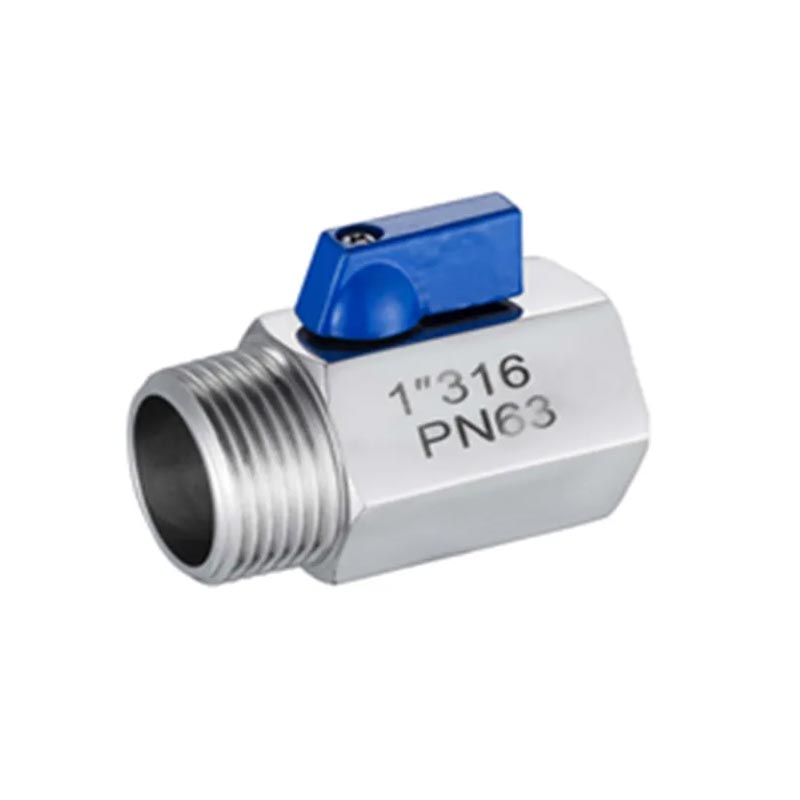

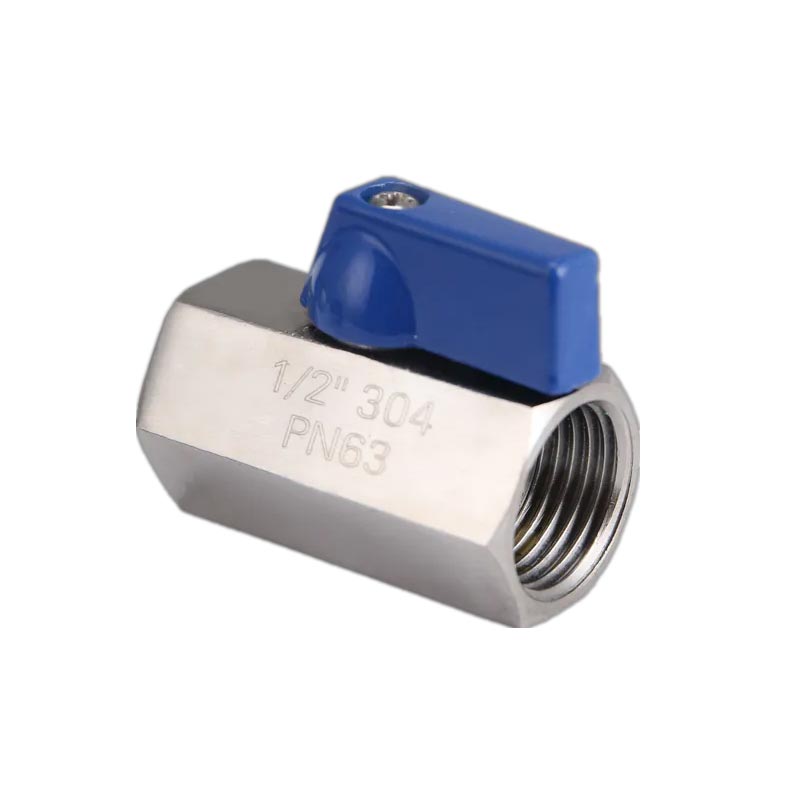

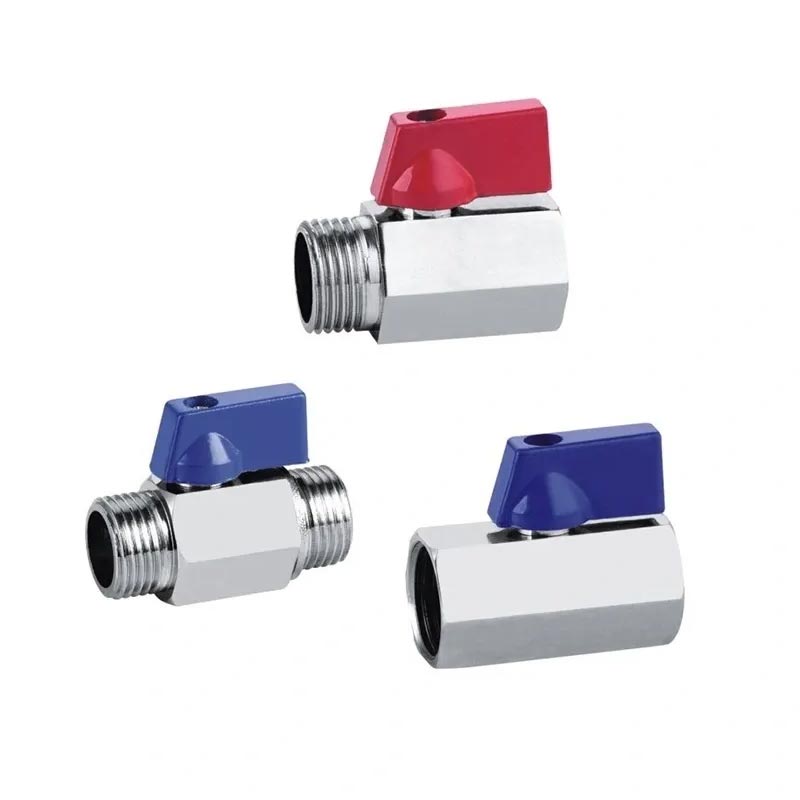

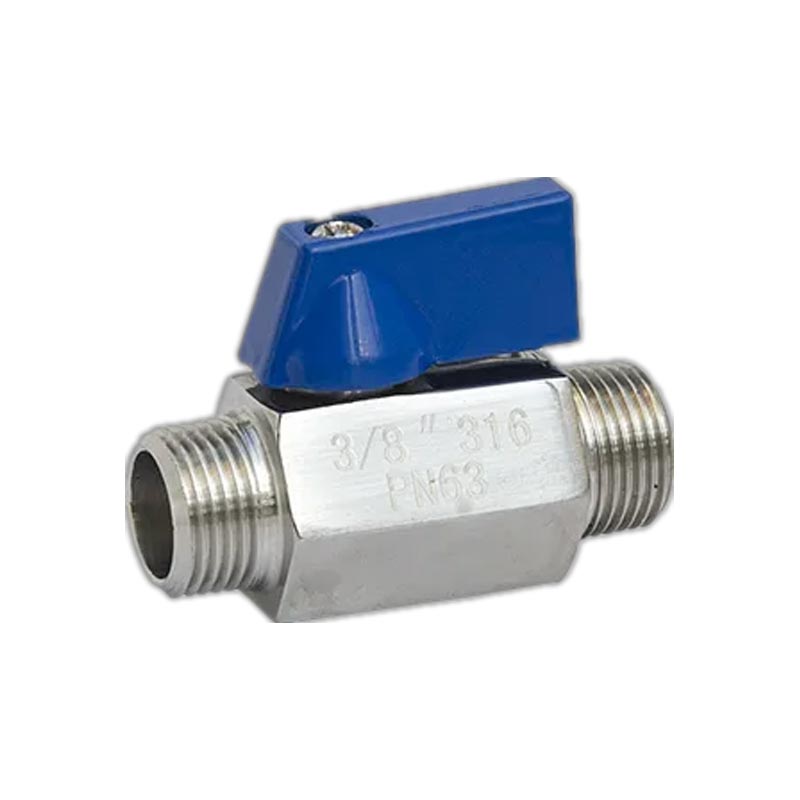

JOEPAI स्टेनलेस स्टील थ्रेडेड मिनी बॉल वाल्व एक मानक बॉल वाल्व का सरल स्केल-डाउन संस्करण नहीं है, बल्कि कॉम्पैक्ट उपकरण और कम-प्रवाह अनुप्रयोगों के लिए बनाया गया एक सटीक नियंत्रण तत्व है। एकीकृत रूप से निर्मित बॉडी के साथ निवेश कास्टिंग के माध्यम से निर्मित, यह DN6 से DN25 (1/8" से 1") तक नाममात्र बोर आकार को कवर करता है और अलग-अलग संक्षारण प्रतिरोध आवश्यकताओं को समायोजित करने के लिए SS304 और SS316 दोनों सामग्रियों में उपलब्ध है। मानक बॉल वाल्वों के मुख्य लाभों - 90° त्वरित संचालन, लगभग-शून्य प्रवाह प्रतिरोध और विश्वसनीय सीलिंग को बरकरार रखते हुए - यह आकार, वजन और स्थापना पदचिह्न में महत्वपूर्ण कमी प्राप्त करता है। परिचालन सुरक्षा के लिए ब्लो-आउट प्रूफ स्टेम, दीर्घकालिक शून्य-रिसाव प्रदर्शन के लिए पीटीएफई सीटें और एनपीटी, बीएसपीपी, बीएसपीटी सहित कई थ्रेड मानकों के लिए समर्थन जैसी विशेषताएं वैश्विक पाइपिंग सिस्टम में लचीला एकीकरण सुनिश्चित करती हैं। चाहे प्रयोगशाला उपकरणों, माइक्रो एयर कंप्रेसर, पेयजल लाइनों, या स्वचालन नियंत्रण पैनलों में उपयोग किया जाता है, JOEPAI मिनी बॉल वाल्व सबसे अधिक स्थान-बाधित वातावरण में भी स्थिर, विश्वसनीय, औद्योगिक-ग्रेड शट-ऑफ नियंत्रण प्रदान करता है।
स्टेनलेस स्टील मिनी बॉल वाल्व आमतौर पर एक क्वार्टर-टर्न शट-ऑफ वाल्व को संदर्भित करता है, जिसका नाममात्र बोर आकार DN6 से DN25 (1/8" से 1") तक होता है, जो 304 (CF8) या 316 (CF8M) स्टेनलेस स्टील बॉडी के साथ निर्मित होता है।
इसका मुख्य कार्य एक गोलाकार गेंद को गोलाकार थ्रू-होल के साथ घुमाकर पाइपलाइन को खोलना या बंद करना है। यह शट-ऑफ वाल्व श्रेणी का है, न कि रेगुलेटिंग वाल्व का।
मानक बॉल वाल्व की तुलना में, यह इंस्टॉलेशन स्पेस, वजन, लागत और ऑपरेटिंग टॉर्क में गहन अनुकूलन प्रदान करता है, जो इसे मॉड्यूलर उपकरण और कॉम्पैक्ट पाइपिंग सिस्टम में एकीकरण के लिए विशेष रूप से उपयुक्त बनाता है।
प्रयोगशाला परिशुद्धता उपकरण: गैसों या सूक्ष्म-तरल मात्रा के लिए चालू/बंद नियंत्रण, जिसके लिए कम मृत मात्रा और शून्य संदूषण की आवश्यकता होती है।
माइक्रो एयर कंप्रेसर और वायवीय प्रणाली: कम टॉर्क और लंबी सेवा जीवन के साथ उच्च आवृत्ति वाली साइकिलिंग।
पेयजल एवं शुद्ध जल के उपकरण: पॉलिश आंतरिक बोर के साथ 316L सामग्री भारी धातु के रिसाव को रोकती है।
रासायनिक विश्लेषक और फार्मास्युटिकल उपकरण: संक्षारण प्रतिरोधी सील विभिन्न कमजोर एसिड और क्षार के साथ संगत।
औद्योगिक उत्पादन और दैनिक जीवन के सूक्ष्म पहलू हैं प्रायः छिपे हुए प्रमुख घटक जो दक्षता और गुणवत्ता निर्धारित करते हैं - स्टेनलेस स्टील थ्रेडेड मिनी बॉल वाल्व। द्रव के एक महत्वपूर्ण सदस्य के रूप में नियंत्रण प्रणाली, हमारा मिनी बॉल वाल्व एक बन गया है अपनी उत्कृष्ट संरचना के साथ आधुनिक उद्योग का अपरिहार्य हिस्सा, कुशल प्रदर्शन, और अनुप्रयोगों की विस्तृत श्रृंखला। यह लेख होगा मिनी बॉल वाल्व के कार्य सिद्धांत को गहराई से जानें।
स्टेनलेस स्टील थ्रेडेड मिनी बॉल वाल्व, जैसा कि नाम से पता चलता है, एक प्रकार का बॉल वाल्व है आकार और संरचना में कॉम्पैक्ट। इसका कार्य सिद्धांत के समान है नियमित बॉल वाल्व, जिसका मुख्य घटक थ्रू-होल वाली गेंद है (वाल्व बॉल कहा जाता है), जिसे वाल्व खोलने और बंद करने के लिए घुमाया जाता है।
कब गोले पर थ्रू-होल इनलेट और आउटलेट के साथ संरेखित है वाल्व, द्रव सुचारू रूप से गुजर सकता है और वाल्व खुली अवस्था में है; पर इसके विपरीत, जब गोला 90 डिग्री घूमता है, तो छेद बंद हो जाता है वाल्व बॉडी के दोनों किनारों पर सीलिंग सतहों द्वारा, द्रव काटा जाता है बंद है, और वाल्व बंद है।
यह सरल घूर्णन क्रिया न केवल आसान है संचालित करने के लिए, लेकिन इसमें उत्कृष्ट सीलिंग प्रदर्शन भी है, जो इसे एक आदर्श बनाता है द्रव प्रवाह को नियंत्रित करने के लिए विकल्प।

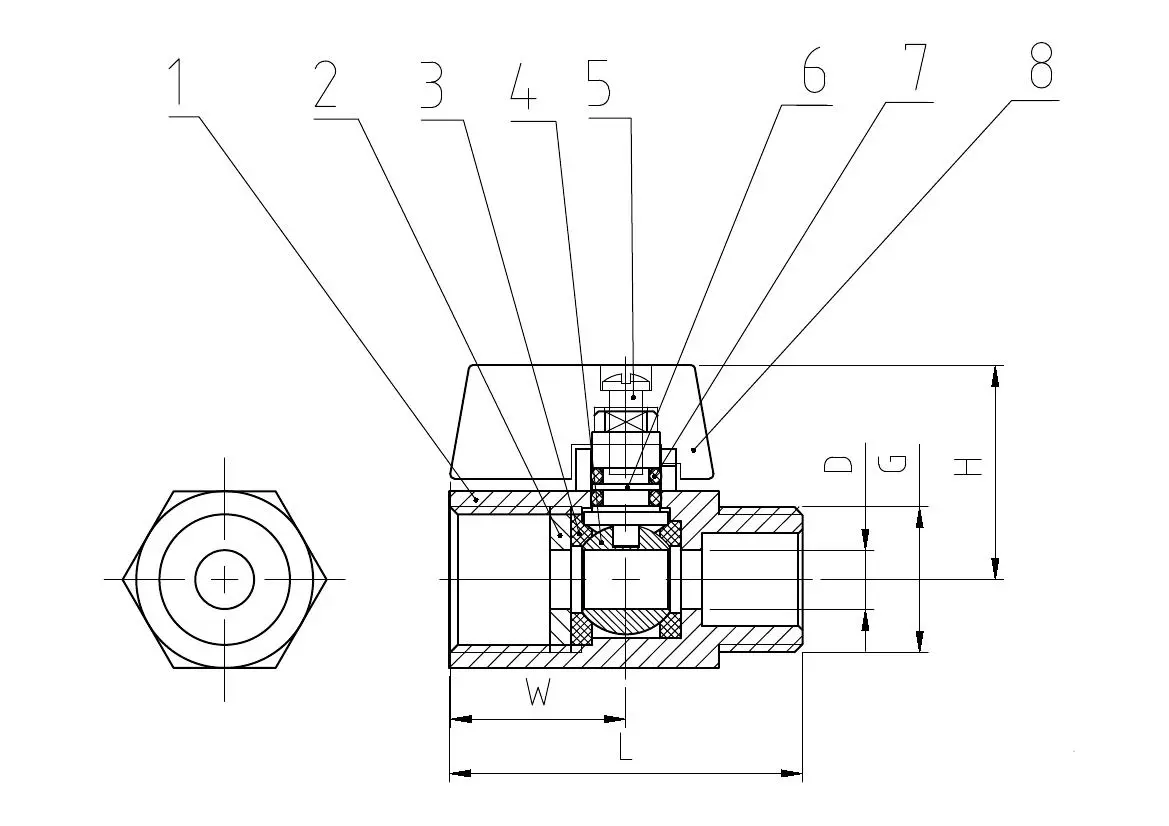

| नहीं। | नाम का हिस्सा | सामग्री | |
| 1 | शरीर | CF8 | सीएफ8एम |
| 2 | टोपी | CF8 | सीएफ8एम |
| 3 | सीट | पीटीएफई | पीटीएफई |
| 4 | गेंद | एसएस304 | एसएस316 |
| 5 | बोल्ट | एसएस304 | एसएस304 |
| 6 | तना | एसएस304 | एसएस316 |
| 7 | O-रिंग | एनबीआर | एनबीआर |
| 8 | सँभालना | एल्यूमीनियम मिश्र धातु/CF8 | एल्यूमीनियम मिश्र धातु/CF8 |
| डीएन | G | D | L | W | H |
| 6 | 1/8" | 7 | 40 | 22.8 | 26.5 |
| 8 | 1/4" | 7 | 40 | 22.8 | 26.5 |
| 10 | 3/8" | 7 | 40 | 22.8 | 26.5 |
| 15 | 1/2" | 9.2 | 46 | 22.8 | 28.3 |
| 20 | 3/4" | 12.5 | 54 | 22.8 | 31.5 |
| 25 | 1" | 15 | 65 | 22.8 | 34 |
1. इस मिनी बॉल वाल्व के लिए अधिकतम कार्यशील दबाव क्या है?
1000 WOG (PN63) पर रेटेड, पानी, तेल, गैस और सबसे कम से मध्यम दबाव वाले तरल प्रणालियों के लिए उपयुक्त।
2. SS304 और SS316 के बीच चयन कैसे करें?
एसएस304 (सीएफ8) - सामान्य पानी, तेल और गैस अनुप्रयोगों के लिए उपयुक्त।
एसएस316 (सीएफ8एम) - क्लोराइड, समुद्री जल, या अम्लीय मीडिया वाले वातावरण के लिए अनुशंसित, जो बेहतर संक्षारण प्रतिरोध प्रदान करता है।
3. कौन से थ्रेड मानक समर्थित हैं?
एनपीटी, बीएसपीपी, बीएसपीटी सभी समर्थित हैं। ऑर्डर देते समय कृपया अपनी प्राथमिकता निर्दिष्ट करें।
4. कार्यशील तापमान सीमा क्या है?
मानक सीमा: -20°C से 200°C (-4°F से 392°F)। पीटीएफई सीट पूरी रेंज में स्थिर सीलिंग सुनिश्चित करती है।
उच्च तापमान की स्थिति के लिए, पीपीएल सीटें उपलब्ध हैं, जो 300 डिग्री सेल्सियस तक का तापमान सहन कर सकती हैं।
5. क्या यह पेयजल प्रणालियों के लिए उपयुक्त है?
हाँ। SS316L + PTFE सामग्री संयोजन पीने योग्य जल लाइनों के लिए उपयुक्त है।
6. क्या आप OEM या ODM अनुकूलन की पेशकश करते हैं?
हाँ। अनुकूलन में हैंडल शैलियाँ, बॉडी उत्कीर्णन, लंबाई आयाम और धागे के प्रकार शामिल हैं।
कृपया अपने चित्र या विशिष्टताएँ प्रदान करें, और हमारी इंजीनियरिंग टीम 24 घंटों के भीतर तकनीकी समाधान के साथ जवाब देगी।
