अग्निशमन के लिए नॉन-राइजिंग स्टेम रेजिलिएंट सीटेड गेट वाल्व एक कुशल प्रवाह नियंत्रण समाधान प्रदान करता है जो विशेष रूप से अग्नि सुरक्षा प्रणालियों के लिए डिज़ाइन किया गया है जहां ऊर्ध्वाधर स्थान सीमित है। इन नॉन-राइजिंग स्टेम गेट वाल्वों में एक कॉम्पैक्ट डिज़ाइन होता है जो अग्नि सुरक्षा अनुप्रयोगों की मांग में विश्वसनीय प्रदर्शन प्रदान करते हुए लगातार बाहरी आयाम बनाए रखता है। लचीले बैठे गेट वाल्व में एक उन्नत इलास्टोमेरिक सील शामिल होती है जो लंबे समय तक निष्क्रियता के बाद भी बबल-टाइट क्लोजर और बेहतर सीलिंग क्षमता सुनिश्चित करती है। टिकाऊ कच्चा लोहा निर्माण और संक्षारण प्रतिरोधी एपॉक्सी कोटिंग के साथ इंजीनियर, अग्निशमन गेट वाल्व परिचालन तत्परता बनाए रखते हुए कठोर पर्यावरणीय परिस्थितियों का सामना करते हैं। नॉन-राइजिंग स्टेम वाल्वों का फ़्लैंग्ड कनेक्शन डिज़ाइन सीधी स्थापना की सुविधा देता है और अग्नि सुरक्षा पाइपिंग नेटवर्क के साथ सुरक्षित एकीकरण सुनिश्चित करता है।
न उठने वाला तना, स्थापना स्थान बचाएं।
3 ओ-रिंग्स सीलिंग, शून्य रिसाव, सुरक्षा और विश्वसनीय।
सेल्फ़िल्युब्रिकेटिंग बुशिंग डिज़ाइन, रिसाव के कारण जंग और क्षति वाले ओ-रिंग्स को रोकता है, दबाव में भी ऑन-लाइन रखरखाव करना आसान है।
दबाव मशीन द्वारा तने के धागे को रोल करना और बाहर निकालना, तने को मजबूत बनाना, तने पर चिकनी सतह, घर्षण और टॉर्क को कम करना।
दो तरफ प्लास्टिक गाइड रेल के साथ वेज, घर्षण को कम करता है, टॉर्क को कम करता है।
बदली जाने योग्य, प्रत्येक पच्चर का उपयोग विभिन्न निकायों के लिए किया जा सकता है।
उच्च गुणवत्ता वाले ईपीडीएम रबर और एक्सॉक्सी सतह, संक्षारण प्रतिरोधी।
वाल्व के अंदर कोई गैप नहीं होगा, कचरा या पत्थर नीचे की ओर प्रवाहित नहीं किया जाएगा।
पूर्ण बोर, लचीला बैठा हुआ, शून्य जल शीर्ष खोया हुआ।
इलेक्ट्रोस्टैटिक रूप से अक्ज़ो नोबेल एपॉक्सी पाउडर को आंतरिक और बाह्य रूप से लगाया जाता है।
हैंडव्हील संचालित.
उच्च गुणवत्ता वाली तन्य लौह बॉडी सामग्री, कम से कम 80% कार्बन सोहेरोइडिकेशन दर के साथ, तन्य शक्ति 60k पै है, 40k psi की उपज शक्ति, मजबूती और सुरक्षित;
डब्ल्यूआरएएस अनुमोदन के साथ उच्च गुणवत्ता वाले ईपीडीएम रबर, बीएस एन 681-1:1996 इलास्टोमेरिक सील का अनुपालन, पीने के पानी के लिए इस्तेमाल किया जा सकता है;
उच्च गुणवत्ता वाले अक्ज़ो नोबेल जर्मनी WRAS और WRC द्वारा अनुमोदित एक्सॉक्सी पाउडर, कोटिंग की मोटाई 200-400 माइक्रोन है, जो BS6920-1:2000 का अनुपालन करता है।
| वस्तु | इंच | डीएन | L | एच 1 | डी1 | डी2 | D | रा | के.जी |
| 1 | 2″ | 50 | 178 | 220 | 99 | 125 | 165 | 4-19 | 8.6 |
| 2 | 21/2″ | 65 | 190 | 240 | 118 | 145 | 185 | 4-19 | 11.5 |
| 3 | 3″ | 80 | 203 | 290 | 132 | 160 | 200 | 8-19 | 14 |
| 4 | 4″ | 100 | 229 | 330 | 156 | 180 | 220 | 8-19 | 18.3 |
| 5 | 5″ | 125 | 254 | 375 | 184 | 210 | 250 | 8-19 | 22.6 |
| 6 | 6″ | 150 | 267 | 420 | 211 | 240 | 285 | 8-23 | 30 |
| 7 | 8″ | 200 | 292 | 500 | 266 | 295 | 340 | 12-23 | 46.5 |
| 8 | 10″ | 250 | 330 | 610 | 319 | 355 | 405 | 12-28 | 87.6 |
| 9 | 12″ | 300 | 356 | 720 | 370 | 410 | 460 | 12-28 | 110.5 |
| 10 | 14″ | 350 | 381 | 920 | 429 | 470 | 520 | 16-28 | 207.7 |
| 11 | 16″ | 400 | 406 | 940 | 480 | 525 | 580 | 16-31 | 215.8 |
| 12 | 18″ | 450 | 432 | 1150 | 548 | 585 | 640 | 20-31 | 387 |
| 13 | 20″ | 500 | 457 | 1350 | 609 | 650 | 715 | 20-34 | 438 |
| 14 | 24″ | 600 | 508 | 1500 | 720 | 770 | 840 | 20-37 |
621 |
| नाम: | नॉन-राइजिंग स्टेम रेजिलिएंट सीटेड गेट वाल्व |
| आकार: | DN40-1200 या 1.5-48' या इससे ऊपर |
| कार्य का दबाव: | पीएन10/16/20/25, 150एलबी-2500एलबी |
| उपयुक्त तापमान: | -45c~150c |
| मानक: | (1)डिज़ाइन और निर्माण: DIN3352, BS5163, BS5150, ANSI B16.34,EN593, GB, T12238 (2) अंतिम कनेक्शन: एएनएसआई बी 16.1, एएसएमई बी16.5, बी16.47, बी16.25, बी16.34, जेआईएसबी2212-जेआईएसबी2214, डीआईएन2543-2550, एन1092, एएस2129, आईएसओ 5211 (3)दीवार की मोटाई:बीएस1868 (4)आमने-सामने (अंत से अंत तक): EN 558, ASME B16.10, DIN3202, ISO5752, JIS,MSS, BS5155 (5) निरीक्षण और परीक्षण:EN12266-1, बीएस6755,आईएसओ5208 |
| मुख्य भागों के लिए सामग्री: | (1) बॉडी: सीआई, डीआई, डब्ल्यूसीबी, एएलबी, सीएफ8, सीएफ8एम (2)डिस्क: डीआई, एएलबी, सी95400, रबर लाइन्ड डिस्क, 1.2501, 1.4529, सीएफ8एम, सीएफ8, हेस्टेलॉय (3)स्टेम: एसएस416, एसएस410, एसएस304, एसएस431 (4) सीट: एनआर, हाइपलॉन, ईपीडीएम, नियोप्रीन, एनबीआर, वियर-रेसिस्टेंट ईपीडीएम, सिलिकॉन, हीट-रेसिस्टेंट ईपीडीएम, व्हाइटएनबीआर, व्हाइटईपीडीएम, ईपीडीएम, पीटीएफई |
| कलई करना: | फ्यूज़न बंधुआ एपॉक्सी लेपित |
| रिश्ते का प्रकार: | फ़्लैंग्ड प्रकार, पुश-ऑन प्रकार, यांत्रिक जोड़ प्रकार, सादा सिरा प्रकार |
| सीलिंग: | नरम सीलिंग या धातु-से-धातु सीट, लचीला ग्रेफाइट |
| संचालन: | मैनुअल, फ्यूनाटिक, इलेक्ट्रिक, हाइड्रोलिक और न्यूमैटिक-हाइड्रोल |
| उपयुक्त माध्यम: | वायु, जल, मल, भाप, कोयला गैस, तेल |
| पैकेजिंग: | पॉलीवुड केस निर्यात करें, या ग्राहकों की आवश्यकताओं के अनुसार |
| आवेदन पत्र: | ताजा पानी, मल, समुद्री जल, वायु, वाष्प, भोजन, औषधि, तेल। अम्ल, क्षार, नमक आदि। |

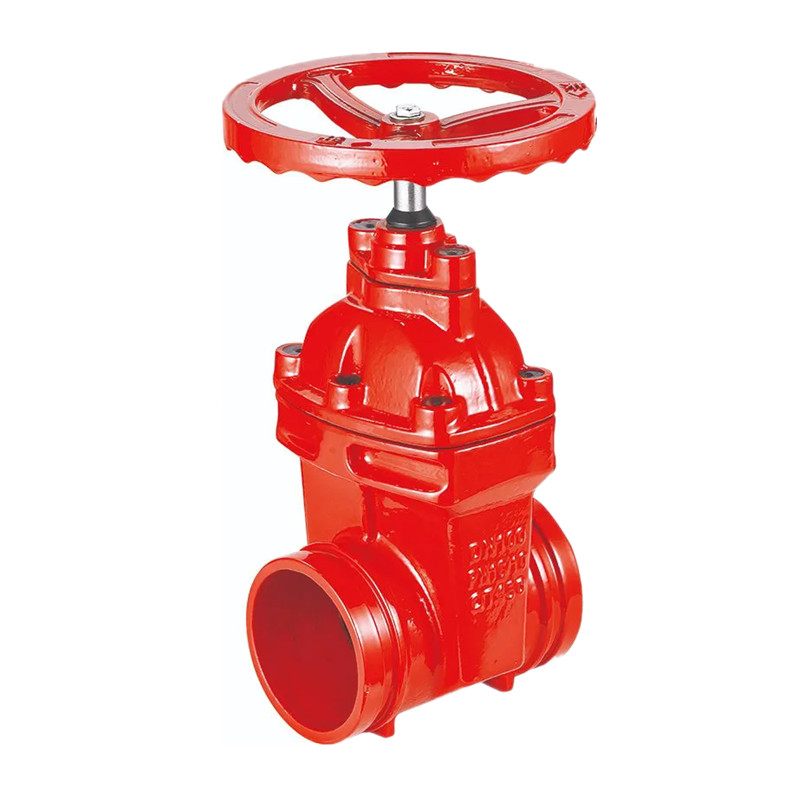

नालीदार कनेक्शन:
यह सुनिश्चित करके पाइप तैयार करें कि उनके खांचेदार सिरे वाल्व के खांचेदार कनेक्शन के अनुकूल हों
ग्रूव्ड कपलिंग का उपयोग करके वाल्व को पाइप से कनेक्ट करें। उचित स्थापना प्रक्रियाओं के लिए निर्माता के दिशानिर्देशों का पालन करें।

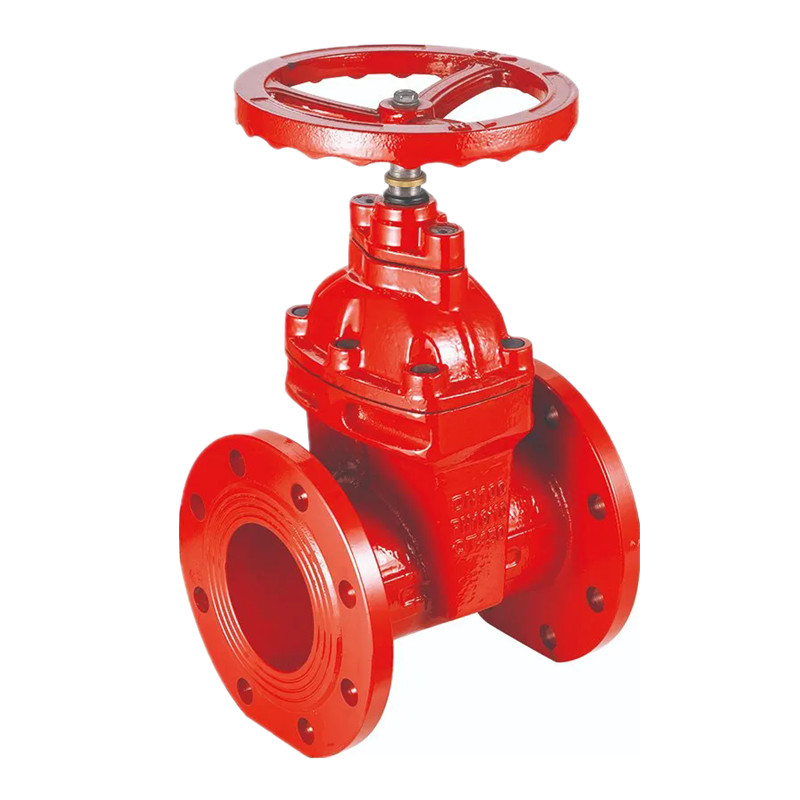

निकला हुआ किनारा कनेक्शन:
नॉन-राइजिंग स्टेम रेजिलिएंट सीटेड फ़्लैंग्ड गेट वाल्व की उचित स्थापना के लिए अभिविन्यास, समर्थन और पहुंच पर सावधानीपूर्वक ध्यान देने की आवश्यकता है। अग्नि सुरक्षा इंजीनियर स्टेम स्थिति के पूर्ण दृश्य निरीक्षण की अनुमति देने के लिए योक तंत्र के चारों ओर पर्याप्त निकासी के साथ अग्निशमन गेट वाल्व स्थापित करने की सलाह देते हैं। वाल्व बॉडी पर अत्यधिक तनाव को रोकने के लिए ओएस एंड वाई गेट वाल्व को फ्लैंग्ड कनेक्शन के पास स्वतंत्र रूप से समर्थित किया जाना चाहिए। इंस्टॉलेशन टीमों को यह सत्यापित करना होगा कि अग्नि सुरक्षा गेट वाल्व उचित संचालन और वाल्व स्थिति के सटीक दृश्य संकेत को सुनिश्चित करने के लिए स्टेम ऊर्ध्वाधर के साथ या ऊर्ध्वाधर के 15 डिग्री के भीतर स्थित है।वाल्व को फायर पाइपिंग सिस्टम में पानी के प्रवाह को अनुमति देने या अवरुद्ध करने के लिए तैनात किया जा सकता है। आपात स्थिति में, प्रवाह को नियंत्रित करने और विशिष्ट क्षेत्रों में पानी को निर्देशित करने के लिए वाल्व को तुरंत बंद किया जा सकता है।
यह सुनिश्चित करने के लिए समय-समय पर वाल्व का निरीक्षण करें कि यह अच्छी कार्यशील स्थिति में है। टूट-फूट, क्षति या रिसाव के किसी भी लक्षण की जाँच करें।
उचित कार्यक्षमता सुनिश्चित करने के लिए वाल्व सहित संपूर्ण अग्नि सुरक्षा प्रणाली पर नियमित परीक्षण करें। इसमें दबाव परीक्षण और प्रवाह परीक्षण शामिल हो सकते हैं।
आग लगने की स्थिति में, प्रभावित क्षेत्र में पानी के प्रवाह को नियंत्रित करने के लिए वाल्व एक स्वचालित या मैन्युअल प्रणाली का हिस्सा हो सकता है। फायर पाइपिंग सिस्टम में गेट वाल्व स्थापित करने और बनाए रखने के दौरान हमेशा निर्माता के दिशानिर्देशों का पालन करें और स्थानीय अग्नि सुरक्षा कोड का पालन करें। आपात्कालीन स्थिति के दौरान सिस्टम की विश्वसनीयता सुनिश्चित करने के लिए नियमित निरीक्षण और परीक्षण महत्वपूर्ण हैं। यदि आप अग्नि सुरक्षा प्रणाली स्थापनाओं से परिचित नहीं हैं, तो मार्गदर्शन के लिए किसी पेशेवर या इस क्षेत्र में अनुभवी किसी व्यक्ति से परामर्श करना उचित है।
