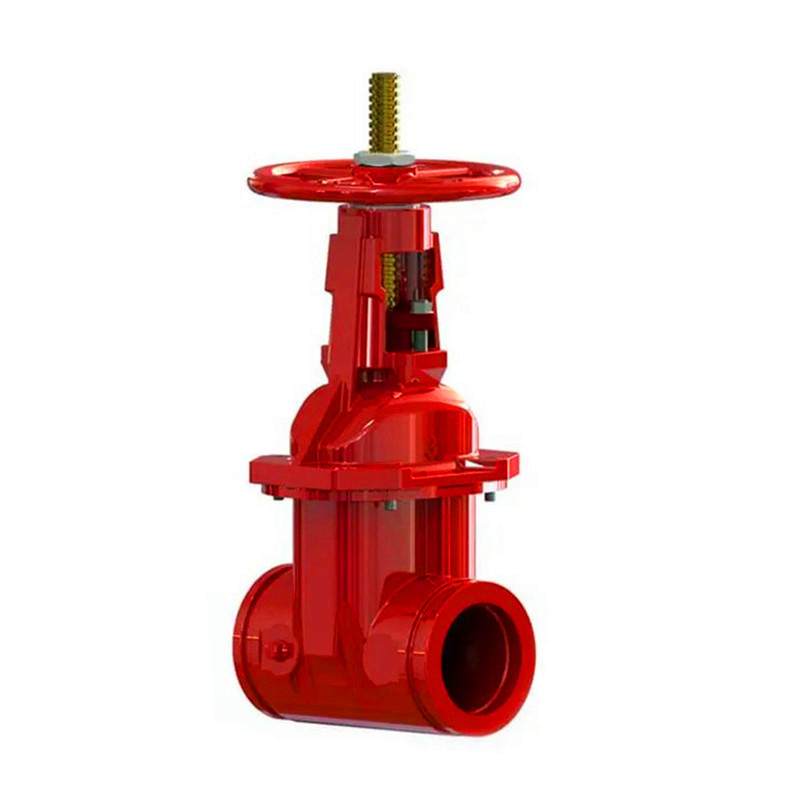

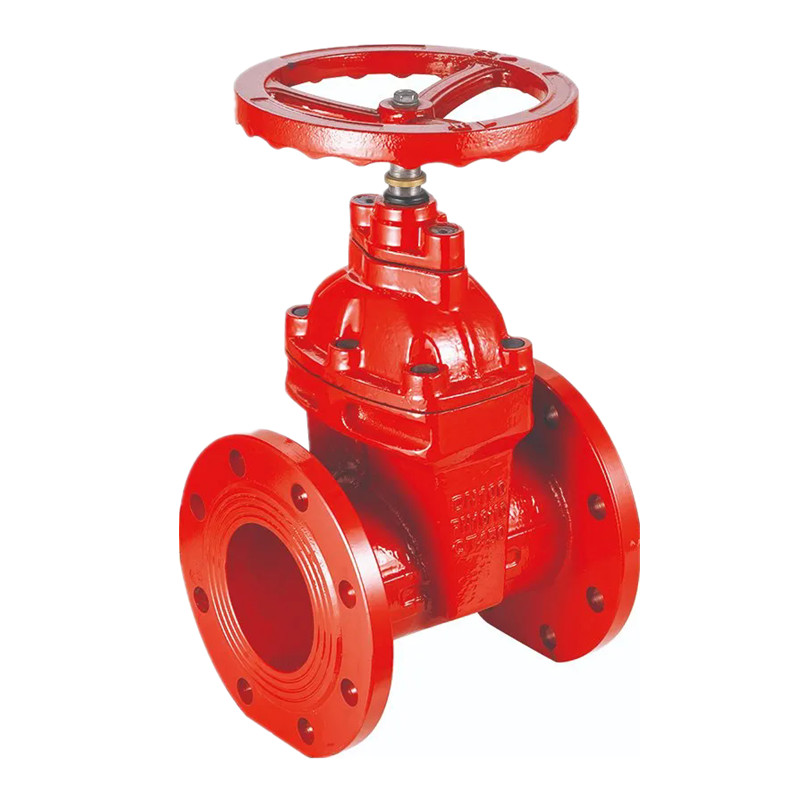

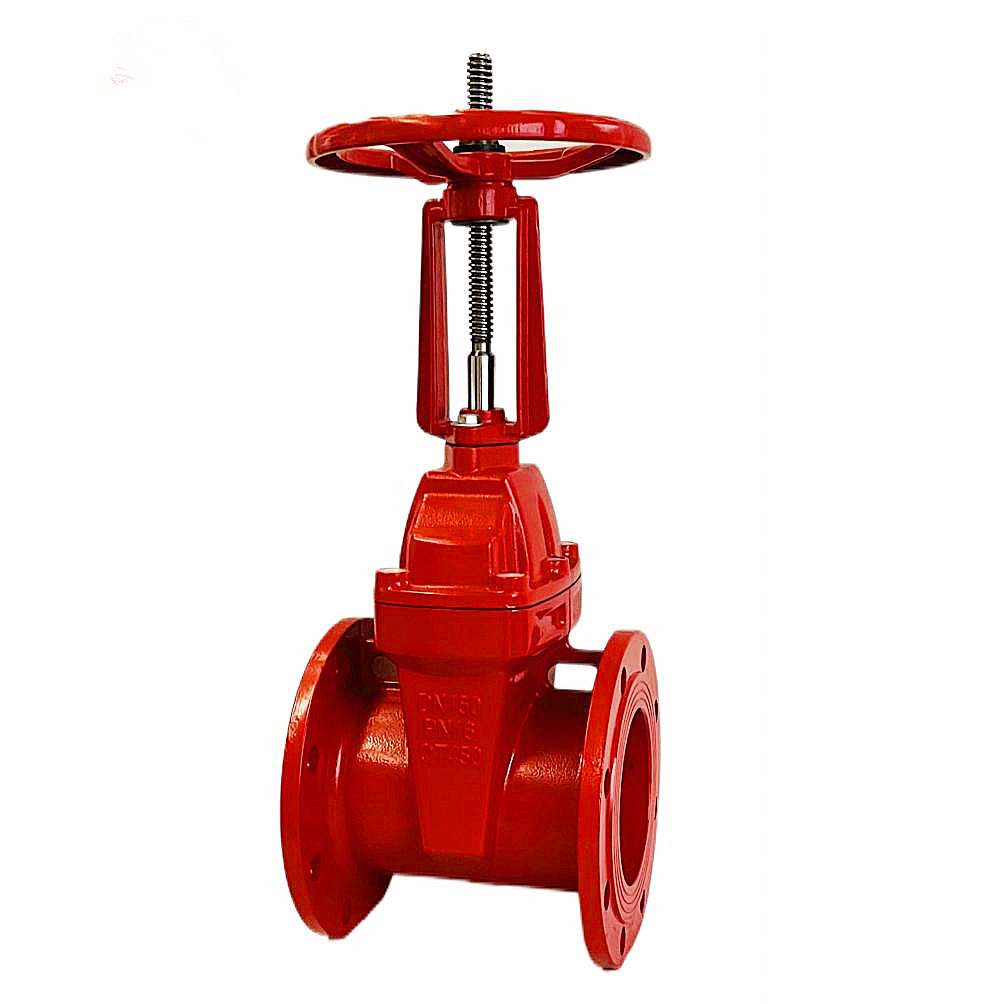

ग्रूव्ड एंड रेजिलिएंट वेज एनआरएस गेट वाल्व सहित गेट वाल्व, आमतौर पर पानी के प्रवाह को नियंत्रित करने के लिए अग्नि सुरक्षा प्रणालियों में उपयोग किए जाते हैं। वे अग्निशमन के दौरान पाइपलाइन के हिस्सों को अलग करने और पानी की आपूर्ति को विनियमित करने में महत्वपूर्ण भूमिका निभाते हैं। ओएस एंड वाई रेजिलिएंट सीटेड फ्लैंज एंड फायर फाइटिंग गेट वाल्व महत्वपूर्ण अग्नि सुरक्षा पाइपिंग प्रणालियों के लिए विश्वसनीयता के उच्चतम मानक का प्रतिनिधित्व करता है। इन विशेष रूप से इंजीनियर किए गए अग्निशमन गेट वाल्वों में एक मजबूत बाहरी स्क्रू और योक तंत्र शामिल होता है जो वाल्व की स्थिति की तत्काल दृश्य पुष्टि प्रदान करता है - जो आपातकालीन स्थितियों के दौरान आवश्यक है। ओएस एंड वाई गेट वाल्व डिज़ाइन में एक लचीली ईपीडीएम सीट है जो बबल-टाइट सीलिंग क्षमताओं को सुनिश्चित करती है जबकि पूर्ण बोर डिज़ाइन वाल्व के माध्यम से दबाव हानि को कम करता है। संक्षारण-प्रतिरोधी एपॉक्सी कोटिंग के साथ उच्च शक्ति वाले कच्चे लोहे से निर्मित, अग्नि सुरक्षा गेट वाल्व लंबे समय तक निष्क्रियता के बाद भी परिचालन अखंडता बनाए रखता है, जब सबसे अधिक आवश्यकता होती है तो प्रदर्शन करने के लिए तैयार होता है।
बीएस एन 1092-2 के लिए फ्लैंज और ड्रिलिंग
वाल्व बीएस 5163 का अनुपालन करते हैं
बीएस एन 558-1 बेस सीरीज 3 के आमने-सामने
बीएस EN12266-2003 के साथ दबाव परीक्षण
आकार: DN50~DN600(2″~24″)
नाममात्र दबाव: पीएन 16
तापमान सीमा: 0°C~80°C
इनके लिए उपयुक्त: पानी, ग्लाइकोल और तटस्थ तरल पदार्थ
| नहीं। | अवयव | सामग्री |
| 1 | बॉडी बोनट | तन्य लौह JS1040 |
| 2 | ढक्कन | तन्य लौह JS1040 |
| 3 | डिस्क | डीआई पूरी तरह से ईपीडीएम वल्केनाइज्ड के साथ |
| 4 | तना | स्टेनलेस स्टील एसएस420, एसएस316, एसएस316एल |
| 5 | O-अंगूठी | ईपीडीएम रबर |
| 6 | जोर कॉलर |
पीतल 2874 सीजेड124 |
| वस्तु | इंच | डीएन | L | एच 1 | डी1 | डी2 | D | रा | के.जी |
| 1 | 2″ | 50 | 178 | 220 | 99 | 125 | 165 | 4-19 | 8.6 |
| 2 | 21/2″ | 65 | 190 | 240 | 118 | 145 | 185 | 4-19 | 11.5 |
| 3 | 3″ | 80 | 203 | 290 | 132 | 160 | 200 | 8-19 | 14 |
| 4 | 4″ | 100 | 229 | 330 | 156 | 180 | 220 | 8-19 | 18.3 |
| 5 | 5″ | 125 | 254 | 375 | 184 | 210 | 250 | 8-19 | 22.6 |
| 6 | 6″ | 150 | 267 | 420 | 211 | 240 | 285 | 8-23 | 30 |
| 7 | 8″ | 200 | 292 | 500 | 266 | 295 | 340 | 12-23 | 46.5 |
| 8 | 10″ | 250 | 330 | 610 | 319 | 355 | 405 | 12-28 | 87.6 |
| 9 | 12″ | 300 | 356 | 720 | 370 | 410 | 460 | 12-28 | 110.5 |
| 10 | 14″ | 350 | 381 | 920 | 429 | 470 | 520 | 16-28 | 207.7 |
| 11 | 16″ | 400 | 406 | 940 | 480 | 525 | 580 | 16-31 | 215.8 |
| 12 | 18″ | 450 | 432 | 1150 | 548 | 585 | 640 | 20-31 | 387 |
| 13 | 20″ | 500 | 457 | 1350 | 609 | 650 | 715 | 20-34 | 438 |
| 14 | 24″ | 600 | 508 | 1500 | 720 | 770 | 840 | 20-37 |
621 |
ओएस एंड वाई रेजिलिएंट सीटेड फ्लैंज एंड फायर फाइटिंग गेट वाल्व की उचित स्थापना के लिए अभिविन्यास, समर्थन और पहुंच पर सावधानीपूर्वक ध्यान देने की आवश्यकता है। अग्नि सुरक्षा इंजीनियर स्टेम स्थिति के पूर्ण दृश्य निरीक्षण की अनुमति देने के लिए योक तंत्र के चारों ओर पर्याप्त निकासी के साथ अग्निशमन गेट वाल्व स्थापित करने की सलाह देते हैं। वाल्व बॉडी पर अत्यधिक तनाव को रोकने के लिए ओएस एंड वाई गेट वाल्व को फ्लैंग्ड कनेक्शन के पास स्वतंत्र रूप से समर्थित किया जाना चाहिए। इंस्टॉलेशन टीमों को यह सत्यापित करना होगा कि अग्नि सुरक्षा गेट वाल्व उचित संचालन और वाल्व स्थिति के सटीक दृश्य संकेत को सुनिश्चित करने के लिए स्टेम ऊर्ध्वाधर के साथ या ऊर्ध्वाधर के 15 डिग्री के भीतर स्थित है।
वाल्व को फायर पाइपिंग सिस्टम में पानी के प्रवाह को अनुमति देने या अवरुद्ध करने के लिए तैनात किया जा सकता है। आपात स्थिति में, प्रवाह को नियंत्रित करने और विशिष्ट क्षेत्रों में पानी को निर्देशित करने के लिए वाल्व को तुरंत बंद किया जा सकता है।
यह सुनिश्चित करने के लिए समय-समय पर वाल्व का निरीक्षण करें कि यह अच्छी कार्यशील स्थिति में है। टूट-फूट, क्षति या रिसाव के किसी भी लक्षण की जाँच करें।
उचित कार्यक्षमता सुनिश्चित करने के लिए वाल्व सहित संपूर्ण अग्नि सुरक्षा प्रणाली पर नियमित परीक्षण करें। इसमें दबाव परीक्षण और प्रवाह परीक्षण शामिल हो सकते हैं।
आग लगने की स्थिति में, प्रभावित क्षेत्र में पानी के प्रवाह को नियंत्रित करने के लिए वाल्व एक स्वचालित या मैन्युअल प्रणाली का हिस्सा हो सकता है। फायर पाइपिंग सिस्टम में गेट वाल्व स्थापित करने और बनाए रखने के दौरान हमेशा निर्माता के दिशानिर्देशों का पालन करें और स्थानीय अग्नि सुरक्षा कोड का पालन करें। आपात्कालीन स्थिति के दौरान सिस्टम की विश्वसनीयता सुनिश्चित करने के लिए नियमित निरीक्षण और परीक्षण महत्वपूर्ण हैं। यदि आप अग्नि सुरक्षा प्रणाली स्थापनाओं से परिचित नहीं हैं, तो मार्गदर्शन के लिए किसी पेशेवर या इस क्षेत्र में अनुभवी किसी व्यक्ति से परामर्श करना उचित है।
