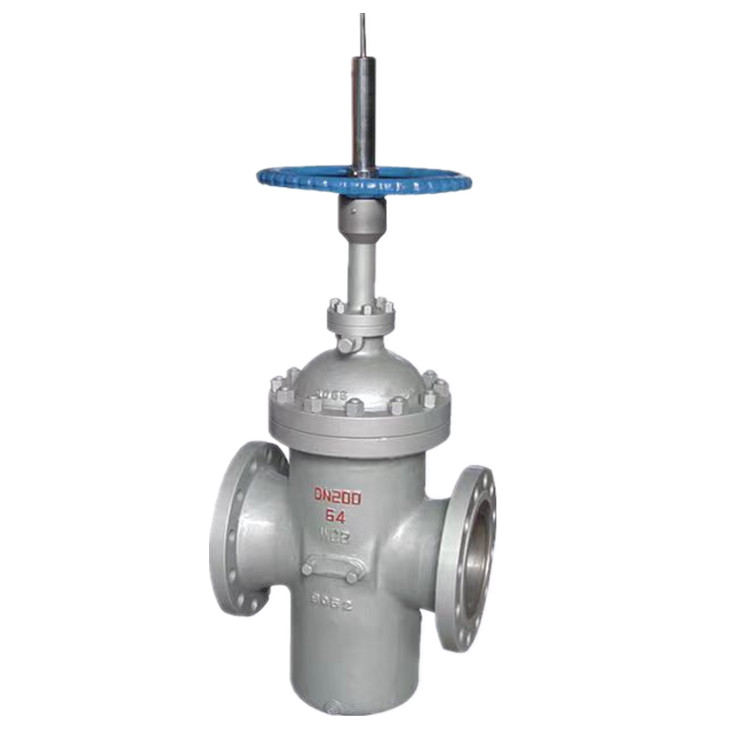

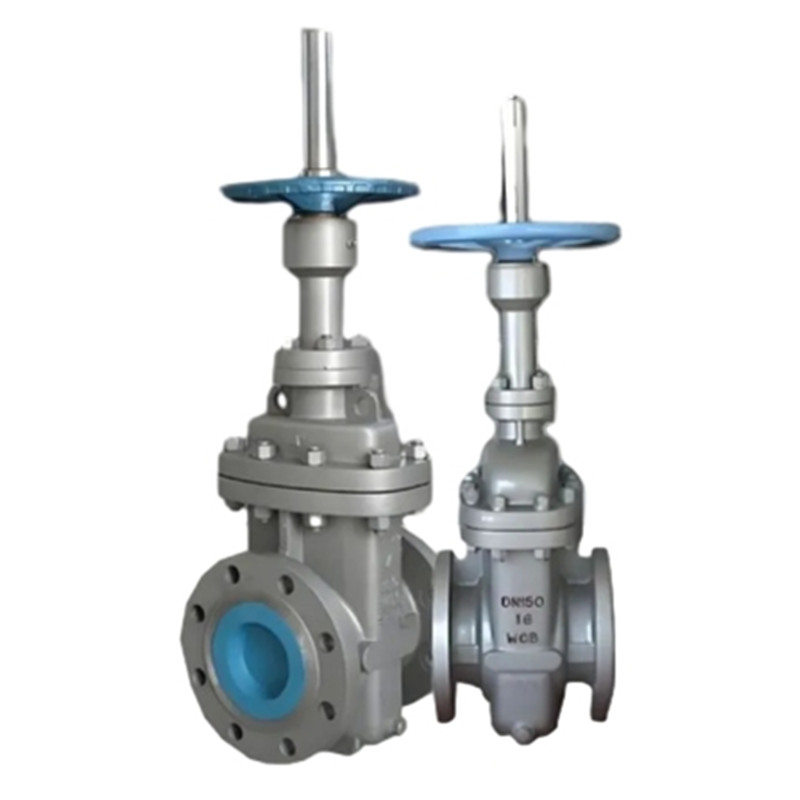

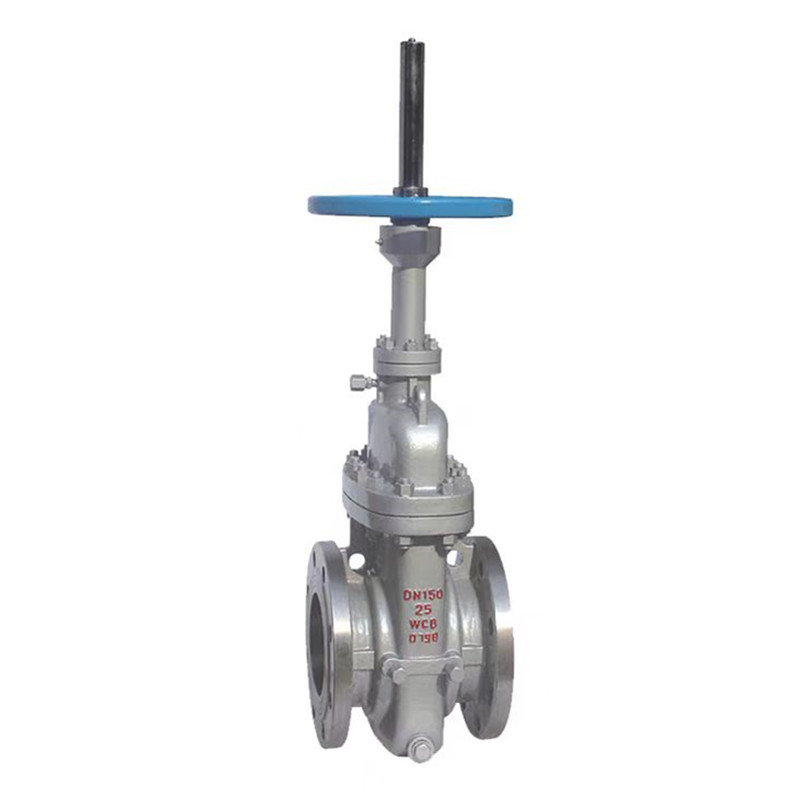

कार्बन स्टील समानांतर डबल डिस्क फ्लैट गेट वाल्व

जोपई हाई क्वालिटी कार्बन स्टील समानांतर डबल डिस्क फ्लैट गेट वाल्व एक अद्वितीय धातु संपर्क संरचना को अपनाता है, जो कार्रवाई में विश्वसनीय है और इसमें उच्च काटने का प्रदर्शन होता है। इसका व्यापक रूप से आपातकालीन शट-ऑफ वाल्व और वेंट वाल्व में उच्च दबाव में अत्यधिक कम तापमान की स्थिति में उपयोग किया जाता है। इसके अलावा, धातु संपर्क संरचना में एक अग्निरोधक फ़ंक्शन है।

उत्पाद विनिर्देशन

एपीआई 6 डी के अनुसार 1.Design निर्माण

2. ASME B16.10 के अनुसार सामना करने के लिए

3. ASME B16.5 के अनुसार निकला हुआ किनारा आयाम

4. एपीआई 598 के अनुसार निरीक्षण और परीक्षण

आवरण सामग्री: WCB, WC6, WC9, CF8, CF8M, CF3, CF3M

डिस्क सामग्री: WCB, WC6, WC9, CF8, CF8M, CF3, CF3M

स्टेम सामग्री: 2CR13, 304, 316, 304L, 316L

बोनट सामग्री: WCB, WC6, WC9, CF8, CF8M, CF3, CF3M

सीट सामग्री: A105, 304, 316, 304L, 316L

कनेक्शन प्रकार: निकला हुआ किनारा/वेल्डिंग

नाममात्र व्यास: DN100-800 NPS2 "-32"

नाममात्र का दबाव: 1.0-16.0MPA 150LB-900LB

लागू कार्य की स्थिति

1। जलजाने एकक

2। उच्च तापमान भाप की स्थिति

3। गर्म तेल काम करने की स्थिति

4। तेल टैंक भंडारण क्षेत्र

उत्पाद की विशेषताएँ

1। उच्च तापमान स्थितियों के तहत एंटी सूजन उपाय

2 शीर्ष माउंटेड डिज़ाइन, ऑनलाइन रखरखाव में सक्षम

3 बिडायरेक्शनल ने अधिक विश्वसनीय सीलिंग के लिए पूर्व कसने वाले सील को मजबूर किया

4 शून्य रिसाव प्राप्त कर सकते हैं

5। कम उद्घाटन बल

संरचनात्मक विशेषताओं

समानांतर डबल गेट वाल्व के वेज ब्लॉक की वेज डिग्री स्व-लॉकिंग कोण से बहुत अधिक है, जिससे इसे खोलना और कम शक्ति की आवश्यकता होती है।

जब कार्बन स्टील समानांतर डबल डिस्क फ्लैट गेट वाल्व पूरी तरह से खोला जाता है, तो वाल्व स्टेम के अंत और वाल्व कवर की हार्ड मिश्र धातु वेल्डिंग सीलिंग सतह के बीच एक धातु सील बनती है। इस समय, पैकिंग में कोई मध्यम दबाव नहीं है, और पैकिंग को ऑनलाइन प्रतिस्थापित किया जा सकता है।

एक समर्थन ओपन स्ट्रक्चर डिज़ाइन को अपनाने से सील को अधिक विश्वसनीय बनाने के लिए एक अधिक से अधिक मजबूर सीलिंग प्रीलोड बल मिल सकता है।

वाल्व कवर को वास्तविक कार्य स्थितियों के अनुसार विभिन्न संरचनाओं में बनाया जा सकता है, जैसे कि विषाक्त मीडिया के लिए नालीदार पाइप सील वाल्व कवर का उपयोग करना, उच्च तापमान के लिए गर्मी अपव्यय वाल्व कवर का उपयोग करना, और उच्च दबाव के लिए सेल्फ सीलिंग वाल्व कवर का उपयोग करना, वाल्व के सुरक्षित और विश्वसनीय उपयोग को सुनिश्चित करना।

कम रिसाव पैकिंग को भरने की सामग्री के रूप में चुना जाता है, और एक डिस्क स्प्रिंग लोडिंग डिज़ाइन का उपयोग पैकिंग स्थान पर अधिक विश्वसनीय दीर्घकालिक सीलिंग के लिए किया जाता है।

वाल्व स्टेम की सतह की कठोरता को बढ़ाने और खुरदरापन को कम करने के लिए उन्नत सतह एक्सट्रूज़न तकनीक का उपयोग करके, वाल्व उद्घाटन और समापन प्रक्रिया के दौरान पैकिंग के पहनने को कम किया जा सकता है, जबकि वाल्व स्टेम तनाव को रोकता है।

मध्य निकला हुआ किनारा एक धातु लिपटे गैसकेट के साथ सील किया जाता है, जिसमें अच्छा सीलिंग प्रदर्शन और अग्नि रोकथाम समारोह होता है।

दो समानांतर गेट प्लेटों और वेज कसने वाले उपकरणों से बनी सीलिंग संरचना पारंपरिक वेज गेट वाल्व संरचना को बदल देती है, जिससे वाल्व के उद्घाटन और समापन प्रक्रिया को आसान बना दिया जाता है।

वाल्व इंटर्नल पूरी तरह से धातु के डिज़ाइन किए गए हैं और उच्च तापमान मीडिया का सामना कर सकते हैं। वेज के आकार का ब्लॉक एक बड़े वेज एंगल डिज़ाइन को अपनाता है, जो इसे बिना किसी सूजन या मृत घटना के बिना उच्च तापमान की स्थिति में भी आसानी से बाहर निकालने की अनुमति देता है।
