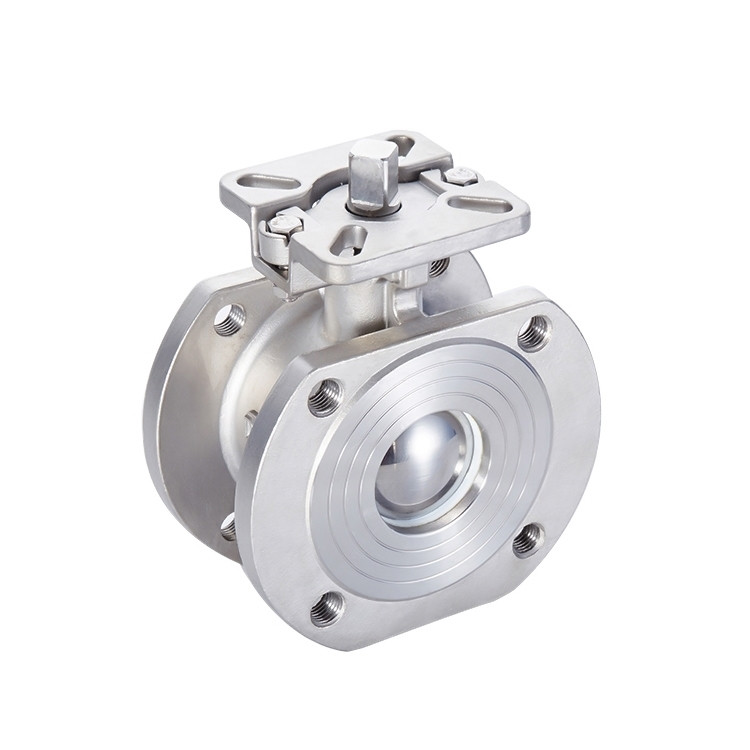

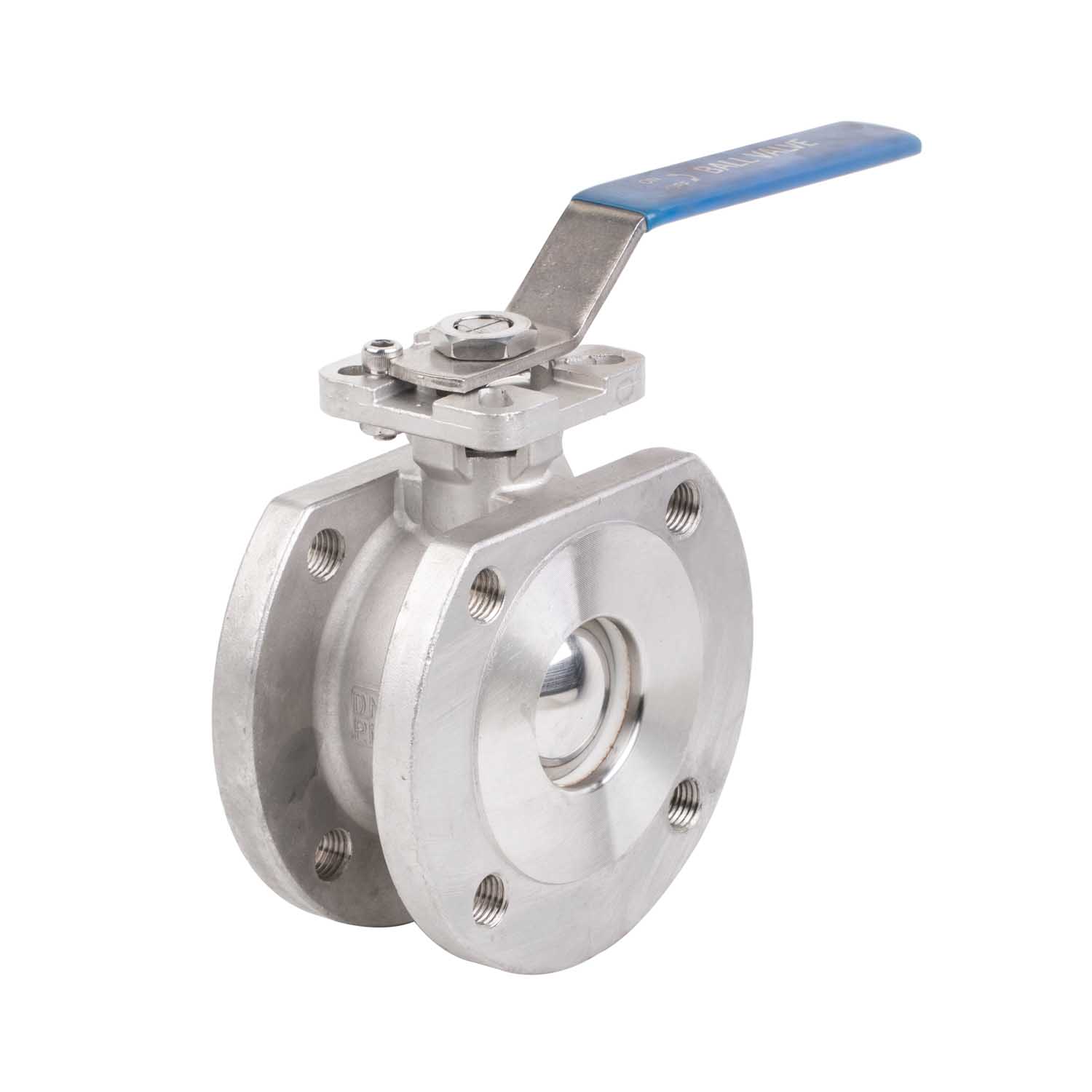

निर्माता JOEPAI ने ISO 5211 डायरेक्ट माउंटिंग पैड के साथ वेफर टाइप मोनोब्लॉक बॉल वाल्व का उत्पादन किया है, जो कॉम्पैक्ट द्रव नियंत्रण उपकरण हैं जो सीधे पाइप फ्लैंग्स के बीच क्लैंप किए जाते हैं, जो अंतरिक्ष-बाधित और वजन-संवेदनशील अनुप्रयोगों जैसे कि अपतटीय तेल प्लेटफार्मों और रासायनिक प्रसंस्करण संयंत्रों के लिए आदर्श हैं। 90° मैनुअल रोटेशन के साथ, ये वाल्व उत्कृष्ट सीलिंग प्रदर्शन, उच्च प्रवाह क्षमता, कम प्रवाह प्रतिरोध और लंबी सेवा जीवन प्रदान करते हैं। वे गैस, तरल, भाप, मल और रेशेदार मीडिया के लिए उपयुक्त हैं। JOEPAI ISO 9001 प्रमाणीकरण और वैश्विक निर्यात द्वारा समर्थित सख्त गुणवत्ता नियंत्रण के साथ सटीक कास्टिंग तकनीक को एकीकृत करता है। मजबूत उत्पादन क्षमता के साथ, JOEPAI मांग वाली औद्योगिक परियोजनाओं के लिए विश्वसनीय डिलीवरी सुनिश्चित करता है।

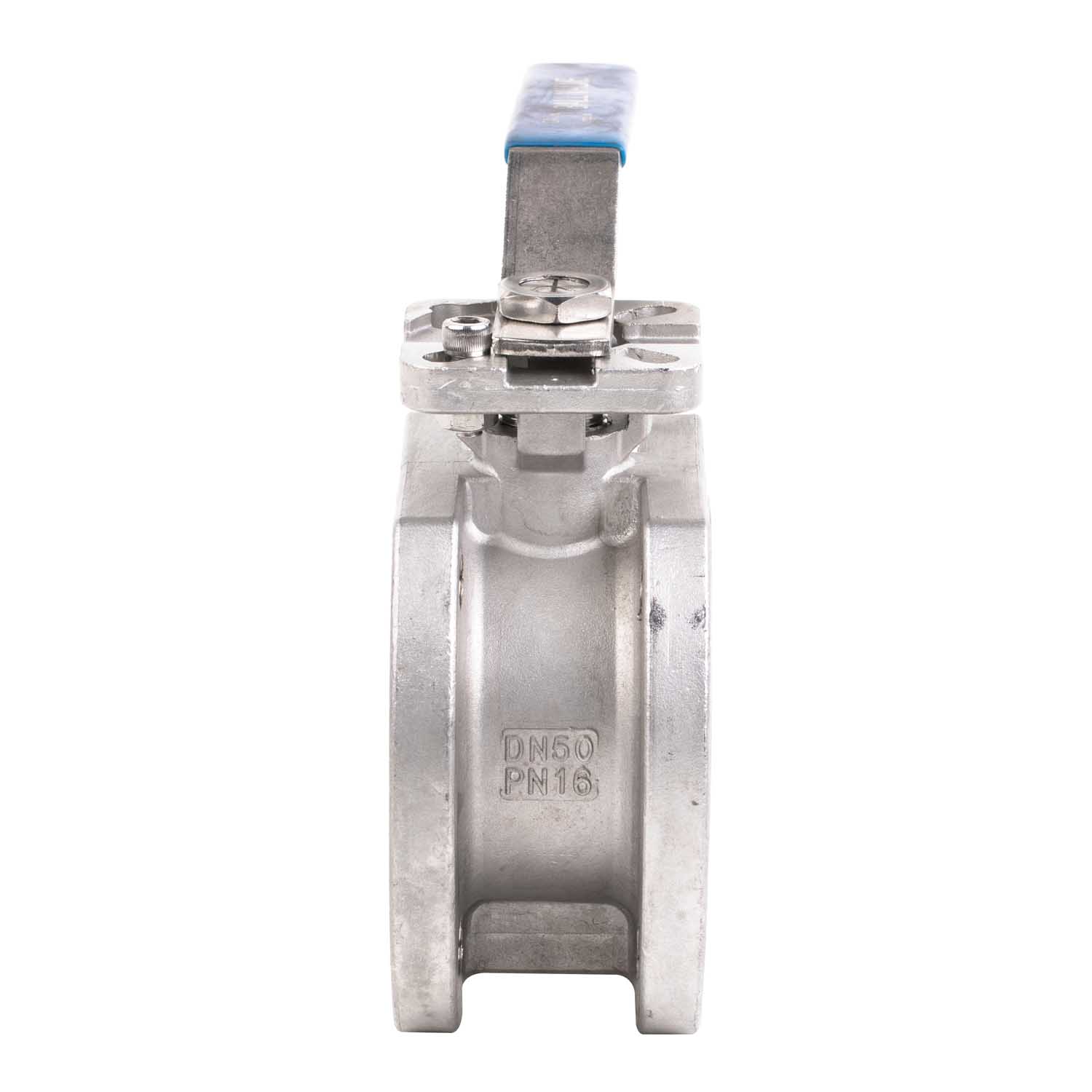

दबाव: पीएन16
आमने-सामने: जीबी/टी12221-1989
निकला हुआ किनारा अंत आयाम: GB/T9113
डिज़ाइन: जीबी/टी12237-1989
परीक्षण: जीबी/टी13927-1992
सामग्री मानक: S45C/ASTM A216 GR-WCB/DIN1.00619
एसएस316/एएसटीएम ए351 जीआर-सीएफ8एम/डीआईएन1.4408
एसएस304/एएसटीएम ए351 जीआर-सीएफ8/डीआईएन1.4308
1. कॉम्पैक्ट और जगह बचाने वाला डिज़ाइन
आईएसओ 5211 डायरेक्ट माउंटिंग पैड के साथ वेफर टाइप मोनोब्लॉक बॉल वाल्व में एक कॉम्पैक्ट संरचना होती है जो पाइपलाइन में काफी कम जगह लेती है - पारंपरिक फ्लैंज-टू-फ्लैंज बॉल वाल्व की तुलना में 30-50% कम जगह तक। यह इसे स्थान-बाधित स्थापनाओं के लिए आदर्श बनाता है।
2. कोई शरीर-से-कवर जोड़ नहीं - रिसाव का जोखिम कम
पारंपरिक बॉल वाल्वों के विपरीत, सिंगल-पीस मोनोब्लॉक बॉडी में बॉडी और कवर के बीच कोई संबंध नहीं होता है, जो संभावित रिसाव पथ को समाप्त करता है और सिस्टम सुरक्षा और विश्वसनीयता को बढ़ाता है।
3. लचीली एक्चुएटर संगतता

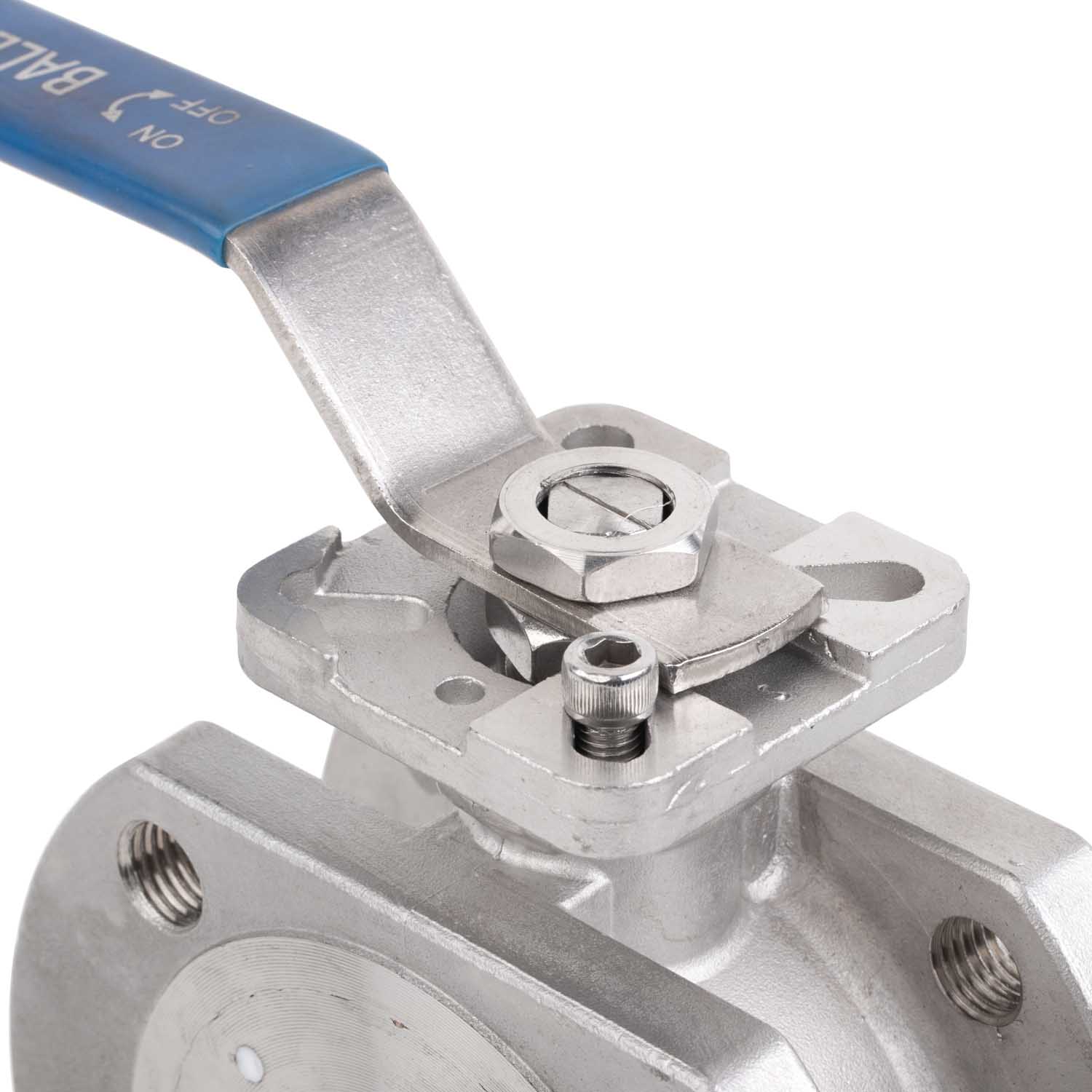

आईएसओ 5211 डायरेक्ट टॉप फ्लैंज से सुसज्जित, वाल्व को मैन्युअल लीवर ऑपरेशन के अलावा, वायवीय, इलेक्ट्रिक या हाइड्रोलिक एक्चुएटर्स के साथ सहजता से एकीकृत किया जा सकता है।
| नहीं। | नाम का हिस्सा | सामग्री |
| 1 | शरीर | डब्ल्यूसीबी/सीएफ8/सीएफ8एम |
| 2 | टोपी | डब्ल्यूसीबी/सीएफ8/सीएफ8एम |
| 3 | सीट | पीटीएफई |
| 4 | गेंद | एसएस304/एसएस316 |
| 5 | तना | एसएस304/एसएस316 |
| 6 | पाल बांधने की रस्सी | पीटीएफई |
| 7 | O-अंगूठी | विटन |
| 8 | पैकिंग | पीटीएफई |
| 9 | ग्रंथि | एसएस/एसयूएस304 |
| 10 | तना अखरोट | एसएस/एसयूएस304 |
| 11 | सँभालना | एसएस |
| 12 | स्टॉप पिन | एसएस/एसयूएस304 |
|
एनपीएस
|
L
|
D
|
H
|
एच 1
|
डी1
|
डी2
|
डी3
|
एन-ओएम
|
टी-एफ
|
|
1/2"
|
34
|
14
|
55
|
8
|
45
|
65
|
88
|
4-एम12
|
9-2
|
|
3/4"
|
37
|
20
|
60
|
8
|
57
|
75
|
98
|
4-एम12
|
11-2
|
|
1"
|
44
|
24
|
67
|
11
|
66
|
85
|
112
|
4-एम12
|
14-2
|
|
1 1/4"
|
55
|
28
|
80
|
11
|
77
|
100
|
127
|
4-एम16
|
15-2
|
|
1 1/2"
|
64
|
36
|
85
|
14
|
90
|
110
|
144
|
4-एम16
|
18-2
|
|
2"
|
80
|
48
|
87
|
14
|
102
|
125
|
161
|
4-एम16
|
20-2
|
|
2 1/2"
|
102
|
62
|
103
|
17
|
125
|
145
|
188
|
4-एम16
|
20-2
|
|
3”
|
120
|
76
|
121
|
17
|
140
|
160
|
197
|
8-एम16
|
20-2
|
|
4"
|
152
|
93
|
130
|
17
|
160
|
180
|
218
|
8-एम16
|
20-2
|
