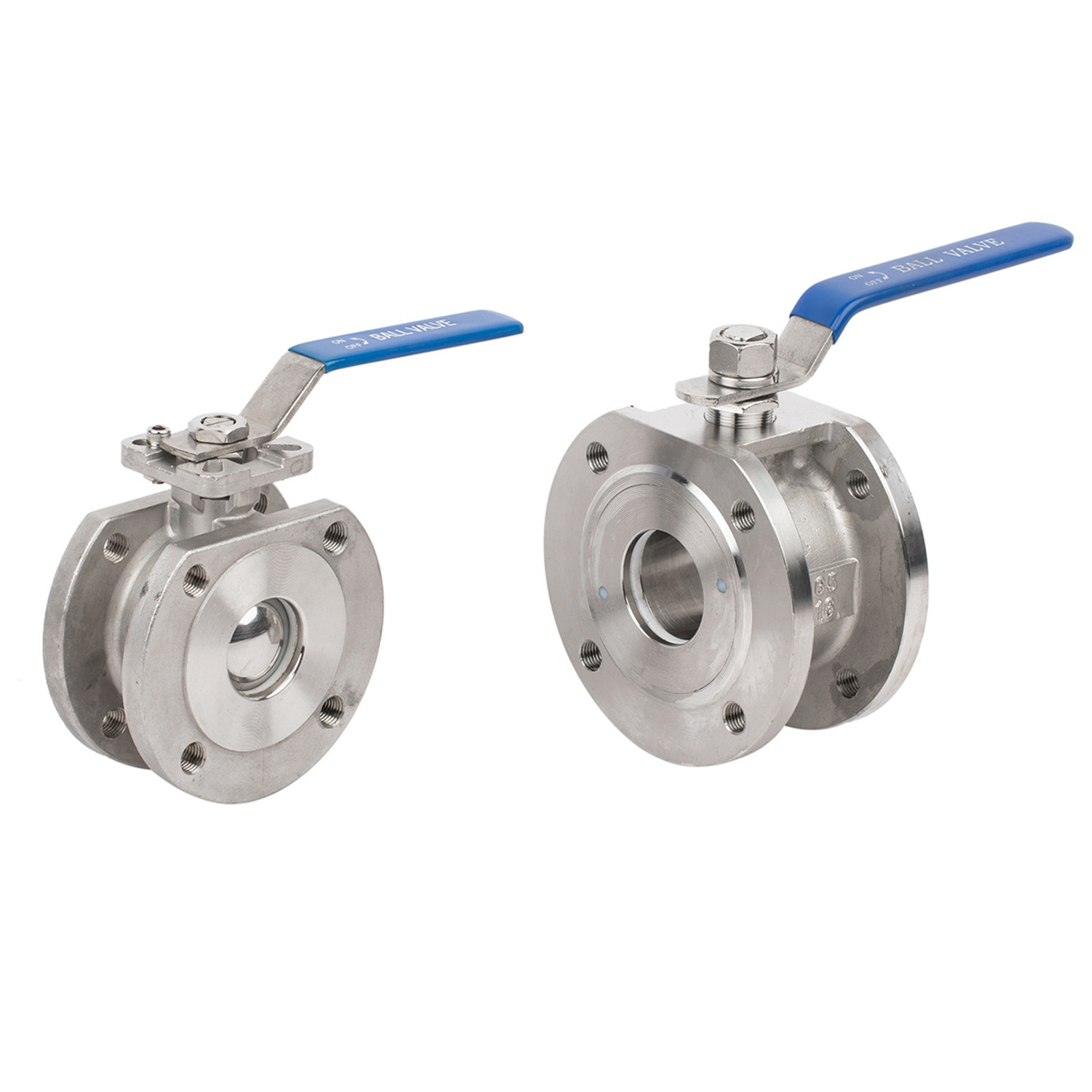

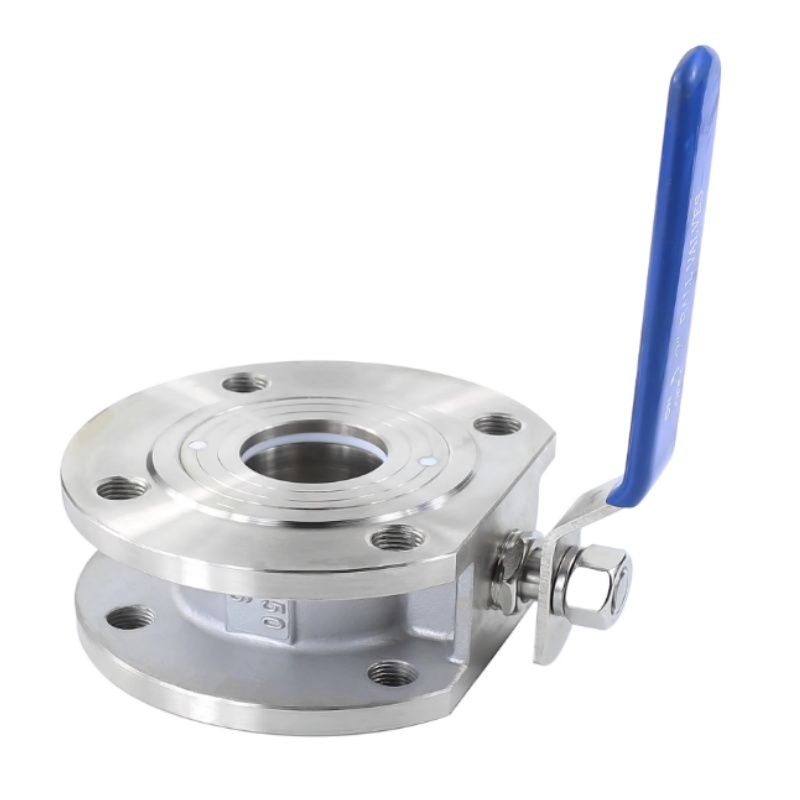

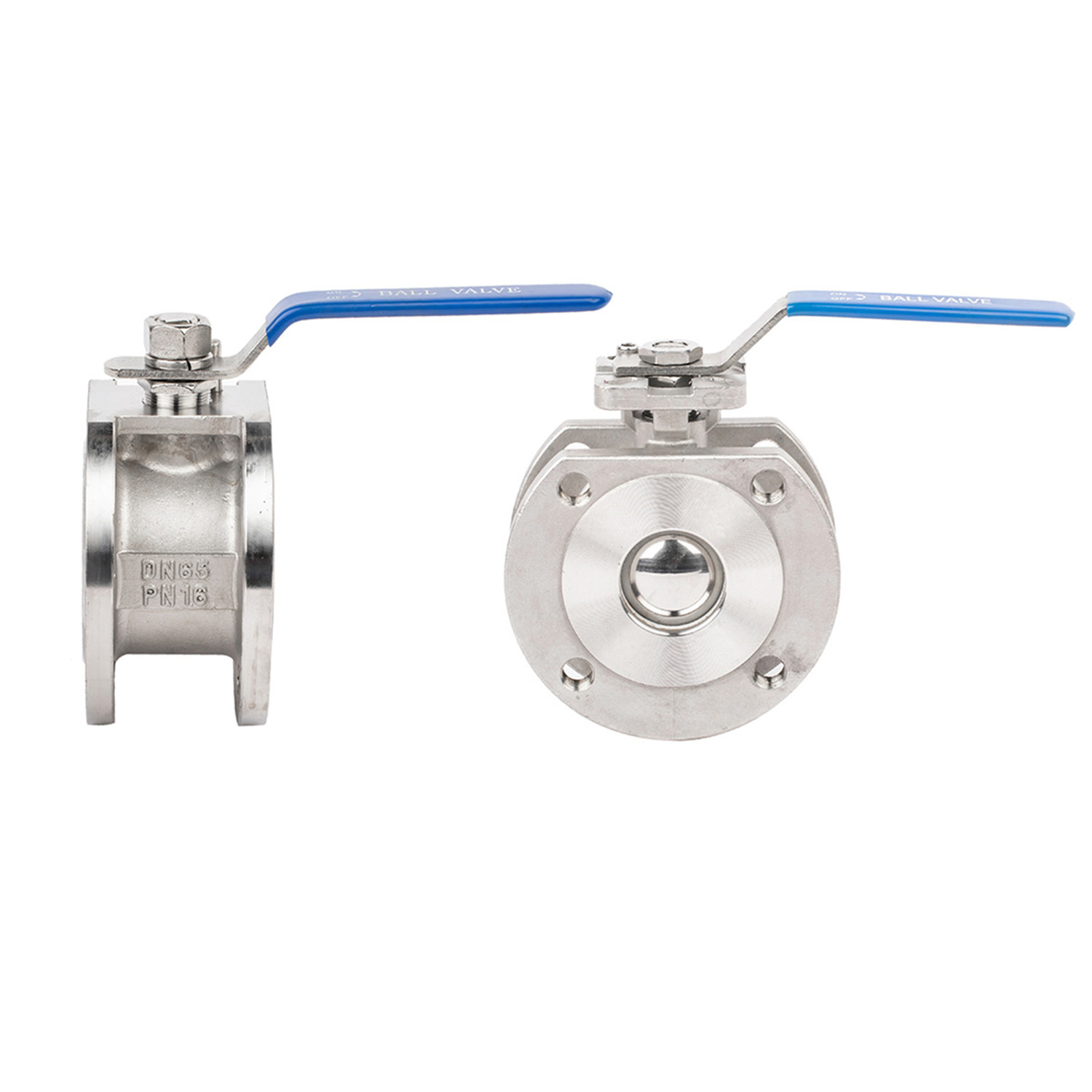

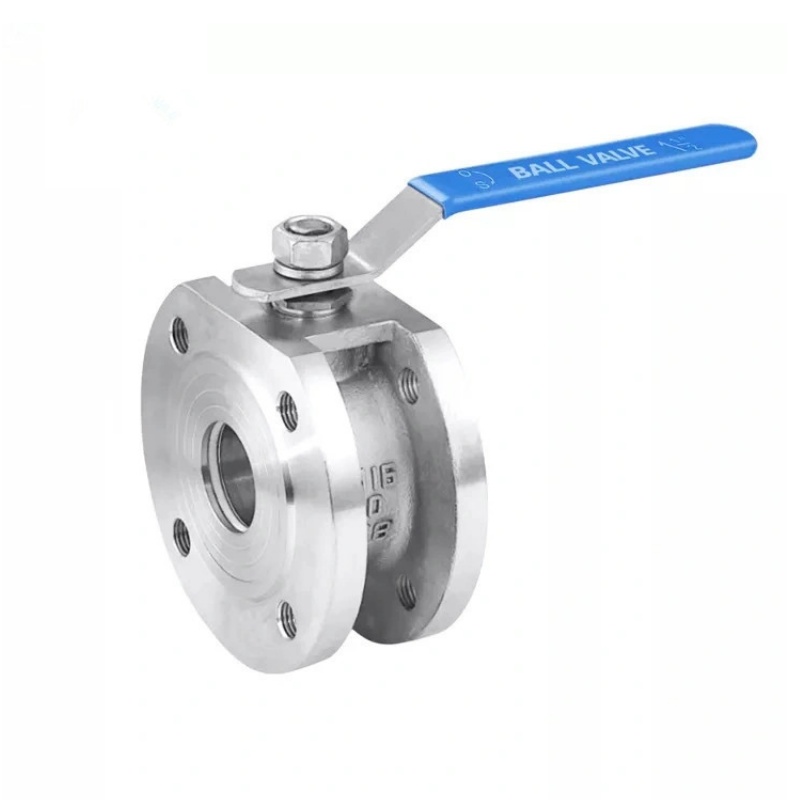

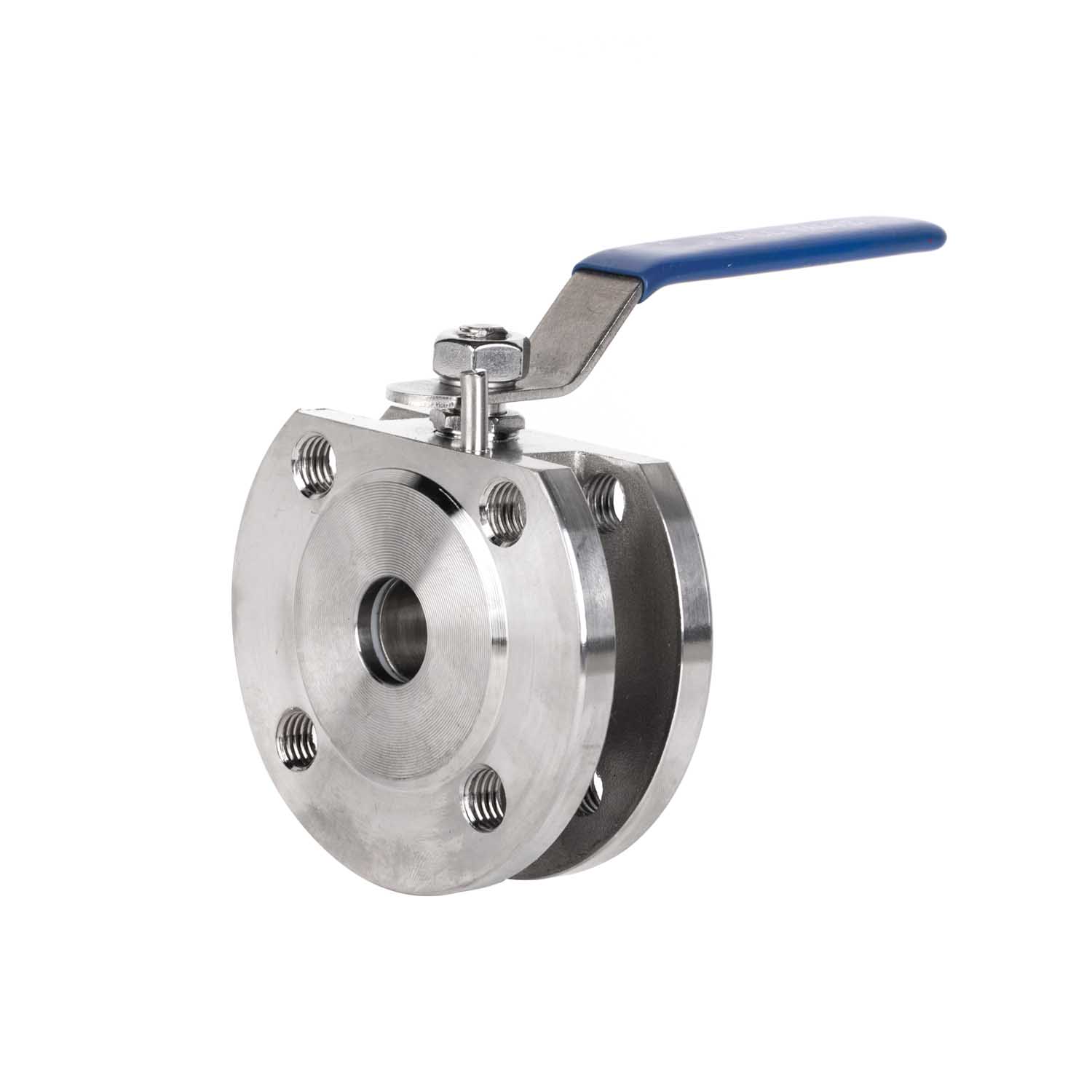

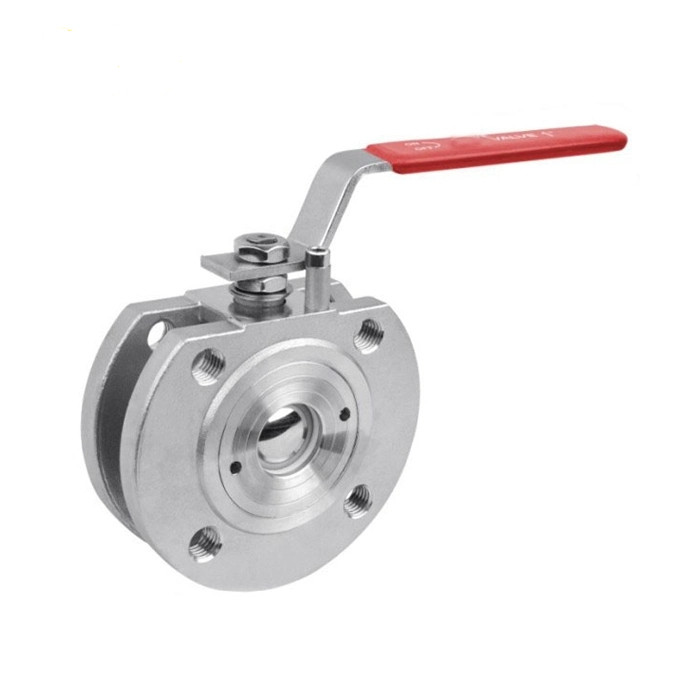

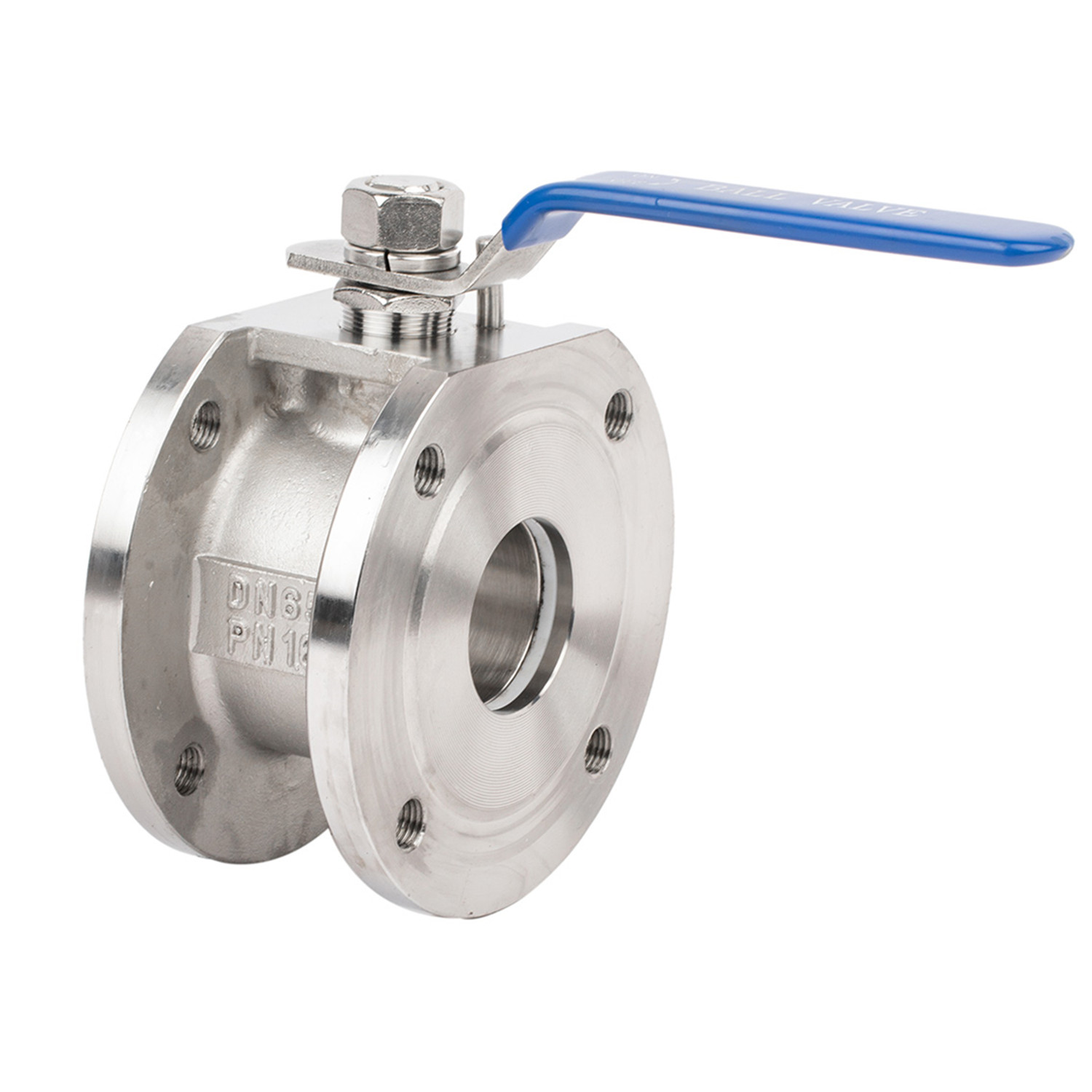

JOEPAI उच्च गुणवत्ता वाले स्टेनलेस स्टील वेफर फ्लैंज बॉल वाल्व अल्ट्रा-कॉम्पैक्ट, क्वार्टर-टर्न शटऑफ वाल्व हैं जो मानक पाइप फ्लैंज के बीच सैंडविच होते हैं। इन्हें औद्योगिक, रासायनिक और फार्मास्युटिकल पाइपलाइनों में तंग जगहों के लिए पसंद किया जाता है। ये हेवी-ड्यूटी, वन-पीस बॉडी वाल्व उत्कृष्ट संक्षारण प्रतिरोध और अप्रतिबंधित, पूर्ण-पोर्ट द्रव नियंत्रण प्रदान करते हैं। इन्हें पूरे शरीर की लंबाई तक फैले लंबे बोल्ट का उपयोग करके दो पाइपलाइन फ्लैंग्स के बीच सीधे क्लैंप करने के लिए डिज़ाइन किया गया है। एकीकृत अंत फ्लैंज को हटाकर, यह एक अल्ट्रा-शॉर्ट फेस-टू-फेस आयाम प्राप्त करता है, जो इसे मानक फ्लैंग्ड बॉल वाल्व की तुलना में काफी हल्का और अधिक किफायती बनाता है।
कॉम्पैक्ट बॉडी: अल्ट्रा-थिन वन-पीस निर्माण पाइपलाइन फुटप्रिंट को कम करता है
कनेक्शन तंत्र: फ़्लैंकिंग बोल्ट के संपीड़न द्वारा सुरक्षित, पाइप फ़्लैंज के बीच स्थापित होता है
कम होल्ड-अप वॉल्यूम: गेंद और बाहरी किनारे के बीच कम दूरी मध्यम प्रतिधारण और मृत क्षेत्रों को कम करती है
सामग्री:कार्बन स्टील (डब्ल्यूसीबी/ए105), स्टेनलेस स्टील (सीएफ8/304, सीएफ8एम/316)
दबाव रेटिंग: एएसएमई कक्षा 150/300, एन पीएन10/पीएन16/पीएन40
बैठने के प्रकार: शून्य रिसाव के लिए सॉफ्ट-सीटेड (पीटीएफई / आरटीएफई)।
बोर प्रकार: पूर्ण पोर्ट (अधिकतम प्रवाह दक्षता), वी-पोर्ट / खंडित (सटीक थ्रॉटलिंग)

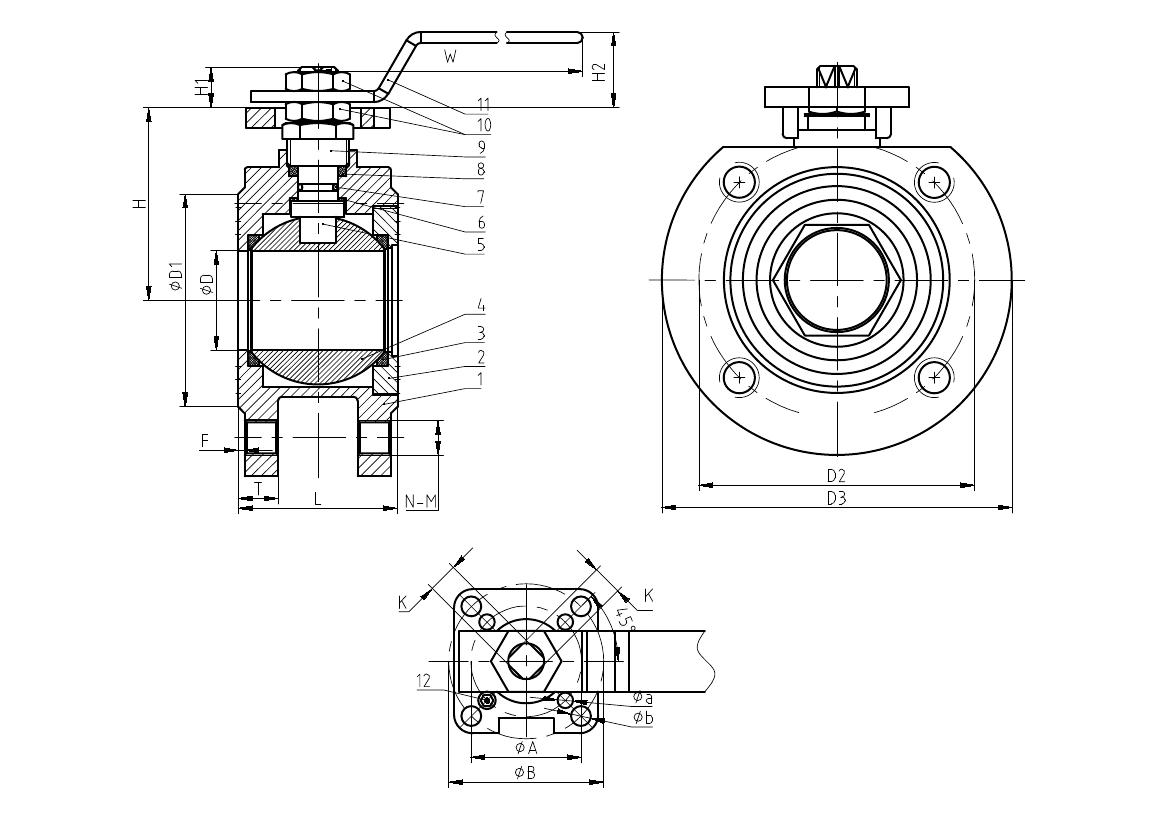

| नहीं। | नाम का हिस्सा | सामग्री |
| 1 | शरीर | डब्ल्यूसीबी/सीएफ8/सीएफ8एम |
| 2 | टोपी | डब्ल्यूसीबी/सीएफ8/सीएफ8एम |
| 3 | सीट | पीटीएफई |
| 4 | गेंद | एसएस304/एसएस316 |
| 5 | तना | एसएस304/एसएस316 |
| 6 | पाल बांधने की रस्सी | पीटीएफई |
| 7 | O-अंगूठी | विटन |
| 8 | पैकिंग | पीटीएफई |
| 9 | ग्रंथि | एसएस/एसयूएस304 |
| 10 | तना अखरोट | एसएस/एसयूएस304 |
| 11 | सँभालना | एसएस |
| 12 | स्टॉप पिन | एसएस/एसयूएस304 |
|
डीएन
|
D
|
डी3
|
डी2
|
डी1
|
टी-एफ
|
L
|
W
|
H
|
एन-ओएम
|
|
15
|
15
|
95
|
65
|
46
|
9-2
|
35
|
120
|
65
|
4-Ø12
|
|
20
|
20
|
105
|
76
|
56
|
11-2
|
38
|
120
|
71
|
4-Ø12
|
|
25
|
25
|
115
|
85
|
65
|
11-2
|
42
|
140
|
76
|
4-Ø12
|
|
32
|
32
|
135
|
100
|
75
|
14-2
|
52
|
170
|
98
|
4-Ø16
|
|
40
|
38
|
145
|
110
|
85
|
14-2
|
62
|
200
|
105
|
4-Ø16
|
|
50
|
45.5
|
160
|
125
|
100
|
18-2
|
72
|
240
|
128
|
4-Ø16
|
|
65
|
58
|
180
|
145
|
120
|
20-2
|
96
|
280
|
145
|
8-Ø16
|
|
80
|
73
|
195
|
160
|
135
|
22-3
|
118
|
320
|
170
|
8-Ø16
|
|
100
|
93
|
215
|
180
|
155
|
24-3
|
138
|
400
|
185
|
8-Ø16
|
|
125
|
120
|
245
|
210
|
185
|
26-3
|
200
|
450
|
205
|
8-Ø16
|
|
150
|
145
|
280
|
240
|
210
|
28-3
|
225
|
500
|
225
|
8-Ø20
|
|
200
|
198
|
335
|
295
|
265
|
30-3
|
275
|
600
|
240
|
12-Ø20
|
