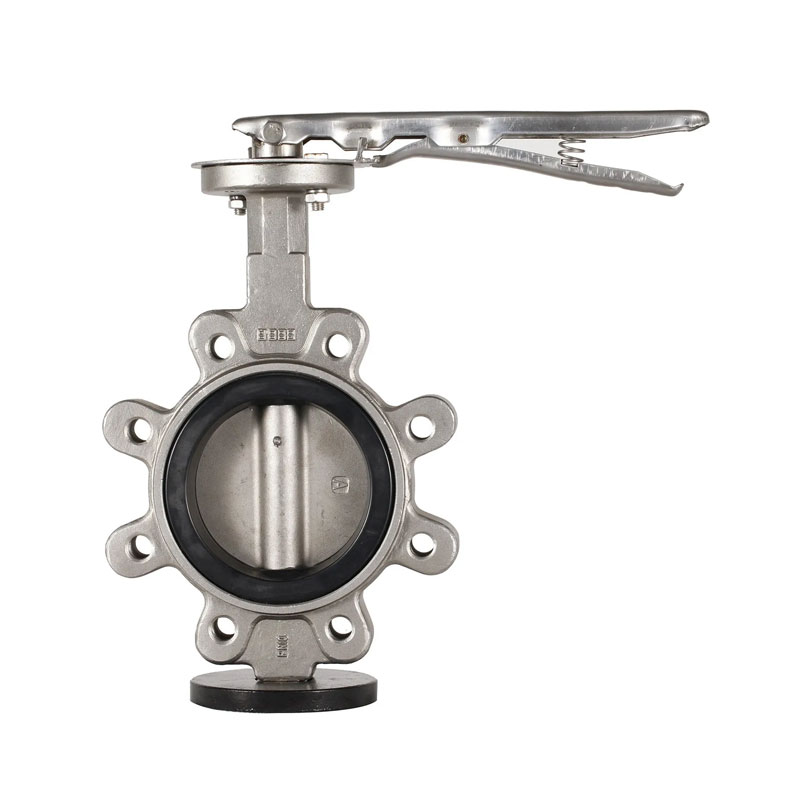

लूग बटरफ्लाई वाल्व

चीन जोपई कारखाने में बनाई गई बटरफ्लाई वाल्व ने एक प्रोट्रूडिंग को अपनाया निकला हुआ किनारा कनेक्शन संरचना, दोनों तरफ थ्रेडेड ईयर होल के साथ वाल्व बॉडी, जिसे दोनों सिरों पर अलग -अलग और बनाए रखा जा सकता है पाइपलाइन की।

यह उन प्रणालियों के लिए उपयुक्त है जिन्हें अंतिम बंद या मृत की आवश्यकता होती है अंत ऑपरेशन परिदृश्य। तितली वाल्वों की तुलना में, लुग डिजाइन उच्च संरचनात्मक शक्ति और स्थापना लचीलापन प्रदान करता है, और है व्यापक रूप से पेट्रोकेमिकल्स, पावर प्लांट्स, वॉटर जैसे उद्योगों में उपयोग किया जाता है उपचार, पेपरमैकिंग, भोजन और फार्मास्यूटिकल्स।

स्थापना और रखरखाव

1। स्थापना के दौरान, वाल्व डिस्क को बंद में रोका जाना चाहिए पद।
2। उद्घाटन की स्थिति को रोटेशन कोण के अनुसार निर्धारित किया जाना चाहिए तितली प्लेट की।
3। बाईपास वाल्व के साथ बटरफ्लाई वाल्व को खोलने से पहले खोला जाना चाहिए।
4। स्थापना को निर्माता के अनुसार किया जाना चाहिए स्थापना निर्देश। भारी तितली वाल्व के लिए, एक ठोस नींव सेट किया जाना चाहिए।

निर्माण के लिए प्रमुख बिंदु

1। स्थापना की स्थिति, ऊंचाई, और आयात/निर्यात दिशा को पूरा करना चाहिए डिजाइन आवश्यकताओं, और कनेक्शन दृढ़ और तंग होना चाहिए। सभी अछूता पाइपलाइनों पर स्थापित मैनुअल वाल्व के प्रकार नहीं होने चाहिए नीचे की ओर का सामना करना पड़ रहा है।
2। वाल्व स्थापित करने से पहले, एक दृश्य निरीक्षण किया जाना चाहिए, और वाल्व नेमप्लेट को वर्तमान राष्ट्रीय मानक का पालन करना चाहिए "जनरल वाल्व मार्किंग" जीबी 12220।

काम के दबाव के साथ लूग बटरफ्लाई वाल्व के लिए अधिक से अधिक 1.0 एमपीए और मुख्य पाइपलाइन, शक्ति और पर एक शट-ऑफ फ़ंक्शन स्थापना से पहले जकड़न परीक्षण किए जाने चाहिए, और वे केवल कर सकते हैं परीक्षणों को पारित करने के बाद इस्तेमाल किया जाए। ताकत परीक्षण के दौरान, परीक्षण दबाव नाममात्र दबाव का 1.5 गुना होगा, और अवधि कम नहीं होगी 5 मिनट की तुलना में। वाल्व शेल और पैकिंग योग्य होंगे यदि वहाँ है कोई रिसाव नहीं।

जकड़न परीक्षण के दौरान, परीक्षण दबाव 1.1 गुना है नाममात्र का दबाव; परीक्षण दबाव GB 50243 की आवश्यकताओं को पूरा करना चाहिए परीक्षण की अवधि के लिए मानक, और इसे योग्य माना जाता है वाल्व डिस्क की सीलिंग सतह पर कोई रिसाव नहीं है।
