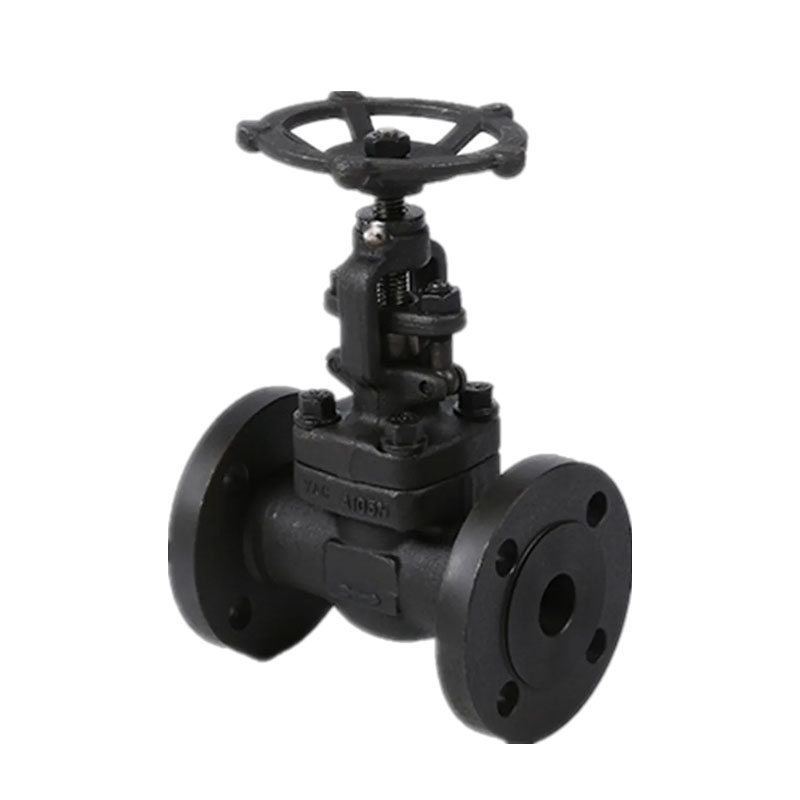

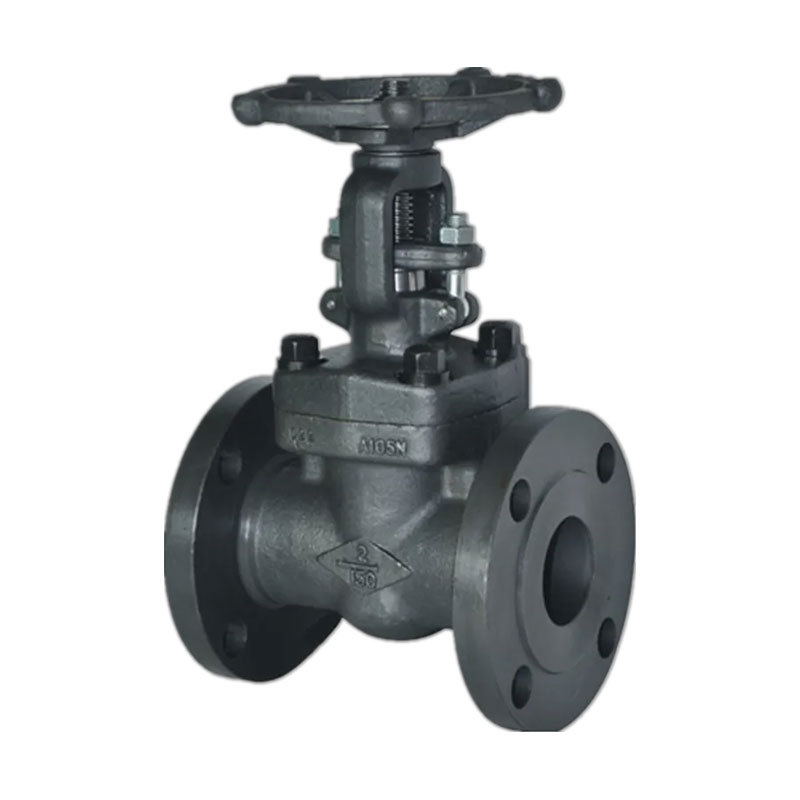

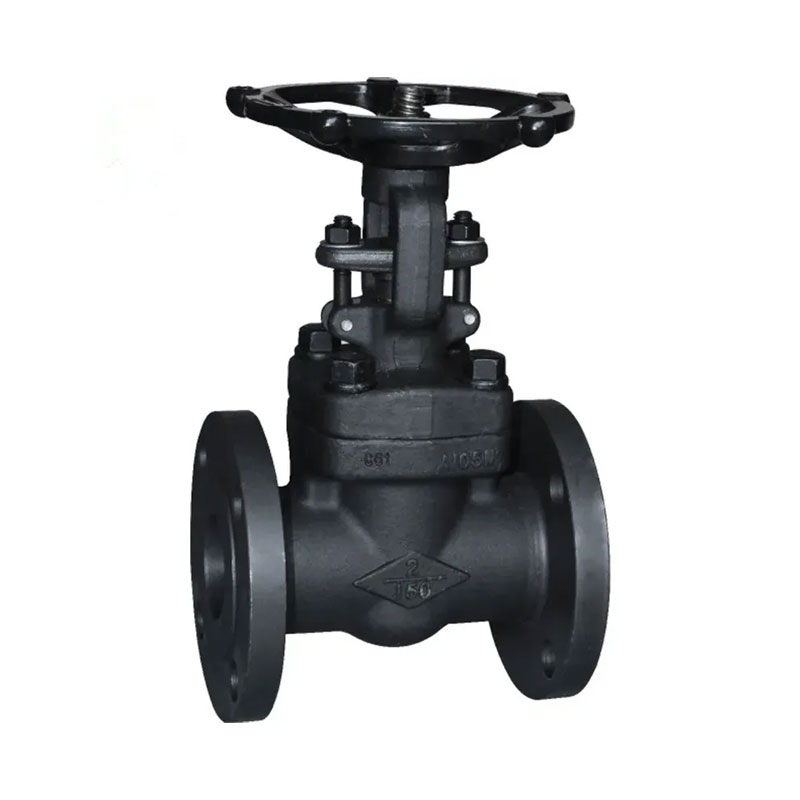

एकीकृत जाली स्टील निकला हुआ किनारा अंत गेट वाल्व 150lb स्वतंत्र रूप से Qiaopai वाल्व द्वारा निर्मित समग्र के माध्यम से वाल्व शरीर की ताकत और सीलिंग में सुधार किया है फोर्जिंग प्रक्रिया, और आंतरिक दबाव प्रभाव और तापमान का विरोध कर सकते हैं अंतर तनाव।
इस बीच, कॉम्पैक्ट डिजाइन और पूर्ण बोर संरचना कम प्रतिरोध और उच्च दक्षता प्रवाह सुनिश्चित करें, यह एक आदर्श वाल्व के लिए है लंबे जीवन और उच्च-प्रदर्शन पाइपलाइन खरीदने के लिए देख रहे हैं नियंत्रण प्रणाली।
आकार: 1/2 ''-2 '' (DN15 ~ DN50)
दबाव रेटिंग: 150LB-600LB/PN16 ~ PN100/10K ~ 60K)
सामग्री: A105, FL2, F11, F22, F5, F304, F316, F51/F53, F321, C3, C5, C95800
उपयुक्त तापमान: -29ºC ~ 429 .C।
उपयुक्त माध्यम: पानी, भाप, तेल और प्राकृतिक गैस आदि।
डिजाइन और निर्माण अनुरूपता: API602, BS5352, ANSI B16.34
सॉकेट वेल्डेड आयाम ANSI B16.11, JB/T1751 के अनुरूप है
स्क्रू समाप्त आयाम ANSI B1.20.1, JB/T7306 के अनुरूप है
बट-वेल्डेड ANSI B16.25, JB/T12224 के अनुरूप
निकला हुआ किनारा ANSI B16.5, JB79 के अनुरूप है
परीक्षण और निरीक्षण के अनुरूप: API598, GB/T13927, JB/T9092
| नहीं। | नाम का हिस्सा | एएसटीएम के लिए सीएस | एएसटीएम के रूप में | एसएस को एएसटीएम | ||
| A105 टाइप करें | F22 टाइप करें | टाइप F304 (एल) | टाइप F316 (l) | |||
| 1 | शरीर | A105 | A182 F22 | A182 F304 (l) | A182 F316 (l) | |
| 2 | सीट की अंगूठी | A276 420 | A276 304 | ए 276 304 (एल) | ए 276 316 (एल) | |
| 3 | कील | A276 410 और 430 | A182 F304 | A182 F304 (l) | A182 F316 (l) | |
| 4 | तना | A182 F6 | A182 F304 | A182 F304 (l) | A182 F316 (l) | |
| 5 | पाल बांधने की रस्सी | नालीदार एसएस + ग्रेफाइट | SS + PTFE | |||
| 6 | ढक्कन | A105 | A182 F22 | A182 F304 (l) | A182 F316 (l) | |
| 7 | बोनट बोल्ट | A193 B7 | A193 B16 | A193 B8 | A193 B8M | |
| 8 | नत्थी करना | A276 420 | A276 304 | |||
| 9 | ग्रंथि | A276 410 | A182 F304 (l) | A182 F316 (l) | ||
| 10 | ग्रंथि की आंखें | A193 B7 | A193 B16 | A193 B8 | A193 B8M | |
| 11 | ग्रंथि निकला हुआ किनारा | A105 | A182 F11 | A182 F304 (l) | A182 F316 (l) | |
| 12 | नट | A193 2H | A194 4 | A194 8 | A194 8m | |
| 13 | जुआ नट | A276 410 | ||||
| 14 | एच.डब्ल्यू। बंद करने वाला नट | A194 2H | A194 4 | A194 8 | A194 8m | |
| 15 | नेमप्लेट | एसएस | ||||
| 16 | हाथ का पहिया | A197 | ||||
| 17 | असर | A473 431 | ||||
| 18 | स्टेम पैकिंग | लचीला ग्रेफाइट | पीटीएफई | |||
| उपयुक्त माध्यम | W.O.G. वगैरह | W.O.G. वगैरह | Hno3ch3ooh आदि | |||
| उपयुक्त तापमान | -29 425 | -29 550 | -29 180 | |||
नोट: अन्य सामग्री अनुरोध पर उपलब्ध हैं।
आयाम (मिमी) और भार (किग्रा)
Flanged अंत गेट वाल्व 150lb ~ 600lb
| एनपीएस | 1/2 " | 3/4 " | 1 " | 1-1/4 " | 1-1/2 " | 2 " | ||
| एल (आरएफ) एल 1 (बीडब्ल्यू) | 150 | 108 | 117 | 127 | 140 | 165 | 203 | |
| 300 | 140 | 152 | 165 | 178 | 190 | 216 | ||
| 600 | 165 | 190 | 216 | 229 | 241 | 292 | ||
| एच (खुला) | 150, 300 | 158 | 169 | 197 | 236 | 246 | 283 | |
| 600 | 169 | 197 | 236 | 246 | 283 | 320 | ||
| W | 100 | 100 | 125 | 160 | 160 | 180 | ||
| तौल | 150 | आरएफ | 4.5 | 5.2 | 8.2 | 11.5 | 12.5 | 20.3 |
| बीडब्ल्यू | 2.8 | 3.3 | 5.4 | 7.1 | 8.2 | 12.5 | ||
| 300 | आरएफ | 4.8 | 6.2 | 9.3 | 14 | 15.5 | 23.4 | |
| बीडब्ल्यू | 3.5 | 4.4 | 6.8 | 8.1 | 9.2 | 15.4 | ||
| 600 | आरएफ | 5.9 | 7.4 | 10.4 | 16.2 | 17.5 | 28.3 | |
| बीडब्ल्यू | 4.5 | 5.1 | 8.2 | 10.5 | 12.4 | 20.1 | ||
एकीकृत जाली स्टील निकला हुआ किनारा अंत गेट वाल्व 150lb का वाल्व कवर तीन प्रकारों में विभाजित है: बोल्ट वाल्व कवर, वेल्डेड वाल्व कवर, और दबाव स्व तंग वाल्व कवर।
इस वाल्व की मुख्य विशेषता एक है एक ब्रैकेट के साथ बढ़ते स्टेम, और समग्र वाल्व शरीर एक निकला हुआ किनारा है। समतल बॉटमेड वाल्व सीट डिज़ाइन द्रव के दबाव को कम करता है और अबाधित सुनिश्चित करता है प्रवाह। द्रव पर एक विनियमन और इंटरसेप्टिंग डिवाइस के रूप में व्यापक रूप से लागू होता है पाइपलाइनों जैसे कि नल का पानी, सीवेज, निर्माण, भोजन, बिजली, चिकित्सा, धातुकर्म, कपड़ा, ऊर्जा प्रणाली, आदि।
