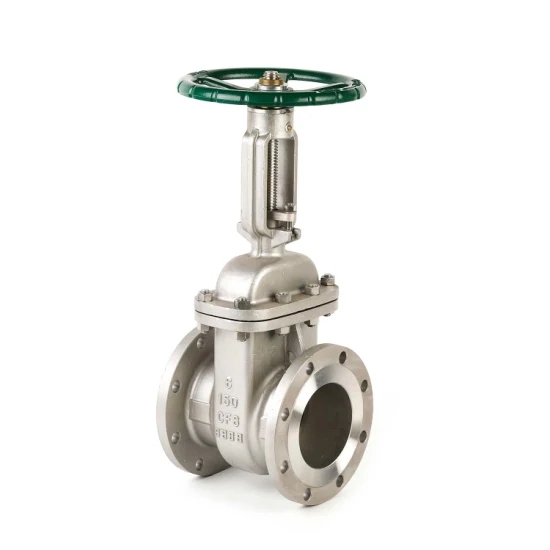

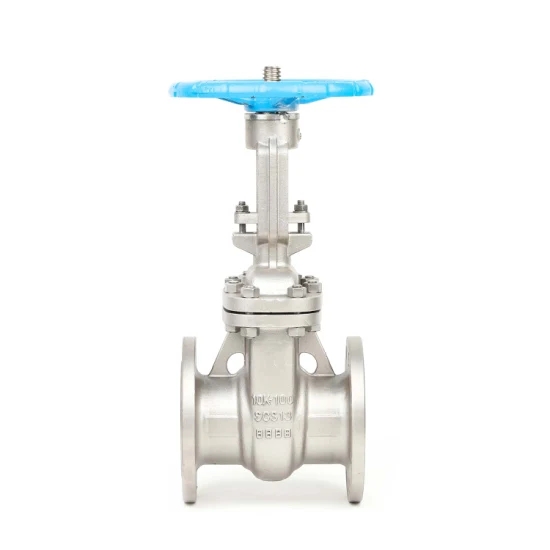

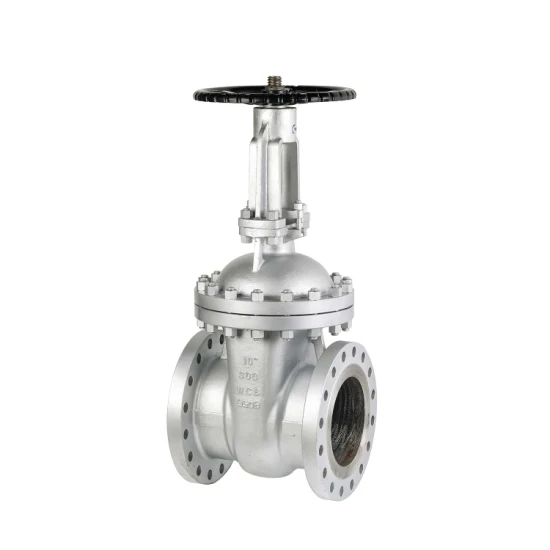

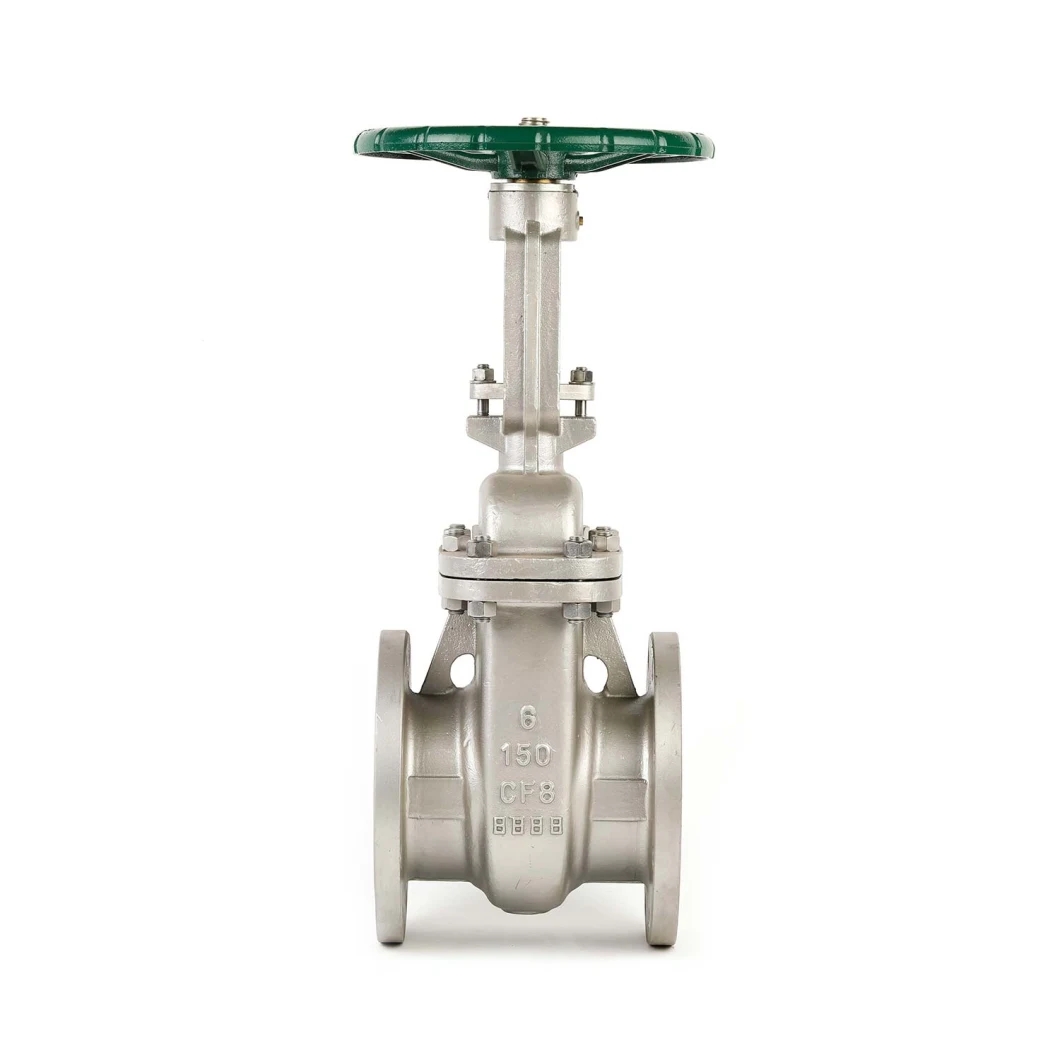

चीन में बने औद्योगिक के लिए जोपाई एपीआई6डी कास्ट स्टील राइजिंग स्टेम फ्लैंज गेट वाल्व का व्यापक रूप से नल के पानी, सीवेज, निर्माण, पेट्रोलियम, रसायन, भोजन, फार्मास्युटिकल, कपड़ा, बिजली, धातु विज्ञान, ऊर्जा प्रणालियों आदि जैसे तरल पाइपलाइनों में स्विच डिवाइस के रूप में उपयोग किया जा सकता है।
राइजिंग स्टेम कास्टिंग गेट वाल्व पेट्रोलियम, रसायन, खाद्य, दवा, धातुकर्म और समुद्री उद्योगों जैसी पाइपलाइनों में मीडिया के प्रवाह दर को खोलने, बंद करने और विनियमित करने के लिए उपयुक्त है। इसका उपयोग विभिन्न संक्षारक मीडिया के लिए भी किया जा सकता है और इसमें निम्नलिखित विशेषताएं हैं।
उत्कृष्ट द्विदिश सीलिंग प्रदर्शन, ऑपरेटिंग टॉर्क को न्यूनतम करना।
अच्छे विनियमन प्रदर्शन के साथ प्रवाह विशेषताएँ एक सीधी रेखा की ओर बढ़ती हैं।
संक्षारक मीडिया के लिए विभिन्न सामग्रियों का उपयोग किया जा सकता है।
सरल और कॉम्पैक्ट संरचना, कॉम्पैक्ट और हल्के वजन, परिवहन, स्थापित करने और अलग करने में आसान।
1.डिज़ाइन और निर्माण: एपीआई 600, एपीआई 6डी, बीएस1414, आदि
2.आमने-सामने (अंत से अंत तक): एएनएसआई बी16.10, एपीआई 6डी, आदि
3.फ्लैंग्ड कनेक्शन: एएनएसआई बी16.5, एएसएमई बी16.47 आदि
4. परीक्षण और निरीक्षण: एपीआई 598, एपीआई 6डी, आदि
1.बोल्टेड बोनट या प्रेशर सील बोनट
2.लचीला पच्चर
3.पूर्ण बंदरगाह
4.बाहरी पेंच और योक (OS&Y), उभरता हुआ तना
5. क्रायोजेनिक सेवाओं के लिए विस्तारित बोनट
6.लॉकिंग डिवाइस वैकल्पिक
7. अनुरोध पर पास करें
आवरण सामग्री: WCB, WC6, WC9, CF8, CF8M, CF3, CF3M
डिस्क सामग्री: डब्ल्यूसीबी, डब्ल्यूसी6, डब्ल्यूसी9, सीएफ8, सीएफ8एम, सीएफ3, सीएफ3एम
स्टेम सामग्री: 2Cr13, 304, 316, 304L, 316L
बोनट सामग्री: WCB, WC6, WC9, CF8, CF8M, CF3, CF3M
सीट सामग्री: A105, 304, 316, 304L, 316L
कनेक्शन प्रकार: निकला हुआ किनारा/वेल्डिंग
नाममात्र व्यास: DN50-800 NPS2"-32"
नाममात्र दबाव: 1.0-16.0MPa 150LB-900LB
स्थिर गुणवत्ता: पूर्ण प्रक्रिया गुणवत्ता निगरानी, सावधानीपूर्वक और सर्वांगीण परीक्षण लागू करें!
उचित मूल्य: कुशल आंतरिक लागत नियंत्रण से खर्च कम होता है और ग्राहकों को लाभ होता है!
तेजी से वितरण: उन्नत उत्पादन लाइन, पर्याप्त स्टॉक, कम डिलीवरी समय
| आकार | 2"60 तक"(डीएन50 से डीएन1500 तक) |
| दबाव | एएसएमई 150#,300#,600#,900#,1500#, 2500# |
| शरीर की सामग्री | कार्बन स्टील, निम्न तापमान कार्बन स्टील, स्टेनलेस स्टील, डुप्लेक्स स्टेनलेस स्टील, सुपर डुप्लेक्स स्टेनलेस स्टील, निकल मिश्र धातु, निकल एल्यूमीनियम कांस्य, हेस्टेलॉय, इनकोनेल आदि। |
| ट्रिम सामग्री | 13%Cr,SS304,SS316, SS304L, SS316L, F11, F22 आदि |
| कनेक्शन समाप्त करें | फ्लैंग्ड आरएफ / आरटीजे / एफएम / एफएफ, बट-वेल्डिंग (बीडब्ल्यू) |
| संचालिका | हाथ का पहिया. गियर उपकरण |
| कक्षा 150 | |||||||||||||
| आकार(में) | 2" | 2-1/2" | 3" | 4" | 6" | 8" | 10" | 12" | 14" | 16" | 18" | 20" | 24" |
| एल,आरएफ(मिमी) | 178 | 191 | 203 | 229 | 267 | 292 | 330 | 356 | 381 | 406 | 432 | 457 | 508 |
| L1-BW(मिमी) | 216 | 241 | 283 | 305 | 403 | 419 | 457 | 502 | 572 | 610 | 660 | 711 | 813 |
| एल2-आरटीजे(मिमी) | 191 | 203 | 216 | 241 | 279 | 305 | 343 | 368 | 394 | 419 | 445 | 470 | 521 |
| हम्म) | 400 | 490 | 510 | 585 | 795 | 1015 | 1230 | 1465 | 1755 | 2030 | 2210 | 2510 | 2880 |
| के(मिमी) | 200 | 200 | 250 | 300 | 350 | 350 | 400 | 450 | 500 | 500 | 600 | 750 | 750 |
| कक्षा300 | |||||||||||||
| आकार(में) | 2" | 2-1/2" | 3" | 4" | 6" | 8" | 10" | 12" | 14" | 16" | 18" | 20" | 24" |
| एल,आरएफ(मिमी) | 216 | 241 | 283 | 305 | 403 | 419 | 457 | 502 | 762 | 838 | 914 | 991 | 1143 |
| L1-BW(मिमी) | 216 | 241 | 283 | 305 | 403 | 419 | 457 | 502 | 762 | 838 | 914 | 991 | 1143 |
| एल2-आरटीजे(मिमी) | 232 | 257 | 298 | 321 | 419 | 435 | 473 | 518 | 778 | 854 | 930 | 1010 | 1165 |
| हम्म) | 470 | 525 | 533 | 610 | 845 | 1050 | 1295 | 1600 | 1830 | 2035 | 2195 | 2470 | 2900 |
| के(मिमी) | 200 | 200 | 250 | 300 | 350 | 350 | 400 | 450 | 500 | 500 | 600 | 750 | 750 |
| कक्षा 600 | |||||||||||||
| आकार(में) | 2" | 2-1/2" | 3" | 4" | 6" | 8" | 10" | 12" | 14" | 16" | 18" | 20" | 24" |
| एल,आरएफ(मिमी) | 292 | 330 | 356 | 432 | 559 | 660 | 787 | 838 | 889 | 991 | 1092 | 1194 | 1397 |
| L1-BW(मिमी) | 292 | 330 | 356 | 432 | 559 | 660 | 787 | 838 | 889 | 991 | 1092 | 1194 | 1397 |
| एल2-आरटीजे(मिमी) | 295 | 333 | 359 | 435 | 562 | 664 | 791 | 841 | 892 | 994 | 1095 | 1200 | 1407 |
| हम्म) | 495 | 550 | 615 | 735 | 1005 | 1245 | 1480 | 1730 | 1915 | 2050 | 2260 | 2620 | 2900 |
| के(मिमी) | 200 | 250 | 300 | 350 | 450 | 500 | 600 | 750 | 850 | 850 | 960 | 960 | 1000 |
| कक्षा900 | |||||||||||||
| आकार(में) | 2" | 2-1/2" | 3" | 4" | 6" | 8" | 10" | 12" | 14" | 16" | 18" | 20" | 24" |
| एल,आरएफ(मिमी) | 368 | 419 | 381 | 457 | 610 | 737 | 838 | 965 | 1029 | 1130 | 1219 | 1321 | 1549 |
| L1-BW(मिमी) | 368 | 419 | 381 | 457 | 610 | 737 | 838 | 965 | 1029 | 1130 | 1219 | 1321 | 1549 |
| एल2-आरटीजे(मिमी) | 371 | 422 | 384 | 460 | 613 | 740 | 841 | 968 | 1038 | 1140 | 1232 | 1334 | 1568 |
| हम्म) | 590 | 700 | 740 | 870 | 1120 | 1390 | 1592 | 1765 | 2025 | 2175 | 2510 | 2750 | 3240 |
| के(मिमी) | 250 | 300 | 350 | 450 | 500 | 600 | 750 | 850 | 850 | 960 | 960 | 1000 |
1000 |
