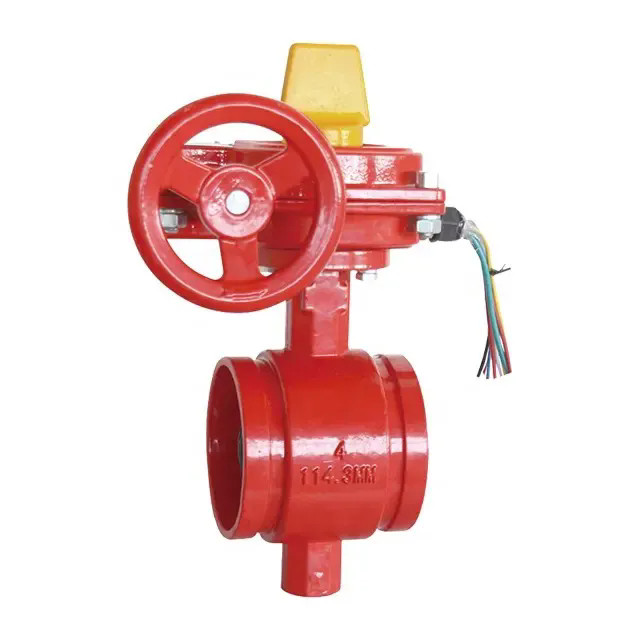

अग्निशमन प्रणाली के लिए ग्रूव्ड फिटिंग में गियर एक्चुएटर और एंटी-टैम्पर स्विच के साथ ग्रूव्ड बटरफ्लाई वाल्व शामिल है, JOEPAI का फायर स्प्रिंकलर सिस्टम ग्रूव्ड सिग्नल बटरफ्लाई वाल्व अग्नि सुरक्षा तकनीक में एक महत्वपूर्ण प्रगति का प्रतिनिधित्व करता है, जो कुशल ग्रूव्ड कनेक्शन डिजाइन और सिग्नल गियर बॉक्स का संयोजन करता है। जब डिस्क को एक चौथाई घुमाया जाता है तो वाल्व पूरी तरह से खुला या बंद होता है। ग्रूव्ड सिग्नल बटरफ्लाई वाल्व एक ग्रूव्ड क्लैंप कनेक्शन वाल्व है जिसे पूरी तरह से समरूपता के सिद्धांत के आधार पर डिज़ाइन किया गया है। यह अक्षीय केंद्र रेखा, रेडियल केंद्र रेखा, दो-तरफ़ा पूर्ण दबाव सील में सममित है, एक सिग्नल डिवाइस के साथ, जो वाल्व क्रिया दे सकता है। इसका उपयोग मुख्य रूप से जल आपूर्ति और जल निकासी की विभिन्न पाइपलाइनों, भवन अग्नि सुरक्षा और अन्य प्रणालियों में, विशेष रूप से अग्नि सुरक्षा प्रणाली फिटिंग में, माध्यम के प्रवाह को काटने और समायोजित करने के लिए किया जाता है।

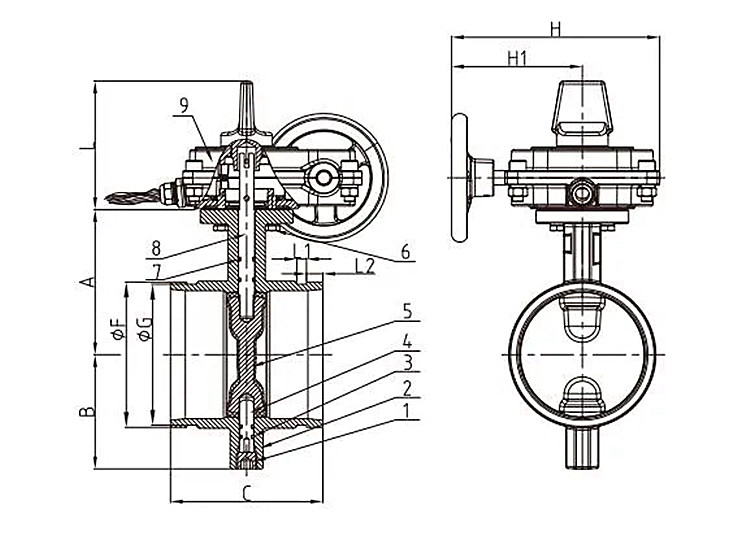

| भाग के नाम | भाग सामग्री | |||||||
| शरीर | ए126सीएल.बी | जीजी25 | एन-जीआईएल-200 | ए53665-45-12 | जीजीजी40 | जीजीजी50 | एन-जीजेएस-200 | अल-कांस्य |
| घोड़े का अंसबंध | ए126सीएल.बी | जीजी25 | एन-जीआईएल-200 | ए53665-45-12 | जीजीजी40 | जीजीजी50 | एन-जीजेएस-200 | अल-कांस्य |
| ग्रंथि | ए126सीएल.बी | जीजी25 | एन-जीआईएल-200 | ए53665-45-12 | जीजीजी40 | जीजीजी50 | एन-जीजेएस-200 | अल-कांस्य |
| बोल्ट/नट | 35/45 | 35/45 | 35/45 | 35/45 | 35/45 | 35/45 | 35/45 | B8/8 |
| डिस्क | अल-कांस्य, डीआई, सीएफ8, सीएफ8एम | |||||||
| तना | कार्बन स्टील, SS410, SS304, SS316, MONEL K500 | |||||||
| टेपर पिन | कार्बन स्टील, SS410, SS304, SS316, MONEL K500 | |||||||
| O-अंगूठी | एनबीआर, ईपीडीएम, नियोप्रीन, विटॉन | |||||||
| सीट की अंगूठी | Nबीआर, ईपीडीएम, नियोप्रीन, पीटीएफई, विटॉन, पीएफए,एसएस304+ग्रेफाइट, एसएस304+पीटीएफई | |||||||
| पैकिंग | ग्रेफाइट/पीटीएफई | |||||||
| ढक्कन पाल बांधने की रस्सी | एसएस304+ग्रेफाइट/एसएस316+ग्रेफाइट | |||||||
| उपयुक्त माध्यम | ताज़ा पानी, मल, समुद्री जल, वायु, वाष्प, भोजन, औषधि, तेल, अम्ल, क्षार, लवण, आदि। | |||||||
| उपयुक्त तापमान | बुना-एन(एनबीआर)≤80°C ईपीडीएम ≤120°C विटन ≤150°C | |||||||
अनुरूप: ANSI / AWWA C606 मानक साफ़ जलमार्ग डिज़ाइन
कनेक्शन: नालीदार सिरे, स्थापित करने और बदलने में आसान
बड़ा प्रभावी परिसंचरण क्षेत्र और कम द्रव प्रतिरोध
त्वरित उद्घाटन और समापन, अच्छा समायोजन प्रदर्शन
छोटा उद्घाटन और समापन टॉर्क, जो श्रम-बचत वाला है।
आकार: 2", 2½", 3", 4", 5", 6", 8", 10", 12"
अधिकतम कार्य दबाव: 21 बार / 300 पीएसआई (अधिकतम परीक्षण दबाव: 600 पीएसआई) यूएल1091 और यूएलसी/ओआरडी-सी1091 और एफएम वर्ग 1112 के अनुरूप है अधिकतम कार्य तापमान: -20 डिग्री सेल्सियस से 80 डिग्री सेल्सियस
डिज़ाइन मानक: एपीआई 609
अनुप्रयोग: इनडोर और आउटडोर उपयोग
इलेक्ट्रोस्टैटिक स्प्रे द्वारा एपॉक्सी लेपित आंतरिक और बाहरी हिस्सा AWWA C550 के अनुरूप है
सीट डिस्क लचीला ईपीडीएम लेपित
फ़ैक्टरी में स्थापित पर्यवेक्षी छेड़छाड़ स्विच असेंबली
शीर्ष निकला हुआ किनारा मानक ISO5211 / 1
डिज़ाइन और सामग्री बिना किसी सूचना के परिवर्तन के अधीन हैं
फायर स्प्रिंकलर सिस्टम ग्रूव्ड सिग्नल बटरफ्लाई वाल्व मानक कपलिंग सिस्टम के साथ संगत ग्रूव्ड-एंड कनेक्शन का उपयोग करता है, जो पारंपरिक फ्लैंग्ड या थ्रेडेड कनेक्शन की तुलना में इंस्टॉलेशन समय को काफी कम करता है। DN50 से DN300 (2" से 12") आकारों में उपलब्ध, सिग्नल बटरफ्लाई वाल्व PN16 की दबाव रेटिंग बनाए रखते हैं, जो अधिकांश फायर स्प्रिंकलर सिस्टम आवश्यकताओं के लिए उपयुक्त है। ग्रूव्ड बटरफ्लाई वाल्व -10°C से 120°C के तापमान मापदंडों के भीतर प्रभावी ढंग से काम करते हैं, जो अग्नि सुरक्षा अनुप्रयोगों में आने वाली विभिन्न पर्यावरणीय स्थितियों को समायोजित करते हैं। फायर बटरफ्लाई वाल्व में मुख्य रूप से एक डिस्क, स्टेम, सीलिंग रिंग और आवास होता है। वाल्व खोलने और बंद करने के दौरान घिसाव को प्रभावी ढंग से कम करने के लिए स्टेम और डिस्क के बीच एक टेलीस्कोपिक गैस्केट स्थित होता है।
फायर स्प्रिंकलर सिस्टम ग्रूव्ड सिग्नल बटरफ्लाई वाल्व विविध फायर स्प्रिंकलर सिस्टम कॉन्फ़िगरेशन में आवश्यक कार्य करता है जहां विश्वसनीय प्रवाह नियंत्रण और स्थिति सत्यापन महत्वपूर्ण हैं। फायर बटरफ्लाई वाल्व का उपयोग करने से पहले, उचित उद्घाटन और प्रवाह नियंत्रण सुनिश्चित करने के लिए किसी भी मलबे को हटा दें। ऑपरेटरों को वाल्व के खुलने और बंद होने की दिशा पर ध्यान देना चाहिए, जिसे आमतौर पर "खुले" और "बंद" के साथ चिह्नित किया जाता है। ओपन दक्षिणावर्त घुमाव को इंगित करता है, जबकि बंद वामावर्त घुमाव को इंगित करता है। बटरफ्लाई वाल्व को बंद करते समय, विशेष रूप से सावधान रहें कि स्टेम को तोड़ने और अनावश्यक क्षति से बचने के लिए वाल्व को बहुत जोर से न मोड़ें। फायर बटरफ्लाई वाल्व का उपयोग करते समय, आपको कई सावधानियों पर ध्यान देने की आवश्यकता है। सबसे पहले, उपयोग से पहले, जांच लें कि अग्नि जल स्रोत और पाइपलाइन ठीक से अबाधित हैं। दूसरा, आग बुझाते समय, अत्यधिक पानी के प्रवाह और अपर्याप्त पानी के बहिर्वाह से बचने के लिए वाल्व के खुलने और बंद होने पर विशेष ध्यान दें, जो अग्निशमन प्रभाव को प्रभावित कर सकता है। अंत में, उचित संचालन सुनिश्चित करने के लिए फायर बटरफ्लाई वाल्वों का नियमित रूप से निरीक्षण किया जाना चाहिए।
इष्टतम प्रदर्शन और विश्वसनीय सिग्नल ट्रांसमिशन सुनिश्चित करने के लिए उचित स्थापना के लिए सावधानीपूर्वक योजना और निष्पादन की आवश्यकता होती है। अग्नि सुरक्षा इंजीनियर वाल्व तंत्र और विद्युत कनेक्शन दोनों के संचालन और रखरखाव की पहुंच के लिए पर्याप्त निकासी के साथ ग्रूव्ड सिग्नल बटरफ्लाई वाल्व स्थापित करने की सलाह देते हैं। वाल्व बॉडी में तनाव संचरण को रोकने के लिए फायर स्प्रिंकलर वाल्व को ग्रूव्ड कनेक्शन के पास स्वतंत्र रूप से समर्थित किया जाना चाहिए। स्थापना टीमों को कनेक्टिंग पाइपिंग के साथ उचित संरेखण को सत्यापित करना चाहिए और यह सुनिश्चित करना चाहिए कि विद्युत कनेक्शन उचित रूप से सील किए गए हैं और पर्यावरणीय कारकों से सुरक्षित हैं। सिग्नल बटरफ्लाई वाल्वों को निर्माता विनिर्देशों और स्थानीय विद्युत कोड के अनुसार फायर अलार्म नियंत्रण पैनलों के लिए सही वायरिंग की आवश्यकता होती है। इन ग्रूव्ड बटरफ्लाई वाल्वों के नियमित रखरखाव प्रोटोकॉल में निरंतर सिस्टम विश्वसनीयता सुनिश्चित करने के लिए त्रैमासिक दृश्य निरीक्षण, वार्षिक परिचालन परीक्षण और सिग्नल ट्रांसमिशन सटीकता का सत्यापन शामिल है।
फायर बटरफ्लाई वाल्व के सामान्य संचालन को सुनिश्चित करने के लिए, नियमित निरीक्षण और रखरखाव करना आवश्यक है। निरीक्षण के दौरान वाल्व सीट और सीलिंग रिंग की स्थिति पर विशेष ध्यान दिया जाना चाहिए। यदि वाल्व सीट या सीलिंग रिंग पर कोई क्षति या टूट-फूट पाई जाती है, तो उन्हें तुरंत बदला जाना चाहिए। यदि फायर बटरफ्लाई वाल्व लंबे समय तक अप्रयुक्त रहता है तो जंग और संक्षारण को रोकने के लिए जंग रोधी तेल या मिट्टी का तेल लगाएं। लंबे समय तक भंडारण के बाद, वाल्व को जब्त होने या खोलने में कठिनाई को रोकने के लिए समय-समय पर संचालित किया जाना चाहिए।
