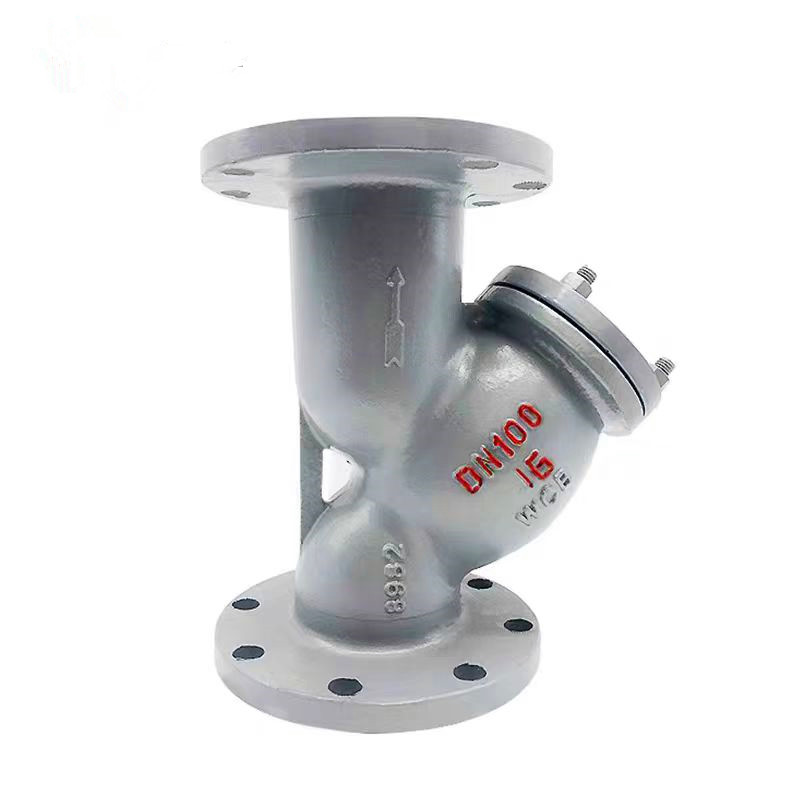

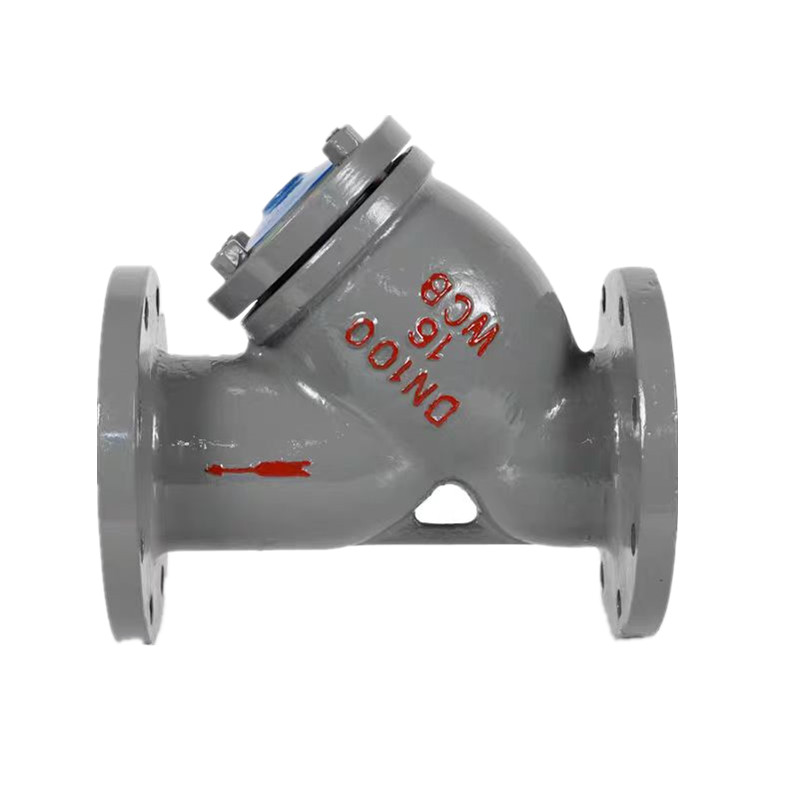

DIN PN16 फ्लैंगेड कार्बन स्टील वाई टाइप स्ट्रेनर

Joepai Din PN16 Flanged कार्बन स्टील y प्रकार स्ट्रेनर पाइपलाइन सिस्टम में एक उन्नत डिवाइस है मीडिया को हिलाकर। इसका कार्य यांत्रिक अशुद्धियों को फ़िल्टर करना है मीडिया, जैसे कि जंग, रेत के कण और ठोस कणों की छोटी मात्रा सीवेज, उपकरण पाइपलाइन पर सामान की सुरक्षा के लिए पहनने से और रुकावट, और उपकरण के सामान्य संचालन को सुनिश्चित करने के लिए। जब द्रव फिल्टर के एक निश्चित विनिर्देश के साथ फ़िल्टर कारतूस में प्रवेश करता है स्क्रीन, इसकी अशुद्धियाँ अवरुद्ध हैं, और स्वच्छ छानना डिस्चार्ज हो गया है फ़िल्टर आउटलेट से। जब सफाई की आवश्यकता होती है, तो बस हटा दें वियोज्य फ़िल्टर कारतूस, इसे संसाधित करें, और इसे पुनर्स्थापित करें। इसलिए ऐसा है उपयोग करने और बनाए रखने के लिए बेहद सुविधाजनक।

विशेषताएँ:

1) आकार: (DN15) 1/2 "-(DN300) 12"

2) सामग्री: 304 (CF8), 316 (CF8M), WCB

3) दबाव: PN16

4) उपयुक्त माध्यम: पानी, तेल, हवा और कुछ संक्षारक तरल आदि

5) तापमान रेंज: -196ºC से 200 .C

6) कनेक्शन: निकला हुआ किनारा

7) कास्टिंग: निवेश

8) डिजाइन मानक: आपका

काम के सिद्धांत

दीन flanged y स्ट्रेनर y- आकार का है, जिसमें एक छोर पानी और अन्य की अनुमति है तरल पदार्थ से गुजरने के लिए और दूसरे छोर को बर्बाद करने और अशुद्धियों को निपटाने के लिए। यह आमतौर पर दबाव कम करने वाले वाल्व, राहत के इनलेट पर स्थापित होता है वाल्व, जल स्तर वाल्व, या अन्य उपकरणों से अशुद्धियों को दूर करने के लिए पानी और वाल्व और उपकरण के सामान्य संचालन की रक्षा करें। पानी के लिए फिल्टर द्वारा इलाज किया जाना इनलेट, और अशुद्धियों के माध्यम से शरीर में प्रवेश करता है स्टेनलेस स्टील फिल्टर स्क्रीन पर पानी की जमा राशि में, जिसके परिणामस्वरूप ए दबाव अंतर। इनलेट के बीच दबाव के अंतर की निगरानी करके और एक अंतर दबाव स्विच के माध्यम से आउटलेट, जब दबाव अंतर निर्धारित मूल्य तक पहुंचता है, इलेक्ट्रॉनिक नियंत्रक सिग्नल भेजता है हाइड्रोलिक नियंत्रण वाल्व और ड्राइविंग मोटर, निम्नलिखित को ट्रिगर करते हैं क्रियाएं: मोटर ब्रश को घुमाने, फिल्टर तत्व की सफाई करने के लिए ड्राइव करता है, और एक ही समय में, नियंत्रण वाल्व सीवेज डिस्चार्ज के लिए खुलता है। संपूर्ण सफाई प्रक्रिया केवल कुछ दसियों सेकंड तक रहती है। जब सफाई पूरी हो गई है, नियंत्रण वाल्व बंद है, मोटर बंद हो जाता है घूर्णन, और सिस्टम अपनी प्रारंभिक स्थिति में लौटता है, अगला शुरू करता है निस्पंदन प्रक्रिया। उपकरणों की स्थापना के बाद, तकनीशियन इसे डिबग करेगा, निस्पंदन समय और सफाई रूपांतरण समय निर्धारित करेगा, और इलाज किया जाने वाला पानी इनलेट के माध्यम से शरीर में प्रवेश करेगा, और फिल्टर सामान्य रूप से काम करना शुरू कर देंगे

इंस्टालेशन

DIN flanged y straner स्थापित करने से पहले, ध्यान से थ्रेडेड को साफ करें सभी पाइपों की कनेक्शन सतहें और पाइप सीलेंट या पीटीएफई टेप का उपयोग करें (Polytetrafluoroethylene) मध्यम हो। अंत थ्रेड्स का इलाज नहीं किया जाता है सीलेंट या PTFE टेप को पाइपिंग सिस्टम में प्रवेश करने से रोकें। फिल्टर हो सकते हैं क्षैतिज रूप से स्थापित या लंबवत रूप से नीचे की ओर स्थापित करें।

मुख्य भाग और सामग्री
